Пристрій для вловлювання пилу та заготовок при обробці дорогоцінних каменів

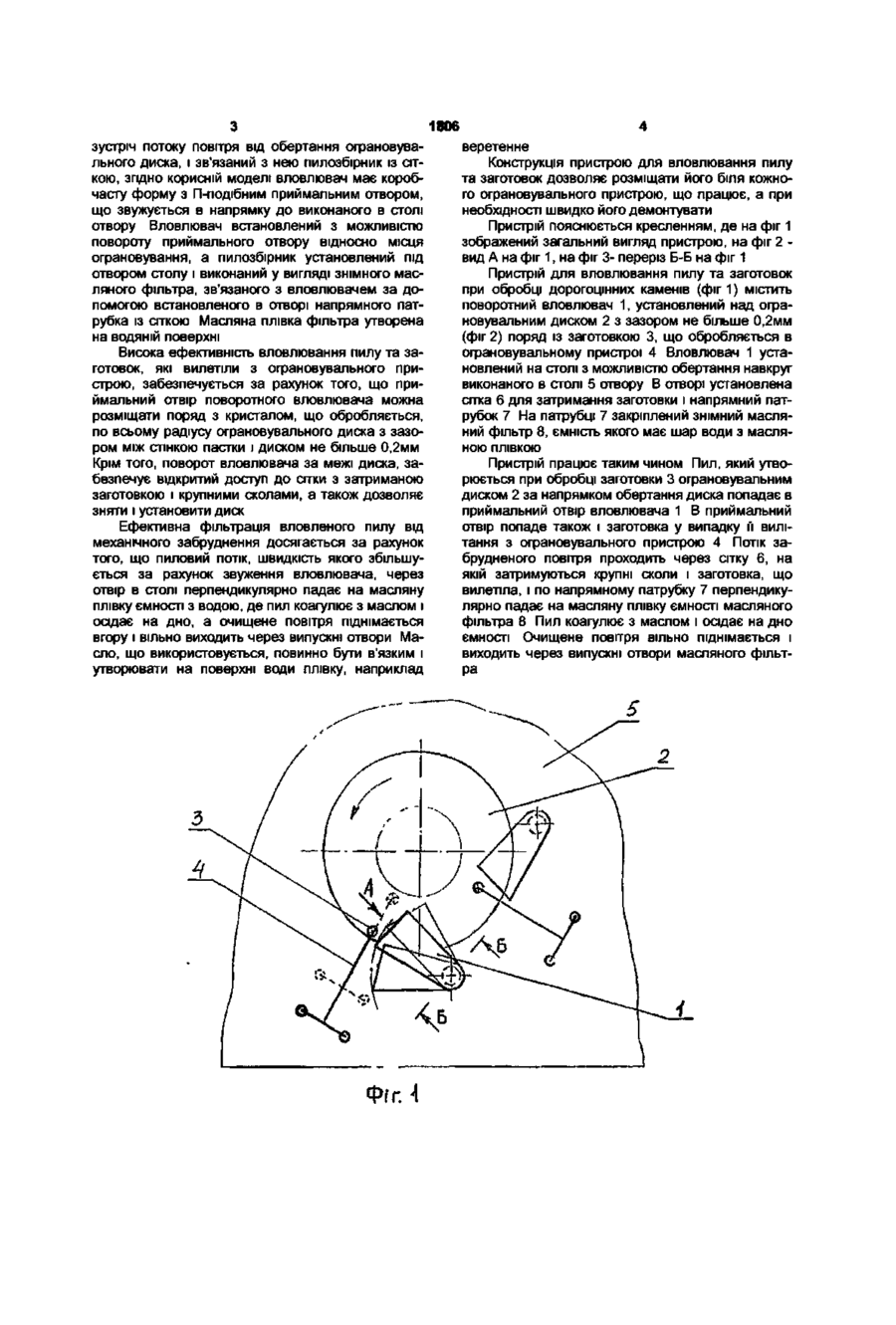

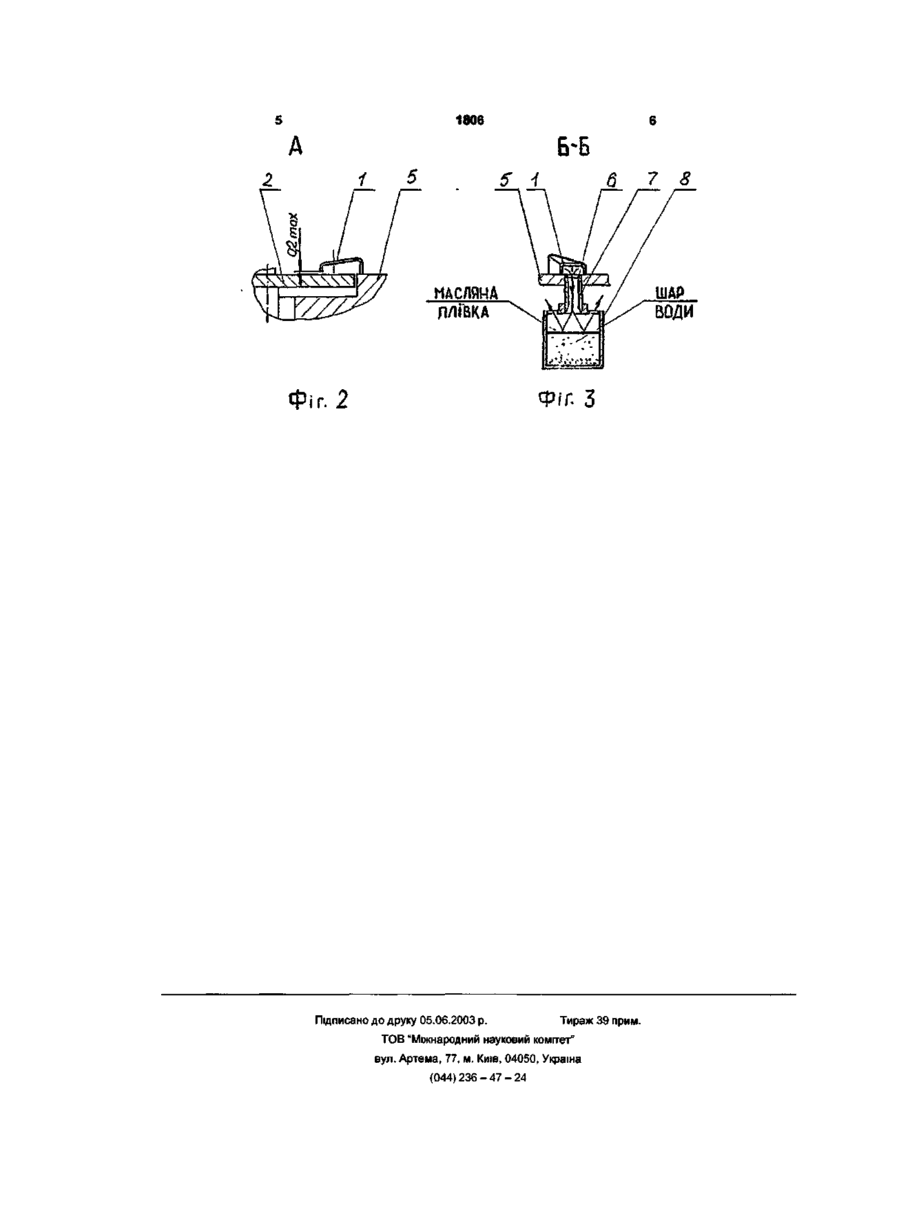

Пристрій для вловлювання пилу та заготовок при обробці дорогоцінних каменів, який містить поворотний навколо вертикальної осі вловлювач, встановлений на столі так, що його приймальний отвір спрямований до місця ограновування каменя назустріч потоку повітря від обертання огранову Корисна модель відноситься до галузі обробки дорогоцінних каменів, а саме до пристроїв вловлювання алмазних ВІДХОДІВ І заготовок на гранувальних верстатах з вертикальною віссю ограновувального диска ВІДОМІ пристрої для вловлювання пилу для ограновувальних верстатів моделей ДАЩ 36159 00 00 і ДАЩ 36-183 00 00 (розробки Вінницького заводу «Кристал» 1986, 1989рр), які включають бортовий забірник потоку повітря, закріплений на столі верстату по діаметру ограновувального диска, приймальний отвір з вловлювачем заготовок у вигляді сітки, виконаний в столі верстату, і пилосос з фільтром із матерії, з'єднаний з приймальним отвором гнучким трубопроводом Приймальних отворів може бути декілька в залежності від КІЛЬКОСТІ ограновувальних пристроїв, що працюють Недоліком цих пристроїв є низька ефективність забору пилу із-за віддаленості бортового забірника від зони обробки каменів, а також наявність фільтра із матерії, що має великий місцевий опір Це приводить до необхідності застосування як пилососа відцентрового вентилятора високого тиску з великими енерговитратами, шумом і вібраціями За прототип вибрано пристрій для відсосу алмазного пилу (патент Бельгії № 550559, оп в 1959р), який містить приймач повітря у вигляді кожуха (який іменується далі як вловлювач), роз вального диска, і зв'язаний з нею пилозбірник із сіткою, який відрізняється тим, що вловлювач має коробчасту форму з П-подібним приймальним отвором, що звужується в напрямку до виконаного в столі отвору, і встановлений з можливістю повороту приймального отвору відносно місця ограновування, а пилозбірник установлений під отвором столу і виконаний у вигляді знімного масляного фільтра, зв'язаного з вловлювачем за допомогою встановленого в отворі напрямного патрубка із сіткою, причому масляна плівка фільтра утворена на водній поверхні ташованого над ограновувальним диском і по його торцю, який має форму лійки з різними деталями у вигляді виступів, перегородок і т п , що направляють потоки повітря, які утворюються при обертанні ограновувального диска, до фільтра із матеріалу (далі пилозбірник), який не пропускає алмазний пил, наприклад, нейлон, полотно, папір Кожух установлений на столі верстату з можливістю поворота навкруг вертикальної осі для зручності установки і знімання ограновувального диска Ограновувальний верстат може бути оснащений одним або декількома такими пристроями Недоліком цього пристрою є складність конструкції і великий опір матеріалу фільтра, який значно знижує ефективність відсосу пилу Пристрій незручний при обслуговуванні В основу корисної моделі поставлена задача створення пристрою для вловлювання пилу та заготовок при обробці дорогоцінних каменів, в якому за рахунок зміни конструкції основних вузлів спрощується його конструкція та зменшується опір при проходженні потоку пилу і очищеного повітря, що приводить до підвищення ефективності роботи пристрою та зручності обслуговування Поставлена задача вирішується тим, що в пристрої для вловлювання пилу та заготовок при обробці дорогоцінних каменів, який містить поворотний навколо вертикальної осі вловлювач, встановлений на столі так, що його приймальний отвір спрямований до місця ограновування каменя на СО о 00 1806 зустріч потоку повітря від обертання ограновувального диска, і зв'язаний з нею пилозбірник із сіткою, згідно корисній моделі вловлювач має коробчасту форму з П-подібним приймальним отвором, що звужується в напрямку до виконаного в столі отвору Вловлювач встановлений з можливістю повороту приймального отвору відносно місця ограновування, а пилозбірник установлений під отвором столу і виконаний у вигляді знімного масляного фільтра, зв'язаного з вловлювачем за допомогою встановленого в отворі напрямного патрубка із сіткою Масляна плівка фільтра утворена на водяній поверхні Висока ефективність вловлювання пилу та заготовок, які вилетіли з ограновувального пристрою, забезпечується за рахунок того, що приймальний отвір поворотного вловлювача можна розміщати поряд з кристалом, що обробляється, по всьому радіусу ограновувального диска з зазором між стінкою пастки і диском не більше 0,2мм Крім того, поворот вловлювача за межі диска, забезпечує відкритий доступ до сітки з затриманою заготовкою і крупними сколами, а також дозволяє зняти і установити диск Ефективна фільтрація вловленого пилу від механічного забруднення досягається за рахунок того, що пиловий потік, швидкість якого збільшується за рахунок звуження вловлювача, через отвір в столі перпендикулярно падає на масляну плівку ємності з водою, де пил коагулює з маслом і осідає на дно, а очищене повітря піднімається вгору і вільно виходить через випускні отвори Масло, що використовується, повинно бути в'язким і утворювати на поверхні води плівку, наприклад веретенне Конструкція пристрою для вловлювання пилу та заготовок дозволяє розміщати його біля кожного ограновувального пристрою, що працює, а при необхідності швидко його демонтувати Пристрій пояснюється кресленням, де на фіг 1 зображений загальний вигляд пристрою, на фіг 2 вид А на фіг 1, на фіг 3- переріз Б-Б на фіг 1 Пристрій для вловлювання пилу та заготовок при обробці дорогоцінних каменів (фіг 1) містить поворотний вловлювач 1, установлений над ограновувальним диском 2 з зазором не більше 0,2мм (фіг 2) поряд із заготовкою 3, що обробляється в ограновувальному пристрої 4 Вловлювач 1 установлений на столі з можливістю обертання навкруг виконаного в столі 5 отвору В отворі установлена сітка 6 для затримання заготовки і напрямний патрубок 7 На патрубці 7 закріплений знімний масляний фільтр 8, ємність якого має шар води з масляною плівкою Пристрій працює таким чином Пил, який утворюється при обробці заготовки 3 ограновувальним диском 2 за напрямком обертання диска попадає в приймальний отвір вловлювача 1 В приймальний отвір попаде також і заготовка у випадку її вилітання з ограновувального пристрою 4 Потік забрудненого повітря проходить через сітку 6, на якій затримуються крупні сколи і заготовка, що вилетіла, і по напрямному патрубку 7 перпендикулярно падає на масляну плівку ємності масляного фільтра 8 Пил коагулює з маслом і осідає на дно ємності Очищене повітря вільно піднімається і виходить через випускні отвори масляного фільтра 5 Фіг К 1806 Б-Б A 7 ФІГ. ФІГ. З 2 Підписано до друку 05.06.2003 р. Тираж 39 прим. ТОВ "Міжнародний науковий комітет" вул. Артема, 77, м. Київ, 04050, Україна (044)236 - 47 - 24 8
