Спосіб розпатронування артилерійських боєприпасів

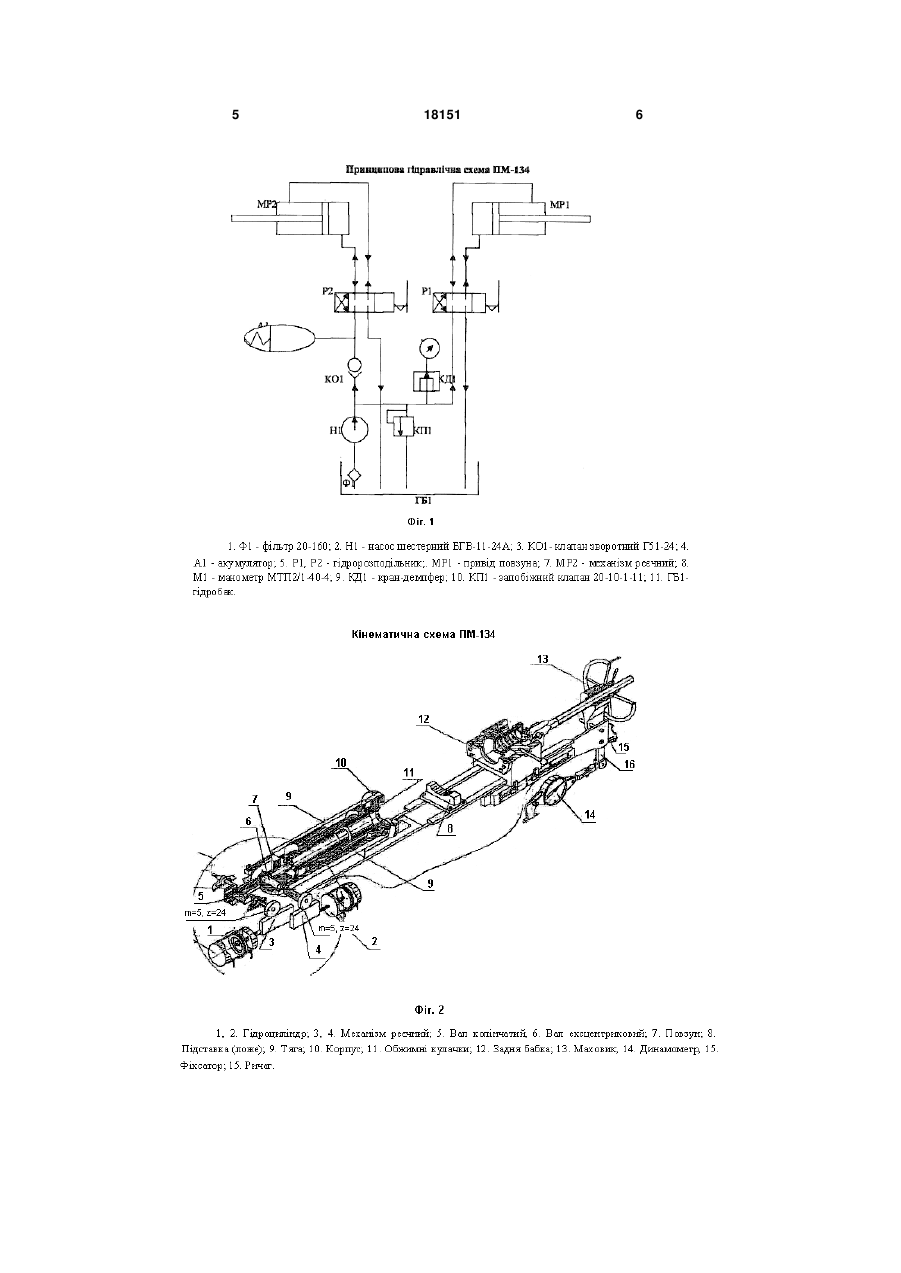

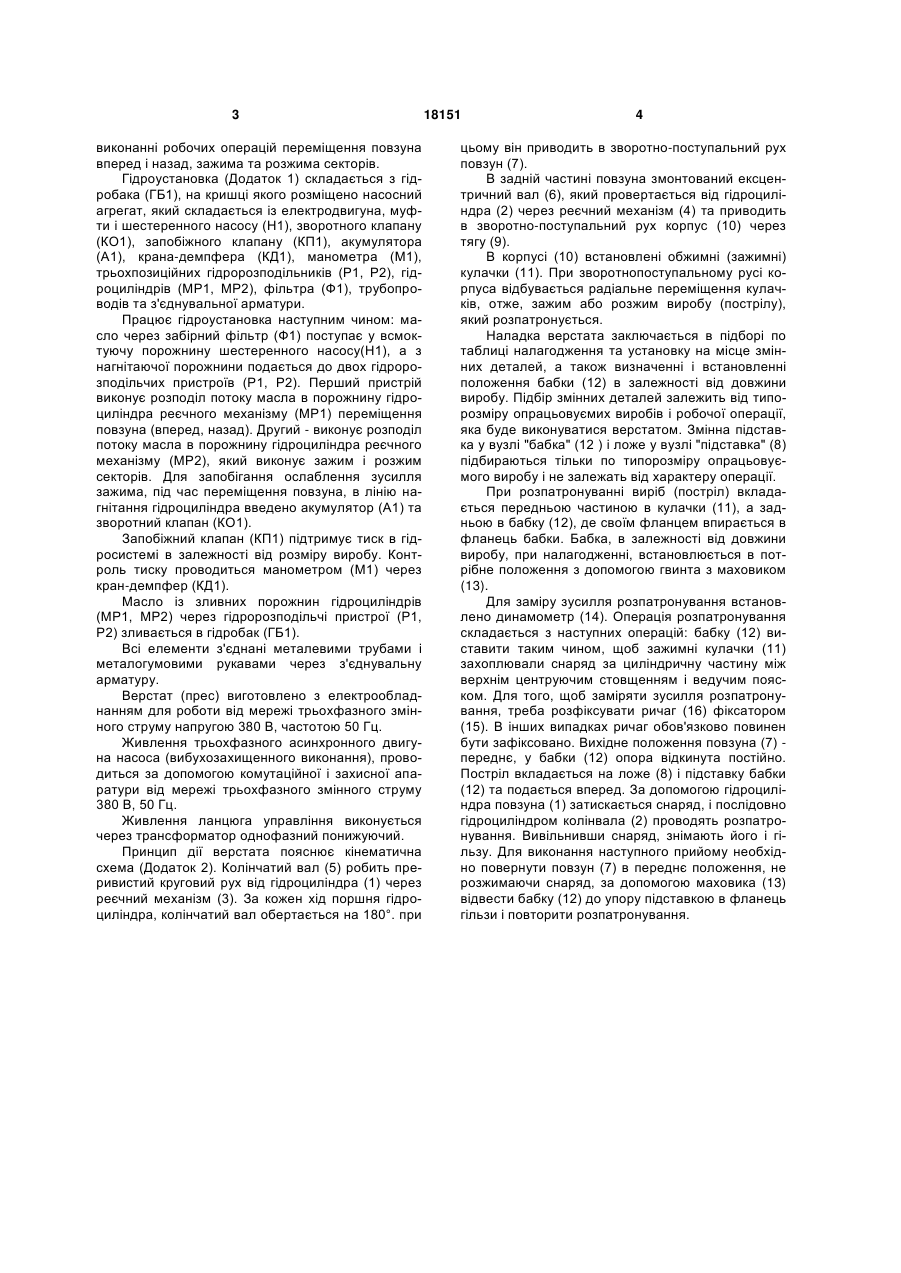

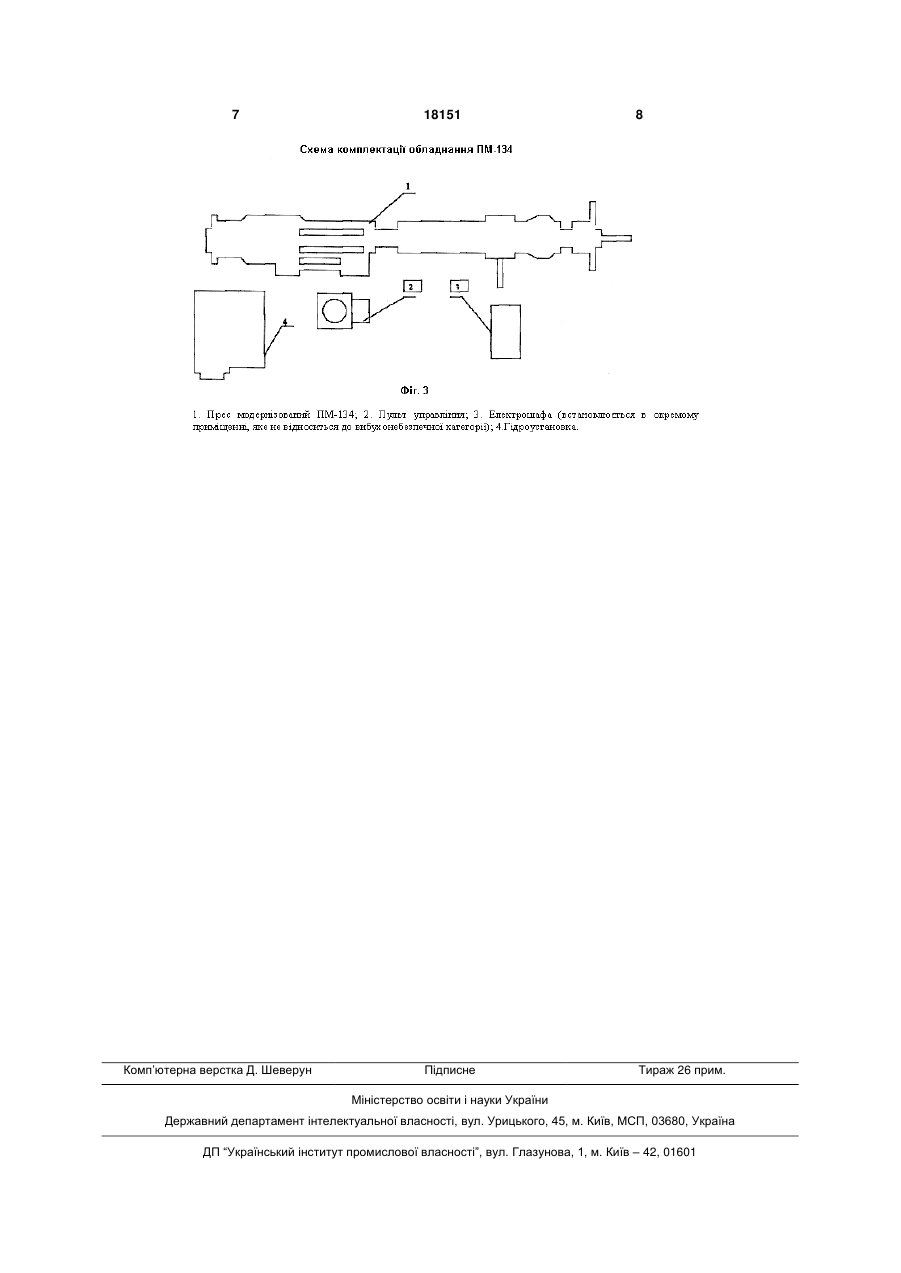

1. Спосіб розпатронування артилерійських боєприпасів, який полягає в закріпленні боєприпасу на бабці, що фіксується на установці розпатронування, послідовному закріпленні снаряда кулачками для затискання та розтискання, що розміщені на повзуні, і наступному переміщенні повзуна по напрямних станини, який відрізняється тим, що затискання та розтискання кулачків і переміщення 3 виконанні робочих операцій переміщення повзуна вперед і назад, зажима та розжима секторів. Гідроустановка (Додаток 1) складається з гідробака (ГБ1), на кришці якого розміщено насосний агрегат, який складається із електродвигуна, муфти і шестеренного насосу (Н1), зворотного клапану (КО1), запобіжного клапану (КП1), акумулятора (А1), крана-демпфера (КД1), манометра (M1), трьохпозиційних гідророзподільників (Р1, Р2), гідроциліндрів (МР1, МР2), фільтра (Ф1), трубопроводів та з'єднувальної арматури. Працює гідроустановка наступним чином: масло через забірний фільтр (Ф1) поступає у всмоктуючу порожнину шестеренного насосу(Н1), а з нагнітаючої порожнини подається до двох гідророзподільчих пристроїв (Р1, Р2). Перший пристрій виконує розподіл потоку масла в порожнину гідроциліндра реєчного механізму (МР1) переміщення повзуна (вперед, назад). Другий - виконує розподіл потоку масла в порожнину гідроциліндра реєчного механізму (МР2), який виконує зажим і розжим секторів. Для запобігання ослаблення зусилля зажима, під час переміщення повзуна, в лінію нагнітання гідроциліндра введено акумулятор (А1) та зворотний клапан (КО1). Запобіжний клапан (КП1) підтримує тиск в гідросистемі в залежності від розміру виробу. Контроль тиску проводиться манометром (M1) через кран-демпфер (КД1). Масло із зливних порожнин гідроциліндрів (МР1, МР2) через гідророзподільчі пристрої (Р1, Р2) зливається в гідробак (ГБ1). Всі елементи з'єднані металевими трубами і металогумовими рукавами через з'єднувальну арматуру. Верстат (прес) виготовлено з електрообладнанням для роботи від мережі трьохфазного змінного струму напругою 380 В, частотою 50 Гц. Живлення трьохфазного асинхронного двигуна насоса (вибухозахищенного виконання), проводиться за допомогою комутаційної і захисної апаратури від мережі трьохфазного змінного струму 380 В, 50 Гц. Живлення ланцюга управління виконується через трансформатор однофазний понижуючий. Принцип дії верстата пояснює кінематична схема (Додаток 2). Колінчатий вал (5) робить преривистий круговий рух від гідроциліндра (1) через реєчний механізм (3). За кожен хід поршня гідроциліндра, колінчатий вал обертається на 180°. при 18151 4 цьому він приводить в зворотно-поступальний рух повзун (7). В задній частині повзуна змонтований ексцентричний вал (6), який провертається від гідроциліндра (2) через реєчний механізм (4) та приводить в зворотно-поступальний рух корпус (10) через тягу (9). В корпусі (10) встановлені обжимні (зажимні) кулачки (11). При зворотнопоступальному русі корпуса відбувається радіальне переміщення кулачків, отже, зажим або розжим виробу (пострілу), який розпатронується. Наладка верстата заключається в підборі по таблиці налагодження та установку на місце змінних деталей, а також визначенні і встановленні положення бабки (12) в залежності від довжини виробу. Підбір змінних деталей залежить від типорозміру опрацьовуємих виробів і робочої операції, яка буде виконуватися верстатом. Змінна підставка у вузлі "бабка" (12 ) і ложе у вузлі "підставка" (8) підбираються тільки по типорозміру опрацьовуємого виробу і не залежать від характеру операції. При розпатронуванні виріб (постріл) вкладається передньою частиною в кулачки (11), а задньою в бабку (12), де своїм фланцем впирається в фланець бабки. Бабка, в залежності від довжини виробу, при налагодженні, встановлюється в потрібне положення з допомогою гвинта з маховиком (13). Для заміру зусилля розпатронування встановлено динамометр (14). Операція розпатронування складається з наступних операцій: бабку (12) виставити таким чином, щоб зажимні кулачки (11) захоплювали снаряд за циліндричну частину між верхнім центруючим стовщенням і ведучим пояском. Для того, щоб заміряти зусилля розпатронування, треба розфіксувати ричаг (16) фіксатором (15). В інших випадках ричаг обов'язково повинен бути зафіксовано. Вихідне положення повзуна (7) переднє, у бабки (12) опора відкинута постійно. Постріл вкладається на ложе (8) і підставку бабки (12) та подається вперед. За допомогою гідроциліндра повзуна (1) затискається снаряд, і послідовно гідроциліндром колінвала (2) проводять розпатронування. Вивільнивши снаряд, знімають його і гільзу. Для виконання наступного прийому необхідно повернути повзун (7) в переднє положення, не розжимаючи снаряд, за допомогою маховика (13) відвести бабку (12) до упору підставкою в фланець гільзи і повторити розпатронування. 5 18151 6 7 Комп’ютерна верстка Д. Шеверун 18151 8 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
