Пристрій для пневмовакууммасажу

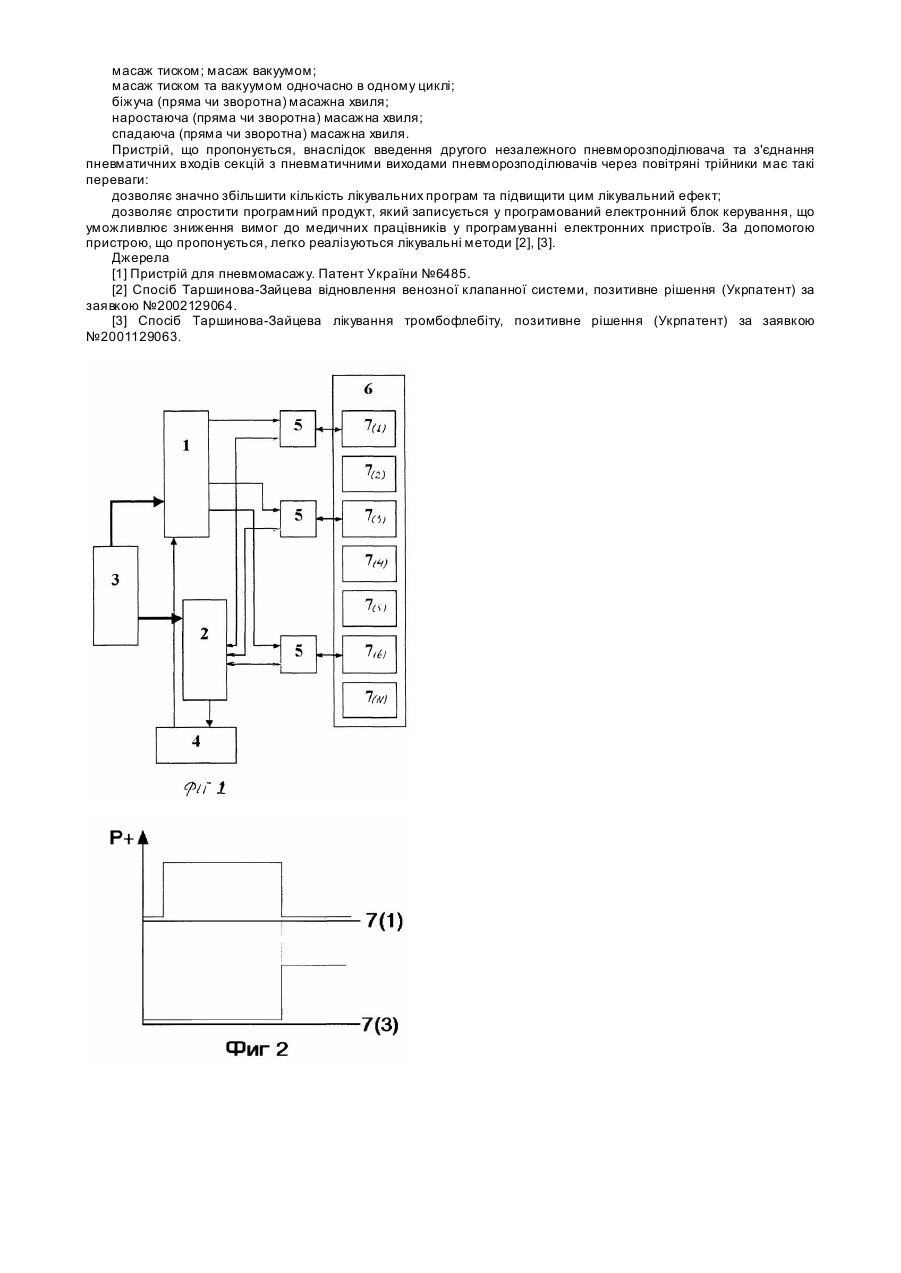

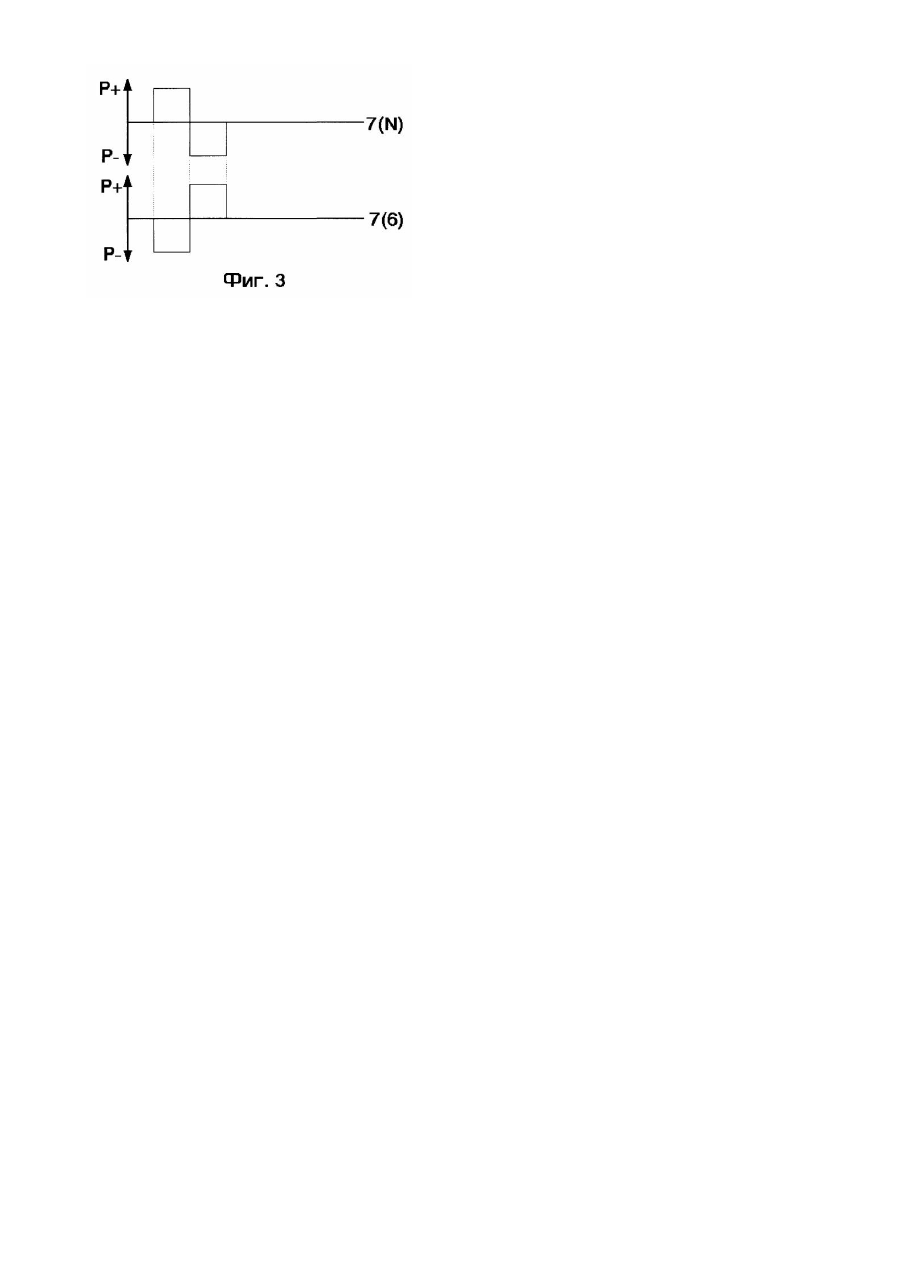

Винахід відноситься до галузі медичної техніки, зокрема до фізіотерапевтичних пристроїв для пневматичного масажу і може бути використаний у фізіотерапії для лікування лімфатичних набряків кінцівок, запобігання створенню тромбів, профілактики венозної недостатності, реабілітації м'язів і зв’язок після зняття гіпсових пов'язок і шин. Найбільш близьким за технічною суттю до того, що заявляється є пристрій для пневмомасажу, що містить у собі джерело підвищеного та пониженого тиску повітря, пневморозподілювач, на виходах якого встановлені керовані пневмоклапани, електронний програмований блок управління клапанами та манжету з герметичними еластичними секціями [1]. До недоліків даного пристрою відноситься те, що в ньому в одному циклі масажної хвилі в різноіменних відсіках не вдається досягти пониження і підвищення повітряного тиску одночасно. В основі винаходу лежить завдання удосконалити пристрій шляхом оперативного індивідуального регулювання тиску в герметичних еластичних секціях, тобто завдання одночасного створення у різних секціях підвищеного та пониженого тиску повітря. Поставлене завдання вирішується тим, що у пристрій для пневмовакууммасажу, який містить джерело підвищеного та пониженого тиску повітря, пневморозподілювач, на виходах якого встановлені керовані пневмоклапани, електронний програмований блок керування клапанами та манжету з герметичними секціями, введено другий пневморозподілювач, що містить аналогічний набір керованих пневмоклапанів, причому пневматичний вхід першого пневморозподілювача з'єднаний з виходом підвищеного тиску повітря, пневматичний вхід другого пневморозподілювача з'єднаний з виходом пониженого тиску повітря джерела підвищенного та пониженого тиску повітря, а пневматичні виходи пневморозподілювачів з'єднані зі входами пневматичних трійників, виходи яких з'єднані з відповідними пневматичними входами герметичних еластичних відсіків. Технічна суть та принцип дії пристрою, що пропонується, поясюється кресленнями, де: Фіг.1 - загальна блоксхема пристрою; Фіг.2 - приклад діаграми створення тиску та розрядження у відсіках; Фіг.3 - приклад діаграми створення тиску та розрядження у аспіраторах. Пристрій для пневмовакууммасажу містить (для N секційної манжети. Фиг.1): 1. пневморозподілювач підвищеного тиску повітря з вбудованими керованими пневмоклапанами; 2. пневморозподілювач пониженого тиску повітря з вбудованими керованими пневмоклапанами; 3. електронний програмований блок керування; 4. джерело підвищеного та пониженого тиску повітря; 5. набір пневматичних трійників (за кількістю герметичних відсіків пневмоманжети); 6. пневмоманжету; 7. 7(1¸N) - закріплені у пневмоманжеті еластичні герметичні відсіки (можлива заміна на вакуумні аспіратори). Пристрій зібрано так: Джерело 4 підвищеного та пониженого тиску повітря своїм ви ходом підвищеного тиску з'єднане з пневматичним входом пневморозподілювача 1 підвищеного тиску повітря з вбудованими керованими пневмоклапанами, а виходом пониженого тиску з пневматичним входом пневморозподілювача 2 пониженого тиску повітря з вбудованими керованими пневмоклапанами. Пневматичні виходи пневморозподілювачів 1, 2 з'єднані з пневматичними входами повітряних трійників 5 (повітряних розгалужувачів), пневматичні виходи яких з'єднані з пневматичними входами еластичних герметичних відсіків 7 (1¸N), укріплених у пневмоманжеті 6. Електричні управляючі входи пневморозподілювачів 1, 2 з'єднані з електричними керованими виходами електронного програмованого блока 3 керування. Усі пневматичні зв'язки вказані тонкими лініями, електричні зв'язки товстими лініями, напрямок розповсюдження повітряної хвилі та електричних сигналів керування позначено стрілками. Кількість еластичних герметичних відсіків 7(1¸N) у пневмоманжеті 6 може бути від 1 до N, кількість пневмотрійників 5 відповідає кількості відсіків 7, Загальна кількість еластичних герметичних відсіків 7 (1 ¸ N) у пневмоманжеті 6, чи деяка їх кількість (за медичними показаннями) може бути замінена на аспіратори. Працює пристрій таким чином: За медичними показаннями у блок 3 програмованого електронного керування заносять програму включеннявиключення керованих пневмоклапанів, що управляються, розташованих у пневморозподілювачах 1, 2. Після натискання на кнопку "Пуск", розташовану на лицьовій панелі блока З електронного програмованого керування, і включення джерела 4 підвищеного та пониженого тиску повітря, на електричні входи пневморозподілювачів 1, 2 надходять сигнали керування від блока 3, на пневматичні входи пневморозподілювачів 1, 2 надходить повітря відповідного тиску від джерела 4. На пневматичний вхід пневморозподілювача 1 надходить повітря підвищеного тиску, на пневматичний вхід пневморозподілювача 2 надходить повітря пониженого тиску (відсмоктування). За заданою медичною програмою в електронному блоці 3 керування, що програмують, виробляються електричні сигнали, які надходять на електричні керовані входи пневморозподілювачів 1, 2. Під дією цих електричних сигналів включаються керовані пневмоклапани, встановлені у пневморозподілювачах 1, 2, і через ці пневмоклапани та через повітряні трійники 5 еластичні герметичні відсіки 7 (1¸N), (а можливо аспіратори) своїми повітряними входами підключаються до нагнітаючого та відсмоктуючого входів джерела 4 підвищеного та пониженого тиску повітря. Приклад діаграми створення тиску у відсіках 7(1) та 7(3) представлений на Фіг.2. З діаграми видно, що тиск у відсіку 7(1) утримується до тих пір, доки не починається нагнітання повітря у відсік 7(3), і тільки після включення відсіку 7(3) починається незалежне зняття тиску з відсіку 7(1). Інваріантність створення тиску у відсіках та зняття тиску значна і залежить від лікувальної програми, яка назначається медичним персоналом. Приклад діаграми створення знакоперемінного тиску в аспіраторах 7(N) та 7(6) представлена на Фіг.3. Тут видно протифазне включення аспіратрів. Інваріантність включення аспіраторів також залежить від медичних показань. Пристрій дозволяє виконувати такі види масажу: масаж тиском; масаж вакуумом; масаж тиском та вакуумом одночасно в одному циклі; біжуча (пряма чи зворотна) масажна хвиля; наростаюча (пряма чи зворотна) масажна хвиля; спадаюча (пряма чи зворотна) масажна хвиля. Пристрій, що пропонується, внаслідок введення другого незалежного пневморозподілювача та з'єднання пневматичних входів секцій з пневматичними виходами пневморозподілювачів через повітряні трійники має такі переваги: дозволяє значно збільшити кількість лікувальних програм та підвищити цим лікувальний ефект; дозволяє спростити програмний продукт, який записується у програмований електронний блок керування, що уможливлює зниження вимог до медичних працівників у програмуванні електронних пристроїв. За допомогою пристрою, що пропонується, легко реалізуються лікувальні методи [2], [3]. Джерела [1] Пристрій для пневмомасажу. Патент України №6485. [2] Спосіб Таршинова-Зайцева відновлення венозної клапанної системи, позитивне рішення (Укрпатент) за заявкою №2002129064. [3] Спосіб Таршинова-Зайцева лікування тромбофлебіту, позитивне рішення (Укрпатент) за заявкою №2001129063.
