Пристрій для розпиляння матеріалу

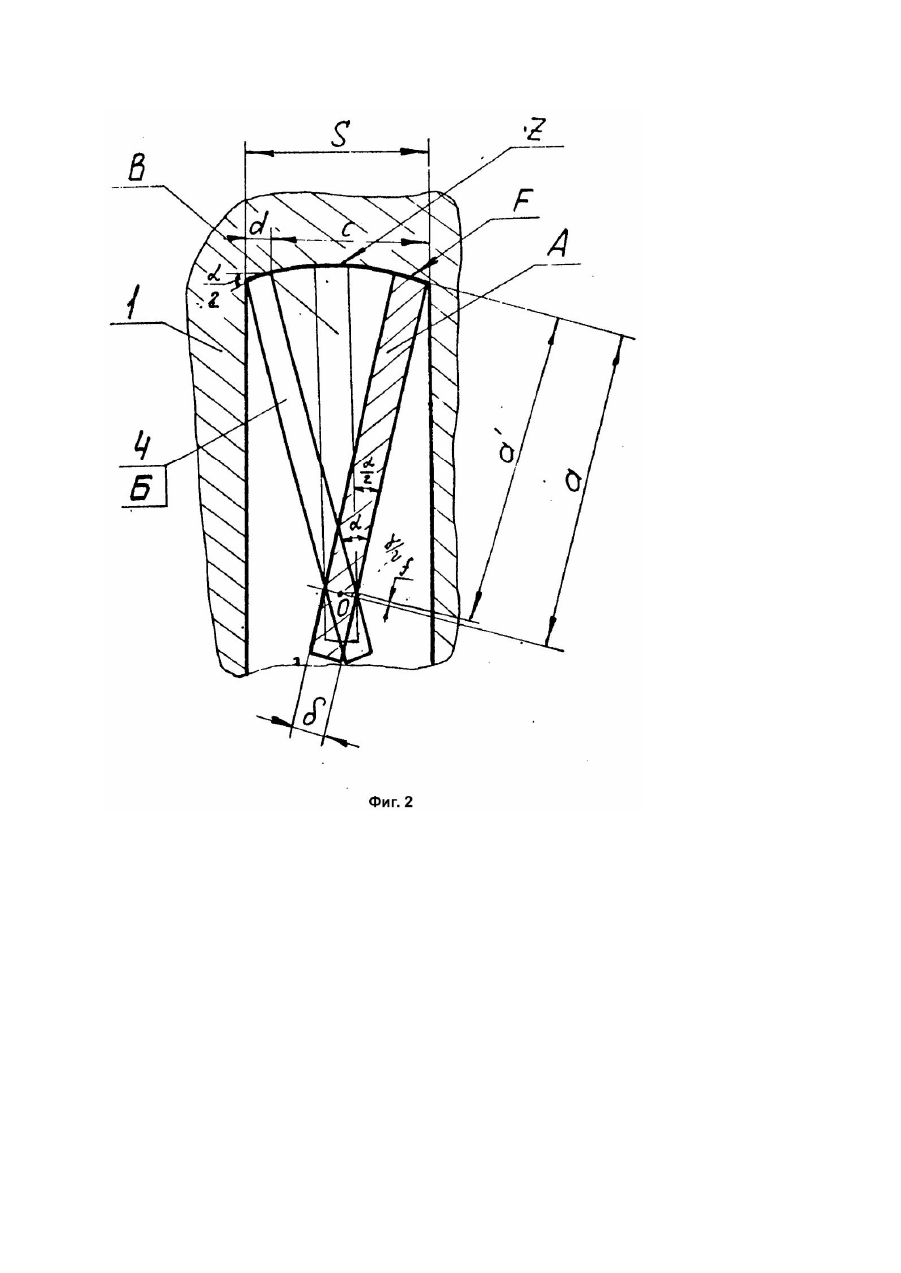

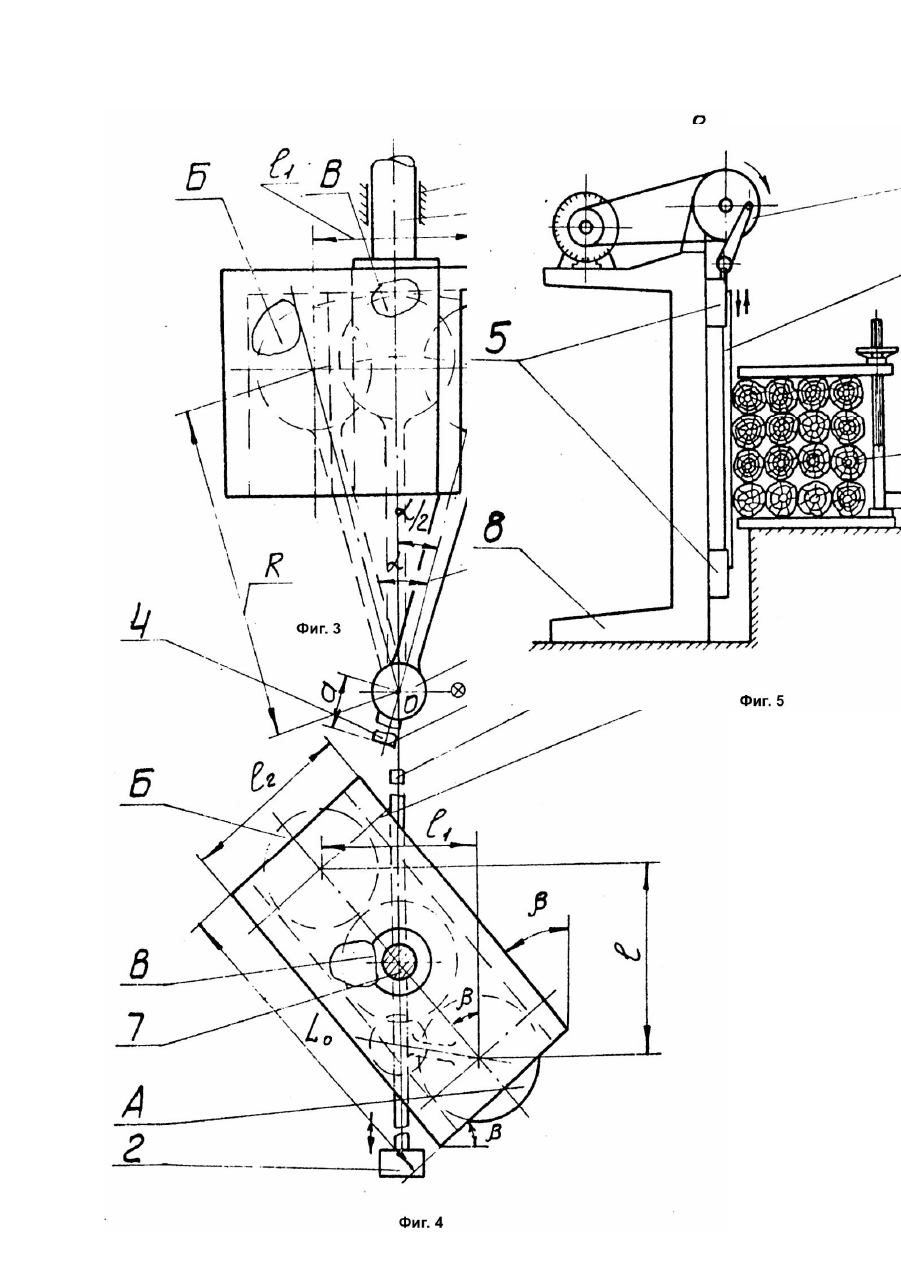

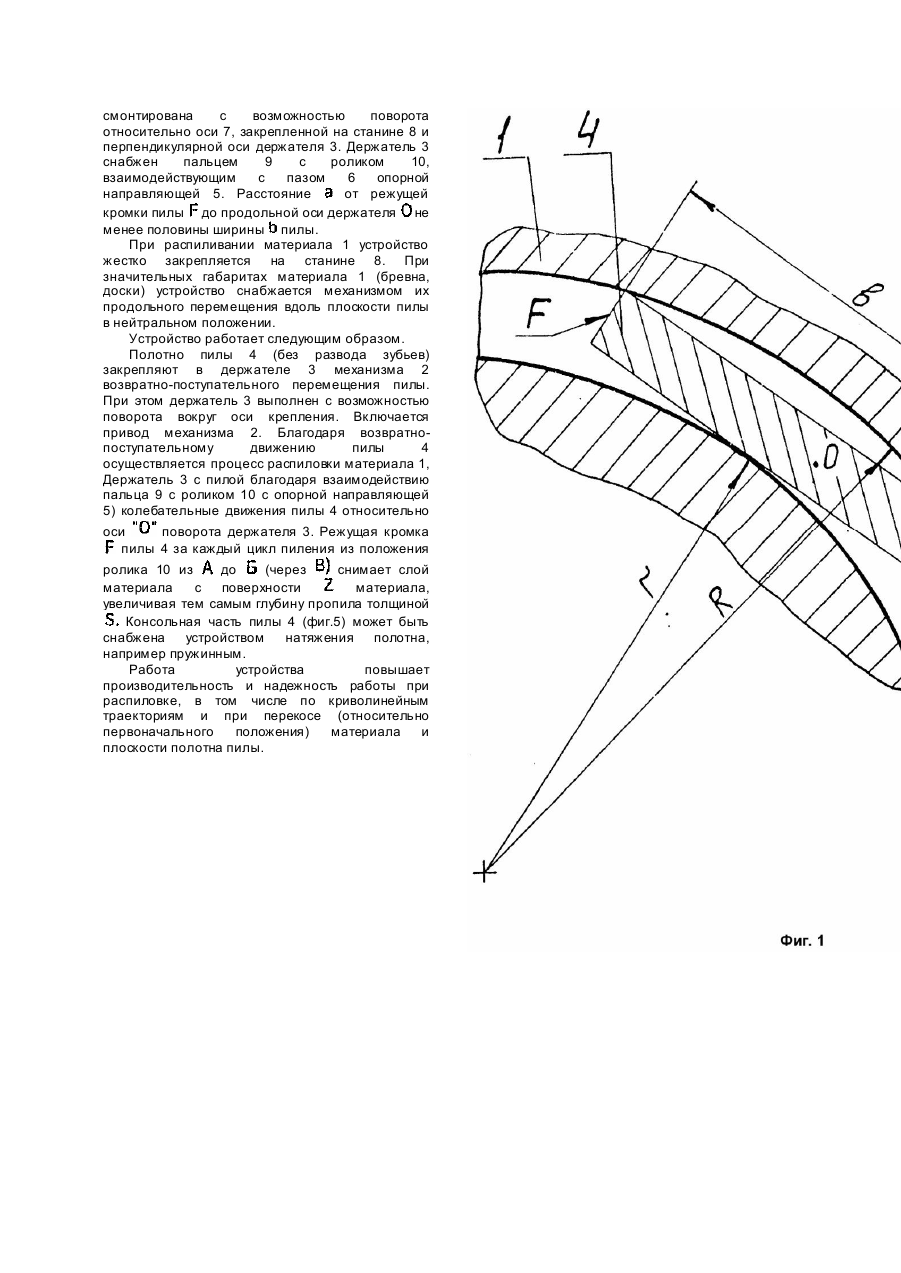

Устройство может быть использовано для распиловки материала, в том числе по криволинейным траекториям. Наиболее близким по технической сущности и достигаемому результату к заявляемому техническому решению является устройство для поперечной распиловки пачек лесоматериалов [1], включающее пильный механизм, опорную направляющую с перемещающимся по ней механизмом надвигания, приводы и дополнительную направляющую пильного механизма, закрепленную на корпусе механизма надвигания. Данное устройство обеспечивает свободный выход пилы из пропила, высокую производительность и надежную работу. Однако пиление может осуществляться лишь по прямолинейной траектории и требует специальной подготовки пилы - развода зубьев для выполнения ширины пропила на 10 - 20% больше толщины пилы для ее надежной работы, Кроме того, данное устройство не обеспечивает нормальную работу даже при небольшом перекосе пилы или выпиливанию по криволинейной траектории. В основу изобретения поставлена задача обеспечения возможности совершения держателем в процессе пиления колебательных движений относительно оси опорной направляющей и за счет этого возможности использования пил без развода зубьев, выпиливания по криволинейным траекториям, повышение производительности и надежности работы устройства путем исключения заклинивания пилы в пропиле. Поставленная задача достигается тем, что в устройстве для распиловки материала, включающем опорную направляющую и механизм возвратно-поступательного перемещения пилы с держателем, согласно настоящему техническому решению, опорная направляющая смонтирована с возможностью поворота относительно оси, перпендикулярной продольной оси держателя, а держатель с опорной направляющей образует одноподвижиую поступательную кинематическую пару. В предпочтительном варианте исполнения опорная направляющая снабжена фиксатором и пазом, а держатель снабжен пальцем с роликом. Устройство обеспечивает движение режущего инструмента (пилы) по криволинейной траектории с радиусом кривизны, определяемым по соотношению где - угол качания пилы; -толщина полотна пилы; - расстояние от оси качания до режущей кромки - требуемая величина пропила, причем - ширина полотна пилы. Использование данного устройства позволяет вести распиловку материалов без трудоемкой подготовительной операции -разводки зубьев, а также обеспечивает надежную работу устройства при небольших перекосах (до заготовки относительно первоначального положения и распиловку по криволинейным траекториям, радиус которых не меньше Снабжение устройства приспособлением, обеспечивающим при возвратно-поступательном движении пилы маятниковое движение режущей кромки относительно ее продольной оси, обеспечивает получение ширины пропила, равной линейной амплитуде колебания пилы. Выполнение состояния от режущей кромки до продольной оси качания не менее половины ширины пилы исключает заклинивание пилы шириной в образовавшемся пропиле толщиной т.к. при кривизне траектории пропила образованного режущей кромкой на радиусе качания остальная часть пилы будет меньше и без затруднения пройдет по образовавшемуся пропилу. Выполнение опорной направляющей с продольным пазом и возможностью поворота в плоскости, перпендикулярной плоскости полотна пилы в нейтральном положении, обеспечивает маятниковое колебание пилы относительно оси качания при возвратно-поступательном ее движении. Снабжение держателя пальцем с роликом, взаимодействующим с продольным пазом, обеспечивает при минимальном трении (наличие ролика), колебательное движение пилы с амплитудой, пропорциональной углу поворота опорной направляющей в указанной плоскости. Математическая зависимость минимального радиуса кривизны траектории r от расстояния от оси качания до режущей кромки, толщины пилы и угла ее качания позволяет для конкретной пилы с шириной полотна толщиной полотна определить необходимые параметры (угол качания и угол поворота опорной направляющей где - длина пальца (радиус качания); - ход пилы. На фиг.1 показана схема положения пилы в пропиле при холостом ходе; на фиг.2 - схема положения пилы в пропиле при работе; на фиг.3 вид спереди на опорную направляющую; на фиг.4 вид сверху на опорную направляющую; на фиг.5 общий вид устройства. Устройство для распиловки, например лесоматериала 1, включающее механизм 2 возвратно-поступательного перемещения пилы с держателем 3, пилу 4 с режущей кромкой и опорную направляющую 5. Опорная направляющая 5 снабжена фиксатором и пазом 6 и смонтирована с возможностью поворота относительно оси 7, закрепленной на станине 8 и перпендикулярной оси держателя 3. Держатель 3 снабжен пальцем 9 с роликом 10, взаимодействующим с пазом 6 опорной направляющей 5. Расстояние от режущей кромки пилы до продольной оси держателя не менее половины ширины пилы. При распиливании материала 1 устройство жестко закрепляется на станине 8. При значительных габаритах материала 1 (бревна, доски) устройство снабжается механизмом их продольного перемещения вдоль плоскости пилы в нейтральном положении. Устройство работает следующим образом. Полотно пилы 4 (без развода зубьев) закрепляют в держателе 3 механизма 2 возвратно-поступательного перемещения пилы. При этом держатель 3 выполнен с возможностью поворота вокруг оси крепления. Включается привод механизма 2. Благодаря возвратнопоступательному движению пилы 4 осуществляется процесс распиловки материала 1, Держатель 3 с пилой благодаря взаимодействию пальца 9 с роликом 10 с опорной направляющей 5) колебательные движения пилы 4 относительно оси поворота держателя 3. Режущая кромка пилы 4 за каждый цикл пиления из положения ролика 10 из до (через снимает слой материала с поверхности материала, увеличивая тем самым глубину пропила толщиной Консольная часть пилы 4 (фиг.5) может быть снабжена устройством натяжения полотна, например пружинным. Работа устройства повышает производительность и надежность работы при распиловке, в том числе по криволинейным траекториям и при перекосе (относительно первоначального положения) материала и плоскости полотна пилы.
