Льонопідбирач-молотарка

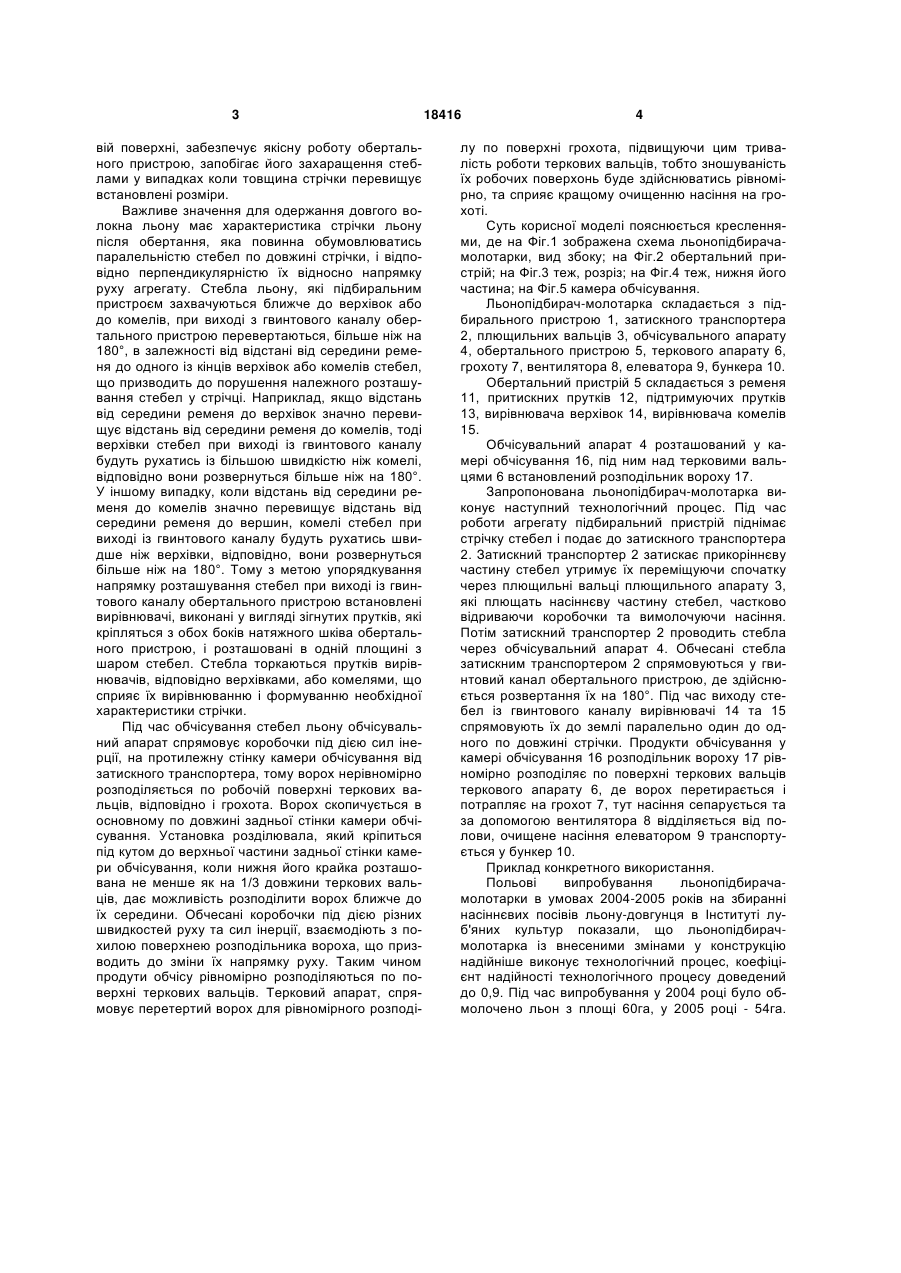

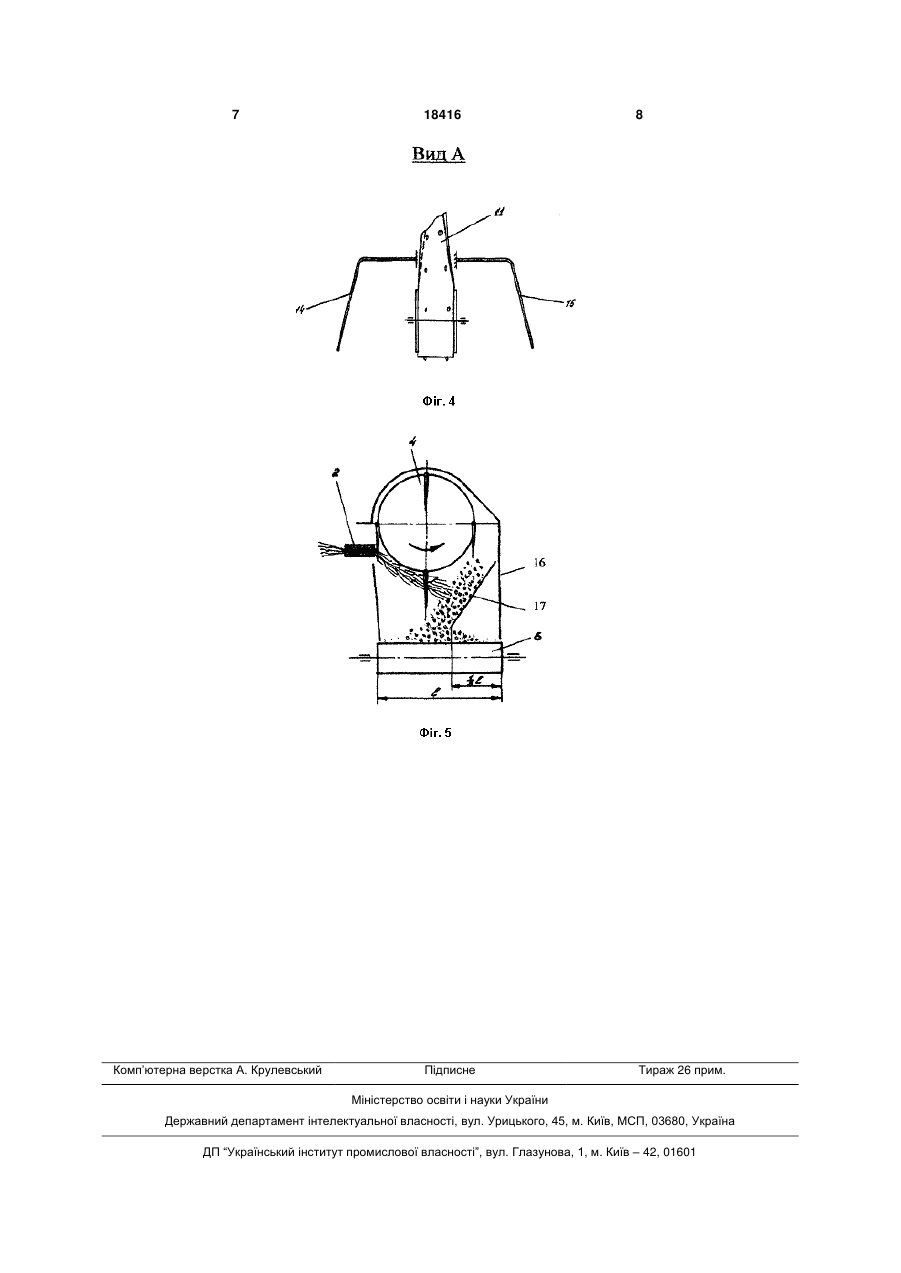

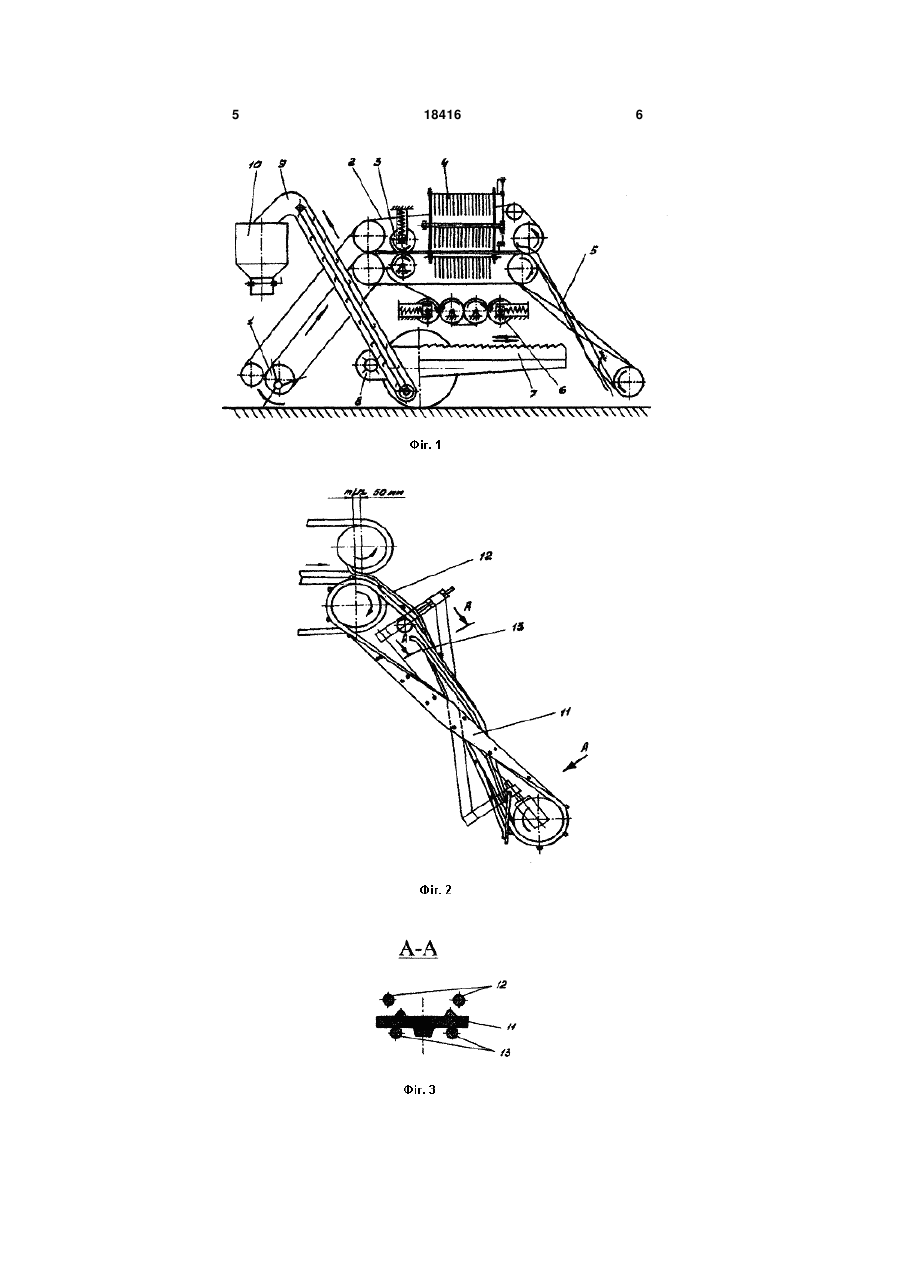

1. Льонопідбирач-молотарка, що містить підбиральний пристрій, затискний транспортер, плющильні вальці, обчісувальний апарат, обертальний пристрій, терковий апарат, грохот, вентилятор, елеватор, бункер, яка відрізняється тим, що з метою підвищення надійності та якості роботи обертального пристрою, збільшення виходу довгого волокна і якісного укладання перевернутих стебел у стрічку перпендикулярно напрямку руху агрегата, збереженості їхньої паралельності по 3 вій поверхні, забезпечує якісну роботу обертального пристрою, запобігає його захаращення стеблами у випадках коли товщина стрічки перевищує встановлені розміри. Важливе значення для одержання довгого волокна льону має характеристика стрічки льону після обертання, яка повинна обумовлюватись паралельністю стебел по довжині стрічки, і відповідно перпендикулярністю їх відносно напрямку руху агрегату. Стебла льону, які підбиральним пристроєм захвачуються ближче до верхівок або до комелів, при виході з гвинтового каналу обертального пристрою перевертаються, більше ніж на 180°, в залежності від відстані від середини ременя до одного із кінців верхівок або комелів стебел, що призводить до порушення належного розташування стебел у стрічці. Наприклад, якщо відстань від середини ременя до верхівок значно перевищує відстань від середини ременя до комелів, тоді верхівки стебел при виході із гвинтового каналу будуть рухатись із більшою швидкістю ніж комелі, відповідно вони розвернуться більше ніж на 180°. У іншому випадку, коли відстань від середини ременя до комелів значно перевищує відстань від середини ременя до вершин, комелі стебел при виході із гвинтового каналу будуть рухатись швидше ніж верхівки, відповідно, вони розвернуться більше ніж на 180°. Тому з метою упорядкування напрямку розташування стебел при виході із гвинтового каналу обертального пристрою встановлені вирівнювачі, виконані у вигляді зігнутих прутків, які кріпляться з обох боків натяжного шківа обертального пристрою, і розташовані в одній площині з шаром стебел. Стебла торкаються прутків вирівнювачів, відповідно верхівками, або комелями, що сприяє їх вирівнюванню і формуванню необхідної характеристики стрічки. Під час обчісування стебел льону обчісувальний апарат спрямовує коробочки під дією сил інерції, на протилежну стінку камери обчісування від затискного транспортера, тому ворох нерівномірно розподіляється по робочій поверхні теркових вальців, відповідно і грохота. Ворох скопичується в основному по довжині задньої стінки камери обчісування. Установка розділювала, який кріпиться під кутом до верхньої частини задньої стінки камери обчісування, коли нижня його крайка розташована не менше як на 1/3 довжини теркових вальців, дає можливість розподілити ворох ближче до їх середини. Обчесані коробочки під дією різних швидкостей руху та сил інерції, взаємодіють з похилою поверхнею розподільника вороха, що призводить до зміни їх напрямку руху. Таким чином продути обчісу рівномірно розподіляються по поверхні теркових вальців. Терковий апарат, спрямовує перетертий ворох для рівномірного розподі 18416 4 лу по поверхні грохота, підвищуючи цим тривалість роботи теркових вальців, тобто зношуваність їх робочих поверхонь буде здійснюватись рівномірно, та сприяє кращому очищенню насіння на грохоті. Суть корисної моделі пояснюється кресленнями, де на Фіг.1 зображена схема льонопідбирачамолотарки, вид збоку; на Фіг.2 обертальний пристрій; на Фіг.3 теж, розріз; на Фіг.4 теж, нижня його частина; на Фіг.5 камера обчісування. Льонопідбирач-молотарка складається з підбирального пристрою 1, затискного транспортера 2, плющильних вальців 3, обчісувального апарату 4, обертального пристрою 5, теркового апарату 6, грохоту 7, вентилятора 8, елеватора 9, бункера 10. Обертальний пристрій 5 складається з ременя 11, притискних прутків 12, підтримуючих прутків 13, вирівнювача верхівок 14, вирівнювача комелів 15. Обчісувальний апарат 4 розташований у камері обчісування 16, під ним над терковими вальцями 6 встановлений розподільник вороху 17. Запропонована льонопідбирач-молотарка виконує наступний технологічний процес. Під час роботи агрегату підбиральний пристрій піднімає стрічку стебел і подає до затискного транспортера 2. Затискний транспортер 2 затискає прикоріннєву частину стебел утримує їх переміщуючи спочатку через плющильні вальці плющильного апарату 3, які плющать насіннєву частину стебел, частково відриваючи коробочки та вимолочуючи насіння. Потім затискний транспортер 2 проводить стебла через обчісувальний апарат 4. Обчесані стебла затискним транспортером 2 спрямовуються у гвинтовий канал обертального пристрою, де здійснюється розвертання їх на 180°. Під час виходу стебел із гвинтового каналу вирівнювачі 14 та 15 спрямовують їх до землі паралельно один до одного по довжині стрічки. Продукти обчісування у камері обчісування 16 розподільник вороху 17 рівномірно розподіляє по поверхні теркових вальців теркового апарату 6, де ворох перетирається і потрапляє на грохот 7, тут насіння сепарується та за допомогою вентилятора 8 відділяється від полови, очищене насіння елеватором 9 транспортується у бункер 10. Приклад конкретного використання. Польові випробування льонопідбирачамолотарки в умовах 2004-2005 років на збиранні насіннєвих посівів льону-довгунця в Інституті луб'яних культур показали, що льонопідбирачмолотарка із внесеними змінами у конструкцію надійніше виконує технологічний процес, коефіцієнт надійності технологічного процесу доведений до 0,9. Під час випробування у 2004 році було обмолочено льон з площі 60га, у 2005 році - 54га. 5 18416 6 7 Комп’ютерна верстка А. Крулевський 18416 8 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
