Льонопідбирач-перевертач

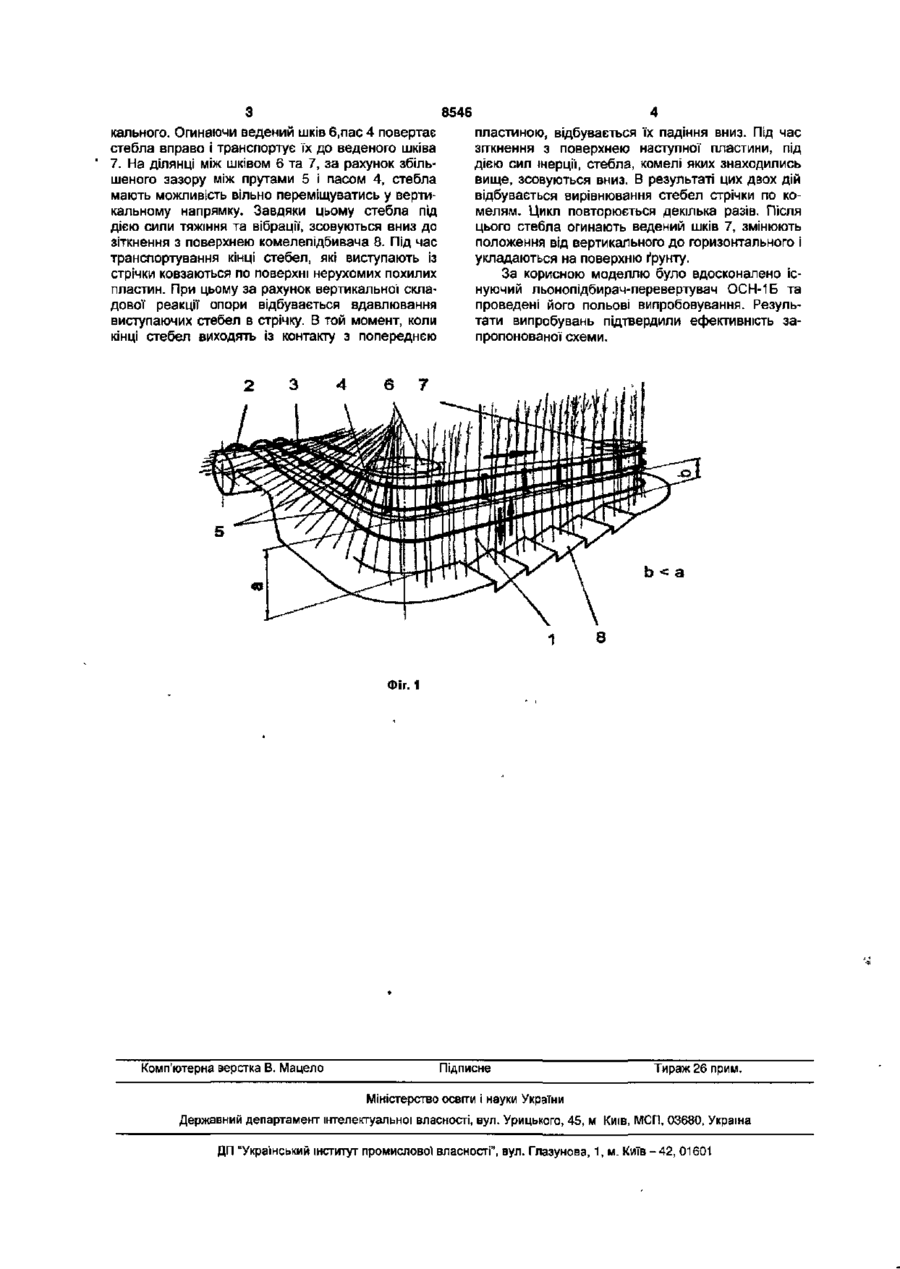

Льонопідбирач-перевертач, який включає підбираючий барабан, ведучий та ведені шківи, нескінченний пас, підтримуючі прути, який відрізняється тим, що під ділянкою паса, яка перпендикулярна напрямку руху льонопідбирачаперевертача, розташовано комелепідбивач, виконаний у вигляді нерухомих похилих пластин, відстань від яких до паса зменшується по ходу руху стебел. Корисна модель відноситься до галузі сільськогосподарського виробництва, а саме до засобів механізації в льонарстві. На вихід довгого волокна льону, яке є найбільш цінним продуктом льонарства, великий вплив має своєчасність проведення процесу перевертування стрічки стебел під час вилежування, а також якість стрічки, а саме вирівняність стебел в стрічці по комелям. Відомий льонопідбирач-перевертувач, який включає підбираючий барабан, ведучій та ведені шківи, нескінченний пас, та підтримуючі прути [А.с.СРСР №1029886, МПКА01Д89/00, 1978, Бюл. №27, 23.07.83]. Недоліком відомого льонопідбирачаперевертувача є те, що під час його роботи відбувається поздовжнє відносне зміщення стебел в стрічці. Це негативно позначається на якості проведення наступних операцій збирального процесу, та вихід довгого волокна. Одним із шляхів покращення якості стрічки є введення в технологію операції підкомльовування стрічки. В основу корисної моделі поставлене завдання удосконалити льонопідбирач-перевертувач шляхом внесення змін в конструкцію, які дозволять одночасно з операцією перевертування здійснювати підкомльовування стебел, що підвищить якість стрічки та збільшить вихід довгого волокна льону. Поставлене завдання вирішується тим, що в льонопідбирачі-перевертувачі, який включає підбираючий барабан, ведучій та ведені шківи, нескінченний пас, підтримуючі прути, відповідно до винаходу, під ділянкою пасу, яка перпендикулярна напрямку руху льонопідбирача-перевертувача розташовано комелепідбивач, виконаний у вигляді нерухомих похилих пластин, відстань від яких до пасу зменшується по ходу руху стебел. Розташування комелепідбивач а під ділянкою пасу, яка перпендикулярно напрямку руху дозволяє раціонально використати цей відрізок. В серійних льонопідбирачах-перевертувачах (зокрема в ОСБ-1Б) його довжина складає 1500мм, що дорівнює відстані між перевернутою і не перевернутою стрічками. Ця довжина достатня для того, щоб розмістити комелепідбивач пасивного типу. Конструкція комелепідбивача з похилих нерухомих пластин дозволяє використати для вирівнювання стрічки сили інерції (під час падіння стебел вниз), а також сили взаємодії комелів стебел з поверхнею пластин (під час ковзання комелів по їх поверхні). Зменшення відстані від пластин до пасу по ходу руху стебел дозволяє при переході з однієї пластини на слідуючу створювати додатковий тиск на комелі у вертикальному напрямку з боку похилих пластин (під час ковзання комелів по їх поверхні). Корисна модель пояснюється кресленнями, де на Фіг.1 зображено схему льонопідбирачаперевертувача. Льонопідбирач-перевертувач працює наступним чином. Стрічка стебел 1 піднята з поля барабаном 2 захоплюється скобами 3, встановленими на робочій поверхні паса 4 та подається під прижимні прути 5. При переміщенні від барабану до веденого шківа 6 стебла 1, поступово розвертаючись, змінюють положення від горизонтального до верти t ю 00 о> 8546 кального. Огинаючи ведений шків 6,пас 4 повертає стебла вправо і транспортує їх до веденого шківа 7. На ділянці між шківом 6 та 7, за рахунок збільшеного зазору між прутами 5 і пасом 4, стебла мають можливість вільно переміщуватись у вертикальному напрямку. Завдяки цьому стебла під дією сили тяжіння та вібрації, зсовуються вниз до зіткнення з поверхнею комелепідбивача 8. Під час транспортування кінці стебел, які виступають із стрічки ковзаються по поверхні нерухомих похилих пластин. При цьому за рахунок вертикальної складової реакції опори відбувається вдавлювання виступаючих стебел в стрічку. В той момент, коли кінці стебел виходять Із контакту з попереднєю пластиною, відбувається їх падіння вниз. Під час зіткнення з поверхнею наступної пластини, під дією сил інерції, стебла, комелі яких знаходились вище, зсовуються вниз. В результаті цих двох дій відбувається вирівнювання стебел стрічки по комелям. Цикл повторюється декілька разів. Після цього стебла огинають ведений шків 7, змінюють положення від вертикального до горизонтального і укладаються на поверхню ґрунту. За корисною моделлю було вдосконалено існуючий льонопідбирач-перевертувач ОСН-1Б та проведені його польові випробовування. Результати випробувань підтвердили ефективність запропонованої схеми. b
