Градирня

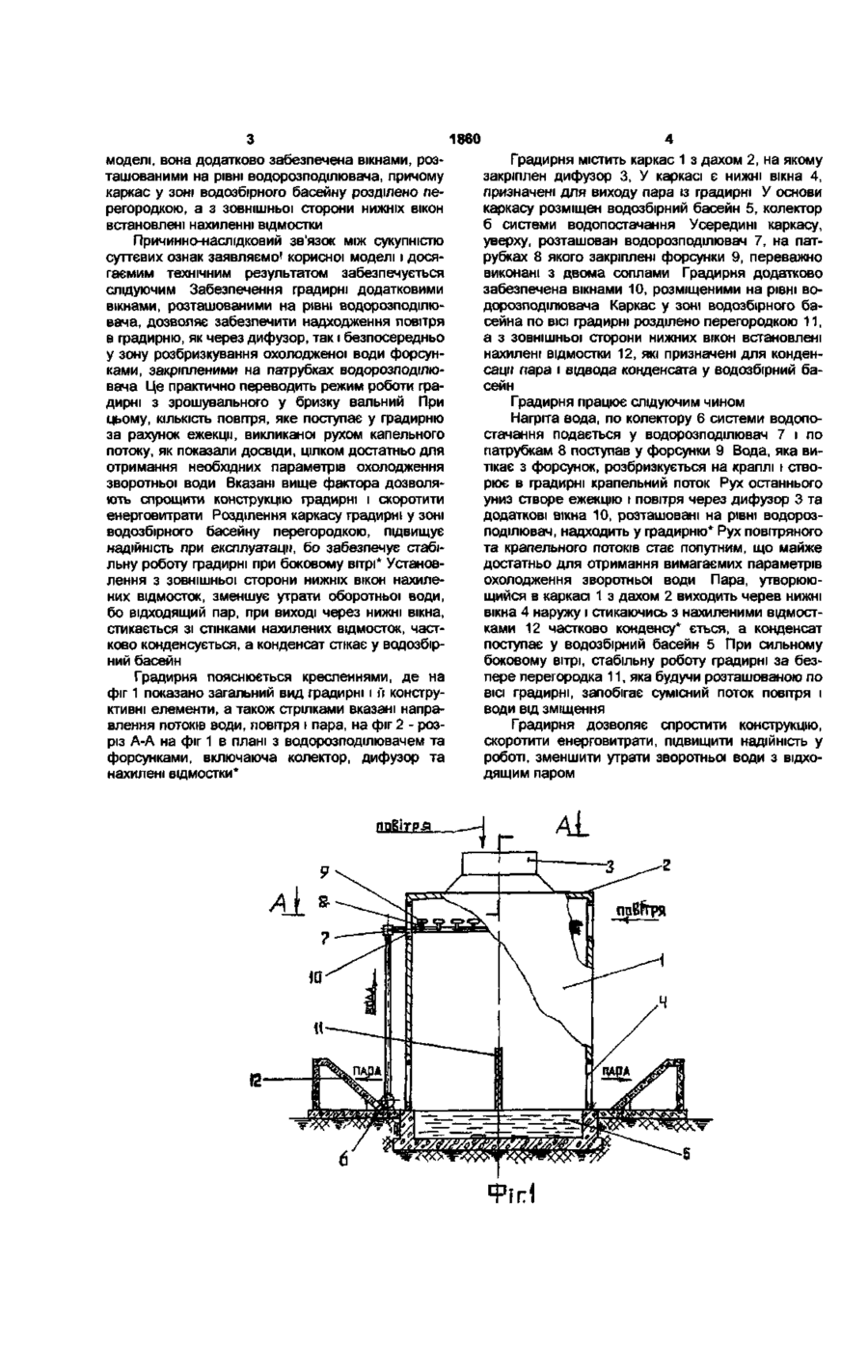

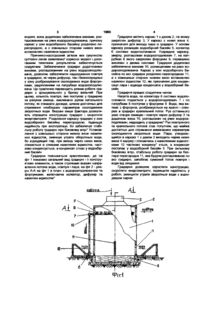

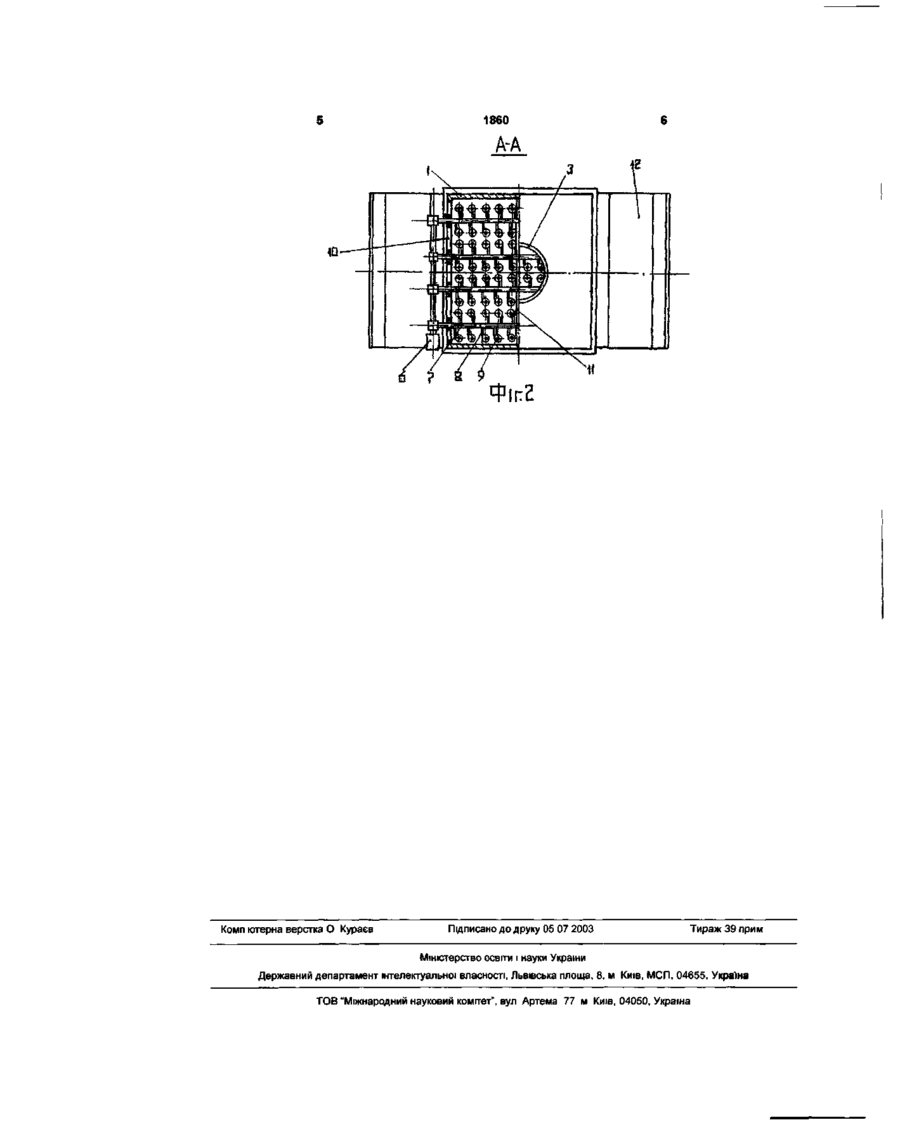

Градирня, яка містить каркас з дахом, дифузор, вікна, водорозподільник, на патрубках якого закріплені форсунки та водозбірний басейн, яка відрізняється тим, що вона додатково оснащена вікнами, розташованими на рівні водорозподільника, причому каркас у зоні водозбірного басейну розділено перегородкою, а з зовнішнього боку нижніх вікон встановлені нахилені відмостки Корисна модель відноситься до області теплоенергетики і може бути використана для охолодження води в зворотних системах водопостачання Відома "Вентиляційна градирня" по патенту Японії, заявка №51-45096, МКІ F28C 1/00, 1976р .опублікованій у журналі "Винаходи за кордоном", М , ЦНДІПІ 1976, №24, стор,44 Даний аналог вміщує каркас з дахом, дифузор, повітрявхщні вікна, водорозподшюювач, форсунки, вентилятори з її зовнішньої сторони та водозбірний басейна форсунки виконані у вигляді бризгал, розташованих у зоні даха каркасу і закріплені на розміщених там же водорозподілювачах Однак таке конструктивне виконання градирні потребує значних енерговитрат на охолодження води, не забезпечує ефективного ґі охолодження, призводить до великих утрат зворотньої води з видходящім паром Відома "Вентиляторна градирня" по патенту України №17042, МПК F28C 1/00, 1997, прийнятий нами за найближчий аналог /прототип/ Копія прототипа додається Вентиляторна градирня, по прототипу, містить каркас з дахом, дифузор, повітрявхідні вікна, водорозподілюїач форсунки, вентилятори і водозбірний басейн» при цьому, вентилятори встановлені у порожнині каркасу та виконані вбудованими у форсунки, а останні закріплені на патрубках, з'єднаних з водорозподшювачем, розміщеним над повітрявхідними вікнами* Ознаками прототипу, збігаючими з суттєвими ознаками заявляє-мої корисної моделі є, каркас з дахом .дифузор, вікна, водорозподілювач, на патрубках якого закріплені форсунки та водозбірний басейн Недоліком такої вентиляторної градирні є складність її конструкції значні енерговитрати при експлуатації, не задовільна надійність у роботі та велики утрати зворотньої води у процесі її охолодження«Це пояснюється тим, що конструкція градирні містить багаточисленні вентилятори вбудовані у форсунки, які мають тертні поверхні та лопастні колеса, для обертання яких потрібен певний тиск води, яка має значну КІЛЬКІСТЬ абразивних включень, що, у цілому, призводить до ускладнення конструкції всієї градирні, збільшенню енерговитрат та зниженню надійності у роботі Пристрій градирні за безпере вихід пара тільки уверх через її дифузор в атмосферу, що включає можливість конденсації пара і відвода конденсата у водозбірний басейн* Це призводить до утрат зворотньої води, не враховуючи того, що таке верхнє викидання пару тягне за собою змішування Його з димовими газами промислових підприємств і, як наслідок, до випадіння кислотних дощів В основу корисної моделі поставлена задача удосконалити градирню шляхом забезпечення її додатково вікна ми, розташованими на рівні водорозподшювача, причому каркас у зоні водозбірного басейну розділено перегородкою, а з зовнішньої сторони нижніх вікон встановлені нахилені відмостки Таке виконання спрощує конструкцію, скорочує енерговитрати, підвищує надійність у роботі, зменшує утрати зворотньої води з відходящим паром Поставлена задача вирішується тим, що градирня, яка містить каркас з дахом, дифузор, вікна, водорозподілювач, на патрубках якого закріплені форсунки та водозбірний басейн, згідно корисної CD 00 1860 моделі, вона додатково забезпечена вікнами, розташованими на рівні водорозподшювача, причому каркас у зоні водозбірного басейну розділено перегородкою, а з зовнішньої сторони нижніх вікон встановлені нахиленні відмостки Причинно-наслідковий зв'язок між сукупністю суттєвих ознак заявляємо1 корисної моделі і досягаємим технічним результатом забезпечується слідуючим Забезпечення градирні додатковими вікнами, розташованими на рівні водорозподілювача, дозволяє забезпечити надходження повітря в градирню, як через дифузор, так і безпосередньо у зону розбризкування охолодженої води форсунками, закріпленими на патрубках водорозподілювача Це практично переводить режим роботи градирні з зрошувального у бризку вальний При цьому, КІЛЬКІСТЬ повітря, яке поступає у градирню за рахунок ежекції, викликаної рухом капельного потоку, як показали досвіди, цілком достатньо для отримання необхідних параметрів охолодження зворотньої води Вказані вище фактора дозволяють спрощити конструкцію градирні і скоротити енерговитрати Розділення каркасу градирні у зоні водозбірного басейну перегородкою, підвищує надійність при експлуатації, бо забезпечує стабільну роботу градирні при боковому вітрі* Установлення з зовнішньої сторони нижніх вікон нахилених відмосток, зменшує утрати оборотньої води, бо відходящий пар, при виході через нижні вікна, стикається зі стінками нахилених відмосток, частково конденсується, а конденсат стікає у водозбірний басейн Градирня пояснюється кресленнями, де на фіг 1 показано загальний вид градирні і ґі конструктивні елементи, а також стрілками вказані направлення потоків води, повітря і пара, на фіг 2 - розріз А-А на фіг 1 в плані з водорозподілювачем та форсунками, включаюча колектор, дифузор та нахилені відмостки* Градирня містить каркас 1 з дахом 2, на якому закріплен дифузор З, У каркасі є нижні вікна 4, призначені для виходу пара із градирні У основи каркасу розміщен водозбірний басейн 5, колектор б системи водопостачання Усередині каркасу, уверху, розташован водорозподілювач 7, на патрубках 8 якого закріплені форсунки 9, переважно виконані з двома соплами Градирня додатково забезпечена вікнами 10, розміщеними на рівні водорозподілювача Каркас у зоні водозбірного басейна по ВІСІ градирні розділено перегородкою 11, а з зовнішньої сторони нижних вікон встановлені нахилені відмостки 12, які призначені для конденсації пара і відвода конденсата у водозбірний басейн Градирня працює слідуючим чином Нагріта вода, по колектору 6 системи водопостачання подається у водорозподілювач 7 і по патрубкам 8 поступав у форсунки 9 Вода, яка витікає з форсунок, розбризкується на краплі і створює в градирні крапельний поток Рух останнього униз створе ежекцію і повітря через дифузор 3 та додаткові вікна 10, розташовані на рівні водорозподілювач, надходить у градирню* Рух повітряного та крапельного потоків стає попутним, що майже достатньо для отримання вимагаємих параметрів охолодження зворотньої води Пара, утворюющийся в каркасі 1 з дахом 2 виходить черев нижні вікна 4 наружу і стикаючись з нахиленими відмостками 12 частково конденсу* ється, а конденсат поступає у водозбірний басейн 5 При сильному боковому вітрі, стабільну роботу градирні за безпере перегородка 11, яка будучи розташованою по ВІСІ градирні, запобігає сумісний поток повітря і води від зміщення Градирня дозволяє спростити конструкцію, скоротити енерговитрати, підвищити надійність у роботі, зменшити утрати зворотньої води з відходящим паром ГІР6ІТР.Й Фїпі Комп ютерна верстка О Кураєв Підписано до друку 05 07 2003 Тираж 39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема 77 м Київ, 04050, Україна
