Гідродинамічний нагрівач

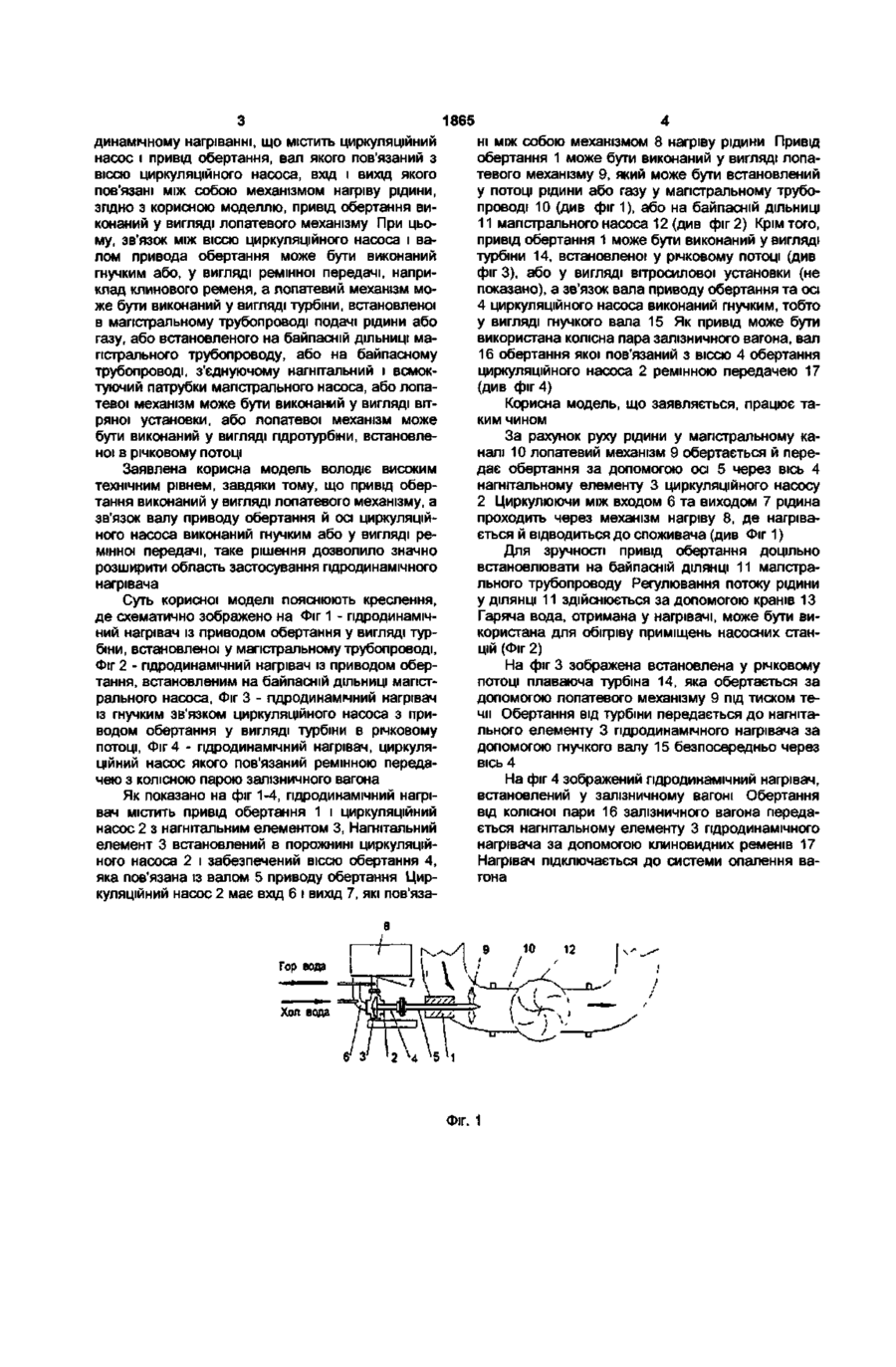

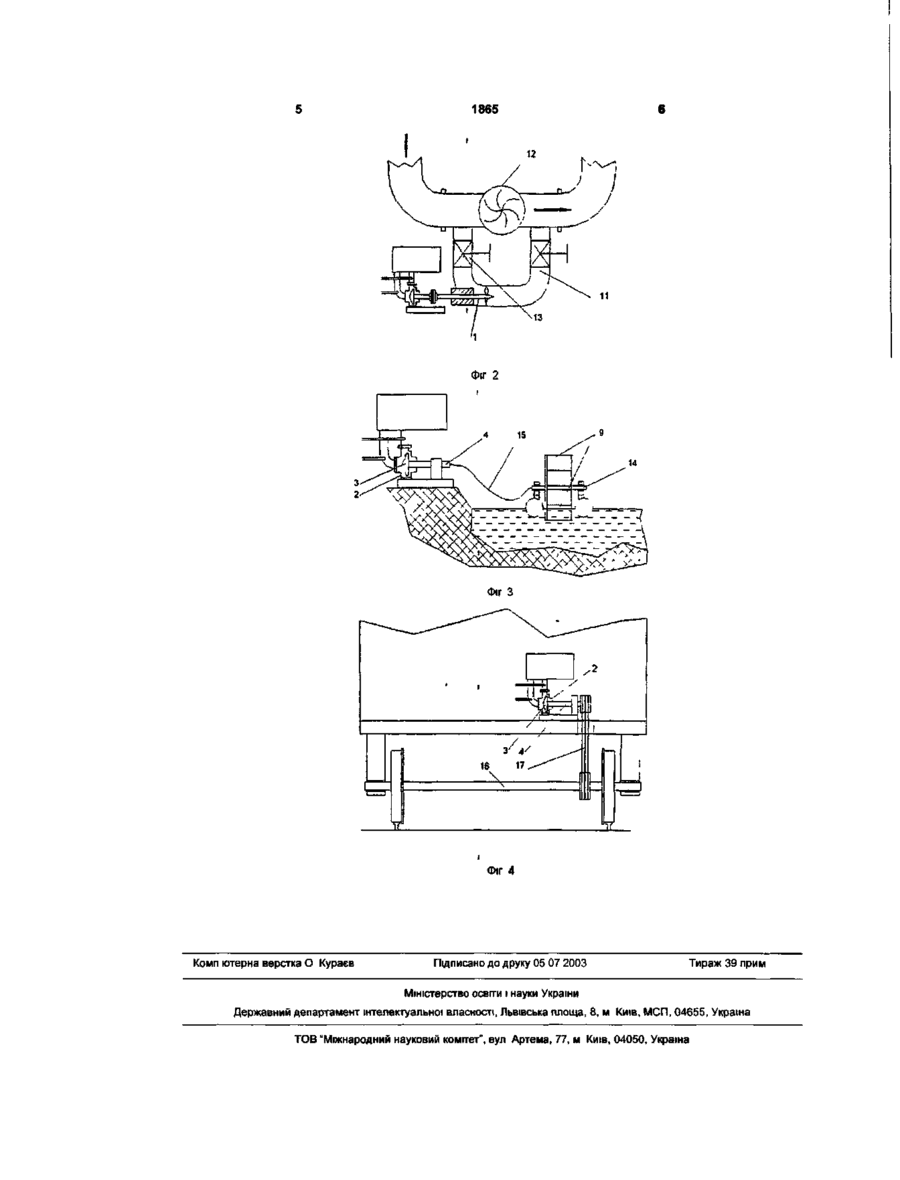

1 Гідродинамічний нагрівач, що містить циркуляційний насос і привід обертання, вал якого з'єднаний з віссю циркуляційного насоса, вхід і вихід якого сполучені між собою механізмом нагріву рідини, який відрізняється тим, що привід обертання виконаний у вигляді лопатевого механізму 2 Гідродинамічний нагрівач за п 1, який відрізняється тим, що зв'язок між віссю циркуляційного насоса та валом приводу обертання виконаний гнучким 3 Гідродинамічний нагрівач за пп 1 і 2, який відрізняється тим, що зв'язок між віссю циркуляційного насоса і валом приводу обертання виконаний у вигляді ремінної передачі, наприклад клиновидного ременя 4 Гідродинамічний нагрівач за пп 1 або 2, який відрізняється тим, що лопатевий механізм виконаний у вигляді турбіни, встановленої у магістральному трубопроводі подачі рідини або газу 5 Гідродинамічний нагрівач за пп 1 або 4, який відрізняється тим, що лопатевий механізм у вигляді турбіни встановлений на байпасній ДІЛЬНИЦІ магістрального трубопроводу 6 Гідродинамічний нагрівач за пп 1 або 4, або 5, який відрізняється тим, що лопатевий механізм у вигляді турбіни встановлений на байпасному трубопроводі, з'єднуючому нагнітальний та всмоктуючий патрубки магістрального насоса 7 Гідродинамічний нагрівач за пп 1 або 2, або З, який відрізняється тим, що лопатевий механізм виконаний у вигляді вітряної установки 8 Гідродинамічний нагрівач за пп 1 або 2, або З, який відрізняється тим, що лопатевий механізм виконаний у вигляді гідротурбіни, встановленої у річковому потоці Корисна модель відноситься до конструкції струминних генераторів теплової енергії і може знайти широке застосування для опалювання виробничих та житлових приміщень, а також вироблення пари для технологічної обробки матеріалів або продуктів Найбільш близьким технічним рішенням є відомий гідродинамічний нагрівач (див , наприклад, опис до патенту №9572 Роси на корисну модель «Пристрій для термообробки рідких серед», опубліковану в офіційному бюлетені №4 за 1999 рік, МКВ 6 А 23 L 03/015), який включає у собі привід обертання із валом, та циркуляційний насос з нагнітальним елементом і механізм нагріву рідини Нагнітальний елемент установлено у порожнині насоса і забезпечено віссю обертання, яка пов'язана з валом приводу обертання Порожнина насоса має вхід і вихід, які пов'язані між собою механізмом нагріву рідини При цьому привід обертання виконаний у вигляді електродвигуна або дизельного агрегату з вихідним валом, із яким сполучена вісь обертання нагнітального елемента циркуляційного насоса Однак, для вироблення теплової енергії відомий гідродинамічний нагрівач споживає електроенергію або дизельне паливо, що робить нагрів досить дорогим, а ІНОДІ Й неможливим, при відсутності електроенергії та при наявності у нагрівачі в якості приводу обертання електродвигуна Тому в основу корисної моделі покладена задача шляхом удосконалення конструкції приводу обертання створити універсальний гідродинамічний нагрівач, який міг би функціонувати та обігрівати технологічні приміщення, помешкання людини при будь-яких ситуаціях тільки з однією умовою функціонування тієї середовища, в якому буде встановлений привід обертання, наприклад, шляхом використання енергії рухомої середовища магістральних трубопроводів або руслових потоків, в очисних спорудах або перекачувальних станціях міськводоканалів Поставлена задача вирішена тим, що у гідро ю CD 00 1865 динамічному нагріванні, що містить циркуляційний насос і привід обертання, вал якого пов'язаний з віссю циркуляційного насоса, вхід і вихід якого пов'язані між собою механізмом нагріву рідини, згідно з корисною моделлю, привід обертання виконаний у вигляді лопатевого механізму При цьому, зв'язок між віссю циркуляційного насоса і валом привода обертання може бути виконаний гнучким або, у вигляді ремінної передачі, наприклад клинового ременя, а лопатевий механізм може бути виконаний у вигляді турбіни, встановленої в магістральному трубопроводі подачі рідини або газу, або встановленого на байпасній ДІЛЬНИЦІ магістрального трубопроводу, або на байпасному трубопроводі, з'єднуючому нагнітальний і всмоктуючий патрубки магістрального насоса, або лопатевої механізм може бути виконаний у вигляді вітряної установки, або лопатевої механізм може бути виконаний у вигляді гідротурбіни, встановленої в річковому потоці Заявлена корисна модель володіє високим технічним рівнем, завдяки тому, що привід обертання виконаний у вигляді лопатевого механізму, а зв'язок валу приводу обертання й осі циркуляційного насоса виконаний гнучким або у вигляді ремінної передачі, таке рішення дозволило значно розширити область застосування гідродинамічного нагрівача Суть корисної моделі пояснюють креслення, де схематично зображено на Фіг 1 - гідродинамічний нагрівач із приводом обертання у вигляді турбіни, встановленої у магістральному трубопроводі, Фіг 2 - гідродинамічний нагрівач із приводом обертання, встановленим на байпасній ДІЛЬНИЦІ магістрального насоса, Фіг 3 - гідродинамічний нагрівач із гнучким зв'язком циркуляційного насоса з приводом обертання у вигляді турбіни в річковому потоці, Фіг 4 - гідродинамічний нагрівач, циркуляційний насос якого пов'язаний ремінною передачею з колісною парою залізничного вагона Як показано на фіг 1-4, гідродинамічний нагрівач містить привід обертання 1 і циркуляційний насос 2 з нагнітальним елементом 3, Нагнітальний елемент 3 встановлений в порожнині циркуляційного насоса 2 і забезпечений віссю обертання 4, яка пов'язана із валом 5 приводу обертання Циркуляційний насос 2 має вхід 6 і вихід 7, які пов'яза ні між собою механізмом 8 нагріву рідини Привід обертання 1 може бути виконаний у вигляді лопатевого механізму 9, який може бути встановлений у потоці рідини або газу у магістральному трубопроводі 10 (див фіг 1), або на байпасній ДІЛЬНИЦІ 11 магістрального насоса 12 (див фіг 2) Крім того, привід обертання 1 може бути виконаний у вигляді турбіни 14, встановленої у річковому потоці (див фіг 3), або у вигляді вітросилової установки (не показано), а зв'язок вала приводу обертання та осі 4 циркуляційного насоса виконаний гнучким, тобто у вигляді гнучкого вала 15 Як привід може бути використана колісна пара залізничного вагона, вал 16 обертання якої пов'язаний з віссю 4 обертання циркуляційного насоса 2 ремінною передачею 17 (див фіг 4) Корисна модель, що заявляється, працює таким чином За рахунок руху рідини у магістральному каналі 10 лопатевий механізм 9 обертається й передає обертання за допомогою осі 5 через вісь 4 нагнітальному елементу 3 циркуляційного насосу 2 Циркулюючи між входом 6 та виходом 7 рідина проходить через механізм нагріву 8, де нагрівається й відводиться до споживача (див Фіг 1) Для зручності привід обертання доцільно встановлювати на байпасній ДІЛЯНЦІ 11 магістрального трубопроводу Регулювання потоку рідини у ДІЛЯНЦІ 11 здійснюється за допомогою кранів 13 Гаряча вода, отримана у нагрівачі, може бути використана для обігріву приміщень насосних станцій (Фіг 2) На фіг 3 зображена встановлена у річковому потоці плаваюча турбіна 14, яка обертається за допомогою лопатевого механізму 9 під тиском течи Обертання від турбіни передається до нагнітального елементу 3 гідродинамічного нагрівача за допомогою гнучкого валу 15 безпосередньо через вісь 4 На фіг 4 зображений гідродинамічний нагрівач, встановлений у залізничному вагоні Обертання від колісної пари 16 залізничного вагона передається нагнітальному елементу 3 гідродинамічного нагрівача за допомогою клиновидних ременів 17 Нагрівач підключається до системи опалення вагона ФІГ. 1 1865 із Фіг 2 14 Фіг З Фіг 4 Комп ютерна верстка О Кураєв Підписано до друку 05 07 2003 Тираж 39 прим Міністерство освгти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
