Безгирьові ваги

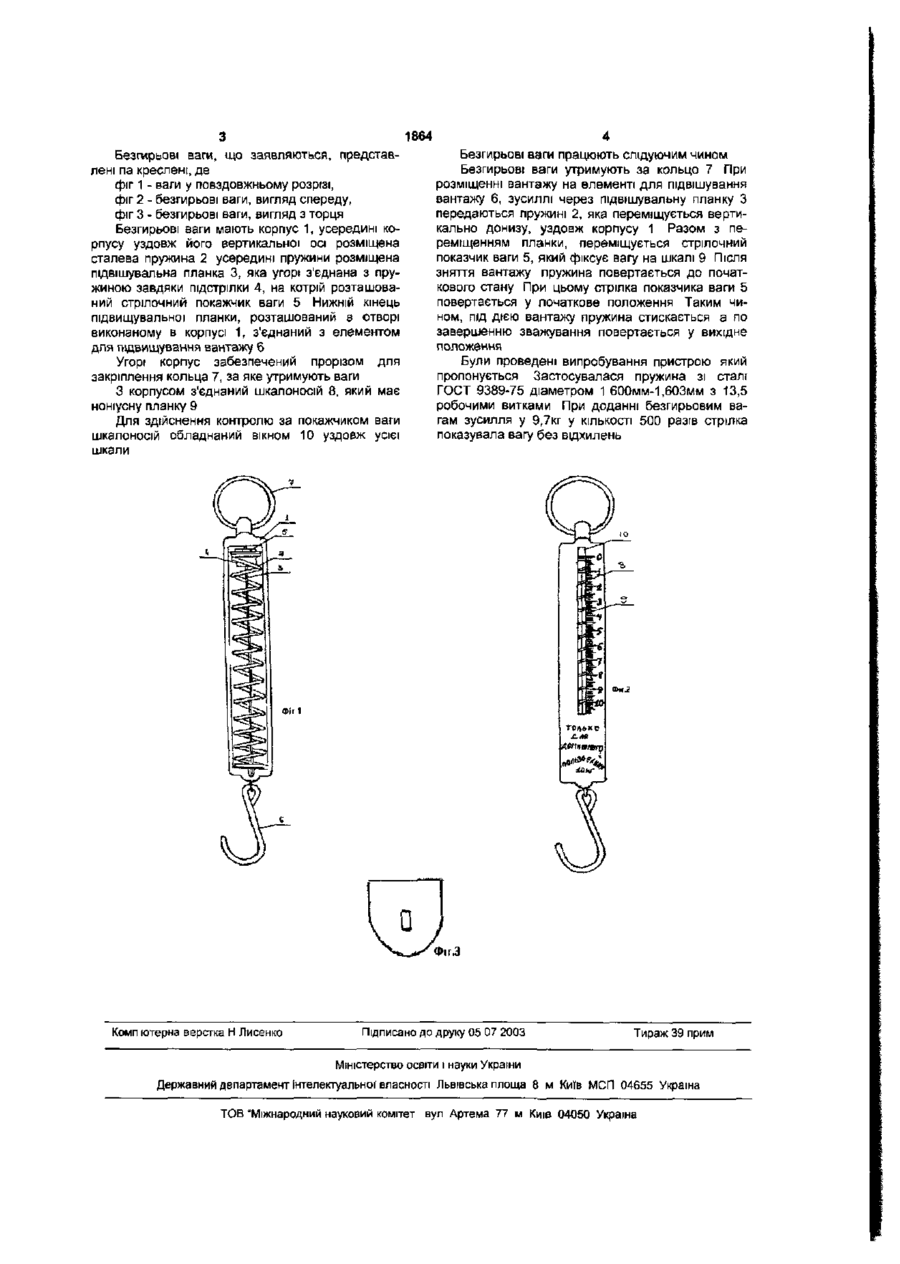

1. Безгирьові ваги, що містять корпус, який забезпечений елементом для його підвішування, чутливим елементом у вигляді спіральної пружини, який з'єднаний зі стрілковим покажчиком ваги, елементом для підвішування вантажу, шкалоносій зі шкалою, які відрізняються тим, що усередині пружини розміщений підвішувальний елемент, виконаний у вигляді планки, верхній кінець якої з'єднаний з пружиною через ущільнювач, а нижній кінець розташований в отворі, виконаному в корпусі, при цьому пружина виконана зі сталі діаметром 1,600 мм-1,603мм з 13,5 робочими витками. 2. Безгирьові ваги за п.1, які відрізняються тим, що шкалоносій має шкалу з робочою довжиною 90мм, яка забезпечена вікном. Винахід відноситься до пристроїв, призначених для вимірювання ваги фізичного тіла та може бути використаний для побутового визначення ваги у невеликих межах. Найбільш близьким по технічній суті та результату, що досягається, до винаходу, що заявляється, є безгирьові ваги (див. заявку України №93007406 від 27.12.93р., МПК G01G3/00,23/06), які включають корпус, що улаштований елементом для підвішування, розміщений у корпусі чутливий елемент, який з'єднаний зі стрілочним показчиком ваги та елементом для підвішування вантажу, шкалоносій зі шкалою. Дані безгирьові ваги обрано прототипом і Загальним у прототипу та винаходу, що заявляється, є наявність корпусу, який забезпечено чутливим елементом, який з'єднаний зі стрілочним показчиком ваги та елементом для підвішування вантажу, шкалоносій зі шкалою Чутливий елемент відомого пристрою виконаний у вигляді закрутка спіралюватої пружини, КІНЦІ якого розміщені опозитно та з перекриттям один одного та зв'язані між собою показчиком ваги, шарнірно закріпленим на одному з КІНЦІВ закрутка. Шкали відомого пристрою розміщені паралельно та опозитно один до одного з обох сторін закрутка. Елемент для відвішування ваги та елемент для підвішування вантажу закріплені на опозитних вітах чутливого елемента. Відома вага має недостатню чутливість, точність і надійність внаслідок складності конструкції та застосування недостатньо надійного чутливого елемента. Таким чином, відома вага конструктивно складна, має низькі показники чутливості, точності вимірювання ваги та є недостатньо надійною. В основу винаходу поставлена задача удосконалення безгирьових вапв, і в яких за рахунок виконання чутливого елемента із іншого матеріалу з певними характеристиками та ІНШОГО розміщення елементів забезпечити спрощення конструкції, точності та надійності вимірювання ваги. Поставлена задача вирішується тим, що безгирьові ваги, що містять корпус, який забезпечений елементом для його підвішування, чутливим елементом у вигляді спіральної пружини, який з'єднаний зі стрілочним покажчиком ваги та елементом для підвішування вантажу, шкалоносій зі шкалою відповідно технічному рішенню, що пропонується у середині пружини розміщений підвішувальний елемент, виконаний у вигляді планки, верхній кінець якої з'єднаний з пружиною завдяки підстрілки, а нижній кінець розташований в отворі, виконаному в корпусі, при цьому пружина виконана зі сталі діаметром 1,600мм-1,603мм з 13,5 робочими витками, при цьому шкалоносій має вікно уздовж усієї шкали, яка має робочу довжину 90мм Виконання чутливого елемента у вигляді сталевої пружини діаметром 1,600мм-1,603мм з 13,5 робочими витками та підвішу вального елемента у вигляді планки надає можливість вимірювати з точністю 100г та надійністю у всьому діапазоні вимірювання та підвищує зручність у експлуатації безгирьових вапв. ї CO 00 1864 Безгирьові ваги, що заявляються, представлені па креслені, де фіг 1 - ваги у повздовжньому розрізі, фіг 2 - безгирьові ваги, вигляд спереду, фіг 3 - безгирьові ваги, вигляд з торця Безгирьові ваги мають корпус 1, усередині корпусу уздовж його вертикальної осі розміщена сталева пружина 2 усередині пружини розміщена підвішувальна планка 3, яка угорі з'єднана з пружиною завдяки підстрілки 4, на котрій розташований стрілочний покажчик ваги 5 Нижній кінець підвищувальної планки, розташований в отворі виконаному в корпусі 1, з'єднаний з елементом для підвищування вантажу 6 Угорі корпус забезпечений прорізом для закріплення кольца 7, за яке утримують ваги З корпусом з'єднаний шкалоносій 8, який має ноніусну планку 9 Для здійснення контролю за покажчиком ваги шкалоносій обладнаний вікном 10 уздовж усієї шкали Безгирьові ваги працюють слідуючим чином Безгирьові ваги утримують за кольцо 7 При розміщенні вантажу на елементі для підвішування вантажу 6, зусиллі через підвішувальну планку З передаються пружині 2, яка переміщується вертикально донизу, уздовж корпусу 1 Разом з переміщенням планки, переміщується стрілочний показчик ваги 5, який фіксує вагу на шкалі 9 Після зняття вантажу пружина повертається до початкового стану При цьому стрілка показчика ваги 5 повертається у початкове положення Таким чином, під дією вантажу пружина стискається а по завершенню зважування повертається у вихідне положення Були проведені випробування пристрою який пропонується Застосувалася пружина зі сталі ГОСТ 9389-75 діаметром 1 600мм-1,603мм з 13,5 робочими витками При доданні безгирьовим вагам зусилля у 9,7кг у КІЛЬКОСТІ 500 разів стрілка показувала вагу без відхилень Фіг 1 0 Комп ютерна верстка Н Лисенко Підписано до друку 05 07 2003 Тираж 39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності Львівська площа 8 м Київ МСП 04655 Україна ТОВ "Міжнародний науковий комітет вул Артема 77 м Київ 04050 Україна
