Світлоіндикатор для відображення інформації залізничної автоматики на пультах-табло і пультах-маніпуляторах

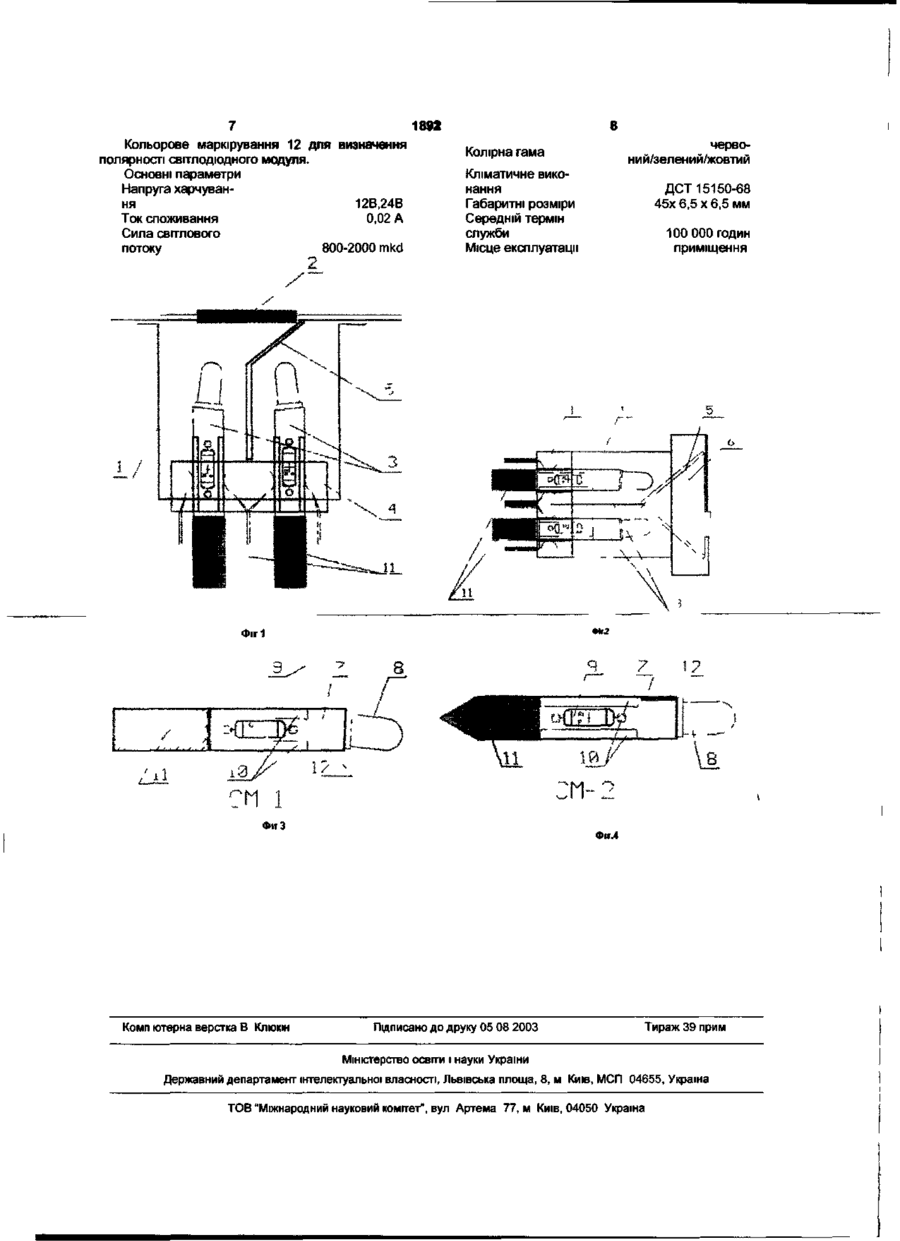

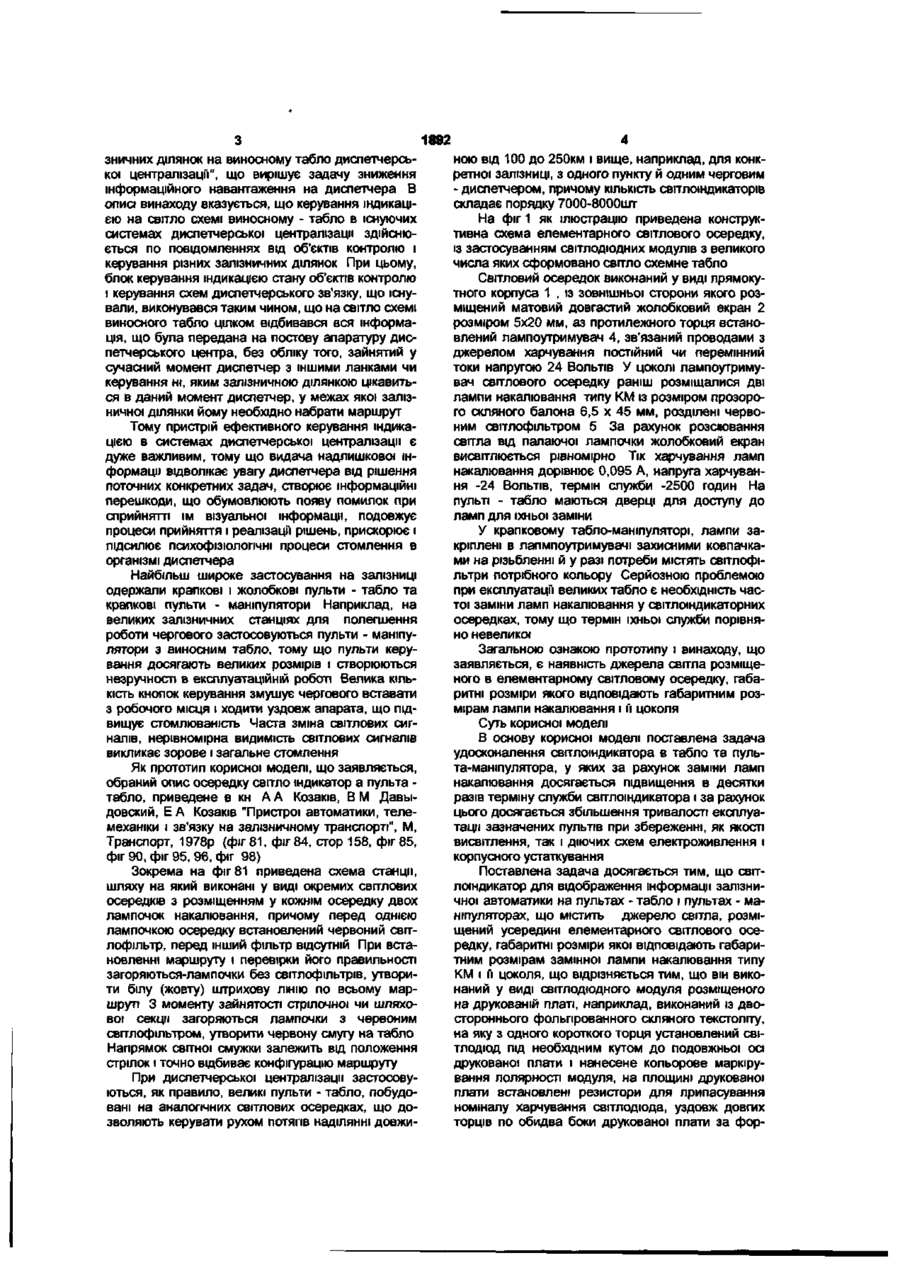

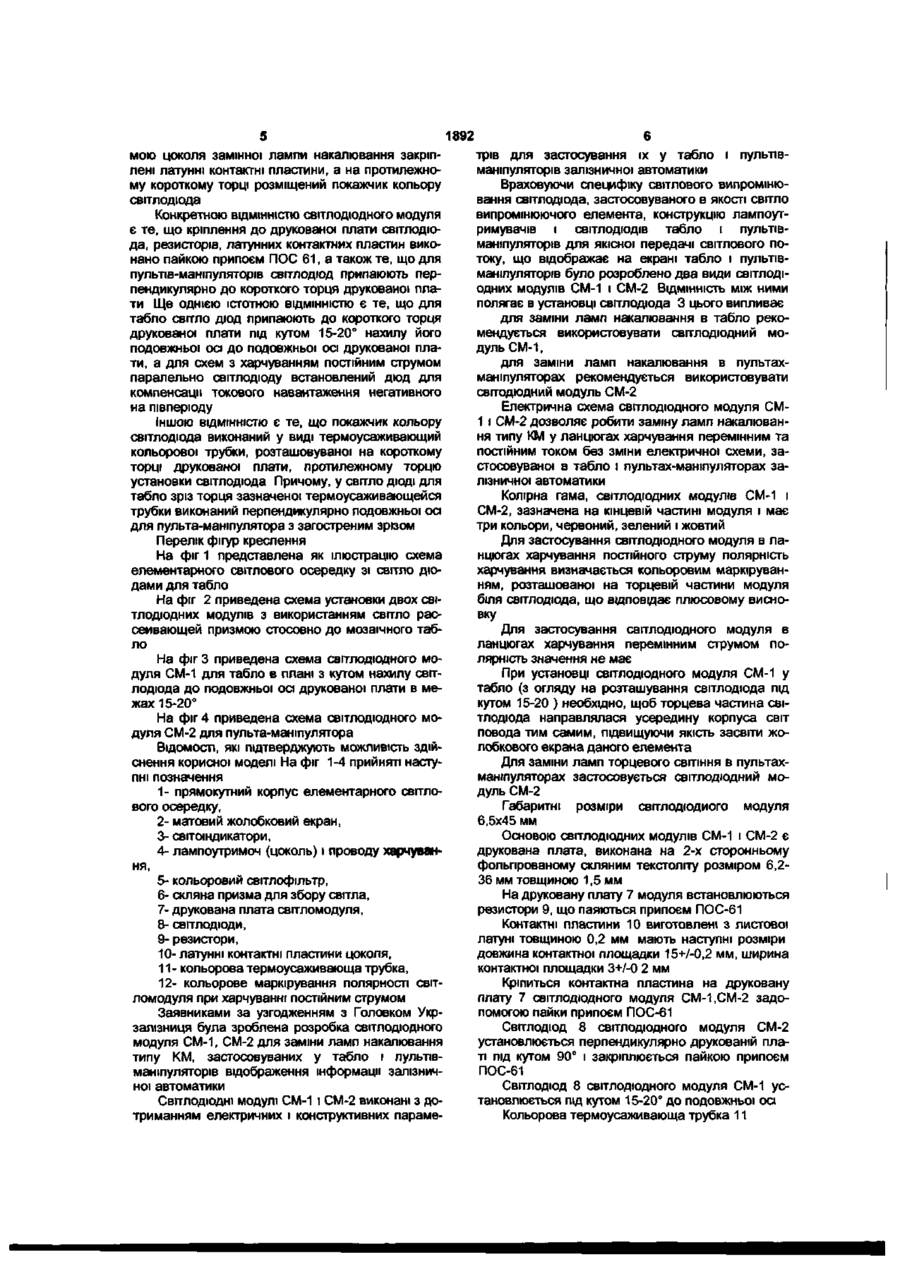

1. Світлоіндикатор для відображення інформації залізничної автоматики на пультахтабло і пультах-маніпуляторах, що містить джерело світла, розміщене усередині елементарного світлового осередку, габаритні розміри якого відповідають габаритним розмірам лампи розжарювання типу KM і її цоколя, який відрізняється тим, що він виконаний у вигляді світлодіодного модуля, розміщеного на друкованій платі, наприклад, виконаній із двостороннього фольгового скляного текстоліту, на якій з одного короткого торця установлений світлодіод під необхідним кутом до подовжньої осі друкованої плати і нанесено кольорове маркування полярності модуля, на площині друкованої плати встановлені резистори для припасування номіналу живлення світлодіода, уздовж довгих торців по обидва боки друкованої плати за формою цоколя замінної лампи розжа рювання закріплені латунні контактні пластини, а на протилежному короткому торці розміщений показник кольору світлодіода. 2. Світлоіндикатор за п. 1, який відрізняється тим, що для пультів-маніпуляторів світлодіод припаюють перпендикулярно до короткого торця друкованої плати. 3. Світлоіндикатор за п. 1, який відрізняється тим, що для пультів-табло світлодіод припаюють до короткого торця друкованої плати під кутом 1520° нахилу його подовжньої осі до подовжньої осі друкованої плати. 4. Світлоіндикатор за п. 1, який відрізняється тим, що для схеми живлення перемінним струмом паралельно світлодіоду встановлений діод для компенсації струмового навантаження негативного напівперіоду. 5. Світлоіндикатор за п. 1, який відрізняється тим, що показник кольору світлодіода виконаний у вигляді термоусадкової кольорової трубки, розташованої на короткому торці друкованої плати, протилежному торцю установки світлодіода, причому у світломодулі для пульта-табло зріз торця термоусадкової трубки виконаний перпендикулярно подовжній осі, а для пульта-маніпулятора - із загостреним кінцем. CM 00 Винахід відноситься до області організації і керування рухом на залізницях, конкретно до світлосигнальних пристроїв, застосовуваним на залізничних станціях і диспетчерській централізації в пультах - табло і пультах - маніпуляторах. Відомо широке застосування світлових пристроїв при керуванні рухом на залізниці, Наприклад, ще в 50-і роки в книзі Ф.И. Марушко, А.В. Старостина "Диспетчерська централізація, М, Трансзалізвидат, 1953, с.119 описана апаратура керування, яка застосовувалася, що включала окремі секції шафового типу, на передній вертикальній панелі яких угорі наносився схематичний план ділянки у виді табло з контрольними лампочками: 1) лампочки контролю вільність коли; 2) лампочки контролю ізольованих стрілочних секцій; 3) лампочки контролю ділянок наближення і видалення; 4) лампочки контролю стану перегонів; 5) лампочки контролю зрізу стрілок. Ефективна і безпечна експлуатація залізничного транспорту немислима без пристроїв, призначених для диспетчерського чи автоматичних (на основі використання ЕОМ) контролю і регулювання руху потягів у системах дистанційного чи автоматичного керування стрільцями і сигналами залізничних ділянок. Наприклад, по а.с. СРСР № 398439, B61L 27/00, бюл.№38 від 27.09.1973р. відомо "Пристрій оперативного регулювання обсягу показань станів об'єктів контролю і керування залі 1892 зничних ділянок на виносному табло диспетчерської централізації", що вирішує задачу зниження інформаційного навантаження на диспетчера В описі винаходу вказується, що керування індикацією на світло схемі виносному - табло в існуючих системах диспетчерської централізації здійснюється по повідомленнях від об'єктів контролю і керування різних залізничних ділянок При цьому, блок керування індикацією стану об'єктів контролю і керування схем диспетчерського зв'язку, що існували, виконувався таким чином, що на світло схемі виносного табло цілком відбивався вся інформація, що була передана на постову апаратуру диспетчерського центра, без обліку того, зайнятий у сучасний момент диспетчер з іншими ланками чи керування ні, яким залізничною ділянкою цікавиться в даний момент диспетчер, у межах якої залізничної ділянки йому необхідно набрати маршрут Тому пристрій ефективного керування індикацією в системах диспетчерської централізації є дуже важливим, тому що видача надлишкової інформації відволікає увагу диспетчера від рішення поточних конкретних задач, створює інформаційні перешкоди, що обумовлюють появу помилок при сприйнятті їм візуальної інформації, подовжує процеси прийняття і реалізації рішень, прискорює і підсилює психофізіологічні процеси стомлення в організмі диспетчера Найбільш широке застосування на залізниці одержали крапкові і жолобкові пульти - табло та крапкові пульти - маніпулятори Наприклад, на великих залізничних станціях для полегшення роботи чергового застосовуються пульти - маніпулятори з виносним табло, тому що пульти керування досягають великих розмірів і створюються незручності в експлуатаційній роботі Велика кількість кнопок керування змушує чергового вставати з робочого місця і ходити уздовж апарата, що підвищує стомлюваність Часта зміна світлових сигналів, нерівномірна видимість світлових сигналів викликає зорове і загальне стомлення Як прототип корисної моделі, що заявляється, обраний опис осередку світло індикатор а пульта табло, приведене в кн А А Козаків, В М Давыдовский, Е А Козаків "Пристрої автоматики, телемеханіки і зв'язку на залізничному транспорті", М, Транспорт, 1978р (фіг 81, фіг 84, стор 158, фіг 85, фіг 90, фіг 95, 96, фіг 98) Зокрема на фіг 81 приведена схема станції, шляху на який виконані у виді окремих світлових осередків з розміщенням у кожнім осередку двох лампочок накалювання, причому перед однією лампочкою осередку встановлений червоний світлофільтр, перед інший фільтр відсутній При встановленні маршруту і перевірки його правильності загоряються-лампочки без світлофільтрів, утворити білу (жовту) штрихову ЛІНІЮ по всьому маршруті 3 моменту зайнятості стрілочної чи шляхової секції загоряються лампочки з червоним світлофільтром, утворити червону смугу на табло Напрямок світної смужки залежить від положення стрілок і точно відбиває конфігурацію маршруту При диспетчерської централізації застосовуються, як правило, великі пульти - табло, побудовані на аналогічних світлових осередках, що дозволяють керувати рухом потягів наділянні довжи ною від 100 до 250км і вище, наприклад, для конкретної залізниці, з одного пункту й одним черговим - диспетчером, причому КІЛЬКІСТЬ світлоіндикаторів складає порядку 7000-8000шт На фіг 1 як ілюстрацію приведена конструктивна схема елементарного світлового осередку, із застосуванням світлодюдних модулів з великого числа яких сформовано світло схемне табло Світловий осередок виконаний у виді прямокутного корпуса 1 , із зовнішньої сторони якого розміщений матовий довгастий жолобковий екран 2 розміром 5x20 мм, аз протилежного торця встановлений лампоутримувач 4, зв'язаний проводами з джерелом харчування постійний чи перемінний токи напругою 24 Вольтів У цоколі лампоутримувач світлового осередку раніш розміщалися дві лампи накалювання типу KM із розміром прозорого скляного балона 6,5 х 45 мм, розділені червоним світлофільтром 5 За рахунок розсіювання світла від палаючої лампочки жолобковий екран висвітлюється рівномірно Тік харчування ламп накалювання дорівнює 0,095 А, напруга харчування -24 Вольтів, термін служби -2500 годин На пульті - табло маються дверці для доступу до ламп для їхньої заміни У крапковому табло-маніпуляторі, лампи закріплені в лапмпоутримувачі захисними ковпачками на різьбленні й у разі потреби містять світлофільтри потрібного кольору Серйозною проблемою при експлуатації великих табло є необхідність частої заміни ламп накалювання у світлоіндикаторних осередках, тому що термін їхньої служби порівняно невеликої Загальною ознакою прототипу і винаходу, що заявляється, є наявність джерела світла розміщеного в елементарному світловому осередку, габаритні розміри якого відповідають габаритним розмірам лампи накалювання і її цоколя Суть корисної моделі В основу корисної моделі поставлена задача удосконалення світлоіндикатора в табло та пульта-маніпулятора, у яких за рахунок заміни ламп накалювання досягається підвищення в десятки разів терміну служби світлоіндикатора і за рахунок цього досягається збільшення тривалості експлуатації зазначених пультів при збереженні, як якості висвітлення, так і діючих схем електроживлення і корпусного устаткування Поставлена задача досягається тим, що світлоїндикатор для відображення інформації залізничної автоматики на пультах - табло і пультах - маніпуляторах, що містить джерело світла, розміщений усередині елементарного світлового осередку, габаритні розміри якої відповідають габаритним розмірам замінної лампи накалювання типу KM і її цоколя, що відрізняється тим, що він виконаний у виді СВІТЛОДІОДНОГО модуля розміщеного на друкованій платі, наприклад, виконаний із двостороннього фольпрованного скляного текстоліту, на яку з одного короткого торця установлений світлодюд під необхідним кутом до подовжньої осі друкованої плати і нанесене кольорове маркірування полярності модуля, на площині друкованої плати встановлені резистори для припасування номіналу харчування світлодюда, уздовж довгих торців по обидва боки друкованої плати за фор 1892 мою цоколя замінної лампи накалювання закріплені латунні контактні пластини, а на протилежному короткому торці розміщений покажчик кольору світлодюда Конкретною ВІДМІННІСТЮ світлодюдного модуля є те, що кріплення до друкованої плати світлодюда, резисторів, латунних контактних пластин виконано пайкою припоєм ПОС 61, а також те, що для пультів-маніпуляторів світлодюд припаюють перпендикулярно до короткого торця друкованої плати Ще однією істотною ВІДМІННІСТЮ є те, що для табло світло діод припаюють до короткого торця друкованої плати під кутом 15-20° нахилу його подовжньої осі до подовжньої осі друкованої плати, а для схем з харчуванням постійним струмом паралельно світлодюду встановлений діод для компенсації токового навантаження негативного на півперюду іншою ВІДМІННІСТЮ є те, що покажчик кольору світлодюда виконаний у виді термоусаживающий кольорової трубки, розташовуваної на короткому торці друкованої плати, протилежному торцю установки світлодюда Причому, у світло ДІОДІ ДЛЯ табло зріз торця зазначеної термоусаживающеися трубки виконаний перпендикулярно подовжньої осі для пульта-маніпулятора з загостреним зрізом Перелік фігур креслення На фіг 1 представлена як ілюстрацію схема елементарного світлового осередку зі світло діодами для табло На фіг 2 приведена схема установки двох світлодюдних модулів з використанням світло рассеивающей призмою стосовно до мозаїчного табло На фіг 3 приведена схема світлодюдного модуля СМ-1 для табло в плані з кутом нахилу світлодюда до подовжньої осі друкованої плати в межах 15-20° На фіг 4 приведена схема світлодюдного модуля СМ-2 для пульта-маніпулятора ВІДОМОСТІ, ЯКІ підтверджують можливість здійснення корисної моделі На фіг 1-4 прийняті наступні позначення 1- прямокутний корпус елементарного світлового осередку, 2- матовий жолобковий екран, 3- світоіндикатори, 4- лампоутримоч (цоколь) і проводу харчування, 5- кольоровий світлофільтр, 6- скляна призма для збору світла, 7- друкована плата світломодуля, 8-світлодюди, 9- резистори, 10- латунні контактні пластини цоколя, 11 - кольорова термоусаживающа трубка, 12- кольорове маркірування полярності світломодуля при харчуванні постійним струмом Заявниками за узгодженням з Головком Укрзалізниця була зроблена розробка світлодюдного модуля СМ-1, СМ-2 для заміни ламп накалювання типу KM, застосовуваних у табло і пультівманіпуляторів відображення інформації залізничної автоматики СВІТЛОДЮДНІ модулі СМ-1 і СМ-2 виконані з дотриманням електричних і конструктивних параме трів для застосування їх у табло і пультівманіпуляторів залізничної автоматики Враховуючи специфіку світлового випромінювання світлодюда, застосовуваного в якості світло випромінюючого елемента, конструкцію лампоутримувачів і світлодюдів табло і пультівманіпуляторів для якісної передачі світлового потоку, що відображає на екрані табло і пультівманіпуляторів було розроблено два види СВІТЛОДІодних модулів СМ-1 і СМ-2 ВІДМІННІСТЬ МІЖ НИМИ полягає в установці світлодюда 3 цього випливає для заміни ламп накалювання в табло рекомендується використовувати світлодюдний модуль СМ-1, для заміни ламп накалювання в пультахманіпуляторах рекомендується використовувати світодюдний модуль СМ-2 Електрична схема світлодюдного модуля СМ1 і СМ-2 дозволяє робити заміну ламп накалювання типу КМ у ланцюгах харчування перемінним та постійним током без зміни електричної схеми, застосовуваної в табло і пультах-маніпуляторах залізничної автоматики Колірна гама, світлодюдних модулів СМ-1 і СМ-2, зазначена на кінцевій частині модуля і має три кольори, червоний, зелений і жовтий Для застосування світлодюдного модуля в ланцюгах харчування постійного струму полярність харчування визначається кольоровим маркіруванням, розташованої на торцевій частини модуля біля світлодюда, що відповідає плюсовому висновку Для застосування світлодюдного модуля в ланцюгах харчування перемінним струмом полярність значення не має При установці світлодюдного модуля СМ-1 у табло (з огляду на розташування світлодюда під кутом 15-20 ) необхідно, щоб торцева частина світлодюда направлялася усередину корпуса світ повода тим самим, підвищуючи якість засвіти жолобкового екрана даного елемента Для заміни ламп торцевого СВІТІННЯ В пультахманіпуляторах застосовується світлодюдний модуль СМ-2 Габаритні розміри світлодюдиого модуля 6,5x45 мм Основою світлодюдних модулів СМ-1 і СМ-2 є друкована плата, виконана на 2-х сторонньому фольпрованому скляним текстоліту розміром 6,236 мм товщиною 1,5 мм На друковану плату 7 модуля встановлюються резистори 9, що паяються припоєм ПОС-61 Контактні пластини 10 виготовлені з листової латуні товщиною 0,2 мм мають наступні розміри довжина контактної площадки 15+/-0.2 мм, ширина контактної площадки 3+/-0 2 мм Кріпиться контактна пластина на друковану плату 7 світлодюдного модуля СМ-1,СМ-2 задопомогою пайки припоєм ПОС-61 Світлодюд 8 світлодюдного модуля СМ-2 установлюється перпендикулярно друкованій платі під кутом 90° і закріплюється пайкою припоєм ПОС-61 Світлодюд 8 світлодюдного модуля СМ-1 установлюється під кутом 15-20° до подовжньої осі Кольорова термоусаживающа трубка 11 1892 Кольорове маркірування 12 для визначення полярності світлодюдного модуля. Основні параметри Напруга харчування 12В.24В Ток споживання 0,02 А Сила світлового потоку 800-2000 mkd червоний/зелений/жовтий Колірна гама Кліматичне виконання Габаритні розміри Середній термін служби Місце експлуатації ДСТ 15150-68 45x6,5x6,5 мм 100 000 годин приміщення Фіг 1 Фіг З Комп ютерна верстка В Клюкін Фіг.4 Підписано до друку 05 08 2003 Тираж 39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП 04655, Україна ТОВ "Міжнародний науковий комггет", вул Артема 77, м Київ, 04050 Україна
