Мішалка

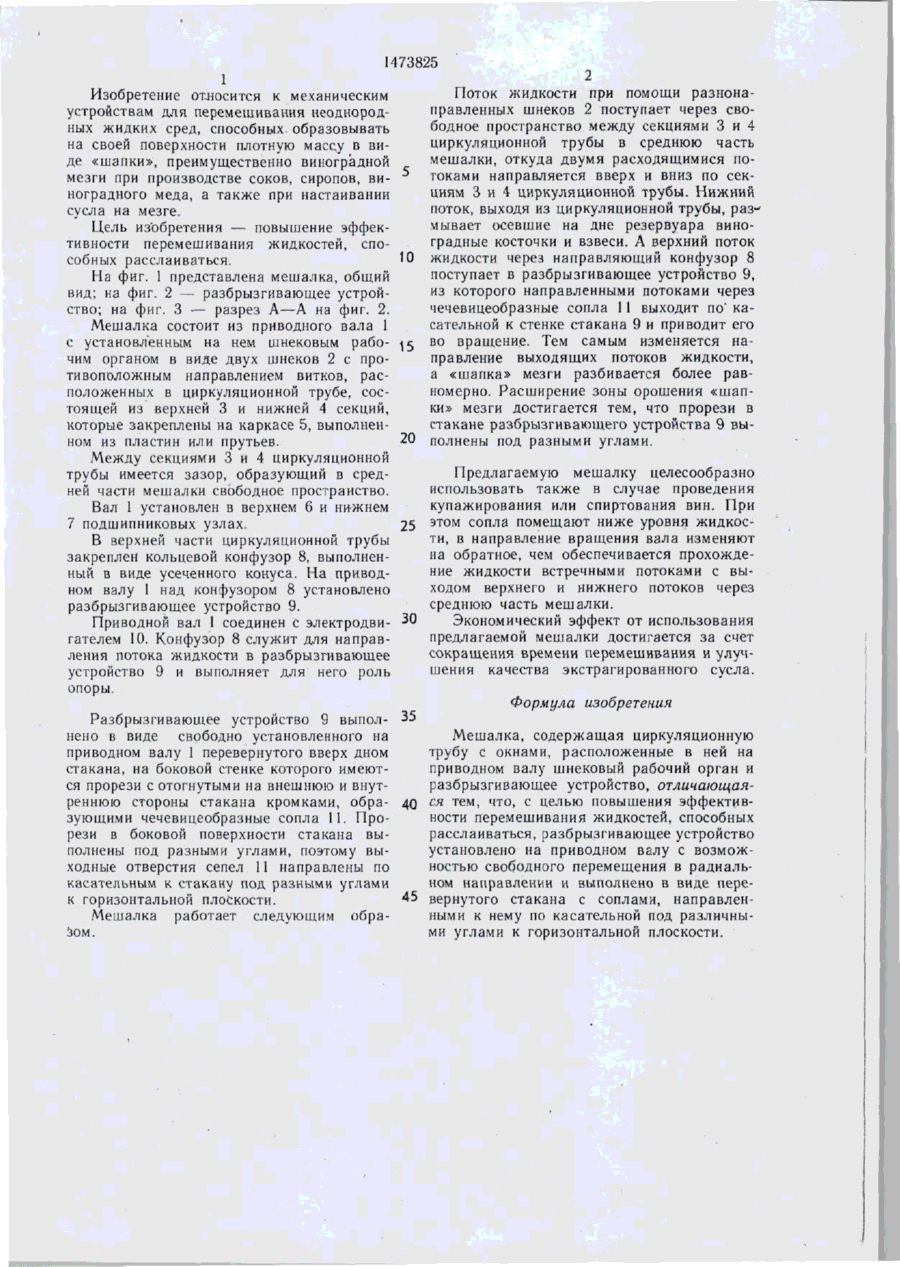

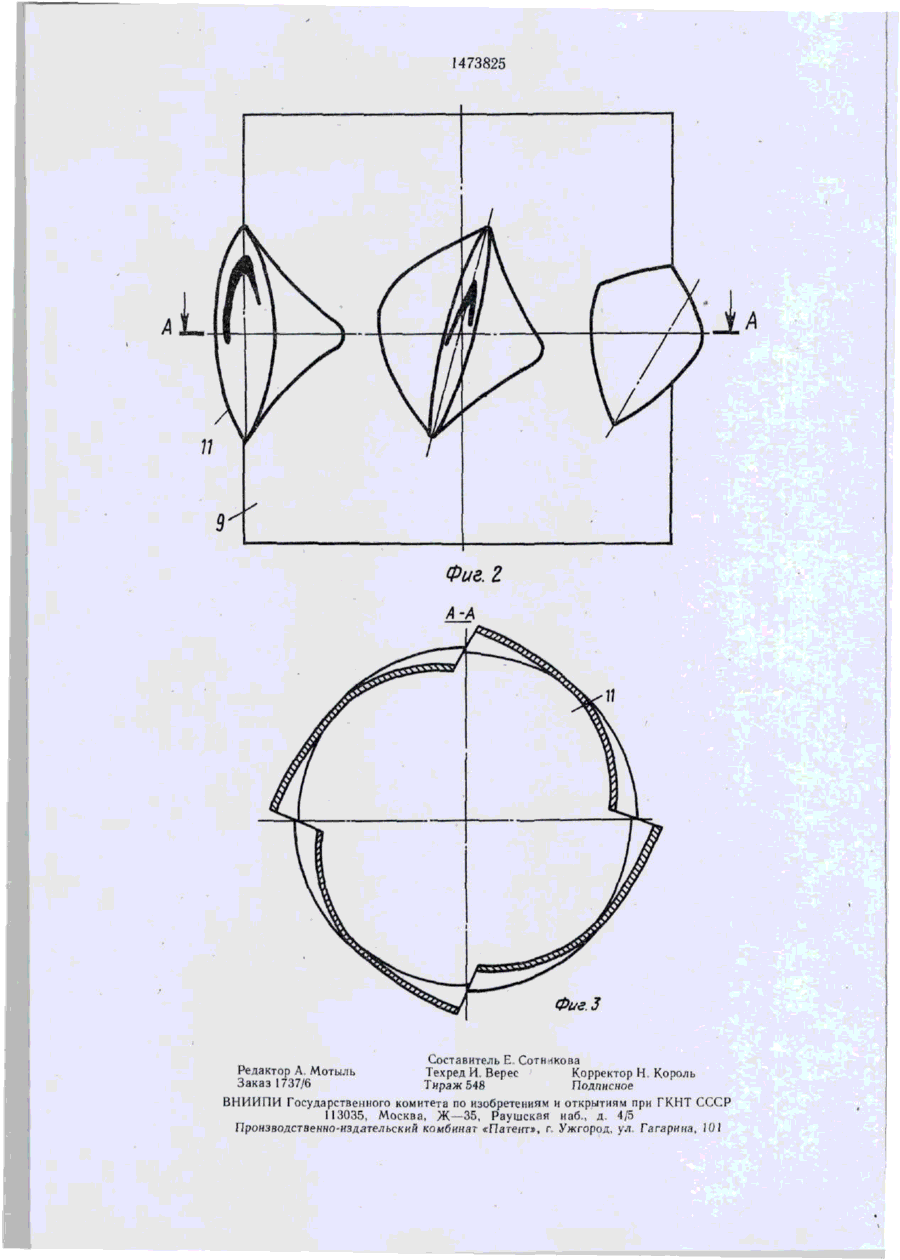

Изобретение относится к механическим устройствам для перемешивания неоднородных жидких сред, способных образовывать на своей поверхности массу в виде «шапки», и позволяет повысить эффективность перемешивания жидкостей. Мешалка сос тоит из вала I с жестко закрепленными на нем разнонаправленными шнеками 2, расположенными в верхней 3 и нижней 4 секциях циркуляционной трубы, которые закреплены на каркасе 5 и образуют в средней части мешалки свободное пространство. В верхней части мешалки расположено свободно вращающееся на валу разбрызгивающее устройство 9, которое выполнено в виде перевернутого вверх дном стакана, в боковой стенке которого выполнены под разными углами чечевииеобразные сопла. ЖИДКОСТЬ через свободное пространство в сред-ней части мешалки поступает двумя взаимно противоположными потоками в верхнюю и нижнюю секции циркуляционной трубы. Верхний поток через сопла разбрызгивающего устройства поступает под разными углами на «шапку» мезги и полностью разбивает ее. При этом разбрызгивающее устройство под действием реактивной силы потока приводится во вращение. 3 ил. 1 00 го Фиг 7 1473825 1 Поток жидкости при помощи разнонаИзобретение относится к механическим правленных шнеков 2 поступает через своустройствам для перемешивания неоднородбодное пространство между секциями 3 и 4 ных жидких сред, способных образовывать циркуляционной трубы в среднюю часть на своей поверхности плотную массу в вимешалки, откуда двумя расходящимися поде «шапки», преимущественно виноградной мезги при производстве соков, сиропов, ви- 5 токами направляется вверх и вниз по секциям 3 и 4 циркуляционной трубы. Нижний ноградного меда, а также при настаивании поток, выходя из циркуляционной трубы, разсусла на мезге. мывает осевшие на дне резервуара виноЦель изобретения -- повышение эффекградные косточки и взвеси. А верхний поток тивности перемешивания жидкостей, спо10 жидкости через направляющий конфузор 8 собных расслаиваться. поступает в разбрызгивающее устройство 9, На фиг. ! представлена мешалка, общий из которого направленными потоками через вид; на фиг. 2 -- разбрызгивающее устройчечевицеобразные сопла 11 выходит по' каство; на фиг. 3 -- разрез А—А на фиг. 2. сательной к стенке стакана 9 и приводит его Мешалка состоит из приводного вала І с установленным на нем шнековым рабо- 15 в 0 вращение. Тем самым изменяется начим органом в виде двух шнеков 2 с проправление выходящих потоков жидкости, тивоположным направлением витков, раса «шапка» мезги разбивается более равположенных в циркуляционной трубе, сосномерно. Расширение зоны орошения «шаптоящей из верхней 3 и нижней 4 секций, ки» мезги достигается тем, что прорези в которые закреплены на каркасе 5, выполненстакане разбрызгивающего устройства 9 вы20 полнены под разными углами. ном из пластин или прутьев. Между секциями 3 и 4 циркуляционной Предлагаемую мешалку целесообразно трубы имеется зазор, образующий в средиспользовать также в случае проведения ней части мешалки свободное пространство. купажирования или спиртования вин. При Вал 1 установлен в верхнем 6 и нижнем 7 подшипниковых узлах. 25 этом сопла помещают ниже уровня жидкости, в направление вращения вала изменяют В верхней части циркуляционной трубы на обратное, чем обеспечивается прохождезакреплен кольцевой конфузор 8, выполненние жидкости встречными потоками с выный в виде усеченного конуса. На приводходом верхнего и нижнего потоков через ном валу 1 над конфузором 8 установлено среднюю часть мешалки. разбрызгивающее устройство 9. Экономический эффект от использования Приводной вал 1 соединен с электродви- 30 предлагаемой мешалки достигается за счет гателем 10. Конфузор 8 служит для направсокращения времени перемешивания и улучления потока жидкости в разбрызгивающее шения качества экстрагированного сусла. устройство 9 и выполняет для него роль опоры. Формула изобретения Разбрызгивающее устройство 9 выпол- 35 нено в виде свободно установленного на Мешалка, содержащая циркуляционную приводном валу 1 перевернутого вверх дном трубу с окнами, расположенные в ней на стакана, на боковой стенке которого имеютприводном валу шнековый рабочий орган и ся прорези с отогнутыми на внешнюю и внутразбрызгивающее устройство, отличающаяся тем чт0 с реннюю стороны стакана кромками, обра- 4Q Целью повышения эффективзующими чечевицеобразные сопла 11. Проности перемешивания жидкостей, способных рези в боковой поверхности стакана вырасслаиваться, разбрызгивающее устройство полнены под разными углами, поэтому выустановлено на приводном валу с возможходные отверстия сепел II направлены по ностью свободного перемещения в радиалькасательным к стакану под разными углами ном направлении и выполнено в виде пере45 вернутого стакана с соплами, направленк горизонтальной плоскости. ными к нему по касательной под различныМешалка работает следующим обрами углами к горизонтальной плоскости. зом. 1473825 Фиг. 3 Составитель Е. Сотшкова Техред И. Верес Корректор Н Король Тираж 548 ' Подписное ВНИИПИ Государственного комитета по изобретениям н открытиям при ГКНТ СССР 113035, Москва, Ж—35, Раушская наб., д. 4/5 Производственно-издательский комбинат «Патент», г. Ужгород, ул. Гагарина, 101 Редактор А. Мотыль Заказ 1737/6
