Пристрій індикації номера викликаючого абонента на телефонному апараті абонента, що викликається
Номер патенту: 19468
Опубліковано: 25.12.1997
Автори: Устинов Юрій Євгенійович, Новський Володимир Олександрович, Самкова Вікторія Юхимівна, Рибчинський Юхим Борисович, Самков Олександр Всеволодович
Формула / Реферат

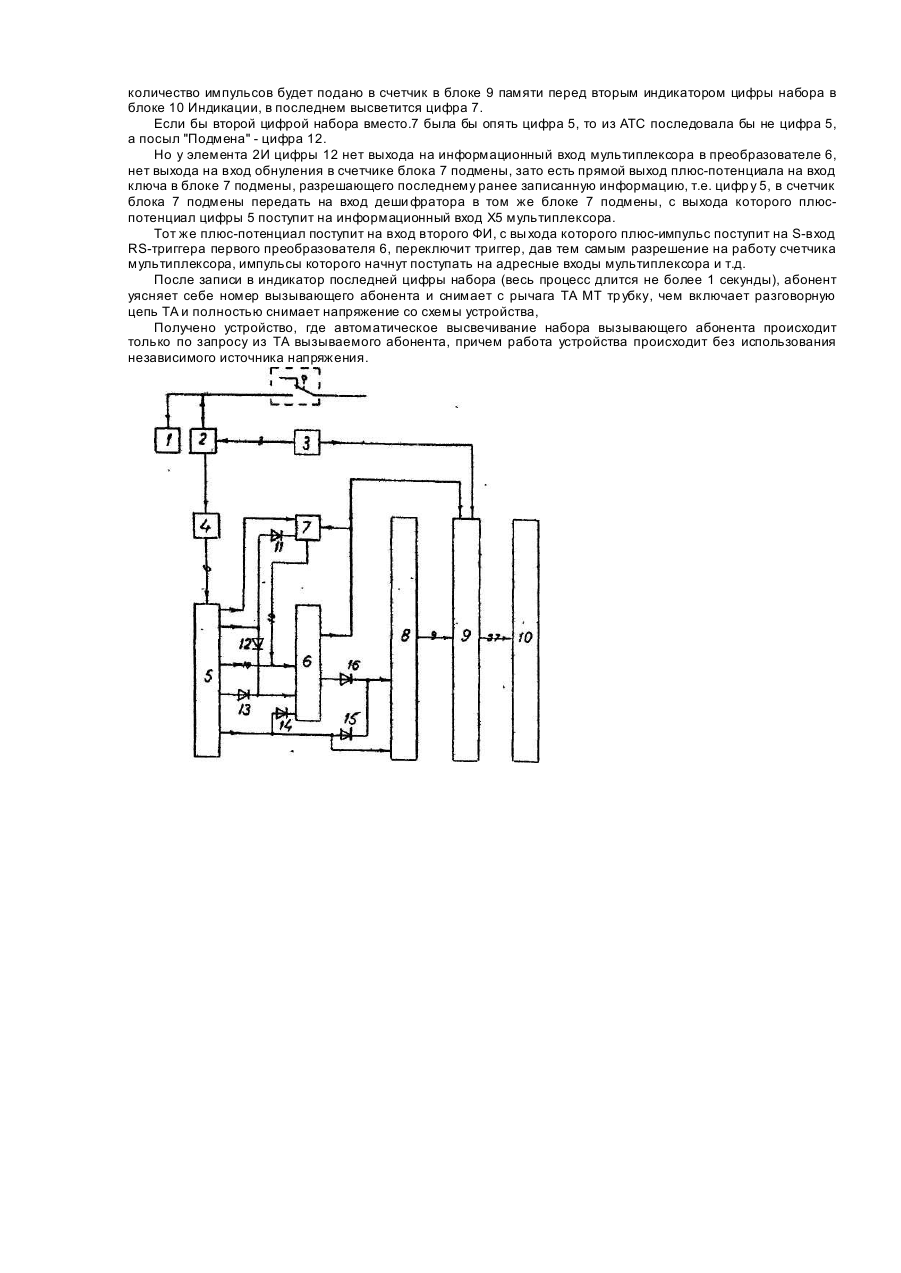

Устройство индикации номера вызывающего абонента на телефонном аппарате вызываемого абонента, содержащее на стороне вызываемого абонента последовательно соединенные блок фильтров и дешифратор кода, а также последовательно соединенные преобразователь, распределитель, блок памяти и блок индикации, отличающееся тем, что введены блок литания, блок сопряжения, контроллер, блок подмены, диоды с первого по шестой, причем блок питания соединен по входу с замыкающим контактом переключающего контакта телефонного аппарата, с которым блок сопряжения соединен двухсторонней связью, кроме того, блок сопряжения по трем раздельным входам соединен с тремя раздельными выходами контроллера, а по выходу соединен с блоком фильтров, который шестью раздельными выходами соединен с шестью раздельными входами дешифратора кода, который по первому выходу соединён с первым входом блока подмены, второй выход дешифратора кода через диод первый соединен со вторым входом блока подмены, а через диод второй с первым входом преобразователя, с которым также, но через диод третий соединен третий выход дешифратора кода, четвертый выход которого соединен со вторым входом распределителя, а через диод четвертый соединен со вторым входом преобразователя и через диод пятый соединен с первым входом распределителя, который также через диод шестой соединен с первым выходом преобразователя, десять третьих входов которого соединены соответственно как с десятью выходами блока подмены, так и с десятью пятыми выходами дешифратора кода, третий вход блока подмены соединен со вторым выходом преобразователя, который также соединен с первым входом блока памяти, второй вход которого соединен с четвертым выходом контроллера, выходы с первого по восьмой распределителя соединены соответственно с третьего по десятый входами блока памяти, одиннадцатый вход которого соединен с девятым выходом распределителя, пятьдесят шесть знаковых выходов и один выход синхронизирующего напряжения блока памяти соединены соответственно с пятьюдесятью семью входами блока индикации.
Текст

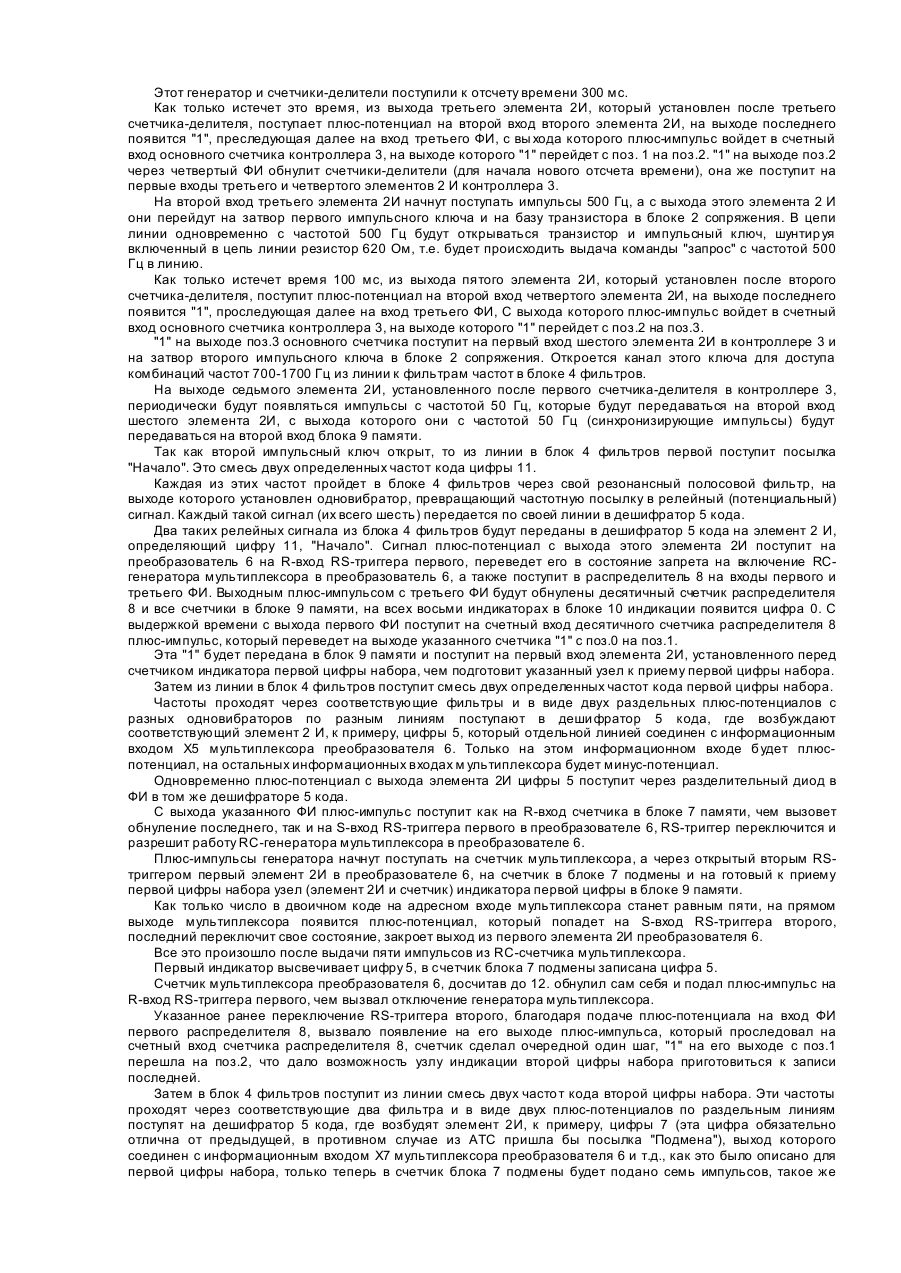

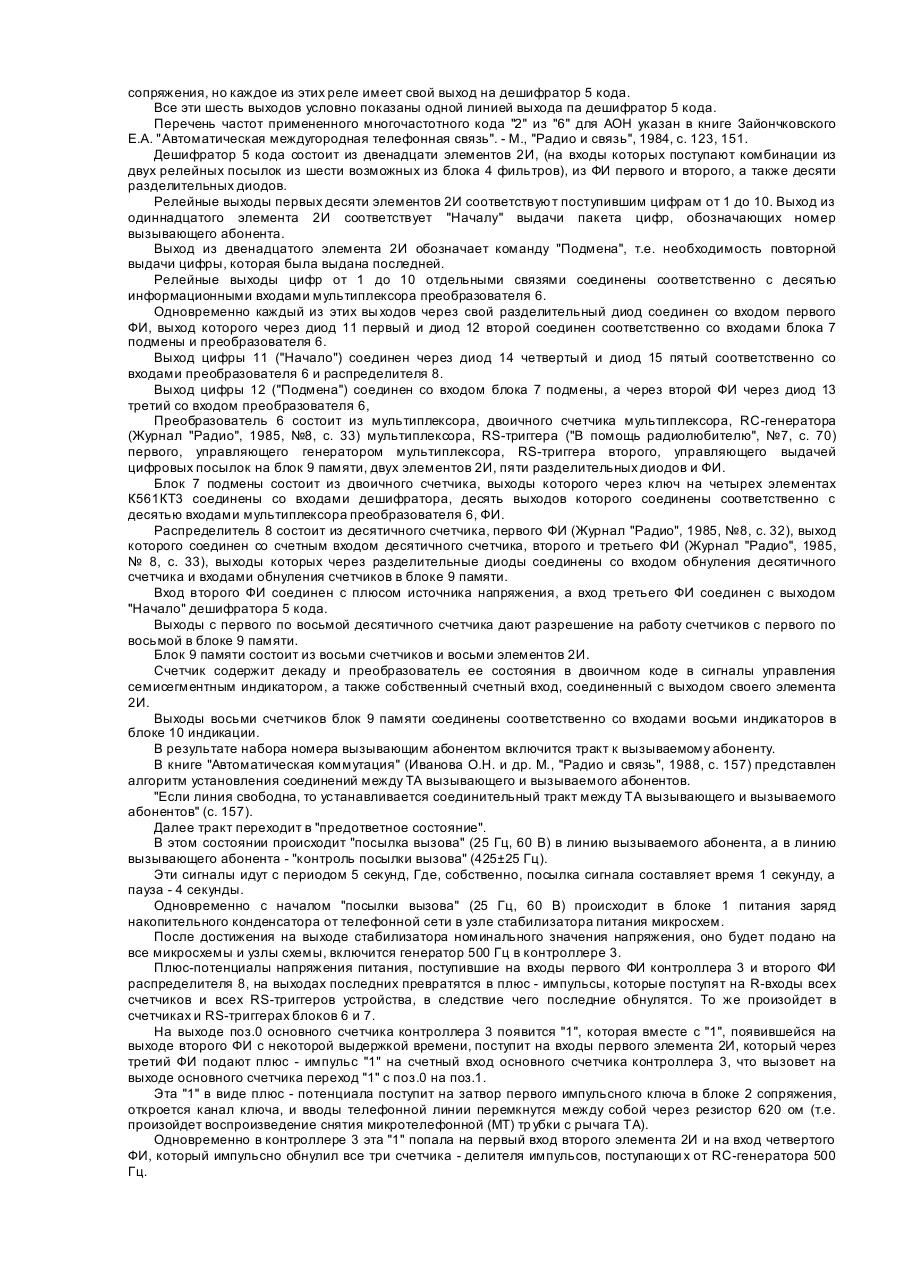

Изобретение относится к автоматической телефонной связи и может использоваться для определения номера телефона, откуда производится вызов. Известно устройство для индикации номера вызывающего абонента на телефонном аппарате (ТА) вызываемого абонента, содержащее на АТС блок управления и коммутации, соединенный с абонентским комплектом, к которому подключен блок автоматического определения номера (АОН) [Иванова О.Н. Автоматические системы коммутации. М., "Связь", 1978, с. 387]. Однако это устройство имеет низкое быстродействие при регистрации номера вызывающего абонента. Наиболее близким по технической сущности является устройство для индикации номера, вызывающего абонента на ТА вызываемого абонента [Авт.св. СССР № 788431, кл. Η 04 Μ 1/57], содержащее на абонентской стороне: блок фильтров, дешифратор кода, элемент И, преобразователь, распределитель, блок памяти и блок индикации. Из описания следует (см.колонку 3, ряды 20 и ниже), что достаточно номеронабирателем набрать номер вызываемого абонента, как начинается процесс выдачи номера вызываемого абонента. На фиг. также отсутствует соответствующая связь схемы с АТС. Выдача номера должна происходить только в том случае, если у вызываемого абонента имеется приемная аппаратура для этого. Задачей предлагаемого устройства является автоматическое получение номера вызывающего абонента только по запросу из ТА вызываемого абонента, а также осуществление работы устройства АОН без использования независимого источника напряжения, что технически решается использованием аппаратуры АТС, предназначенной для учета стоимости междугородных переговоров, а также использованием вызывной посылки от АТС для заряда электроэнергией накопительного конденсатора. Все это достигается тем, что в известное устройство, содержащее на стороне вызываемого абонента последовательно соединенные блок фильтров и дешифратор кода, а также последовательно соединенные преобразователь, распределитель, блок памяти и блок индикации, введены блок питания, блок сопряжения, контроллер, блок подмены, диоды с первого по шестой, причем блок питания соединен по входу с замыкающим контактом переключающего контакта телефонного аппарата, с которым блок сопряжения соединен двусторонней связью, кроме того, блок сопряжения по трем раздельным входам соединен с тремя раздельными выходами контроллера, а по выходу соединен с блоком фильтров, который шестью раздельными выходами соединен с шестью раздельными входами дешифратора кода, который по первому выходу соединен с первым входом блока подмены, второй выход дешифратора кода через диод первый соединен со вторым входом блока подмены, а через диод второй с первым входом преобразователя, с которым также, но через диод третий соединен третий выход дешифратора кода, четвертый выход которого соединен со вторым входом распределителя, а через диод четвертый соединен со вторым входом преобразователя и через диод пятый соединен с первым входом распределителя, который также через диод шестой соединен с первым выходом преобразователя, десять третьих входов которого соединены соответственно как с десятью выходами блока подмены, так и с десятью пятыми выходами дешифратора кода, третий вход блока подмены соединен со вторым выходом преобразователя, который также соединен с первым входом блока памяти, второй вход которого соединен с четвертым выходом контроллера, выходы с первого по восьмой распределителя соединены соответственно с третьего по десятый входами блока памяти, одиннадцатый вход которого соединен с девятым выходом распределителя, пятьдесят шесть знаковых выходов и один выход синхронизирующего напряжения блока памяти соединены соответственно с пятьюдесятью семью входами блока индикации. На чертеже ТА изображен условно в виде его вводного контакта на переключение. Телефонная линия до и после ТА именуется одним словом - линия. На чертеже представлена блок-схема устройства. Устройство содержит блок 1 питания, блок 2 сопряжения, контроллер 3, блок 4 фильтров, дешифратор 5 кода, преобразователь 6, блок 7 подмены, распределитель 8, блок 9 памяти, блок 10 индикации, диод 11 первый, диод 12 второй, диод 13 третий, диод 14 четвертый, диод 15 пятый и диод 16 шестой. Связи подачи напряжения от блока 1 питания к блокам схемы условно не показаны. Блок 1 питания - это выпрямительный мост, соединенный через замыкающий контакт ТА с линией через конденсатор, на выходе моста установлен узел стабилизации напряжения, от которого через диод поступает напряжение на накопительный конденсатор. Последний питает напряжением схему устройства. Блок 2 сопряжения представляет собой выпрямительный мост, соединенный через замыкающий контакт ТА с линией. Выход моста соединен со входом первого импульсного ключа (типа КР1014КТ1 А) через цепочку параллельно включенных транзистора и резистора 620 Ом. Выход ключа соединен с минусом источника напряжения. Тот же выход моста непосредственно соединен со входом второго импульсного ключа, выход которого через конденсатор соединен с блоком 4 фильтров. Контроллер 3 управляет последовательностью выполнения всех команд взаимодействия с АТС. Он состоит из основного (десятичного) счетчика, одного RC-генератора на частоту 500 Гц (Журнал "Радио", 1984, №12, с. 32), деление частоты которого выполняют три двоичных счетчика, четырех формирователей импульса (ФИ) Журнал "Радио", 1985, №8, с. 32, 33), семи элементов 2И и семи разделительных диодов. Блок 4 фильтров состоит из шести резонансных реле, каждое из которых представляет собой полосовой фильтр (Журнал "Радио", 1991, №4, с. 64), на выходе которого установлен стандартный одновибратор, собранный из двух элементов 2ИЛИ-НЕ, Следовательно, каждая пропущенная фильтром посылка частоты на выходе одновибратора превращается в релейный сигнал. Данный блок 4 фильтров имеет один общий вход для всех шести резонансных реле от блока 2 сопряжения, но каждое из этих реле имеет свой выход на дешифратор 5 кода. Все эти шесть выходов условно показаны одной линией выхода па дешифратор 5 кода. Перечень частот примененного многочастотного кода "2" из "6" для АОН указан в книге Зайончковского Е.А. "Автоматическая междугородная телефонная связь". - М., "Радио и связь", 1984, с. 123, 151. Дешифратор 5 кода состоит из двенадцати элементов 2И, (на входы которых поступают комбинации из двух релейных посылок из шести возможных из блока 4 фильтров), из ФИ первого и второго, а также десяти разделительных диодов. Релейные выходы первых десяти элементов 2И соответствуют поступившим цифрам от 1 до 10. Выход из одиннадцатого элемента 2И соответствует "Началу" выдачи пакета цифр, обозначающих номер вызывающего абонента. Выход из двенадцатого элемента 2И обозначает команду "Подмена", т.е. необходимость повторной выдачи цифры, которая была выдана последней. Релейные выходы цифр от 1 до 10 отдельными связями соединены соответственно с десятью информационными входами мультиплексора преобразователя 6. Одновременно каждый из этих вы ходов через свой разделительный диод соединен со входом первого ФИ, выход которого через диод 11 первый и диод 12 второй соединен соответственно со входами блока 7 подмены и преобразователя 6. Выход цифры 11 ("Начало") соединен через диод 14 четвертый и диод 15 пятый соответственно со входами преобразователя 6 и распределителя 8. Выход цифры 12 ("Подмена") соединен со входом блока 7 подмены, а через второй ФИ через диод 13 третий со входом преобразователя 6, Преобразователь 6 состоит из мультиплексора, двоичного счетчика мультиплексора, RC-генератора (Журнал "Радио", 1985, №8, с. 33) мультиплексора, RS-триггера ("В помощь радиолюбителю", №7, с. 70) первого, управляющего генератором мультиплексора, RS-триггера второго, управляющего выдачей цифровых посылок на блок 9 памяти, двух элементов 2И, пяти разделительных диодов и ФИ. Блок 7 подмены состоит из двоичного счетчика, выходы которого через ключ на четырех элементах К561КТ3 соединены со входами дешифратора, десять выходов которого соединены соответственно с десятью входами мультиплексора преобразователя 6, ФИ. Распределитель 8 состоит из десятичного счетчика, первого ФИ (Журнал "Радио", 1985, №8, с. 32), выход которого соединен со счетным входом десятичного счетчика, второго и третьего ФИ (Журнал "Радио", 1985, № 8, с. 33), выходы которых через разделительные диоды соединены со входом обнуления десятичного счетчика и входами обнуления счетчиков в блоке 9 памяти. Вход второго ФИ соединен с плюсом источника напряжения, а вход третьего ФИ соединен с выходом "Начало" дешифратора 5 кода. Выходы с первого по восьмой десятичного счетчика дают разрешение на работу счетчиков с первого по восьмой в блоке 9 памяти. Блок 9 памяти состоит из восьми счетчиков и восьми элементов 2И. Счетчик содержит декаду и преобразователь ее состояния в двоичном коде в сигналы управления семисегментным индикатором, а также собственный счетный вход, соединенный с выходом своего элемента 2И. Выходы восьми счетчиков блок 9 памяти соединены соответственно со входами восьми индикаторов в блоке 10 индикации. В результате набора номера вызывающим абонентом включится тракт к вызываемому абоненту. В книге "Автоматическая коммутация" (Иванова О.Н. и др. М., "Радио и связь", 1988, с. 157) представлен алгоритм установления соединений между ТА вызывающего и вызываемого абонентов. "Если линия свободна, то устанавливается соединительный тракт между ТА вызывающего и вызываемого абонентов" (с. 157). Далее тракт переходит в "предответное состояние". В этом состоянии происходит "посылка вызова" (25 Гц, 60 В) в линию вызываемого абонента, а в линию вызывающего абонента - "контроль посылки вызова" (425±25 Гц). Эти сигналы идут с периодом 5 секунд, Где, собственно, посылка сигнала составляет время 1 секунду, а пауза - 4 секунды. Одновременно с началом "посылки вызова" (25 Гц, 60 В) происходит в блоке 1 питания заряд накопительного конденсатора от телефонной сети в узле стабилизатора питания микросхем. После достижения на выходе стабилизатора номинального значения напряжения, оно будет подано на все микросхемы и узлы схемы, включится генератор 500 Гц в контроллере 3. Плюс-потенциалы напряжения питания, поступившие на входы первого ФИ контроллера 3 и второго ФИ распределителя 8, на выходах последних превратятся в плюс - импульсы, которые поступят на R-входы всех счетчиков и всех RS-триггеров устройства, в следствие чего последние обнулятся. То же произойдет в счетчиках и RS-триггерах блоков 6 и 7. На выходе поз.0 основного счетчика контроллера 3 появится "1", которая вместе с "1", появившейся на выходе второго ФИ с некоторой выдержкой времени, поступит на входы первого элемента 2И, который через третий ФИ подают плюс - импульс "1" на счетный вход основного счетчика контроллера 3, что вызовет на выходе основного счетчика переход "1" с поз.0 на поз.1. Эта "1" в виде плюс - потенциала поступит на затвор первого импульсного ключа в блоке 2 сопряжения, откроется канал ключа, и вводы телефонной линии перемкнутся между собой через резистор 620 ом (т.е. произойдет воспроизведение снятия микротелефонной (МТ) тр убки с рычага ТА). Одновременно в контроллере 3 эта "1" попала на первый вход второго элемента 2И и на вход четвертого ФИ, который импульсно обнулил все три счетчика - делителя импульсов, поступающи х от RC-генератора 500 Гц. Этот генератор и счетчики-делители поступили к отсчету времени 300 мс. Как только истечет это время, из выхода третьего элемента 2И, который установлен после третьего счетчика-делителя, поступает плюс-потенциал на второй вход второго элемента 2И, на выходе последнего появится "1", преследующая далее на вход третьего ФИ, с вы хода которого плюс-импульс войдет в счетный вход основного счетчика контроллера 3, на выходе которого "1" перейдет с поз. 1 на поз.2. "1" на выходе поз.2 через четвертый ФИ обнулит счетчики-делители (для начала нового отсчета времени), она же поступит на первые входы третьего и четвертого элементов 2 И контроллера 3. На второй вход третьего элемента 2И начнут поступать импульсы 500 Гц, а с выхода этого элемента 2 И они перейдут на затвор первого импульсного ключа и на базу транзистора в блоке 2 сопряжения. В цепи линии одновременно с частотой 500 Гц будут открываться транзистор и импульсный ключ, шунтир уя включенный в цепь линии резистор 620 Ом, т.е. будет происходить выдача команды "запрос" с частотой 500 Гц в линию. Как только истечет время 100 мс, из выхода пятого элемента 2И, который установлен после второго счетчика-делителя, поступит плюс-потенциал на второй вход четвертого элемента 2И, на выходе последнего появится "1", проследующая далее на вход третьего ФИ, С выхода которого плюс-импульс войдет в счетный вход основного счетчика контроллера 3, на выходе которого "1" перейдет с поз.2 на поз.3. "1" на выходе поз.3 основного счетчика поступит на первый вход шестого элемента 2И в контроллере 3 и на затвор второго импульсного ключа в блоке 2 сопряжения. Откроется канал этого ключа для доступа комбинаций частот 700-1700 Гц из линии к фильтрам частот в блоке 4 фильтров. На выходе седьмого элемента 2И, установленного после первого счетчика-делителя в контроллере 3, периодически будут появляться импульсы с частотой 50 Гц, которые будут передаваться на второй вход шестого элемента 2И, с выхода которого они с частотой 50 Гц (синхронизирующие импульсы) будут передаваться на второй вход блока 9 памяти. Так как второй импульсный ключ открыт, то из линии в блок 4 фильтров первой поступит посылка "Начало". Это смесь двух определенных частот кода цифры 11. Каждая из этих частот пройдет в блоке 4 фильтров через свой резонансный полосовой фильтр, на выходе которого установлен одновибратор, превращающий частотную посылку в релейный (потенциальный) сигнал. Каждый такой сигнал (их всего шесть) передается по своей линии в дешифратор 5 кода. Два таких релейных сигнала из блока 4 фильтров будут переданы в дешифратор 5 кода на элемент 2 И, определяющий цифру 11, "Начало". Сигнал плюс-потенциал с выхода этого элемента 2И поступит на преобразователь 6 на R-вход RS-триггера первого, переведет его в состояние запрета на включение RCгенератора мультиплексора в преобразователь 6, а также поступит в распределитель 8 на входы первого и третьего ФИ. Выходным плюс-импульсом с третьего ФИ будут обнулены десятичный счетчик распределителя 8 и все счетчики в блоке 9 памяти, на всех восьми индикаторах в блоке 10 индикации появится цифра 0. С выдержкой времени с выхода первого ФИ поступит на счетный вход десятичного счетчика распределителя 8 плюс-импульс, который переведет на выходе указанного счетчика "1" с поз.0 на поз.1. Эта "1" будет передана в блок 9 памяти и поступит на первый вход элемента 2И, установленного перед счетчиком индикатора первой цифры набора, чем подготовит указанный узел к приему первой цифры набора. Затем из линии в блок 4 фильтров поступит смесь двух определенных частот кода первой цифры набора. Частоты проходят через соответствующие фильтры и в виде двух раздельных плюс-потенциалов с разных одновибраторов по разным линиям поступают в деши фратор 5 кода, где возбуждают соответствующий элемент 2 И, к примеру, цифры 5, который отдельной линией соединен с информационным входом Х5 мультиплексора преобразователя 6. Только на этом информационном входе будет плюспотенциал, на остальных информационных входах м ультиплексора будет минус-потенциал. Одновременно плюс-потенциал с выхода элемента 2И цифры 5 поступит через разделительный диод в ФИ в том же дешифраторе 5 кода. С выхода указанного ФИ плюс-импульс поступит как на R-вход счетчика в блоке 7 памяти, чем вызовет обнуление последнего, так и на S-вход RS-триггера первого в преобразователе 6, RS-триггер переключится и разрешит работу RC-генератора мультиплексора в преобразователе 6. Плюс-импульсы генератора начнут поступать на счетчик мультиплексора, а через открытый вторым RSтриггером первый элемент 2И в преобразователе 6, на счетчик в блоке 7 подмены и на готовый к приему первой цифры набора узел (элемент 2И и счетчик) индикатора первой цифры в блоке 9 памяти. Как только число в двоичном коде на адресном входе мультиплексора станет равным пяти, на прямом выходе мультиплексора появится плюс-потенциал, который попадет на S-вход RS-триггера второго, последний переключит свое состояние, закроет выход из первого элемента 2И преобразователя 6. Все это произошло после выдачи пяти импульсов из RC-счетчика мультиплексора. Первый индикатор высвечивает цифру 5, в счетчик блока 7 подмены записана цифра 5. Счетчик мультиплексора преобразователя 6, досчитав до 12. обнулил сам себя и подал плюс-импульс на R-вход RS-триггера первого, чем вызвал отключение генератора мультиплексора. Указанное ранее переключение RS-триггера второго, благодаря подаче плюс-потенциала на вход ФИ первого распределителя 8, вызвало появление на его выходе плюс-импульса, который проследовал на счетный вход счетчика распределителя 8, счетчик сделал очередной один шаг, "1" на его выходе с поз.1 перешла на поз.2, что дало возможность узлу индикации второй цифры набора приготовиться к записи последней. Затем в блок 4 фильтров поступит из линии смесь двух часто т кода второй цифры набора. Эти частоты проходят через соответствующие два фильтра и в виде двух плюс-потенциалов по раздельным линиям поступят на дешифратор 5 кода, где возбудят элемент 2И, к примеру, цифры 7 (эта цифра обязательно отлична от предыдущей, в противном случае из АТС пришла бы посылка "Подмена"), выход которого соединен с информационным входом Х7 мультиплексора преобразователя 6 и т.д., как это было описано для первой цифры набора, только теперь в счетчик блока 7 подмены будет подано семь импульсов, такое же количество импульсов будет подано в счетчик в блоке 9 памяти перед вторым индикатором цифры набора в блоке 10 Индикации, в последнем высветится цифра 7. Если бы второй цифрой набора вместо.7 была бы опять цифра 5, то из АТС последовала бы не цифра 5, а посыл "Подмена" - цифра 12. Но у элемента 2И цифры 12 нет выхода на информационный вход мультиплексора в преобразователе 6, нет выхода на вход обнуления в счетчике блока 7 подмены, зато есть прямой выход плюс-потенциала на вход ключа в блоке 7 подмены, разрешающего последнему ранее записанную информацию, т.е. цифр у 5, в счетчик блока 7 подмены передать на вход деши фратора в том же блоке 7 подмены, с выхода которого плюспотенциал цифры 5 поступит на информационный вход Х5 мультиплексора. Тот же плюс-потенциал поступит на вход второго ФИ, с вы хода которого плюс-импульс поступит на S-вход RS-триггера первого преобразователя 6, переключит триггер, дав тем самым разрешение на работу счетчика мультиплексора, импульсы которого начнут поступать на адресные входы мультиплексора и т.д. После записи в индикатор последней цифры набора (весь процесс длится не более 1 секунды), абонент уясняет себе номер вызывающего абонента и снимает с рычага ТА МТ тр убку, чем включает разговорную цепь ТА и полностью снимает напряжение со схемы устройства, Получено устройство, где автоматическое высвечивание набора вызывающего абонента происходит только по запросу из ТА вызываемого абонента, причем работа устройства происходит без использования независимого источника напряжения.
