Пристрій для якісного визначення газоподібних речовин

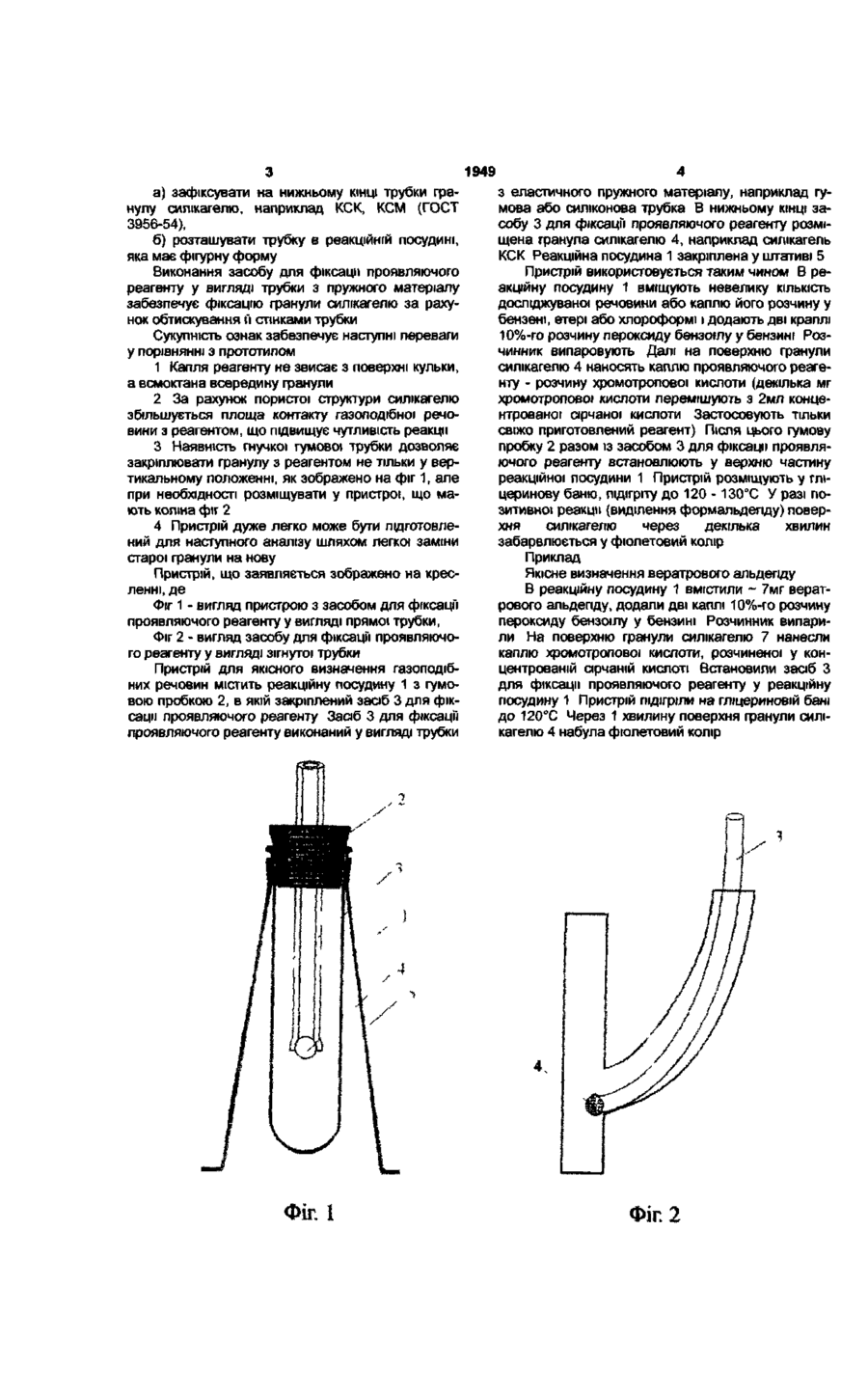

Пристрій для якісного визначення газоподібних речовин, що містить реакційну посудину з пробкою, в якій закріплений засіб для фіксації проявляючого реагенту, який відрізняється тим, що засіб для фіксації проявляючого реагенту виконаний у вигляді трубки з еластичного пружного матеріалу, у нижній частині якої розміщена гранула силікагелю Корисна модель відноситься до аналітичної хімії, а саме до пристрою для якісного визначення газоподібних речовин шляхом капельного аналізу органічних речовин, що виділяють при розкладі газоподібні продукти, які можуть бути ідентифіковані послідуючими якісними реакціями Для розпізнавання газу, що виділяється, за звичай використовують фільтрувальний папір змочений реагентом, який утворює забарвлену сполуку з газоподібною речовиною Але в деяких випадках до складу проявляючого реагенту може входити агресивна речовина, що взаємодіє з фільтрувальним папером і призводить до його знищення Наприклад, для визначення мікро кількостей формальдегіду використовують розчин хромотропової кислоти у концентрованій сірчаній кислоті, яка обвуглює фільтрувальний папір У цих випадках використовують різні спеціальні пристрої малої ємності Найближчим технічним рішенням є пристрій для якісного визначення газоподібних речовин, що включає реакційну посудину (пробірку) з гумовою пробкою, в якій закріплений засіб для фіксації проявляючого реагенту Засіб для фіксації проявляючого реагенту виконаний у вигляді скляної трубки, нижня частина якої являє собою кулеподібне потовщення Пристрій використовують таким чином У реакційну посудину вміщують досліджувану речовину, після чого на зовнішню поверхню кулеподібного потовщення пробірки наносять проявляючий реагент Газ, що виділяється у пробірці, яку при необхідності трохи підігрівають, поглинається каплею проявляючого реагенту нанесеного на потовщення При цьому відбувається зміна кольору реаген ту, що свідчить про присутність аналізуємого газу Зміну забарвлення або наявність продуктів реакцм видно більш чітко, якщо кулеподібне потовщення наповнене порошком гіпсу або окислом магнію (див Ф Файгль Капельный анализ органических веществ ГНИТХЛ, М 1962, с 75) Даний пристрій обрано прототипом Прототип співпадає з конструкцією, що заявляється, в наявності спільних ознак - реакційна посудина з пробкою, - засіб для фіксації проявляючого реагенту Але відомий пристрій не забезпечує належної чутливості якісного визначення Це пов'язано з тим, що капля реагенту утримується на поверхні скляної кульки за рахунок слабих адгезійних сил і при незначних механічних струшуваннях може відірватися і впасти на дно пробірки Крім того, контакт газоподібної речовини з реагентом обмежується площею поверхні каплі В основу корисної моделі поставлено задачу в пристрої для якісного визначення газоподібних речовин за рахунок іншого використання засобу для фіксації проявляючого реагенту, забезпечити підвищення чутливості визначення Поставлена задача вирішена в пристрої для якісного визначення газоподібних речовин, що містить реакційну посудину з пробкою, в якій закріплений засіб для фіксації проявляючого реагенту тим, що засіб для фіксації проявляючого реагенту виконаний у вигляді трубки з еластичного пружного матеріалу, у нижній частині якої розміщена гранула силікагелю Виконання засобу для фіксації проявляючого реагенту у вигляді трубки з еластичного матеріалу дозволяє О о 1949 а) зафіксувати на нижньому КІНЦІ трубки гранулу силікагелю, наприклад КСК, КСМ (ГОСТ 3956-54), б) розташувати трубку в реакційній посудині, яка має фігурну форму Виконання засобу для фіксації проявляючого реагенту у вигляді трубки з пружного матеріалу забезпечує фіксацію гранули силікагелю за рахунок обтискування п стінками трубки Сукупність ознак забезпечує наступні переваги у порівнянні з прототипом 1 Капля реагенту не звисає з поверхні кульки, а всмоктана всередину гранули 2 За рахунок пористої структури силікагелю збільшується площа контакту газоподібної речовини з реагентом, що підвищує чутливість реакції 3 Наявність гнучкої гумової трубки дозволяє закріплювати гранулу з реагентом не тільки у вертикальному положенні, як зображено на фіг 1, але при необхідності розміщувати у пристрої, що мають коліна фіг 2 4 Пристрій дуже легко може бути підготовлений для наступного аналізу шляхом легкої заміни старої гранули на нову Пристрій, що заявляється зображено на кресленні, де Фіг 1 - вигляд пристрою з засобом для фіксації проявляючого реагенту у вигляді прямої трубки, Фіг 2 - вигляд засобу для фіксацГі проявляючого реагенту у вигляді зігнутої трубки Пристрій для якісного визначення газоподібних речовин містить реакційну посудину 1 з гумовою пробкою 2, в якій закріплений засіб 3 для фіксації проявляючого реагенту Засіб 3 для фіксацм проявляючого реагенту виконаний у вигляді трубки ФІГ. 1 з еластичного пружного матеріалу, наприклад гумова або силіконова трубка В нижньому КІНЦІ засобу 3 для фіксацм проявляючого реагенту розміщена гранула силікагелю 4, наприклад силікагель КСК Реакційна посудина 1 закріплена у штативі 5 Пристрій використовується таким чином В реакційну посудину 1 вміщують невелику КІЛЬКІСТЬ досліджуваної речовини або каплю його розчину у бензені, етері або хлороформі і додають дві краплі 10%-го розчину пероксиду бензоілу у бензині Розчинник випаровують Далі на поверхню гранули силікагелю 4 наносять каплю проявляючого реагенту - розчину хромотропової кислоти (декілька мг хромотропової кислоти перемішують з 2мл концентрованої сірчаної кислоти Застосовують тільки свіжо приготовлений реагент) Після цього гумову пробку 2 разом із засобом 3 для фіксації проявляючого реагенту встановлюють у верхню частину реакційної посудини 1 Пристрій розміщують у гліцеринову баню, підігріту до 120 - 130°С У разі позитивної реакції (виділення формальдегіду) поверхня силікагелю через декілька хвилин забарвлюється у фіолетовий колір Приклад Якісне визначення вератрового альдегіду В реакційну посудину 1 вмістили ~ 7мг вератрового альдегіду, додали дві каплі 10%-го розчину пероксиду бензоілу у бензині Розчинник випарили На поверхню гранули силікагелю 7 нанесли каплю хромотропової кислоти, розчиненої у концентрованій сірчаній кислоті Встановили засіб З для фіксації проявляючого реагенту у реакційну посудину 1 Пристрій підігріли на гліцериновій бані до 120°С Через 1 хвилину поверхня гранули силікагелю 4 набула фіолетовий колір Фіг. 2 1948 Комп'ютерна верстка А. Крулевський Підписано до друку 05.09.2003 Тираж 39 прим. Міністерство освіти і науки України Державний департамент інтелеюуальної власності, Львівська площа, 8, м. Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул. Артема, 77, м. Київ, 04050, Україна
