Макет масогабаритний стрілецької зброї

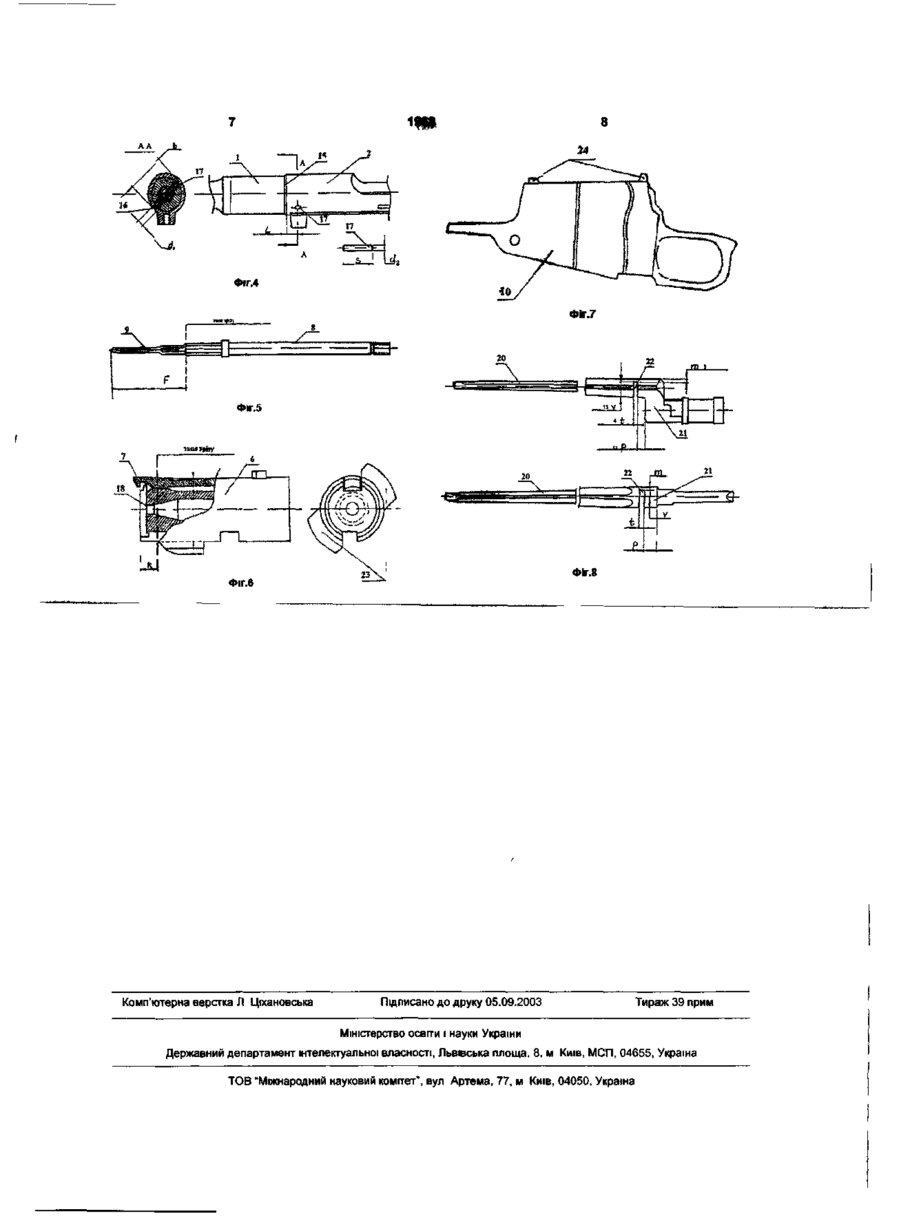

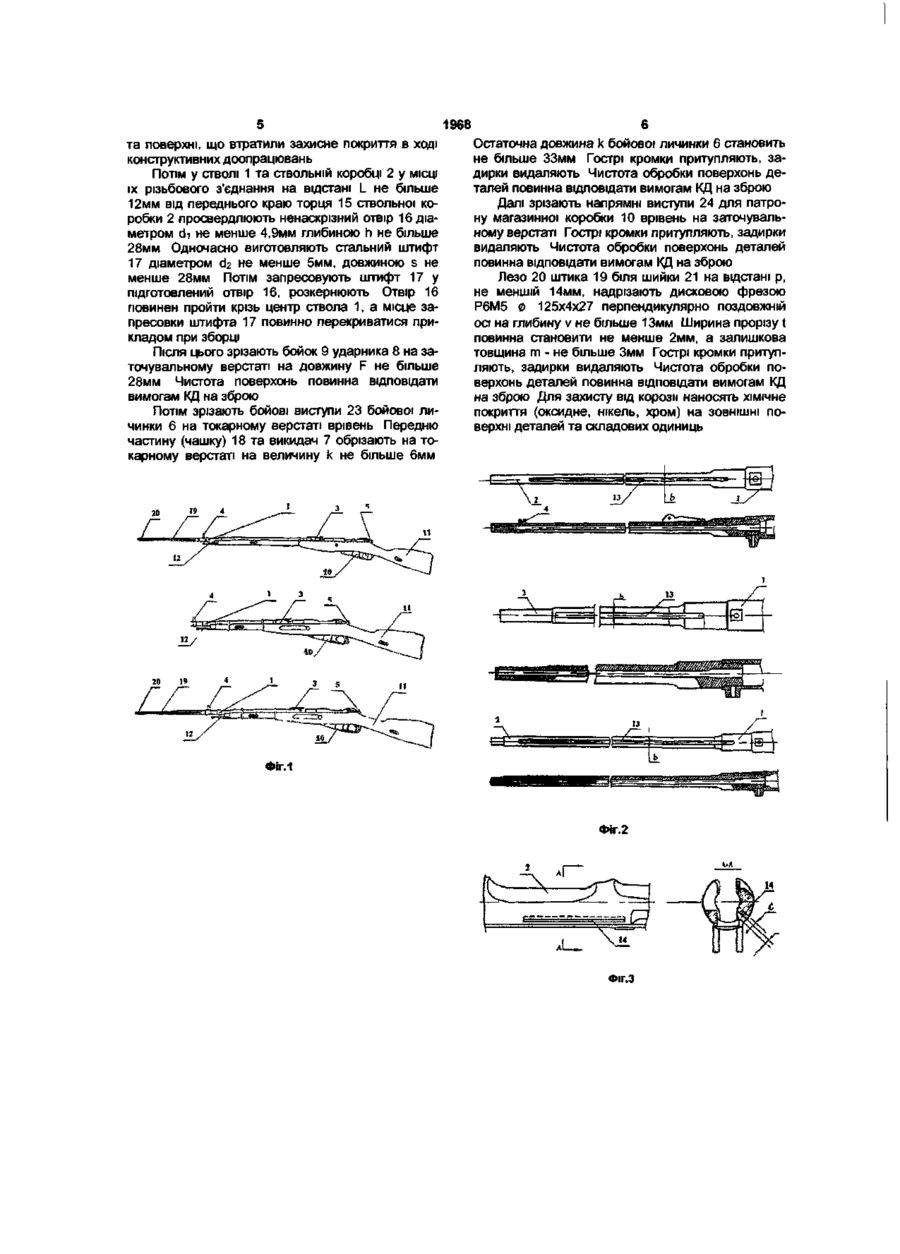

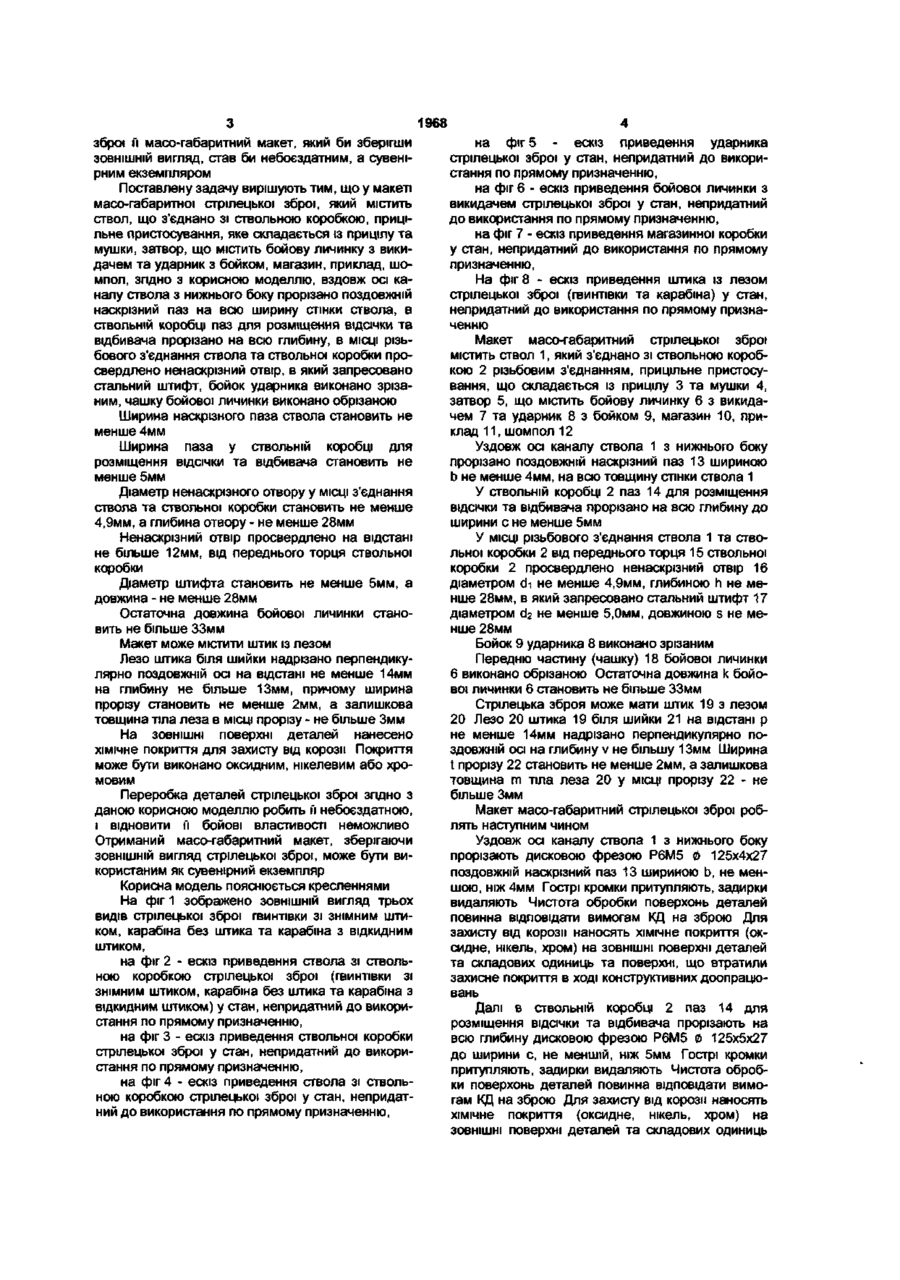

1 Макет масогабаритний стрілецької зброї, що містить ствол, який з'єднано зі ствольною коробкою, прицільне пристосування, що складається із прицілу та мушки, затвор, що містить бойову личинку з викидачем та ударник з бойком, магазин, приклад, шомпол, який відрізняється тим, що вздовж осі каналу ствола з нижнього боку прорізано поздовжній наскрізний паз на всю ширину стінки ствола, в ствольній коробці паз для розміщення ВІДСІЧКИ та відбивача прорізано на всю глибину, в МІСЦІ різьбового з'єднання ствола та ствольної коробки просвердлено ненаскрізний отвір, в який запресовано стальний штифт, бойок ударника виконано зрізаним, чашку бойової личинки виконано обрізаною 2 Макет за п 1, який відрізняється тим, що ширина наскрізного паза ствола становить не менше 4 мм 3 Макет за п 1, який відрізняється тим, що ширина паза у ствольній коробці для розміщення ВІДСІЧКИ та відбивача становить не менше 5 мм Корисна модель належить до стрілецької зброї і може бути використана для приведення в стан, непридатний для використання по прямому призначенню, "7,62-мм гвинтівки зразка 1891/ЗОр", "7,62-мм карабіна зразка 1938р", "7,62-мм карабіна зразка 1944р" Відомо, ЩО у 1891 р на озброєння російської армії було прийнято трьохлінійну гвинтівку системи Мосіна У 1930р модернізовану гвинтівку було прийнято на озброєння Радянської Армії А в 1938р спеціальні роди військ отримали карабін, що відрізнявся від гвинтівки коротшим стволом та меншою масою І, як карабін зразка 1907р , він не мав штика У 1944р на озброєння піхоти, кавалерії 4 Макет за п 1, який відрізняється тим, що діаметр ненаскрізного отвору у МІСЦІ з'єднання ствола та ствольної коробки становить не менше 4,9 мм, а глибина отвору - не менше 28 мм 5 Макет за п 1, який відрізняється тим, що ненаскрізний отвір просвердлено на відстані не більше 12 мм від переднього торця ствольної коробки 6 Макет за п 1, який відрізняється тим, що діаметр штифта становить не менше 5 мм, а довжина - не менше 28 мм 7 Макет за п 1, який відрізняється тим, що остаточна довжина бойової личинки становить не більше 33 мм 8 Макет за п 1, який відрізняється тим, що містить штик із лезом 9 Макет за п 8, який відрізняється тим, що лезо штика біля шийки надрізано перпендикулярно поздовжній осі 10 Макет за п 9, який відрізняється тим, що лезо штика надрізано на відстані не менше 14 мм на глибину не більше 13 мм, причому ширина прорізу становить не менше 2 мм, а залишкова товщина тіла леза в МІСЦІ прорізу - не більше 3 мм 11 Макет за п 1, який відрізняється тим, що на ЗОВНІШНІ поверхні деталей нанесено хімічне покриття для захисту від корозії 12 Макет за п 11, який відрізняється тим, що покриття виконано оксидним, нікелевим або хромовим та інженерних військ було прийнято карабін з невід'ємно-відкидним штиком [Болотин Д Н "Советское стрелковое оружие», М -, Воениздат, 1990, С 42-50] 7,62-мм карабін зразка 1944р , взятий за прототип, містить ствольну коробку із затвором, ствол з прицілом, патронник, магазин, подавальний механізм, приклад, бойову пружину, ударник, бойову личину та бойові виступи для запирання В наш час збереглося багато застарілої зброї, яку вже неможливо використовувати за її прямим призначенням В основу корисної моделі поставлено задачу створити шляхом переробки відомої стрілецької 00 со 1968 зброї її масо-габаритний макет, який би зберігши на фіг 5 - ескіз приведення ударника ЗОВНІШНІЙ вигляд, став би небоєздатним, а сувеністрілецької зброї у стан, непридатний до викорирним екземпляром стання по прямому призначенню, Поставлену задачу вирішують тим, що у макеті на фіг 6 - ескіз приведення бойової личинки з масо-габаритної стрілецької зброї, який містить викидачем стрілецької зброї у стан, непридатний ствол, що з'єднано зі ствольною коробкою, прицідо використання по прямому призначенню, льне пристосування, яке складається із прицілу та на фіг 7 - ескіз приведення магазинної коробки мушки, затвор, що містить бойову личинку з викиу стан, непридатний до використання по прямому дачем та ударник з бойком, магазин, приклад, шопризначенню, мпол, згідно з корисною моделлю, вздовж осі каНа фіг 8 - ескіз приведення штика із лезом налу ствола з нижнього боку прорізано поздовжній стрілецької зброї (гвинтівки та карабіна) у стан, наскрізний паз на всю ширину стінки ствола, в непридатний до використання по прямому признаствольній коробці паз для розміщення ВІДСІЧКИ та ченню відбивача прорізано на всю глибину, в МІСЦІ різьМакет масо-габаритний стрілецької зброї бового з'єднання ствола та ствольної коробки промістить ствол 1, який з'єднано зі ствольною коробсвердлено ненаскрізний отвір, в який запресовано кою 2 різьбовим з'єднанням, прицільне пристосустальний штифт, бойок ударника виконано зрізавання, що складається із прицілу 3 та мушки 4, ним, чашку бойової личинки виконано обрізаною затвор 5, що містить бойову личинку 6 з викидачем 7 та ударник 8 з бойком 9, магазин 10, приШирина наскрізного паза ствола становить не клад 11, шомпол 12 менше 4мм Ширина паза у ствольній коробці для Уздовж осі каналу ствола 1 з нижнього боку розміщення ВІДСІЧКИ та відбивача становить не прорізано поздовжній наскрізний паз 13 шириною менше 5мм b не менше 4мм, на всю товщину стінки ствола 1 Діаметр ненаскрізного отвору у МІСЦІ з'єднання У ствольній коробці 2 паз 14 для розміщення ствола та ствольної коробки становить не менше ВІДСІЧКИ та відбивача прорізано на всю глибину до 4,9мм, а глибина отвору - не менше 28мм ширини с не менше 5мм Ненаскрізний отвір просвердлено на відстані У МІСЦІ різьбового з'єднання ствола 1 та ствоне більше 12мм, від переднього торця ствольної льної коробки 2 від переднього торця 15 ствольної коробки коробки 2 просвердлено ненаскрізний отвір 16 діаметром di не менше 4,9мм, глибиною h не меДіаметр штифта становить не менше 5мм, а нше 28мм, в який запресовано стальний штифт 17 довжина - не менше 28мм діаметром d 2 не менше 5,0мм, довжиною s не меОстаточна довжина бойової личинки станонше 28мм вить не більше 33мм Макет може містити штик із лезом Бойок 9 ударника 8 виконано зрізаним Лезо штика біля шийки надрізано перпендикуПередню частину (чашку) 18 бойової личинки лярно поздовжній осі на відстані не менше 14мм 6 виконано обрізаною Остаточна довжина k бойона глибину не більше 13мм, причому ширина вої личинки 6 становить не більше 33мм прорізу становить не менше 2мм, а залишкова Стрілецька зброя може мати штик 19 з лезом товщина тіла леза в МІСЦІ прорізу - не більше Змм 20 Лезо 20 штика 19 біля шийки 21 на відстані р не менше 14мм надрізано перпендикулярно поНа ЗОВНІШНІ поверхні деталей нанесено здовжній осі на глибину v не більшу 13мм Ширина хімічне покриття для захисту від корозії Покриття t прорізу 22 становить не менше 2мм, а залишкова може бути виконано оксидним, нікелевим або хротовщина m тіла леза 20 у МІСЦІ прорізу 22 - не мовим більше Змм Переробка деталей стрілецької зброї згідно з даною корисною моделлю робить її небоєздатною, Макет масо-габаритний стрілецької зброї робі відновити її бойові властивості неможливо лять наступним чином Отриманий масо-габаритний макет, зберігаючи Уздовж осі каналу ствола 1 з нижнього боку ЗОВНІШНІЙ вигляд стрілецької зброї, може бути випрорізають дисковою фрезою Р6М5 0 125x4x27 користаним як сувенірний екземпляр поздовжній наскрізний паз 13 шириною Ь, не меншою, ніж 4мм Гострі кромки притупляють, задирки Корисна модель пояснюється кресленнями видаляють Чистота обробки поверхонь деталей На фіг 1 зображено ЗОВНІШНІЙ ВИГЛЯД трьох повинна відповідати вимогам КД на зброю Для видів стрілецької зброї гвинтівки зі знімним штизахисту від корозії наносять хімічне покриття (окком, карабіна без штика та карабіна з відкидним сидне, нікель, хром) на ЗОВНІШНІ поверхні деталей штиком, та складових одиниць та поверхні, що втратили на фіг 2 - ескіз приведення ствола зі ствользахисне покриття в ході конструктивних доопрацюною коробкою стрілецької зброї (гвинтівки ЗІ вань ЗНІМНИМ штиком, карабіна без штика та карабіна з відкидним штиком) у стан, непридатний до викориДалі в ствольній коробці 2 паз 14 для стання по прямому призначенню, розміщення ВІДСІЧКИ та відбивача прорізають на на фіг 3 - ескіз приведення ствольної коробки всю глибину дисковою фрезою Р6М5 0 125x5x27 стрілецької зброї у стан, непридатний до викоридо ширини с, не меншій, ніж 5мм Гострі кромки стання по прямому призначенню, притупляють, задирки видаляють Чистота обробна фіг 4 - ескіз приведення ствола зі ствольки поверхонь деталей повинна відповідати вимоною коробкою стрілецької зброї у стан, непридатгам КД на зброю Для захисту від корозії наносять ний до використання по прямому призначенню, хімічне покриття (оксидне, нікель, хром) на ЗОВНІШНІ поверхні деталей та складових одиниць 1968 та поверхні, що втратили захисне покриття в ході конструктивних доопрацювань Потім у стволі 1 та ствольній коробці 2 у МІСЦІ їх різьбового з'єднання на відстані L не більше 12мм від переднього краю торця 15 ствольної коробки 2 просвердлюють ненаскрізний отвір 16 діаметром di не менше 4,9мм глибиною h не більше 28мм Одночасно виготовляють стальний штифт 17 діаметром d2 не менше 5мм, довжиною s не менше 28мм Потім запресовують штифт 17 у підготовлений отвір 16, розкернюють Отвір 16 повинен пройти крізь центр ствола 1, а місце запресовки штифта 17 повинно перекриватися прикладом при зборці Після ЦЬОГО зрізають бойок 9 ударника 8 на заточувальному верстаті на довжину F не більше 28мм Чистота поверхонь повинна відповідати вимогам КД на зброю Потім зрізають бойові виступи 23 бойової личинки 6 на токарному верстаті врівень Передню частину (чашку) 18 та викидач 7 обрізають на токарному верстаті на величину k не більше 6мм 6 Остаточна довжина k бойової личинки 6 становить не більше 33мм Гострі кромки притупляють, задирки видаляють Чистота обробки поверхонь деталей повинна відповідати вимогам КД на зброю Далі зрізають напрямні виступи 24 для патрону магазинної коробки 10 врівень на заточувальному верстаті Гострі кромки притупляють, задирки видаляють Чистота обробки поверхонь деталей повинна відповідати вимогам КД на зброю Лезо 20 штика 19 біля шийки 21 на відстані р, не меншій 14мм, надрізають дисковою фрезою Р6М5 0 125x4x27 перпендикулярно поздовжній осі на глибину v не більше 13мм Ширина прорізу t повинна становити не менше 2мм, а залишкова товщина m - не більше Змм Гострі кромки притупляють, задирки видаляють Чистота обробки поверхонь деталей повинна відповідати вимогам КД на зброю Для захисту від корозії наносять хімічне покриття (оксидне, нікель, хром) на ЗОВНІШНІ поверхні деталей та складових одиниць ФІГ.1 Фіг.2 Фіг.З Фіг.4 ФІГ.7 Фіг.5 ФІГ.8 Фіг.6 Комп'ютерна верстка Л Ціхановська Підписано до друку 05.09.2003 Тираж 39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комгтет", вул Артема, 77, м Київ, 04050, Україна
