Вантажоведучий горизонтально-замкнений візковий конвейєр

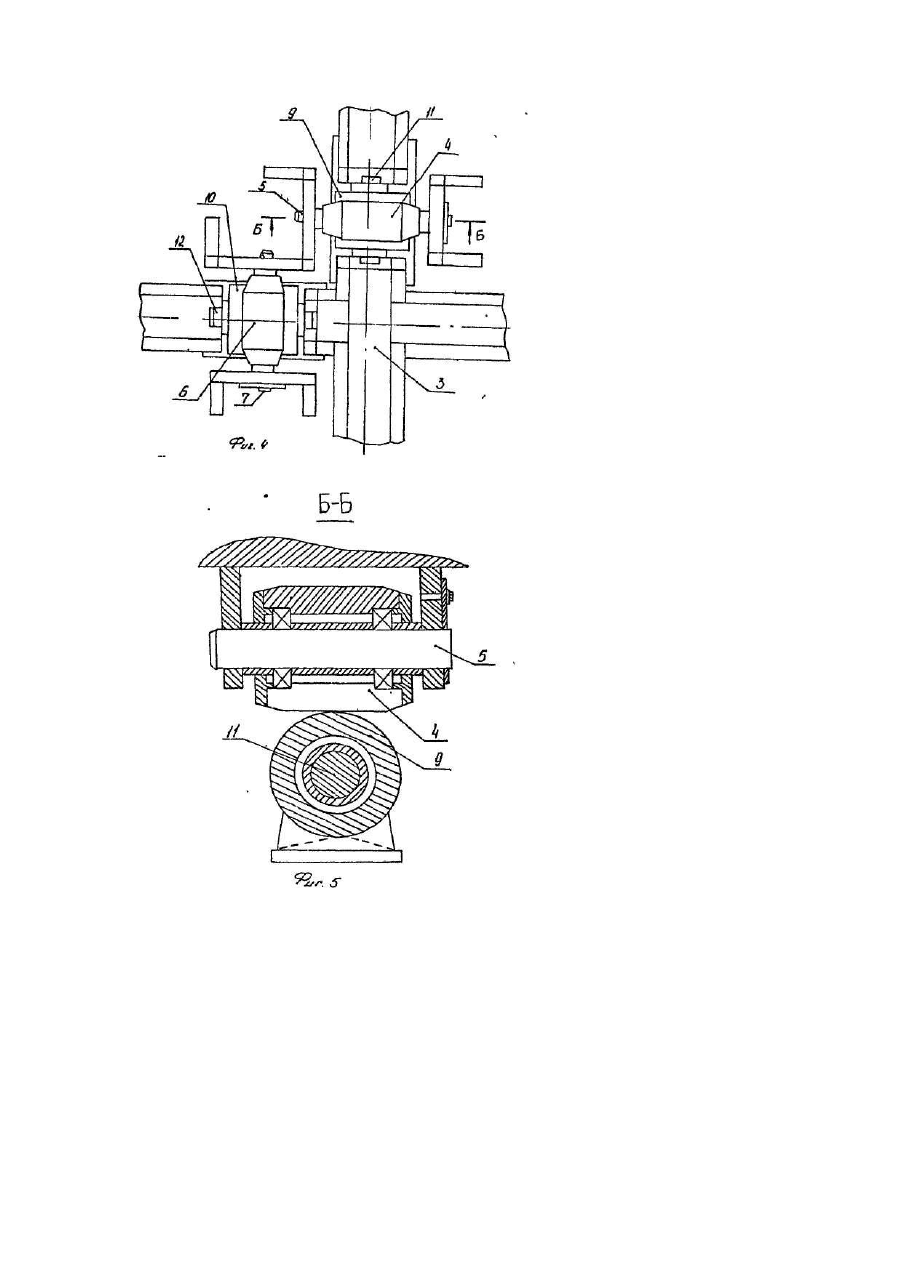

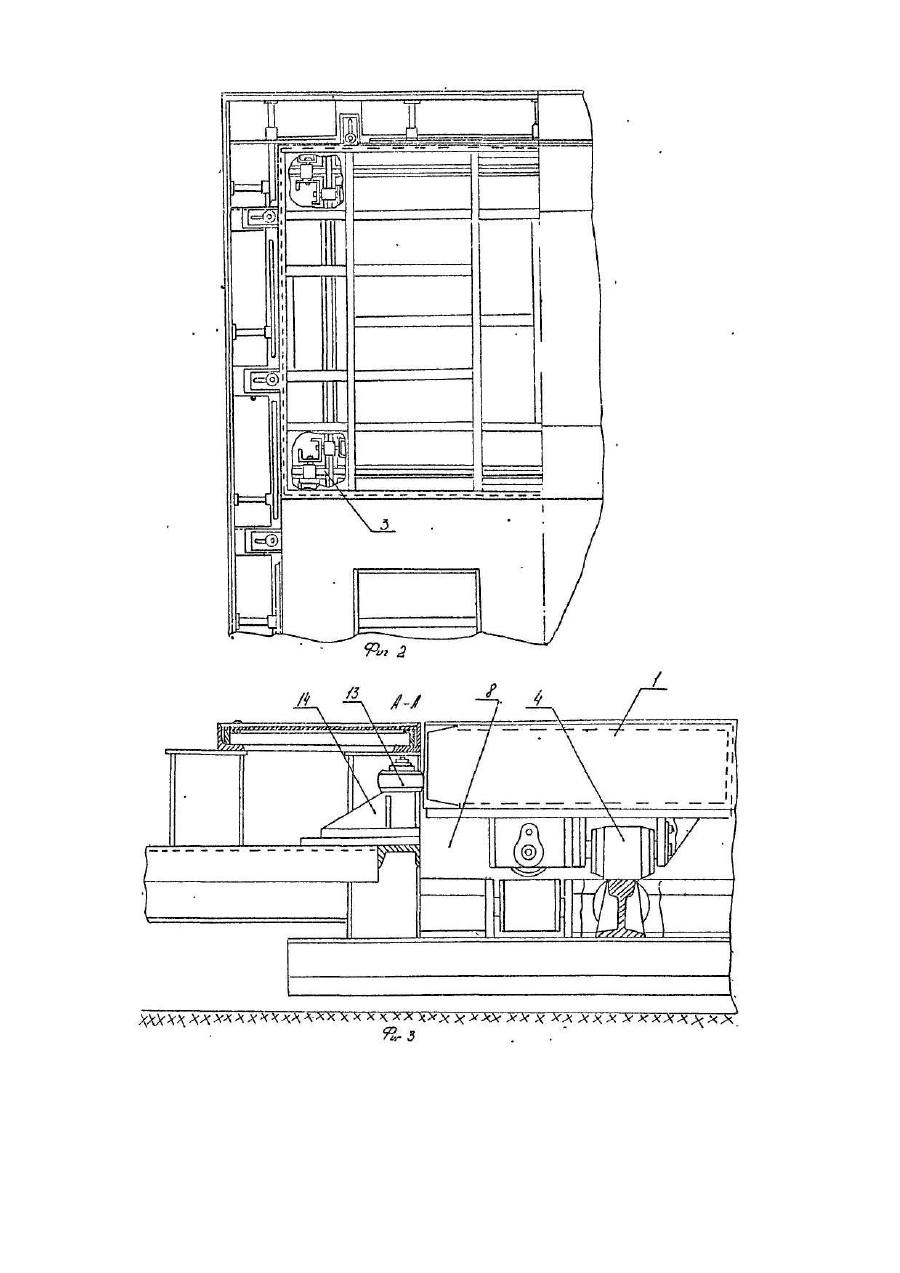

Изобретение относится к области конвейеростроения, в частности к грузоведущим тележечным конвейерам предназначенным для транспортировки тележек с грузами при помощи автономного привода. Известен грузоведущий горизонтально "замкнутый тележечный конвейер, состоящий из несущей платформы, осей с ходовыми катками, перемещаемыми по ходовому пути в виде рельс, направляющих элементов, препятствующих поперечному смещению платформы, и привода перемещения платформ [1]. Этот конвейер, выбранный в качестве прототипа, при небольшой высоте, что удобно при проведении сборочных операций, так же имеет недостатки. И основной недостаток - это невозможность перехода платформы с одного ходового пути на другой, расположенный перпендикулярно первому, В основу изобретения положено создание горизонтально замкнутого тележечного конвейера, позволяющего несущим платформам перемещаться по взаимно перпендикулярным ходовым путям. Поставленная задача решается тем, что в грузоведущем горизонтально замкнутом конвейере, включающем несущие платформы, установленные на рельсах с помощью основных ходовых катков, размещенных на осях и привод перемещения платформ, платформы снабжены дополнительными ходовыми катками, установленными на осях перпендикулярных осям основных ходовых катков, при этом рельсы образуют замкнутую прямоугольную трассу и выполнены на угловых участках с приемными роликами, установленными в рельсах посредством осей параллельных продольным осям рельс, β которых они установлены причем приемные ролики установлены в рельсах с возможностью одновременного взаимодействия с основными и дополнительными катками платформы при ее поступлении на угловой участок трассы. На фиг. 1 изображен груэоведущий горизонтально замкнутый конвейер, общий вид: на фиг. 2 - то же. с частичным вырезом; на фиг. 3 - сечение А-А на фиг. 1; на фиг. 4 - узел взаимного крепления основного и дополнительного катков; на фиг. 5-сечение Б-Б на фиг. 4. Грузоведущий горизонтально замкнутый тележечный конвейер включает несущие платформы 1, четыре привода 2 перемещения платформ 1. Платформы 1 опираются на рельсы 3 через основные ходовые катки 4 установленные на осях 5. На платформах 1 имеются дополнительные ходовые катки 6, которые установлены на осях 7 перпендикулярно осям 5. Рельсы 3 проложены в два ряда в канале 8 ниже уровня пола и образуют замкнутую прямоугольную трассу. Для облегчения перехода ходовых катков 4 и 6 на свой рельс в угловых взаимно перпендикулярных участках рельсы выполнены с приемными роликами 9 и 10, которые установлены в рельсах" 3 на осях 11 и 12 параллельны продольным осям рельс, в которых они установлены. От поперечного смещения платформ 1 предохраняют направляющие ролики 13. закрепленные вдоль всей трассы на кронштейнах 14. Грузоведущий горизонтально замкнутый тележечный конвейер работает следующим образом. Несущие платформы (тележки) 1 располагают по трассе в таком количестве, чтобы осталось место еще для одной платформы (тележки) 1. В данной конструкции конвейера использованы четыре привода 2, которые расположены по одному на каждой из ветвей прямоугольной трассы. Если за начало работы взять схему расположения платформ на фиг. 1, то первым в работу включится привод расположенный в левом углу верхнего длинного участка трассы. Он переместит платформы в правый свободный верхний угол, а затем включится в работу привод, расположенный от первого против часовой стрелки и т.д. То есть каждый последующий привод, перемещая платформы 1. будет оставлять в своем углу свободное место для платформ из другой ветви трассы. При подходе платформы 1 в свободный угол ходовые катки, например 4, катившиеся по рельсам 3 накатятся на приемный ролик 9... а ходовые катки 6, которые при перемещении платформы 1 за счет своего смещения относительно катков 4 не взаимодействовали на этом участке трассы с рельсами 3, установятся на приемный ролик 10, который принимая каток 6 повернется на своей оси 12. Теперь, когда подойдет очередь этой платформы изменить свое движение на перпендикулярное" тому, по которому она двигалась, каток 4 легко сойдет с ролика 9, поскольку последний при приложении тяги к платформе просто повернется на своей оси 11, а каток 6 покатится с приемного ролика 10 на свой рельс 3. Предложенная конструкция конвейера позволяет перемещать платформы (тележки) по прямоугольной замкнутой трассе без приложения больших тяговых усилий.
