Крутопохилий стрічковий конвейєр

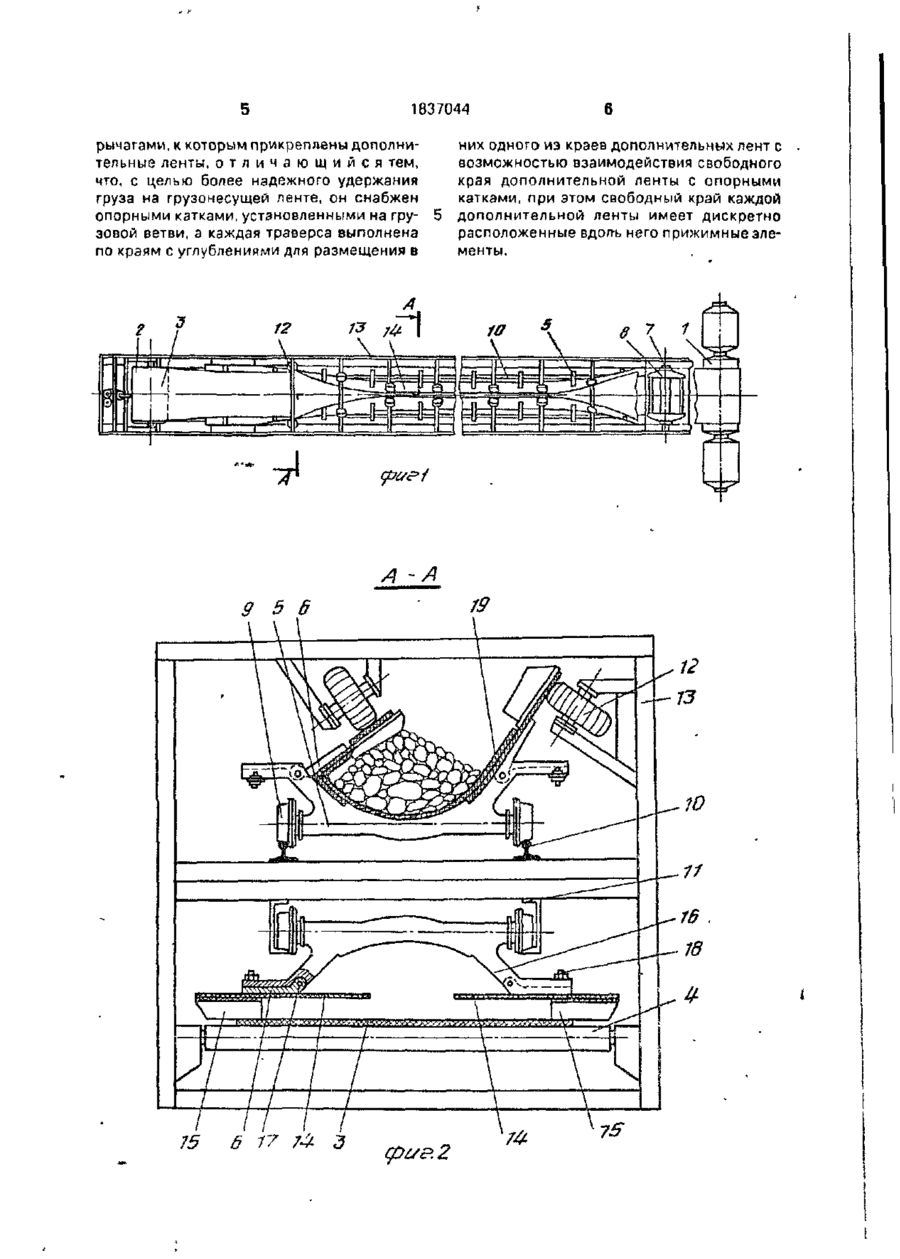

Использование: в горнодобывающей и строительной промышленности при транс портировании мелко- и крутонаклонных и других сыпучих материалов. Сущность изобретения1 грузонесущэя лента крутонаклонного конвейера размещается на ходовых дугообразных траверсах с шарнирно прикрепленными на них рычагами, к которым жестко прикреплены две дополнительные ленты. Каждая траверса имеет по краям углубления для размещения в них одного из краев дополнительных лент. Другой свободный край каждой дополнительной ленты взаимодействует с опорными кз^ками, установленными на грузовой ветви конвейера вдоль его продольной оси под необходимым углом наклона. К этому краю лент ы прикреплены упругие прижимные элементы, дискретно расположенные вдоль конвейера 2 ил. Изобретение относится к оборудованию для транспортировки мелко- и крупнодробленых скальных и других сыпучих материалов в горнодобывающей и строительной промышленности. Цель изобретения - повышение надежности удержания груза на грузонесущей ленте. На фиг, 1 изображен предлагаемый контейнер, вид сверху, на фиг. 2 - разрез А-А на фиг. 1. Крутонаклонный.ленточный конвейер состоит из приводного барабана 1, натяжного барабана 2, грузонесущей ленты 3, роликоопор 4 холостой ветви. Дугообразные ходовые траверсы 5 снабжены рычагами 6. Траверсы связаны между собой, огибающими пары звездочек 7, цепями 8 и перемеща ютсяна роликах 9 понаправляющимЮиИ. Иа грузовой ветви конвейера установлены опорные катки 12, прикрепленные на раме 13 по всей ее длине под необходимым изменяющимся углом к горизонту Узлы обжатия груза на грузонесущей ленте 3 включают две находящиеся по бокам от нее дополнительные ленты 14 и упругие прижимные элементы 15. Каждая ходовая траверса 5 выполнена по краям с углублениями 16, в которых размещается один из краев дополнительных лент 14, При этом грузонесущая лента 3 частично перекрывается снизу дополнительными лентами 14, а упругие прижимные элементы 15 дискретно расположены вдоль свободного края лент 14 и жестко прикреплены к ним Рычаги 6 с помощью шарниров 17 прикреплены к тра 1337044 версам 5, которые с обратной стороны имеКонвейер снабжен опорными катками, ют узлы крепления 1В для цепей 8. установленными на грузовой ветви грузонеЖесткое крепление дополнительных сущей ленты, каждая траверса выполнена лент 14 к рычагам 6 ходовых траверс 5 обеспо краям с углублениями для размещения в печивает изгиб свободного края лент 14 и 5 них одного из краев дополнительных лент, с свободных от груза частей 19 ленты 3 под возможностью взаимодействия свободного давлением прокатывающихся опорных каткрая дополнительной ленты с опорными ков 12 в сторону обжатия сыпучего материкатками Свободный край каждой дополниала на грузонесущей ленте 3. Опорные тельной ленты имеет дискретно располокатки 12 прикреплены к раме 13 нв необхо- Ю женные вдоль конвейера прижимные димых расстояниях по длине конвейера, от элементы. его центральной продольной линии, под опП р и м е р На карьере Полтавского ределенными углами к горизонту. Место и горно-обогатительного комбината крутонаклон катков 12 на раме 13 выбран таким наклонный ленточный конвейер может быть образом, чтобы они выводили дополнитель- 15 смонтирован для транспортирования скальные ленты 14 и свободные от груза части 19 ных пород с глубины 200 м на перегрузочленты 3 из горизонтального положения в ную площадку существующей линии месте загрузки в положение обжима сыпуконвейера циклично-поточной технологии чего материала на наклонном и крутом уча(ЦПТ). Длина конвейера составит 330-340 м, стке конвейера. 20 устанавливается он на нерабочем борту карьера под углом 37-40°. Ширина грузоне8 разгрузочной части, на горизонтальсущей ленты составит 3 м Ширина дополнином участке конвейера, перед зоной перехотельных лент 2 м. Один" из краев каждой да траверс 5 через пары звездочек 7 дополнительной ленты на 1 м размещается опорные катки 12 отсутствуют. Дополнительные ленты 14 здесь высвобождены от 25 в углублениях ходовых траверс. Второй свозажимающего действия опорных катков 12. бодный край дополнительной ленты обжиВ результате этого под действием упругих мается опорными катками, установленными свойств лент 14 и грузонесущей ленты 3 груз на расстоянии 1,5 м вдоль конвейера под на ней открывается для разгрузки. углами наклона от 30 до 65°. В качестве Параметры конструкции рамы 13 в ниж- 30 опорных катков планируется использовать . ней части конвейера выбраны таким обраколеса от грузовых автомобилей типа ГАЗ. зом, что соединенные цепями в ходовые Свободные края каждой дополнитепьной ленты снабжены упругими прижимными t траверсы 5 с дополнительными лентами 14 перемещаются по направляющим 11 парал- элементами, выполненными в виде куска лельно холостой ветви грузонесущей ленты 35 кордовой конвейерной ленты размерами 3, а упругие прижимные элементы 15 опира0,25 мх 1 м, прикрепленной перпендикулярются на ленту 3, которая перемещается по но к дополнительным лентам. При трансроликоопорам 4 портировании породы с размерами куска до 1 м расстояние между прижимными элеменТранспортирование сыпучего материа40 тами устанавливается рзвным 0,8-1 м. Хола осуществляется следующим образом. довые траверсы перемещаются на катках и На загрузочном участке конвейера проимеют габаритные размеры 2,5 м х 1 м хО,25 изводится загрузка сыпучего материала на м. На траверсах шарнирно прикрепляются грузонесущую ленту 33 питателем непрерычаги длиной 0,5 м. Траверсы соединены рывного действия. Далее под действием опорных катков 12 дополнительными лента- 45 между собой цепью огибающую две пары ми 14 и свободными от груза частями 19 звездочек диаметром 1,25 м. Приводной и ленты 3 сыпучий материал постепенно обнатяжной барабаны используются серийно жимается. Прижимные элементы 15 плотно выпускаемыми. прижимают сыпучий материал на ленте 3 и Загрузка горной массы на конвейер удерживают его на наклонном и крутом уча- 50 производится вибропитателями ПВҐстках трассы от смещения. Образуется гру7,0/2,0, установленными под бункером прозонесущая труба непрерывной формы. дольно по оси конвейера. .Емкость бункера Перед участком перехода траверс 5 с дополпринята равной 400-450 м . Ожидаемый нительными лентами 14 и прижимными элеэкономический эффект по сравнению с проментами 15 через звездочку 7 грузонесущая 55 тотипом составит 3041 тыс. руб/год. лента 3 открывается и при переходе через Формула изобретения приводной барабан 1 разгружается. Крутонаклонный ленточный конвейер, включающий грузонесущую лен у, размещенную на грузовой ветви на ходовых траОтличительными от прототипа признаверсах с шарнирно прикрепленными на них ками являются следующие 1837044 рычагами, к которым прикреплены дополнительные ленты, о т л и ч а ю щ и й с я тем, что, с целью более надежного удержания груза на грузонесущей ленте, он снабжен опорными катками, установленными на грузовой ветви, а каждая траверса выполнена по краям с углублениями для размещения в А -А б них одного из краев дополнительных лент с возможностью взаимодействия свободного края дополнительной ленты с опорными катками, при этом свободный край каждой дополнительной ленты имеет дискретно расположенные вдол-ь него прижимные элементы. 1837044 Редактор С.Кулакова Составитель В.Симоненко Техред М.Моргентал ; . Корректор С.Пекарь Заказ 2853 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб,, 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
