Зонт

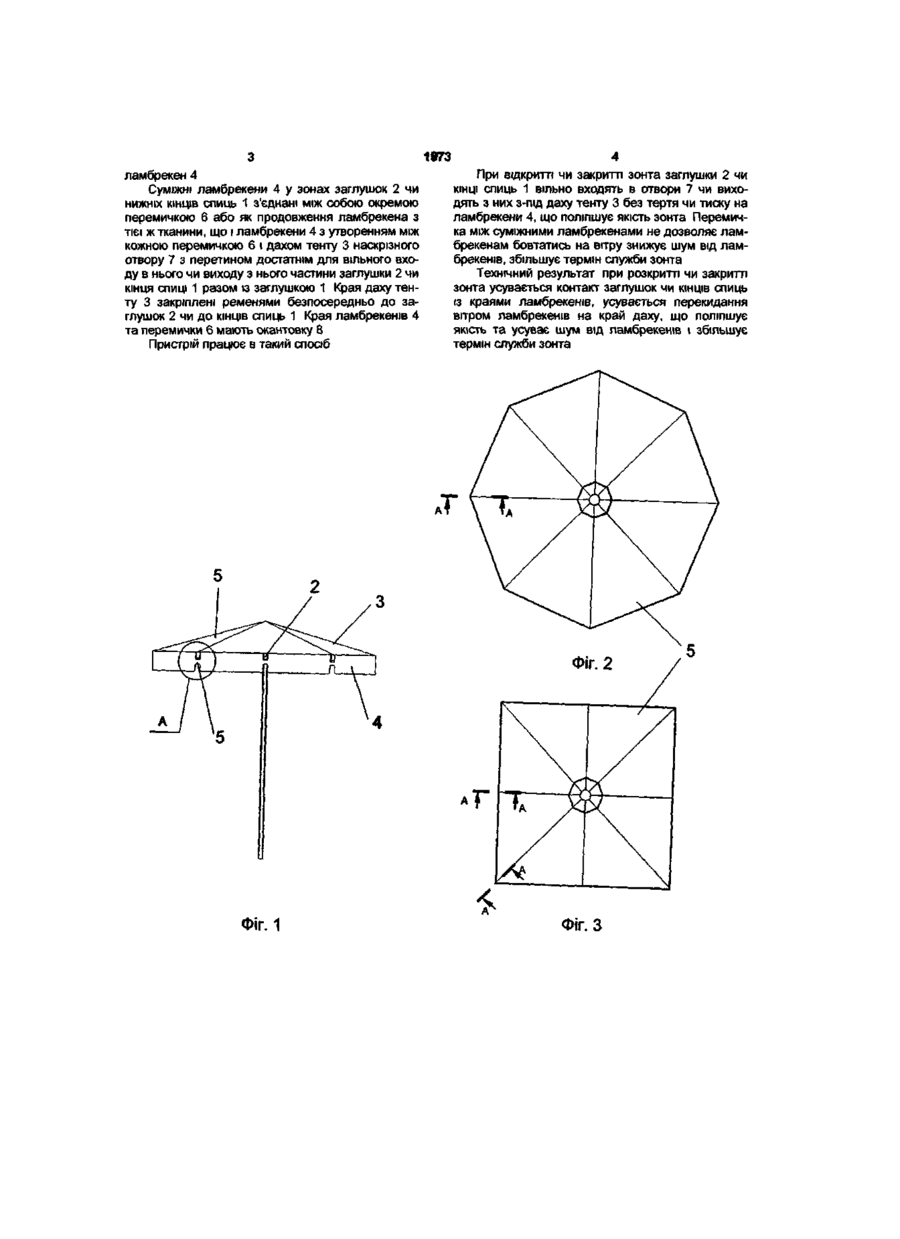

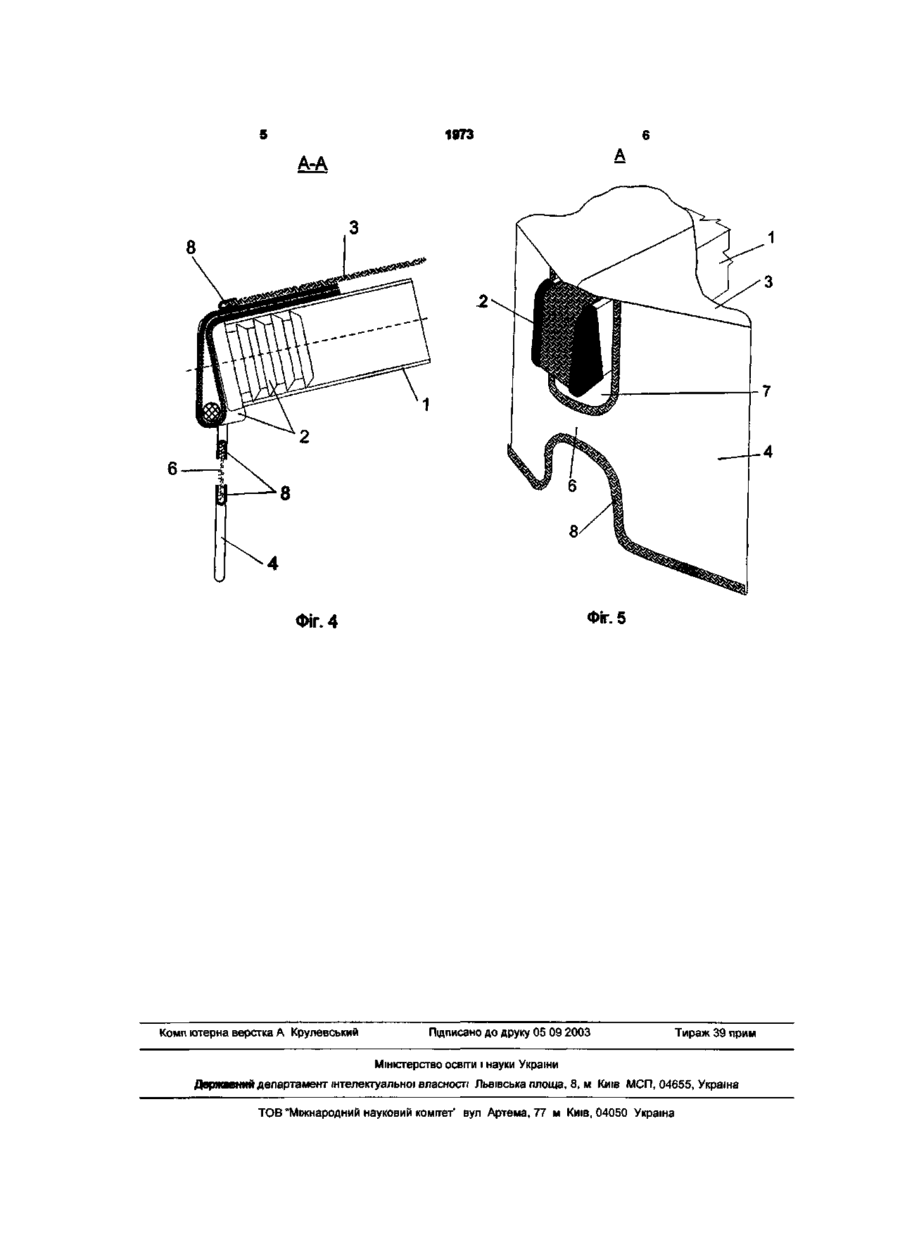

Зонт, що містить каркас зі спицями, заглушки на кінцях спиць, дах тенту з ламбрикенами по його периметру, який відрізняється тим, що бічні частини суміжних ламбрикенів, які розташовані в зонах заглушок чи нижніх КІНЦІВ СПИЦЬ, з'єднані між собою перемичками, з утворенням між перемичками і дахом тенту наскрізних отворів з перерізом, достатнім для вільного входу в них чи виходу з них частин заглушок, чи КІНЦІВ СПИЦЬ разом із заглушками Корисна модель відноситься до області зонтів і може використовуватися як зонт для персонального чи групового захисту від дощу чи сонця Відомий ЗОНТ, ЩО МІСТИТЬ каркас зі спицями, заглушки на кінцях спиць, дах тенту з ламбрекенами по його периметру (див патент № 6151 України на промисловий зразок «ЗОНТ» Опубл 15 07 2002 Бюл №7) У ВІДОМІЙ конструкції зонта при його розкритті заглушки упираються в тканину тенту між ламбрекенами, що приводить до передчасного руйнування тенту зонта через розрив його тканини в зоні контакту з заглушкою, крім того ламбрекени загортаються на вітру нижньою крайкою на край даху тенту і бовтаються на вітрі, що викликає шум від ламбрекенів та знижує якість зонта і скорочує термін його служби В основу корисної моделі поставлена задача створити зонт Поставлена задача вирішується тим, що зонт містить каркас зі спицями, заглушки на кінцях спиць, дах тенту з ламбрекенами по його периметру, ВІДПОВІДНО до корисної моделі, бічні частини суміжних ламбрекенів, що розташовані в зонах заглушок чи нижніх КІНЦІВ СПИЦЬ, з'єднані між собою перемичками, з утворенням між перемичками і дахом тенту наскрізних отворів з перерізом достатнім для вільного входу в них чи виходу з них частин заглушок чи КІНЦІВ СПИЦЬ разом із заглушками Технічний результат при розкритті чи закритті зонта усувається контакт заглушок чи КІНЦІВ СПИЦЬ ІЗ краями ламбрекенів, усувається перекидання вітром ламбрекенів на край даху, що поліпшує якість та усуває шум від ламбрекенів і збільшує термін служби зонта Перемичка зв'язує між собою ламбрекени і не дозволяє їм перекидатися догори на вітрі і спричиняти шум Перемичка розташована нижче краю заглушки чи спиці з утворенням наскрізного отвору, достатніх розмірів для вільного проходу заглушки чи кінця СПИЦІ Інші мети, особливості, переваги і можливості використання корисної моделі видні з нижчеподаного опису прикладів виконання на підставі малюнків При цьому всі описані і/чи графічно представлені ознаки самі по собі чи будь-якої розумної комбінації складають предмет корисної моделі, незалежно від загальних вимог чи зворотного зв'язку Фіг 1 ЗОНТ Вид попереду Фіг 2 ЗОНТ Вид зверху Варіант 1 Фіг З ЗОНТ ВИД зверху Варіант 2 Фіг 4 ЗОНТ Розріз А-А на фіг 3 чи фіг 4 Фіг 5 ЗОНТ Вузол А на фіг 1 чи фіг 2 Перелік позначень на кресленнях 1 - спиця, 2 - заглушка, 3 - дах тенту, 4-ламбрекен, 5 - клин даху тенту З, 6 - перемичка, 7 - наскрізний отвір, 8 - окантовка ламбрекена Зонт містить (див фіг 1 - 5) каркас зі спицями 1, заглушки 2 на кінцях спиць 1, дах тенту 3 з гнучкого водостійкого матеріалу, ламбрекени 4 по периметрі даху тенту 3 Дах тенту складається зі зшитих між собою клинів 5, де в нижній частині кожного з клинів 5 пришитий, щонайменше, один (21)20021210258 (22)18 12 2002 (24)15 08 2003 (46) 15 08 2003, Бюл № 8, 2003 р (72) Андрущенко Володимир Володимирович (73) Андрущенко Володимир Володимирович СО 1973 ламбрекен 4 Суміжні ламбрекени 4 у зонах заглушок 2 чи нижніх кінців спиць 1 з'єднані між собою окремою перемичкою 6 або як продовження ламбрекена з тієї ж тканини, що і ламбрекени 4 з утворенням між кожною перемичкою 6 і дахом тенту 3 наскрізного отвору 7 з перетином достатнім для вільного входу в нього чи виходу з нього частини заглушки 2 чи кінця спиці 1 разом із заглушкою 1 Края даху тенту 3 закріплені ременями безпосередньо до заглушок 2 чи до КІНЦІВ спиць 1 Края ламбрекенів 4 та перемички 6 мають окантовку 8 Пристрій працює в такий спосіб ФІГ. 1 При відкритті чи закритті зонта заглушки 2 чи кінці спиць 1 вільно входять в отвори 7 чи виходять з них з-під даху тенту 3 без тертя чи тиску на ламбрекени 4, що поліпшує якість зонта Перемичка між суміжними ламбрекенами не дозволяє ламбрекенам бовтатись на вітру знижує шум від ламбрекенів, збільшує термін служби зонта Технічний результат при розкритті чи закритті зонта усувається контакт заглушок чи КІНЦІВ СПИЦЬ ІЗ краями ламбрекенів, усувається перекидання вітром ламбрекенів на край даху, що поліпшує якість та усуває шум від ламбрекенів і збільшує термін служби зонта Фіг. З 1973 A-A 8 8 Фіг. 5 Фіг. 4 Комп ютерна верстка А Крулевський Підписано до друку 05 09 2003 Тираж 39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності Львівська площа, 8, м Київ МСП, 04655, Україна ТОВ "Міжнародний науковий комітет' вул Артема, 77 м Київ, 04050 Україна
