Зонт

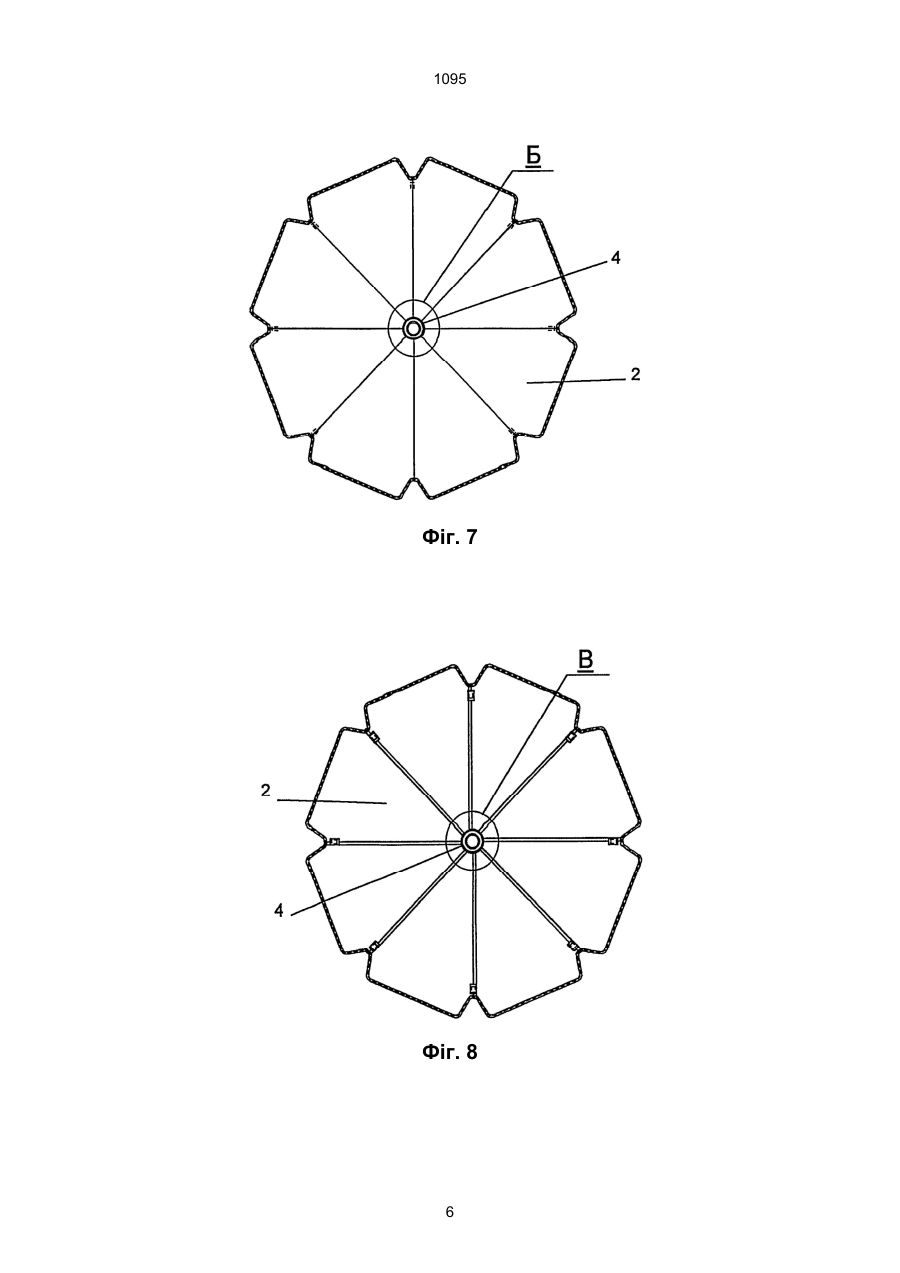

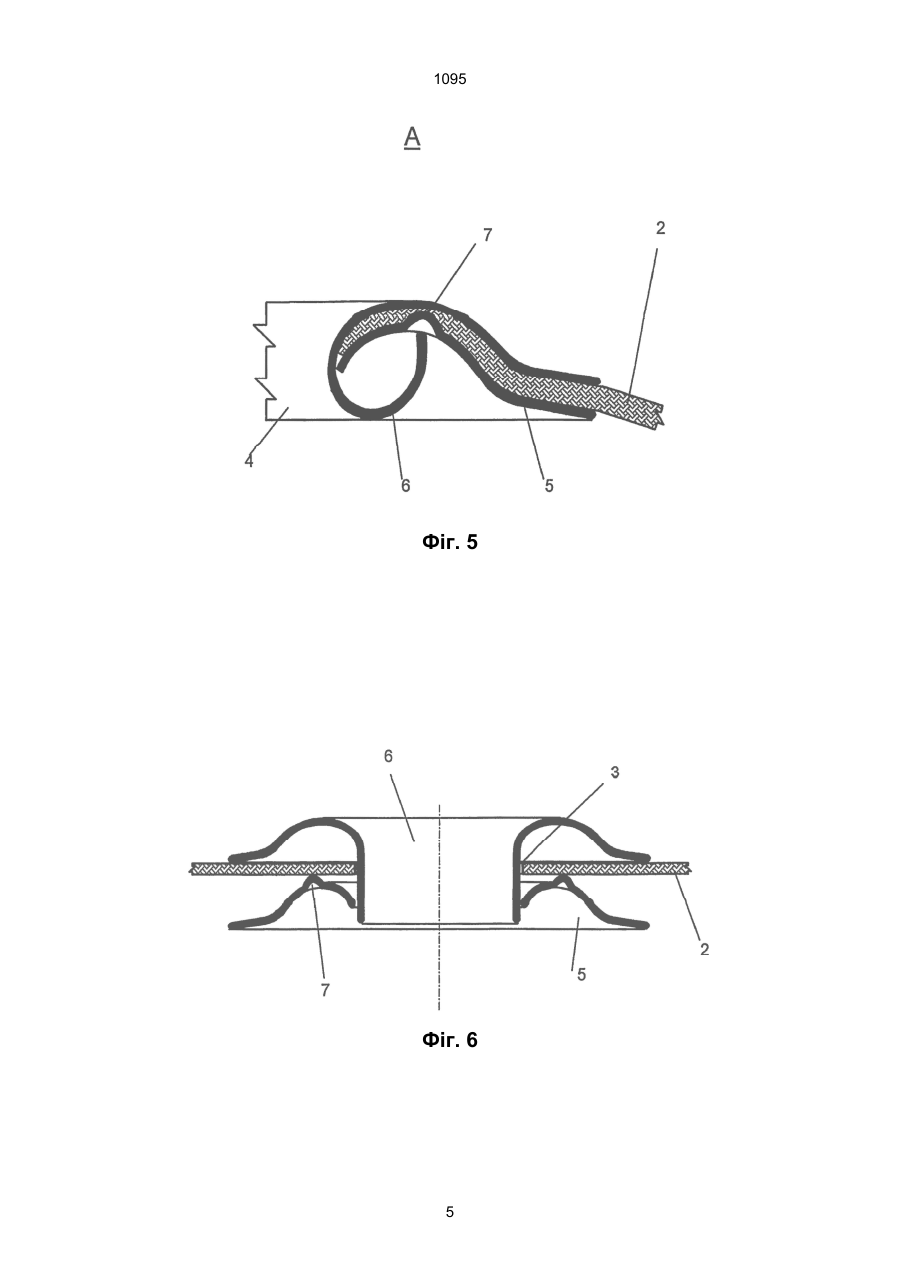

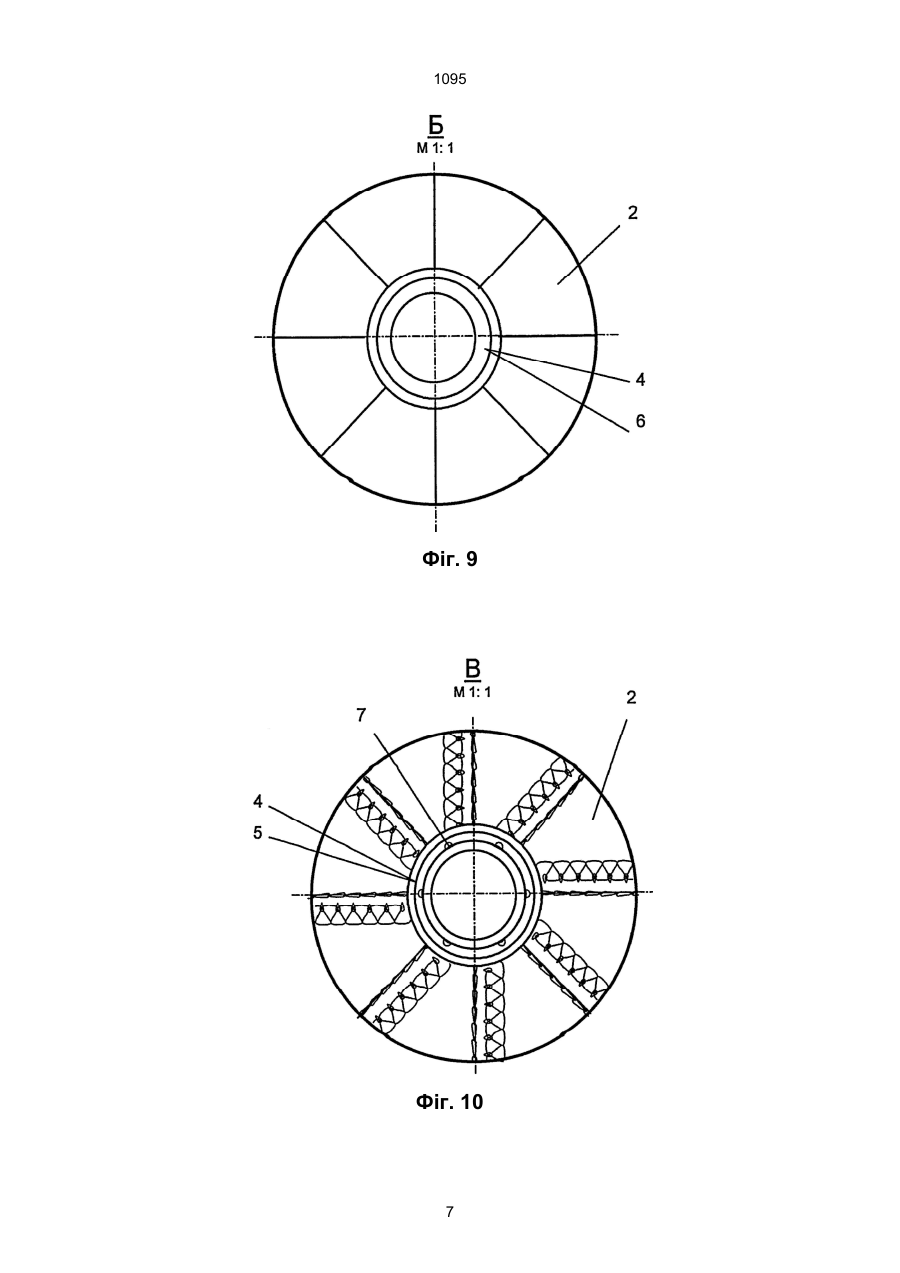

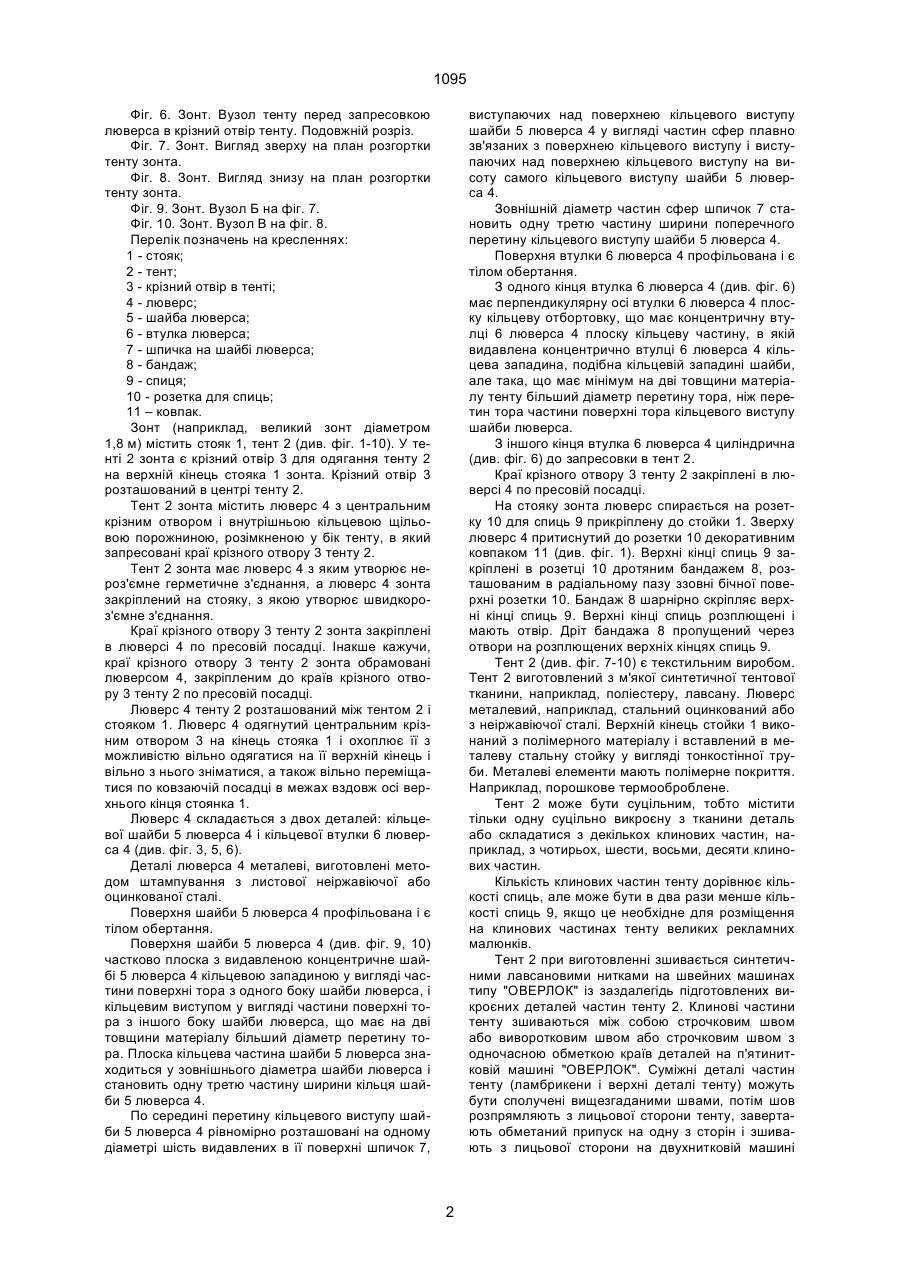

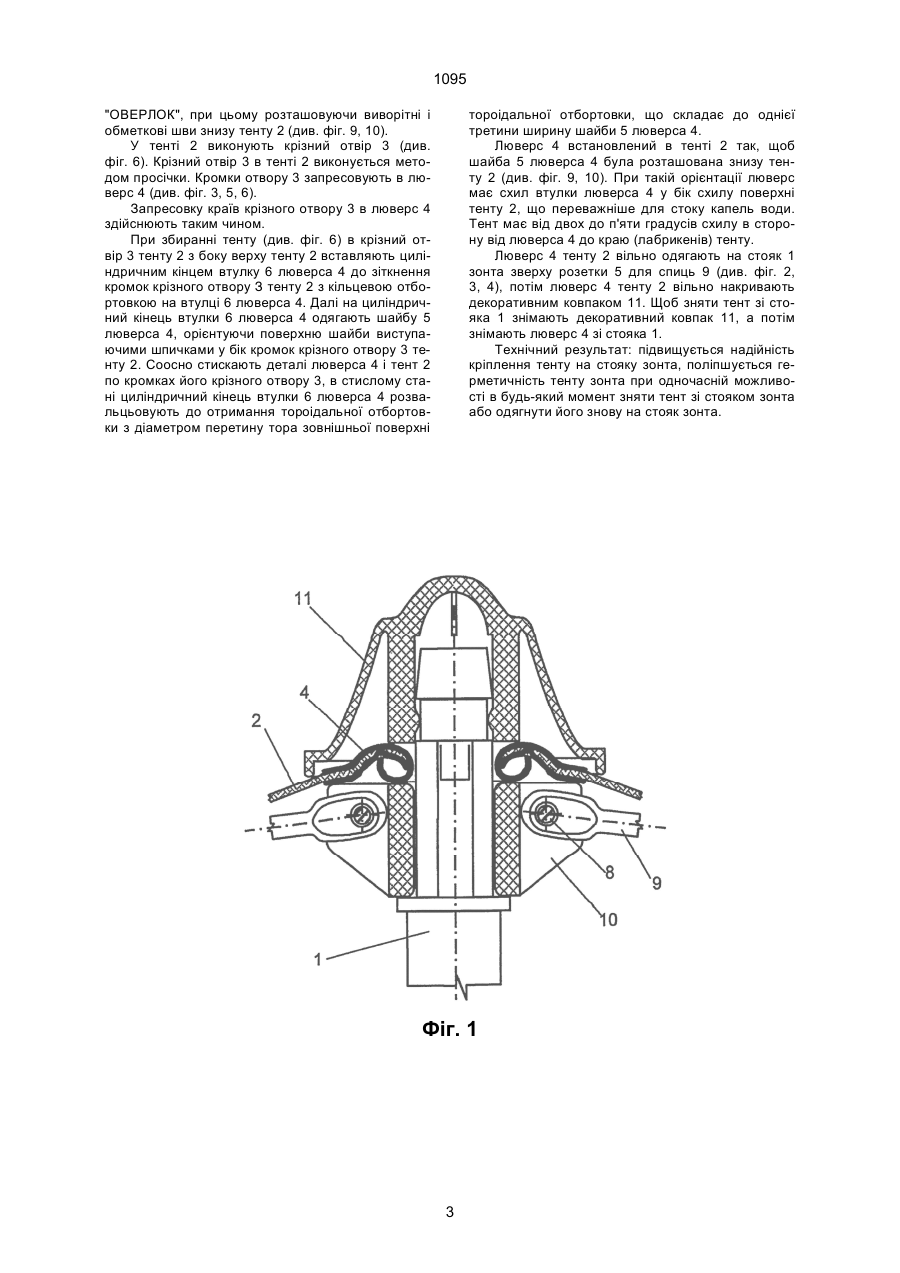

Зонт, що містить стояк, тент, який відрізняється тим, що тент зонта має люверс, з яким утворює нероз'ємне герметичне з'єднання, а люверс зонта закріплений на стояку, з яким утворює швидкороз'ємне з'єднання. (19) (21) 2001042136 (22) 02.04.2001 (24) 15.11.2001 (33) UA (46) 15.11.2001, Бюл. № 10, 2001 р. (72) Андрущенко Володимир Володимирович 1095 Фіг. 6. Зонт. Вузол тенту перед запресовкою люверса в крізний отвір тенту. Подовжній розріз. Фіг. 7. Зонт. Вигляд зверху на план розгортки тенту зонта. Фіг. 8. Зонт. Вигляд знизу на план розгортки тенту зонта. Фіг. 9. Зонт. Вузол Б на фіг. 7. Фіг. 10. Зонт. Вузол В на фіг. 8. Перелік позначень на кресленнях: 1 - стояк; 2 - тент; 3 - крізний отвір в тенті; 4 - люверс; 5 - шайба люверса; 6 - втулка люверса; 7 - шпичка на шайбі люверса; 8 - бандаж; 9 - спиця; 10 - розетка для спиць; 11 – ковпак. Зонт (наприклад, великий зонт діаметром 1,8 м) містить стояк 1, тент 2 (див. фіг. 1-10). У тенті 2 зонта є крізний отвір 3 для одягання тенту 2 на верхній кінець стояка 1 зонта. Крізний отвір 3 розташований в центрі тенту 2. Тент 2 зонта містить люверс 4 з центральним крізним отвором і внутрішньою кільцевою щільовою порожниною, розімкненою у бік тенту, в який запресовані краї крізного отвору 3 тенту 2. Тент 2 зонта має люверс 4 з яким утворює нероз'ємне герметичне з'єднання, а люверс 4 зонта закріплений на стояку, з якою утворює швидкороз'ємне з'єднання. Краї крізного отвору 3 тенту 2 зонта закріплені в люверсі 4 по пресовій посадці. Інакше кажучи, краї крізного отвору 3 тенту 2 зонта обрамовані люверсом 4, закріпленим до країв крізного отвору 3 тенту 2 по пресовій посадці. Люверс 4 тенту 2 розташований між тентом 2 і стояком 1. Люверс 4 одягнутий центральним крізним отвором 3 на кінець стояка 1 і охоплює її з можливістю вільно одягатися на її верхній кінець і вільно з нього зніматися, а також вільно переміщатися по ковзаючій посадці в межах вздовж осі верхнього кінця стоянка 1. Люверс 4 складається з двох деталей: кільцевої шайби 5 люверса 4 і кільцевої втулки 6 люверса 4 (див. фіг. 3, 5, 6). Деталі люверса 4 металеві, виготовлені методом штампування з листової неіржавіючої або оцинкованої сталі. Поверхня шайби 5 люверса 4 профільована і є тілом обертання. Поверхня шайби 5 люверса 4 (див. фіг. 9, 10) частково плоска з видавленою концентричне шайбі 5 люверса 4 кільцевою западиною у вигляді частини поверхні тора з одного боку шайби люверса, і кільцевим виступом у вигляді частини поверхні тора з іншого боку шайби люверса, що має на дві товщини матеріалу більший діаметр перетину тора. Плоска кільцева частина шайби 5 люверса знаходиться у зовнішнього діаметра шайби люверса і становить одну третю частину ширини кільця шайби 5 люверса 4. По середині перетину кільцевого виступу шайби 5 люверса 4 рівномірно розташовані на одному діаметрі шість видавлених в її поверхні шпичок 7, виступаючих над поверхнею кільцевого виступу шайби 5 люверса 4 у вигляді частин сфер плавно зв'язаних з поверхнею кільцевого виступу і виступаючих над поверхнею кільцевого виступу на висоту самого кільцевого виступу шайби 5 люверса 4. Зовнішній діаметр частин сфер шпичок 7 становить одну третю частину ширини поперечного перетину кільцевого виступу шайби 5 люверса 4. Поверхня втулки 6 люверса 4 профільована і є тілом обертання. З одного кінця втулка 6 люверса 4 (див. фіг. 6) має перпендикулярну осі втулки 6 люверса 4 плоску кільцеву отбортовку, що має концентричну втулці 6 люверса 4 плоску кільцеву частину, в якій видавлена концентрично втулці 6 люверса 4 кільцева западина, подібна кільцевій западині шайби, але така, що має мінімум на дві товщини матеріалу тенту більший діаметр перетину тора, ніж перетин тора частини поверхні тора кільцевого виступу шайби люверса. З іншого кінця втулка 6 люверса 4 циліндрична (див. фіг. 6) до запресовки в тент 2. Краї крізного отвору 3 тенту 2 закріплені в люверсі 4 по пресовій посадці. На стояку зонта люверс спирається на розетку 10 для спиць 9 прикріплену до стойки 1. Зверху люверс 4 притиснутий до розетки 10 декоративним ковпаком 11 (див. фіг. 1). Верхні кінці спиць 9 закріплені в розетці 10 дротяним бандажем 8, розташованим в радіальному пазу ззовні бічної поверхні розетки 10. Бандаж 8 шарнірно скріпляє верхні кінці спиць 9. Верхні кінці спиць розплющені і мають отвір. Дріт бандажа 8 пропущений через отвори на розплющених верхніх кінцях спиць 9. Тент 2 (див. фіг. 7-10) є текстильним виробом. Тент 2 виготовлений з м'якої синтетичної тентової тканини, наприклад, поліестеру, лавсану. Люверс металевий, наприклад, стальний оцинкований або з неіржавіючої сталі. Верхній кінець стойки 1 виконаний з полімерного матеріалу і вставлений в металеву стальну стойку у вигляді тонкостінної труби. Металеві елементи мають полімерне покриття. Наприклад, порошкове термооброблене. Тент 2 може бути суцільним, тобто містити тільки одну суцільно викроєну з тканини деталь або складатися з декількох клинових частин, наприклад, з чотирьох, шести, восьми, десяти клинових частин. Кількість клинових частин тенту дорівнює кількості спиць, але може бути в два рази менше кількості спиць 9, якщо це необхідне для розміщення на клинових частинах тенту великих рекламних малюнків. Тент 2 при виготовленні зшивається синтетичними лавсановими нитками на швейних машинах типу "ОВЕРЛОК" із заздалегідь підготовлених викроєних деталей частин тенту 2. Клинові частини тенту зшиваються між собою строчковим швом або виворотковим швом або строчковим швом з одночасною обметкою країв деталей на п'ятинитковій машині "ОВЕРЛОК". Суміжні деталі частин тенту (ламбрикени і верхні деталі тенту) можуть бути сполучені вищезгаданими швами, потім шов розпрямляють з лицьової сторони тенту, завертають обметаний припуск на одну з сторін і зшивають з лицьової сторони на двухнитковій машині 2 1095 "ОВЕРЛОК", при цьому розташовуючи виворітні і обметкові шви знизу тенту 2 (див. фіг. 9, 10). У тенті 2 виконують крізний отвір 3 (див. фіг. 6). Крізний отвір 3 в тенті 2 виконується методом просічки. Кромки отвору 3 запресовують в люверс 4 (див. фіг. 3, 5, 6). Запресовку країв крізного отвору 3 в люверс 4 здійснюють таким чином. При збиранні тенту (див. фіг. 6) в крізний отвір 3 тенту 2 з боку верху тенту 2 вставляють циліндричним кінцем втулку 6 люверса 4 до зіткнення кромок крізного отвору З тенту 2 з кільцевою отбортовкою на втулці 6 люверса 4. Далі на циліндричний кінець втулки 6 люверса 4 одягають шайбу 5 люверса 4, орієнтуючи поверхню шайби виступаючими шпичками у бік кромок крізного отвору 3 тенту 2. Соосно стискають деталі люверса 4 і тент 2 по кромках його крізного отвору 3, в стислому стані циліндричний кінець втулки 6 люверса 4 розвальцьовують до отримання тороідальної отбортовки з діаметром перетину тора зовнішньої поверхні тороідальної отбортовки, що складає до однієї третини ширину шайби 5 люверса 4. Люверс 4 встановлений в тенті 2 так, щоб шайба 5 люверса 4 була розташована знизу тенту 2 (див. фіг. 9, 10). При такій орієнтації люверс має схил втулки люверса 4 у бік схилу поверхні тенту 2, що переважніше для стоку капель води. Тент має від двох до п'яти градусів схилу в сторону від люверса 4 до краю (лабрикенів) тенту. Люверс 4 тенту 2 вільно одягають на стояк 1 зонта зверху розетки 5 для спиць 9 (див. фіг. 2, 3, 4), потім люверс 4 тенту 2 вільно накривають декоративним ковпаком 11. Щоб зняти тент зі стояка 1 знімають декоративний ковпак 11, а потім знімають люверс 4 зі стояка 1. Технічний результат: підвищується надійність кріплення тенту на стояку зонта, поліпшується герметичність тенту зонта при одночасній можливості в будь-який момент зняти тент зі стояком зонта або одягнути його знову на стояк зонта. Фіг. 1 3 1095 Фіг. 2 Фіг. 3 Фіг. 4 4 1095 Фіг. 5 Фіг. 6 5 1095 Фіг. 7 Фіг. 8 6 1095 Фіг. 9 Фіг. 10 7 1095 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 8
