Формула / Реферат
Зонт, що містить канат, ролики для руху по них каната, верхню і нижню розетки, який відрізняється тим, що у верхню і нижню розетки вбудовано, щонайменше, по одному ролику для руху по ньому каната.
Текст

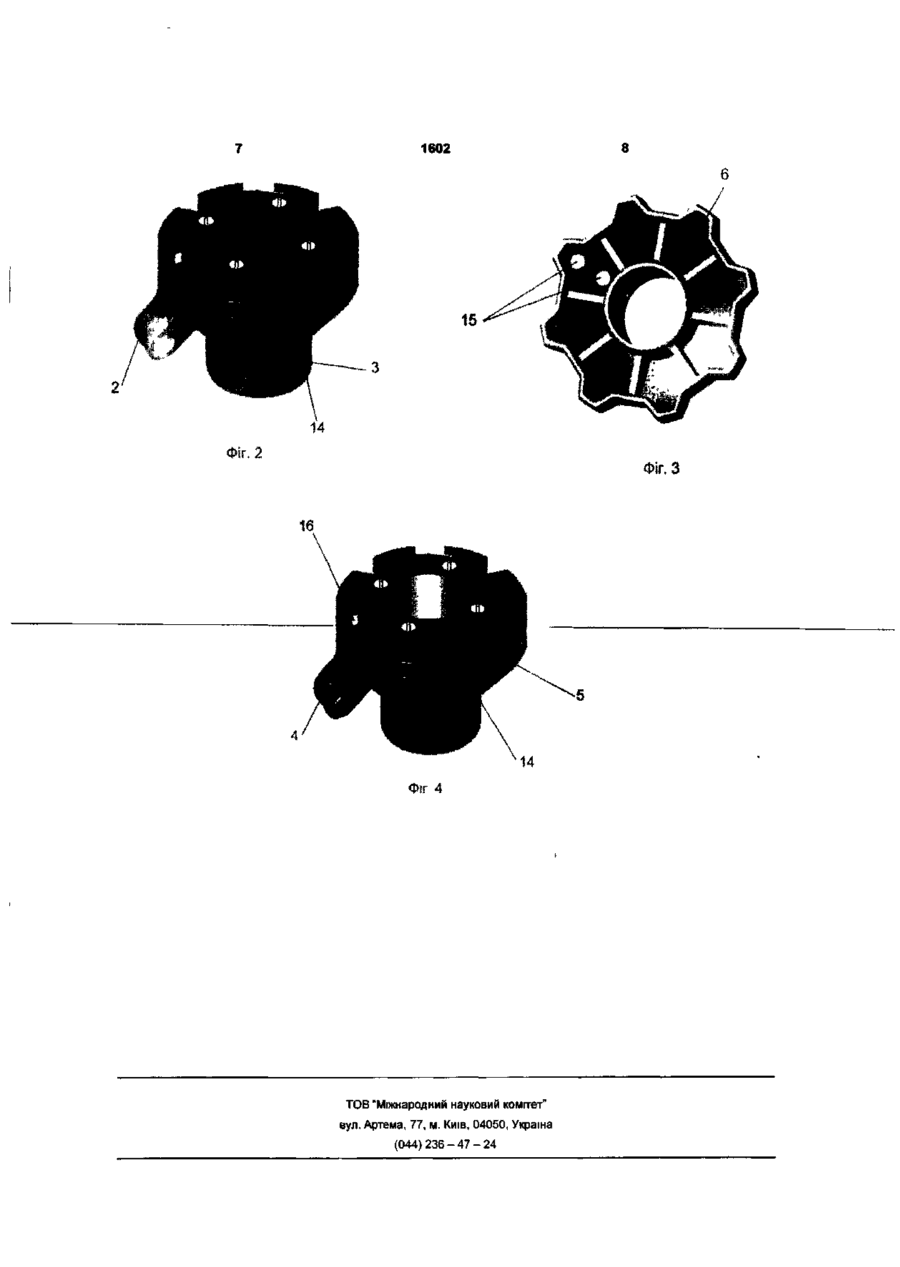

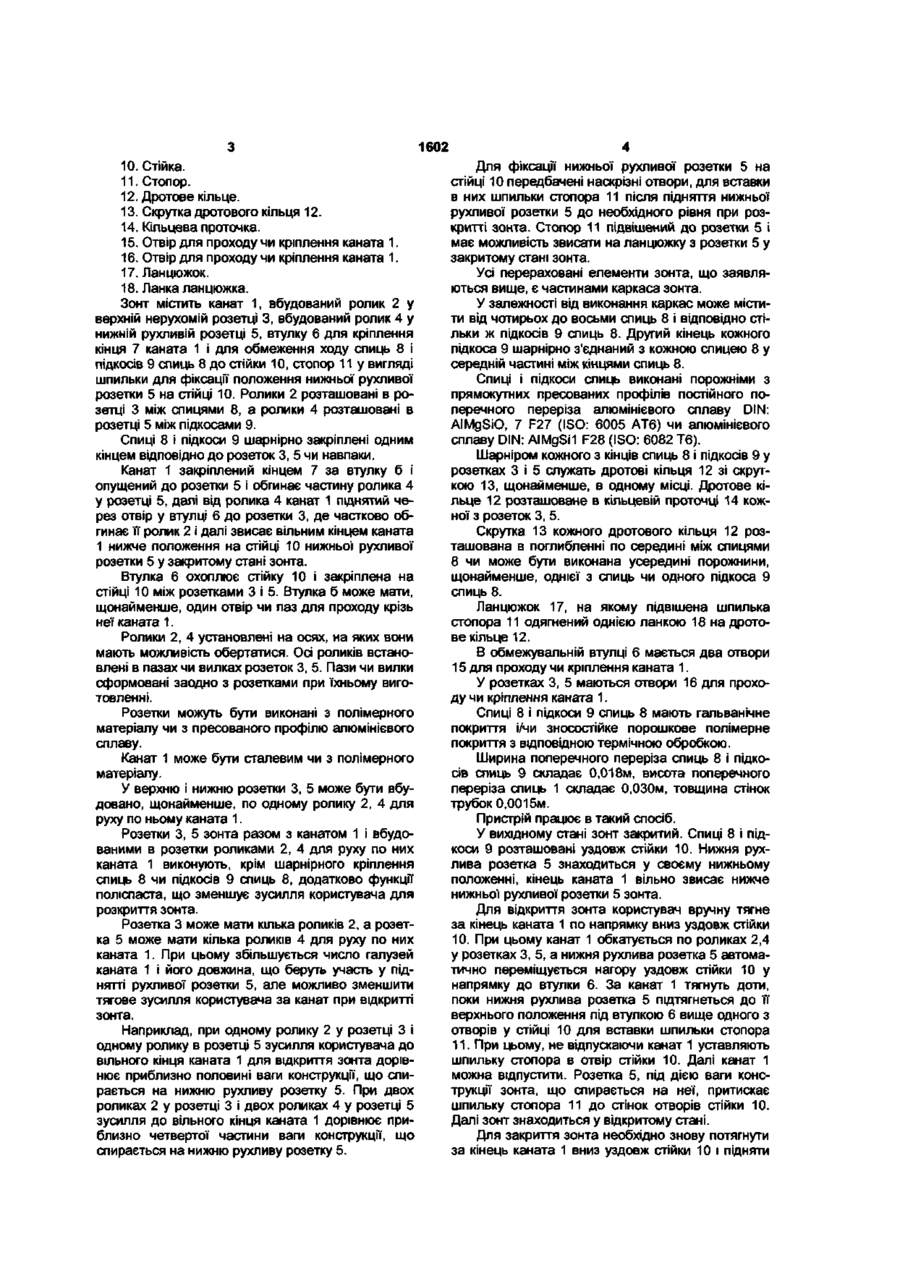

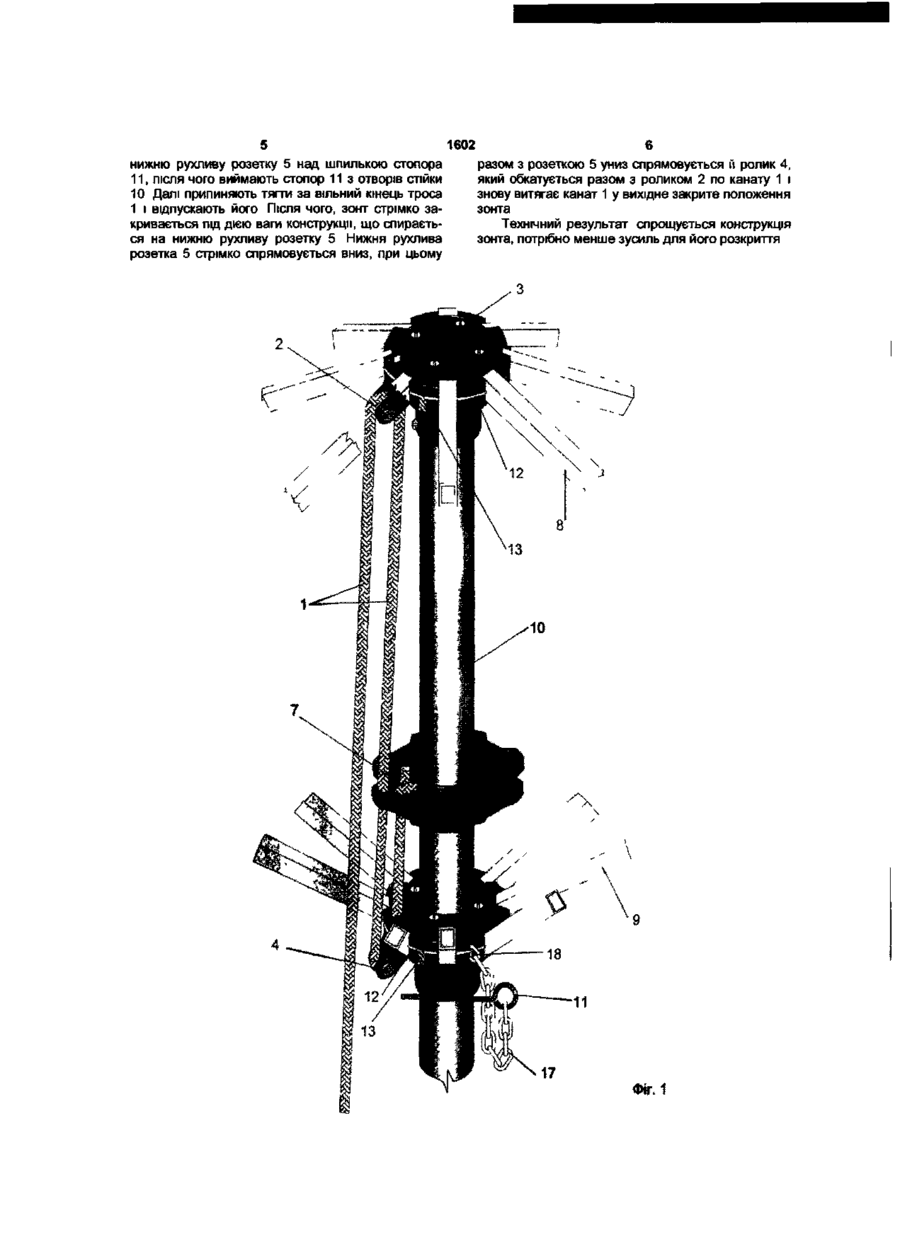

Зонт, що містить канат, ролики для руху по них каната, верхню і нижню розетки, який відрізняється тим, що у верхню і нижню розетки вбудовано, щонайменше, по одному ролику для руху по ньому каната. Корисна модель відноситься до галузі зонтів і може використовуватися як великий зонт, наприклад, садовий, пляжний, для кафе, використовуваний для особистого чи групового захисту від дощу чи сонця. Відомий зонт (див. патент України № 3244 на промисловий зразок), що містить канат, ролики для руху по них каната, верхню і нижню розетки. У відомому зонті ролики входять до складу окремих блоків, які з'єднані канатом, що утворюють систему для підйому чи опускання у вигляді поліспаста, що розміщений у верхній частині стійки і застосовується для підйому і розкриття купола зонта. Поліспаст складається з двох окремих блоків, де один нерухомий, а другий рухливий. Нерухомий блок зачеплений за верхню нерухому розетку, а рухливий блок зачеплений за нижню рухливу розетку і переміщується уздовж стійки разом з розеткою. Один з кінців каната (шнура) закріплений до нерухомого блоку поліспаста, а другий кінець каната вільний і служить для підтягування одного блоку поліспаста до іншого. При цьому канат рухається по роликах блоків поліспаста. При зближенні блоків поліспаста уздовж стійки зонт розкривається, а при віддаленні одного блоку від іншого уздовж стійки - зонт закривається. Блоки поліспаста крім роликів, осей роликів мають ще безліч конструктивних елементів. Крім того, для розміщення окремих блоків поліспаста необхідно достатньо місця у верхній частині стійки, що збільшує об'єм розеток, тому що кінці спиць конструктивно приходиться відсувати від стійки, щоб спиці не давили блоки поліспаста об стійку при швидкому обігу каната по роликах при закритті зонта, коли спиці стрімко наближаються до стійки. В основу корисної моделі поставлена задача, зонт, що підлягає удосконаленню шляхом, того, що зонт, що містить канат, ролики для руху по них каната, верхню і нижню розетки, відповідно до корисної моделі, який відрізняється тим, що у верхню і нижню розетки вбудовано, щонайменше, по одному ролику для руху по ньому каната. Технічний результат: спрощується конструкція зонта. Спрощення конструкції досягається тим, що в пристрої, що заявляється, розетки зонта, крім шарнірного кріплення спиць чи підкосів спиць, разом з канатом і вбудованими в розетки роликами для руху по них каната виконують додатково функції поліспаста, що зменшує зусилля користувача для розкриття зонта. Інші цілі, особливості, переваги і можливості використання корисної моделі видні з нижчеподаного опису прикладів виконання на підставі малюнків. При цьому всі описані і/чи графічно представлені ознаки самі по собі чи будь-якої розумної комбінації складають предмет корисної моделі. Незалежно від загальних вимог чи зворотного зв'язку. Фіг. 1. Зонт. Загальний вигляд каркаса у відкритому стані зонта. Фіг. 2. Зонт. Загальний вигляд верхньої нерухомої розетки. Фіг. 3. Зонт. Загальний вигляд обмежувальної втулки. Фіг. 4. Зонт. Загальний вигляд нижньої рухливої розетки. Перелік позначень на кресленнях 1. Канат. 2. Вбудований ролик. 3. Верхня нерухома розетка. 4. Вбудований ролик. 5. Нижня рухлива розетка. 6. Втулка. 7. Кінець каната 1. 8. Спиця. 9. Підкіс. CM о со 1602 10. Стійка. 11. Стопор. 12. Дротове кільце. 13. Скрутка дротового кільця 12. 14. Кільцева проточка. 15. Отвір для проходу чи кріплення каната 1. 16. Отвір для проходу чи кріплення каната 1. 17. Ланцюжок. 18. Ланка ланцюжка. Зонт містить канат 1, вбудований ролик 2 у верхній нерухомій розетці 3, вбудований ролик 4 у нижній рухливій розетці 5, втулку 6 для кріплення кінця 7 каната 1 і для обмеження ходу спиць 8 і підкосів 9 спиць 8 до стійки 10, стопор 11 у вигляді шпильки для фіксації положення нижньої рухливої розетки 5 на стійці 10. Ролики 2 розташовані в розетці 3 між спицями 8, а ролики 4 розташовані в розетці 5 між підкосами 9. Спиці 8 і підкоси 9 шарнірно закріплені одним кінцем відповідно до розеток 3, 5 чи навпаки. Канат 1 закріплений кінцем 7 за втулку б і опущений до розетки 5 і обгинає частину ролика 4 у розетці 5, далі від ролика 4 канат 1 піднятий через отвір у втулці 6 до розетки 3, де частково обгинає її ролик 2 і далі звисає вільним кінцем каната 1 нижче положення на стійці 10 нижньої рухливої розетки 5 у закритому стані зонта. Втулка 6 охоплює стійку 10 і закріплена на стійці 10 між розетками 3 і 5. Втулка б може мати, щонайменше, один отвір чи паз для проходу крізь неї каната 1. Ролики 2, 4 установлені на осях, на яких вони мають можливість обертатися. Осі роликів встановлені в пазах чи вилках розеток 3, 5. Пази чи вилки сформовані заодно з розетками при їхньому виготовленні. Розетки можуть бути виконані з полімерного матеріалу чи з пресованого профілю алюмінієвого сплаву. Канат 1 може бути сталевим чи з полімерного матеріалу. У верхню і нижню розетки 3, 5 може бути вбудовано, щонайменше, по одному ролику 2, 4 для руху по ньому каната 1. Розетки 3, 5 зонта разом з канатом 1 і вбудованими в розетки роликами 2, 4 для руху по них каната 1 виконують, крім шарнірного кріплення спиць 8 чи підкосів 9 спиць 8, додатково функції поліспаста, що зменшує зусилля користувача для розкриття зонта. Розетка 3 може мати кілька роликів 2, а розетка 5 може мати кілька роликів 4 для руху по них каната 1. При цьому збільшується число галузей каната 1 і його довжина, що беруть участь у піднятті рухливої розетки 5, але можливо зменшити тягове зусилля користувача за канат при відкритті зонта. Наприклад, при одному ролику 2 у розетці 3 і одному ролику в розетці 5 зусилля користувача до вільного кінця каната 1 для відкриття зонта дорівнює приблизно половині ваги конструкції, що спирається на нижню рухливу розетку 5. При двох роликах 2 у розетці 3 і двох роликах 4 у розетці 5 зусилля до вільного кінця каната 1 дорівнює приблизно четвертої частини ваги конструкції, що спирається на нижню рухливу розетку 5. Для фіксації нижньої рухливої розетки 5 на стійці 10 передбачені наскрізні отвори, для вставки в них шпильки стопора 11 після підняття нижньої рухливої розетки 5 до необхідного рівня при розкритті зонта. Стопор 11 підвішений до розетки 5 і має можливість звисати на ланцюжку з розетки 5 у закритому стані зонта. Усі перераховані елементи зонта, що заявляються вище, є частинами каркаса зонта. У залежності від виконання каркас може містити від чотирьох до восьми спиць 8 і відповідно стільки ж підкосів 9 спиць 8. Другий кінець кожного підкоса 9 шарнірно з'єднаний з кожною спицею 8 у середній частині між кінцями спиць 8. Спиці і підкоси спиць виконані порожніми з прямокутних пресованих профілів постійного поперечного переріза алюмінієвого сплаву DIN: AIMgSiO, 7 F27 (ISO: 6005 АТ6) чи алюмінієвого сплаву DIN: AIMgSM F28 (ISO: 6082 Т6). Шарніром кожного з кінців спиць 8 і підкосів 9 у розетках 3 і 5 служать дротові кільця 12 зі скруткою 13, щонайменше, в одному місці. Дротове кільце 12 розташоване в кільцевій проточці 14 кожної з розеток 3, 5. Скрутка 13 кожного дротового кільця 12 розташована в поглибленні по середині між спицями 8 чи може бути виконана усередині порожнини, щонайменше, однієї з спиць чи одного підкоса 9 спиць 8. Ланцюжок 17, на якому підвішена шпилька стопора 11 одягнений однією ланкою 18 на дротове кільце 12. В обмежувальній втулці 6 мається два отвори 15 для проходу чи кріплення каната 1. У розетках 3, 5 маються отвори 16 для проходу чи кріплення каната 1. Спиці 8 і підкоси 9 спиць 8 мають гальванічне покриття і/чи зносостійке порошкове полімерне покриття з відповідною термічною обробкою. Ширина поперечного переріза спиць 8 і підкосів спиць 9 складає 0,018м, висота поперечного переріза спиць 1 складає 0,030м, товщина стінок трубок 0,0015м. Пристрій працює в такий спосіб. У вихідному стані зонт закритий. Спиці 8 і підкоси 9 розташовані уздовж стійки 10. Нижня рухлива розетка 5 знаходиться у своєму нижньому положенні, кінець каната 1 вільно звисає нижче нижньої рухливої розетки 5 зонта. Для відкриття зонта користувач вручну тягне за кінець каната 1 по напрямку вниз уздовж стійки 10. При цьому канат 1 обкатується по роликах 2,4 у розетках 3, 5, а нижня рухлива розетка 5 автоматично переміщується нагору уздовж стійки 10 у напрямку до втулки 6. За канат 1 тягнуть доти, поки нижня рухлива розетка 5 підтягнеться до її верхнього положення під втулкою 6 вище одного з отворів у стійці 10 для вставки шпильки стопора 11. При цьому, не відпускаючи канат 1 уставляють шпильку стопора в отвір стійки 10. Далі канат 1 можна відпустити. Розетка 5, під дією ваги конструкції зонта, що спирається на неї, притискає шпильку стопора 11 до стінок отворів стійки 10. Далі зонт знаходиться у відкритому стані. Для закриття зонта необхідно знову потягнути за кінець каната 1 вниз уздовж стійки 10 і підняти 1602 нижню рухливу розетку 5 над шпилькою стопора 11, після чого виймають стопор 11 з отворів стійки 10 Далі припиняють тягти за вільний кінець троса 1 і відпускають його Після чого, зонт стрімко закривається під дією ваги конструкції, що спирається на нижню рухливу розетку 5 Нижня рухлива розетка 5 стрімко спрямовується вниз, при цьому разом з розеткою 5 униз спрямовується й ролик 4, який обкатується разом з роликом 2 по канату 1 і знову витягає канат 1 у вихідне закрите положення зонта Технічний результат спрощується конструкція зонта, потрібно менше зусиль для його розкриття 17 ФІГ. 1 1602 Фіг. З ФЇЇ 4 ТОВ "Міжнародний науковий комітет" вул. Артема, 77, м. Київ, 04050, Україна (044)236 - 47 - 24
ДивитисяДодаткова інформація
Автори англійськоюAndruschenko Volodymyr Volodymyrovych
Автори російськоюАндрущенко Владимир Владимирович
МПК / Мітки
МПК: A45B 19/00
Мітки: зонт
