Запірно-пломбувальний пристрій

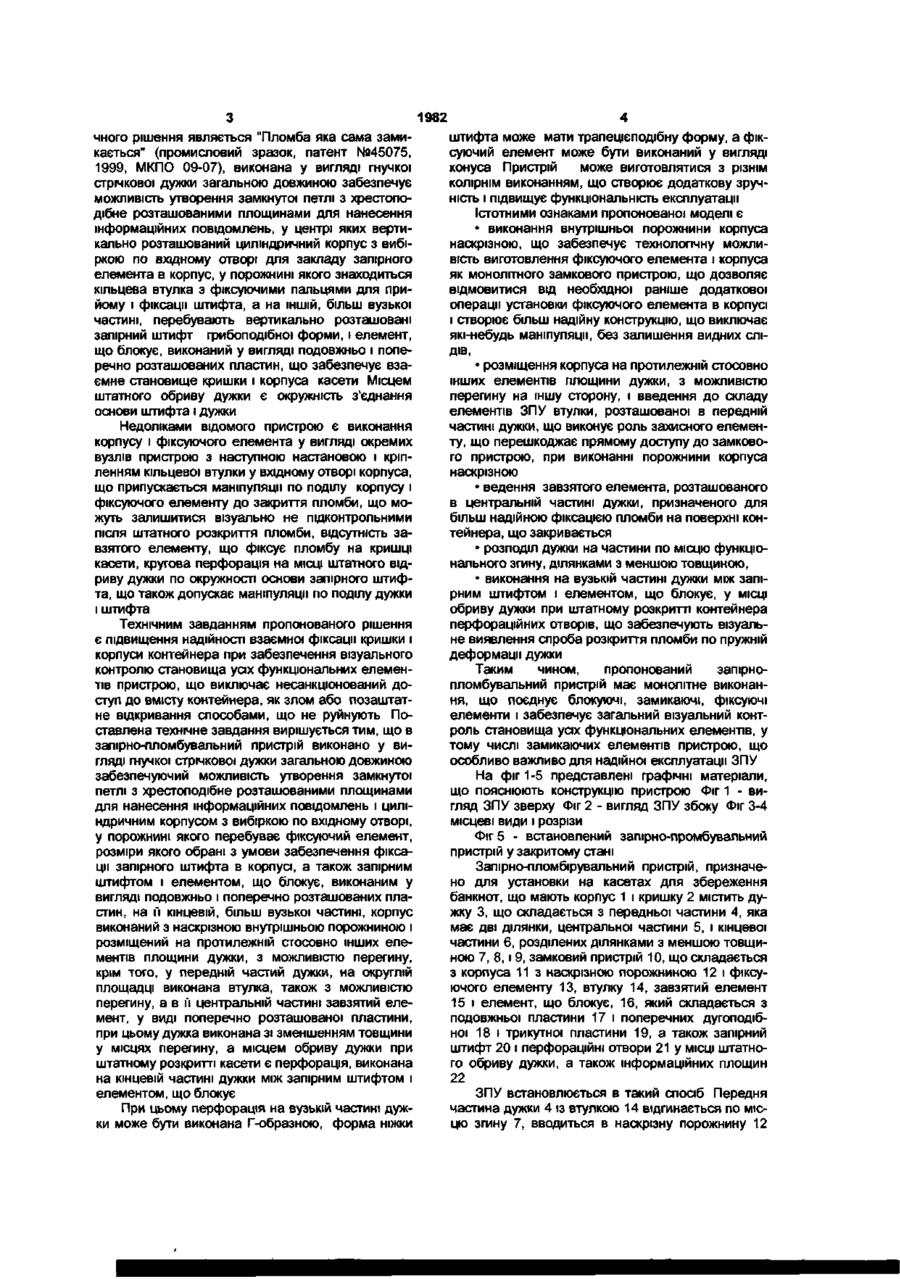

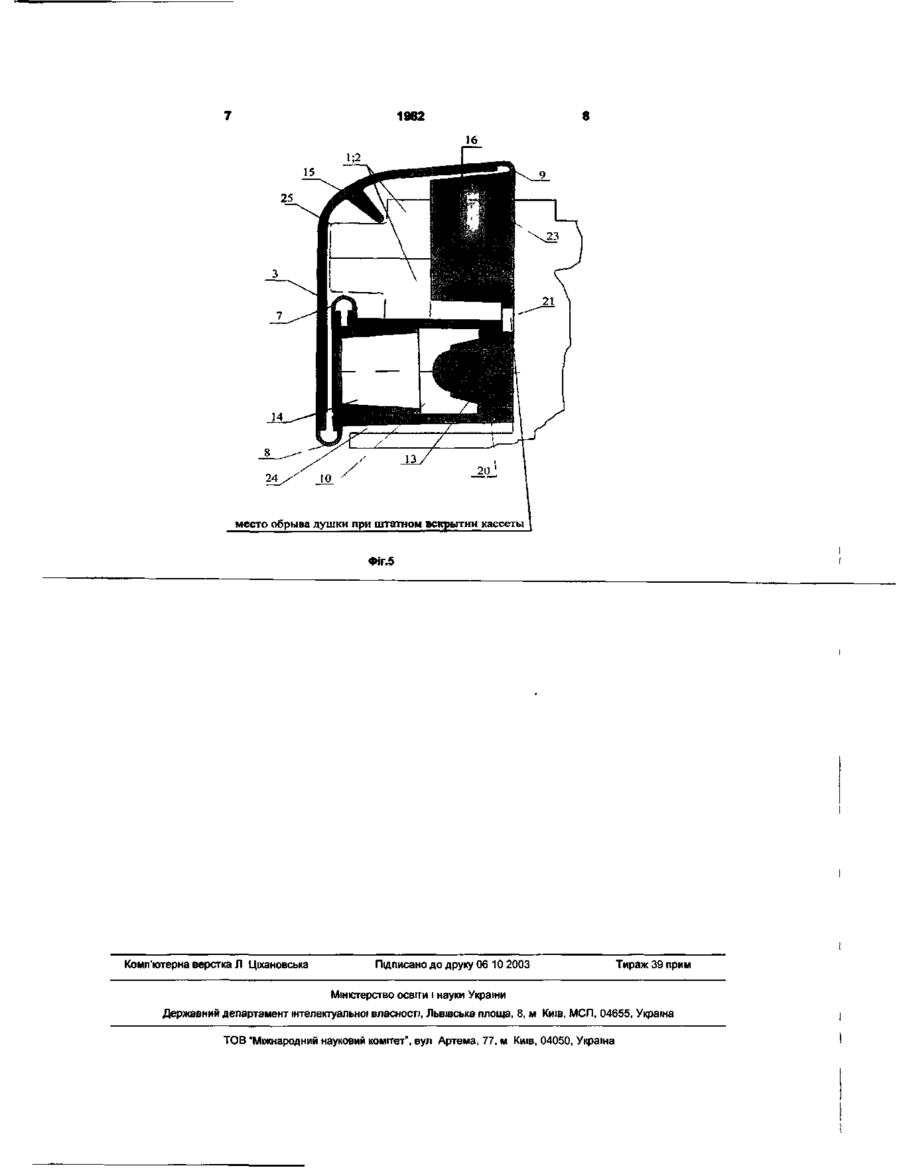

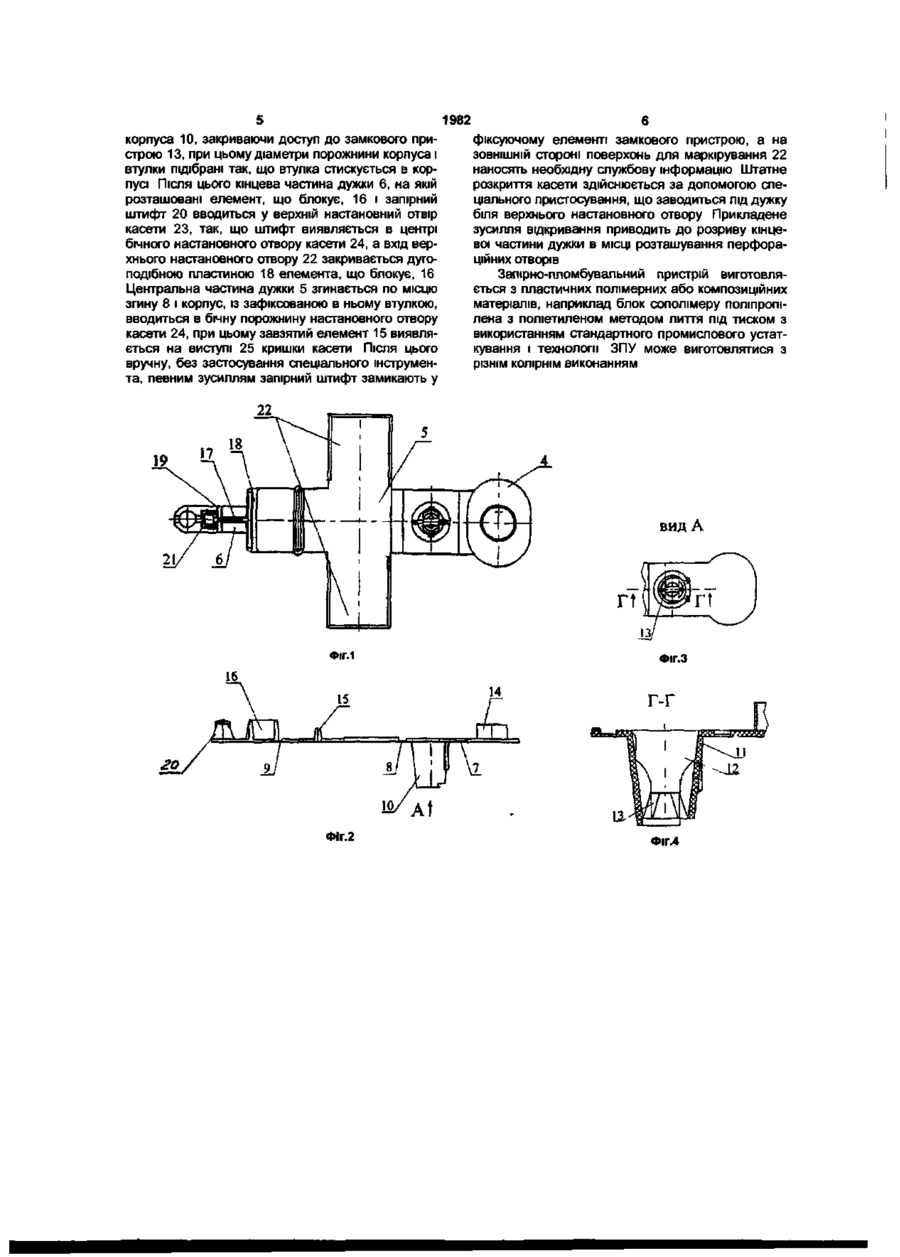

1 Запірно-пломбувальний пристрій, виконаний у вигляді гнучкої стрічкової дужки загальною довжиною, яка забезпечує можливість утворення замкненої петлі з хрестоподібно розташованими площинами для нанесення інформаційних повідомлень, циліндричним корпусом з вибіркою по вхідному отворі, у порожнині якого знаходиться фіксуючий елемент, а також запірним штифтом і блокучим елементом, виконаним у вигляді подовжньо і поперечно розташованих пластин, на и кінцевій, більш вузькій частині, який відрізняється тим, що корпус виконаний з наскрізною внутрішньою порожниною, становить з фіксуючим елементом монолітний замковий пристрій і розміщений на протилежній відносно інших елементів площини дужці, з можливістю перегину, у передній частині дужки виконана втулка, а в центральній частині упорний елемент, у вигляді поперечно розташованої пластини, при цьому дужка виконана із зменшенням товщини у місцях перегину, що є границями частин, а на кінцевій частині дужки між запірним штифтом і блокучим елементом, виконана перфорація 2 Пристрій за п 1, який відрізняється тим, що фіксуючий елемент виконаний у вигляді конуса 3 Пристрій за п 1, який відрізняється тим, що перфорація на вузькій частині дужки виконана Гподібної форми Корисна модель є запірно-пломбувальним пристроєм (ЗПУ) і відноситься до групи охоронних технічних засобів одноразового використання, призначених для надійного блокування кришки на корпусі касети для збереження банкнот або кришок інших контейнерів, що мають аналогічні настановні отвори, і може бути використана для контролю схоронності вмісту контейнера Відомо ущільнювальне з'єднання, що відноситься до запірно-пломбувальних пристроїв, призначене для контролю схоронності вантажів (патент РФ №1382407, 1988, Е05В39/02) Пристрій містить корпус, де установлюються фіксуючі пальці та оболонка з матеріалу підвищеної твердості, що утрудняє можливість доступу до пружних пальців, для виключення непомітного розкриття з'єднання, і зв'язану з корпусом гнучку дужку, на вільному КІНЦІ якої мається запірний елемент-штифт При введенні штифта до отвору корпусу здійснюється фіксація штифта, чим утвориться нероз'ємне з'єднання, що перешкоджає несанкціонованому доступу до вантажу Недоліками з'єднання являються відсутність блокуючого елемента, який забезпечує фіксацію взаємного становища кришки і корпуса контейнера і закриває досяг до запірного елемента, вирішення замкового пристрою у вигляді складання елементів і відсутність площин для нанесення службової інформації Відомо запірно-пломбувальний пристрій (RU, корисна модель, патент №6573, 1998, Е05В39/02), виконаний у вигляді гнучкої стрічкової дужки загальною довжиною забезпечуючий можливість утворення замкнутої петлі із хрестоподібне розташованими площинами для нанесення інформаційних повідомлень, у центрі яких вертикально розташований циліндричний корпус у вигляді склянки з вибіркою по вхідному отворі для закладу запірного елемента в корпус, у порожнині якого знаходиться кільцева втулка з фіксуючими пальцями для прийому та фіксації штифта, виконана з пружного матеріалу, розміри яких обрані з умови забезпечення фіксації запірного штифта в корпусі, а на ІНШІЙ, більш вузької частині, перебуває вертикально розташований запірний штифт грибоподібної форми Недоліками з'єднання також є відсутність блокуючого елемента і рішення замкового пристрою у вигляді складання елементів Найбільш близьким до запропонованого техні CM 00 О) 1982 чного рішення являється "Пломба яка сама замикається" (промисловий зразок, патент №45075, 1999, МКПО 09-07), виконана у вигляді гнучкої стрічкової дужки загальною довжиною забезпечує можливість утворення замкнутої петлі з хрестоподібне розташованими площинами для нанесення інформаційних повідомлень, у центрі яких вертикально розташований циліндричний корпус з вибіркою по вхідному отворі для закладу запірного елемента в корпус, у порожнині якого знаходиться кільцева втулка з фіксуючими пальцями для прийому і фіксації штифта, а на ІНШІЙ, більш вузької частині, перебувають вертикально розташовані запірний штифт грибоподібної форми, і елемент, що блокує, виконаний у вигляді подовжньо і поперечно розташованих пластин, що забезпечує взаємне становище кришки і корпуса касети Місцем штатного обриву дужки є окружність з'єднання основи штифта і дужки Недоліками відомого пристрою є виконання корпусу і фіксуючого елемента у вигляді окремих вузлів пристрою з наступною настановою і кріпленням кільцевої втулки у вхідному отворі корпуса, що припускається маніпуляції по поділу корпусу і фіксуючого елементу до закриття пломби, що можуть залишитися візуально не підконтрольними після штатного розкриття пломби, відсутність завзятого елементу, що фіксує пломбу на кришці касети, кругова перфорація на МІСЦІ штатного відриву дужки по окружності основи запірного штифта, що також допускає маніпуляції по поділу дужки і штифта Технічним завданням пропонованого рішення є підвищення надійності взаємної фіксації кришки і корпуси контейнера при забезпечення візуального контролю становища усіх функціональних елементів пристрою, що виключає несанкціонований доступ до вмісту контейнера, як злом або позаштатне відкривання способами, що не руйнують Поставлена технічне завдання вирішується тим, що в запірно-пломбувальний пристрій виконано у вигляді гнучкої стрічкової дужки загальною довжиною забезпечуючий можливість утворення замкнутої петлі з хрестоподібне розташованими площинами для нанесення інформаційних повідомлень і циліндричним корпусом з вибіркою по вхідному отворі, у порожнині якого перебуває фіксуючий елемент, розміри якого обрані з умови забезпечення фіксації запірного штифта в корпусі, а також запірним штифтом і елементом, що блокує, виконаним у вигляді подовжньо і поперечно розташованих пластин, на її кінцевій, більш вузької частині, корпус виконаний з наскрізною внутрішньою порожниною і розміщений на протилежній стосовно інших елементів площини дужки, з можливістю перегину, крім того, у передній частий дужки, на округлій площадці виконана втулка, також з можливістю перегину, а в її центральній частині завзятий елемент, у виді поперечно розташованої пластини, при цьому дужка виконана зі зменшенням товщини у місцях перегину, а місцем обриву дужки при штатному розкритті касети є перфорація, виконана на кінцевій частині дужки між запірним штифтом і елементом, що блокує При цьому перфорація на вузькій частині дужки може бути виконана Г-образною, форма ніжки штифта може мати трапецієподібну форму, а фіксуючий елемент може бути виконаний у вигляді конуса Пристрій може виготовлятися з різнім колірнім виконанням, що створює додаткову зручність і підвищує функціональність експлуатації Істотними ознаками пропонованої моделі є * виконання внутрішньої порожнини корпуса наскрізною, що забезпечує технологічну можливість виготовлення фіксуючого елемента і корпуса як монолітного замкового пристрою, що дозволяє відмовитися від необхідної раніше додаткової операції установки фіксуючого елемента в корпусі і створює більш надійну конструкцію, що виключає які-небудь маніпуляції, без залишення видних СЛІДІВ, * розміщення корпуса на протилежній стосовно інших елементів площини дужки, з можливістю перегину на іншу сторону, і введення до складу елементів ЗПУ втулки, розташованої в передній частині дужки, що виконує роль захисного елементу, що перешкоджає прямому доступу до замкового пристрою, при виконанні порожнини корпуса наскрізною * ведення завзятого елемента, розташованого в центральній частині дужки, призначеного для більш надійною фіксацією пломби на поверхні контейнера, що закривається * розподіл дужки на частини по місцю функціонального згину, ділянками з меншою товщиною, * виконання на вузькій частині дужки між запірним штифтом і елементом, що блокує, у МІСЦІ обриву дужки при штатному розкритті контейнера перфораційних отворів, що забезпечують візуальне виявлення спроба розкриття пломби по пружній деформації дужки Таким чином, пропонований запірнопломбувальний пристрій має монолітне виконання, що поєднує блокуючі, замикаючі, фіксуючі елементи і забезпечує загальний візуальний контроль становища усіх функціональних елементів, у тому числі замикаючих елементів пристрою, що особливо важливо для надійної експлуатації ЗПУ На фіг 1-5 представлені графічні матеріали, що пояснюють конструкцію пристрою Фіг 1 - вигляд ЗПУ зверху Фіг 2 - вигляд ЗПУ збоку Фіг 3-4 місцеві види і розрізи Фіг 5 - встановлений запірно-промбувальний пристрій у закритому стані Запірно-пломбірувальний пристрій, призначено для установки на касетах для збереження банкнот, що мають корпус 1 і кришку 2 містить дужку 3, що складається з передньої частини 4, яка має дві ділянки, центральної частини 5, і кінцевої частини 6, розділених ділянками з меншою товщиною 7, 8, і 9, замковий пристрій 10, що складається з корпуса 11 з наскрізною порожниною 12 і фіксуючого елементу 13, втулку 14, завзятий елемент 15 і елемент, що блокує, 16, який складається з подовжньої пластини 17 і поперечних дугоподібної 18 і трикутної пластини 19, а також запірний штифт 20 і перфораційні отвори 21 у МІСЦІ штатного обриву дужки, а також інформаційних площин 22 ЗПУ встановлюється в такий спосіб Передня частина дужки 4 із втулкою 14 відгинається по місцю згину 7, вводиться в наскрізну порожнину 12 1982 корпуса 10, закриваючи доступ до замкового пристрою 13, при цьому діаметри порожнини корпуса і втулки підібрані так, що втулка стискується в корпусі Після ЦЬОГО кінцева частина дужки 6, на якій розташовані елемент, що блокує, 16 і запірний штифт 20 вводиться у верхній настановний отвір касети 23, так, що штифт виявляється в центрі бічного настановного отвору касети 24, а вхід верхнього настановного отвору 22 закривається дугоподібною пластиною 18 елемента, що блокує, 16 Центральна частина дужки 5 згинається по місцю згину 8 і корпус, із зафіксованою в ньому втулкою, вводиться в бічну порожнину настановного отвору касети 24, при цьому завзятий елемент 15 виявляється на виступі 25 кришки касети Після цього вручну, без застосування спеціального інструмента, певним зусиллям запірний штифт замикають у фіксуючому елементі замкового пристрою, а на ЗОВНІШНІЙ стороні поверхонь для маркірування 22 наносять необхідну службову інформацію Штатне розкриття касети здійснюється за допомогою спеціального пристосування, що заводиться під дужку біля верхнього настановного отвору Прикладене зусилля відкривання приводить до розриву кінцевої частини дужки в МІСЦІ розташування перфораційних отворів Запірно-пломбувальний пристрій виготовляється з пластичних полімерних або композиційних матеріалів, наприклад блок сополімеру поліпропілена з поліетиленом методом лиття під тиском з використанням стандартного промислового устаткування і технології ЗПУ може виготовлятися з різнім колірнім виконанням вид А Фіг.1 ФІГ.З 16 14 15 /т\ іг г-г \1 At Фіг.2 Фіг.4 1982 15 25 место обрыва душки при штатном вскрытии кассеты Фіг.5 Комп'ютерна верстка Л Ціхановська Підписано до друку 06 10 2003 Тираж 39 прим Міністерство освгги і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
