Аксіально-поршнева гідромашина
Номер патенту: 13068
Опубліковано: 28.02.1997
Автори: Жерняк Анатолій Іванович, Бельферман Леонід Мойсейович, Покостін Владімір Івановіч, Фурсенко Олександр Кузьмич, Ракецький Анатолій Іванович, Усачьов Васілій Васільєвіч, Літовка Ігор Володимирович
Формула / Реферат
(57) Аксиально-поршневая гидромашина, содержащая установленные в корпусе распределительный диск с окнами высокого и низкого давления, на перемычках которых расположены дросселирующие пазы, и вращающийся блок цилиндров с окнами и перемычками между ними, отличающаяся тем, что дросселирующие пазы образованы изолированными от окон распределителя камерами переменного сечения, глубина которых убывает по направлению вращения блока цилиндров, а окна блока цилиндров снабжены тангенциальными карманами на перемычках, причем размеры камер и карманов выполнены с возможностью одновременного сообщения камеры с окнами двух цилиндров.
Текст

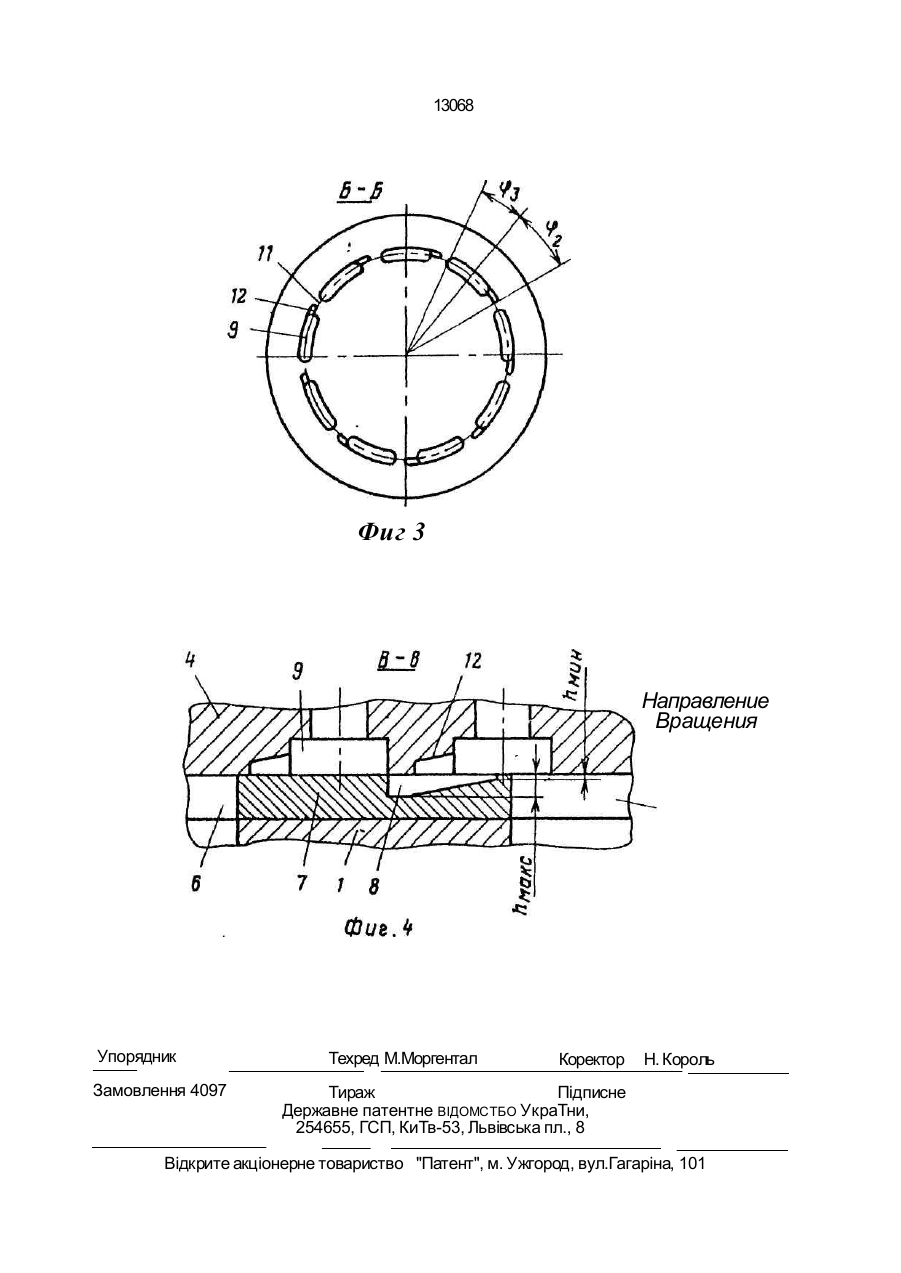

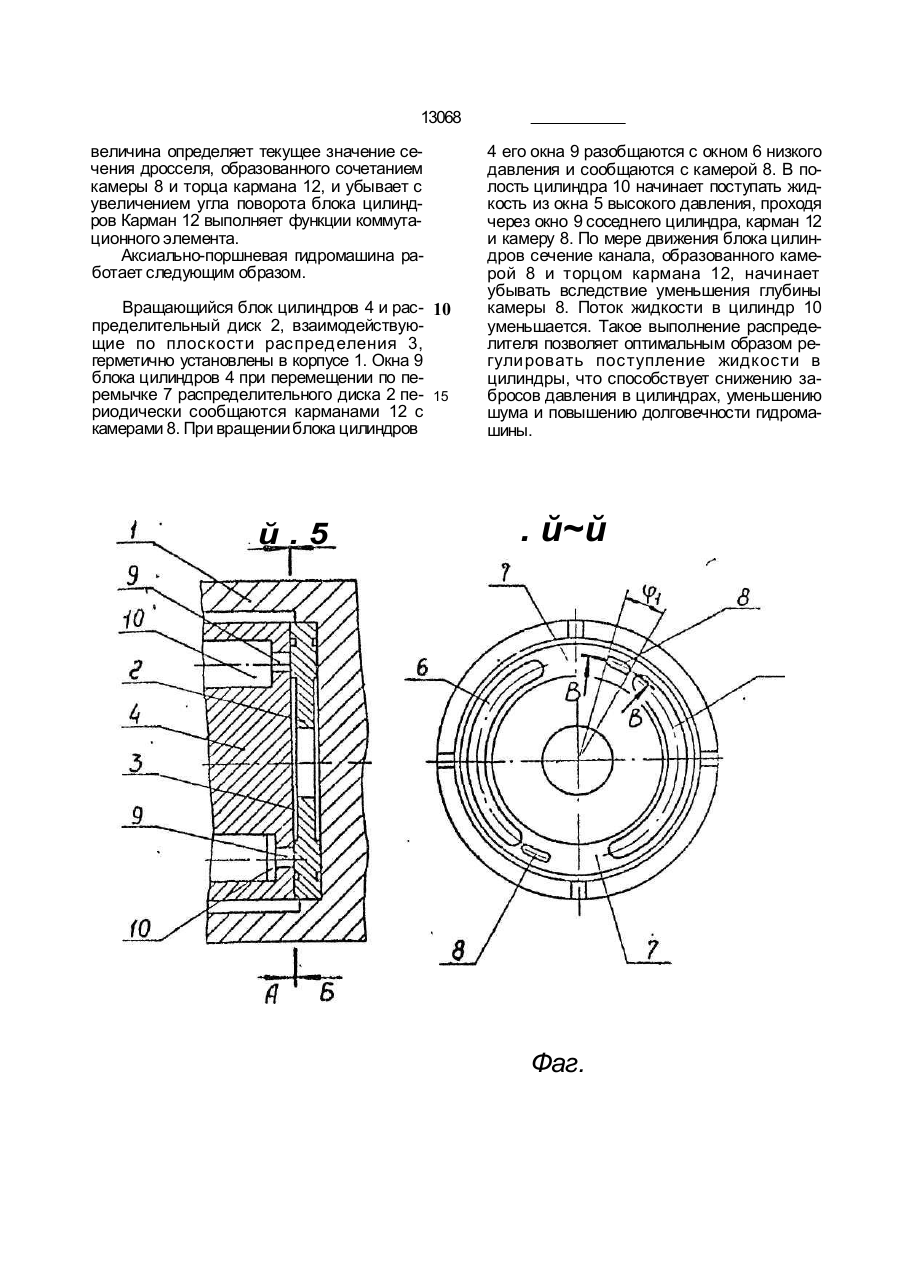

Аксиально-поршневая гидромашина, содержащая установленные в корпусе распределительный диск с окнами высокого и низкого давления, на перемычках которых расположены дросселирующие пазы, и вращающийся блок цилиндров с окнами и перемычками между ними, о т л и ч а ю щ а я с я тем, что дросселирующие пазы образованы изолированными от окон распределителя камерами переменного сечения, глубина которых убывает по направлению вращения блока цилиндров, а окна блока цилиндров снабжены тангенциальными карманами на перемычках, причем размеры камер и карманов выполнены с возможностью одновременного сообщения камеры с окнами двух цилиндров. • С > о о Изобретение относится к области объемных гидромашин, в частности- к аксиально-поршневым гидромашинам с вращающимся блоком цилиндров с торцовым распределением. Цель изобретения - снижение шума, вибраций и повышение долговечности. На фиг. 1 изображена аксиально-поршневая гидромашина в разрезе; на фиг. 2 изображено сечение А-А на фиг. 1; на фиг. 3 - сечение Б-Б на фиг. 1; на фиг. 4 - сечение В-В на фиг. 2. Аксиально-поршневая гидромашина содержит установленные в корпус 1 распределительный диск 2 и взаимодействующий с ним по плоскости распределения 3 блок цилиндров 4. На распределительном диске 2 выполнены окна высокого 5 и низкого 6 давлений, разделенные перемычками 7. на ко торых выполнены дросселирующие пазы в виде изолированных от окон 5 и 6 камер 8. Камеры 8 выходят на плоскость распределения 3. Глубина камер 8 убывает по направлению вращения блока цилиндров 4. На блоке цилиндров 4 также выполнены окна 9 цилиндров 10, разделенные перемычками 11. На перемычках 11 блока цилиндров 4 выполнены карманы 12, тангенциально примыкающие к торцовой части окон 9 и представляющие собой кольцевые углубления равной или возрастающей в направлении вращения глубины. Угловые габариты
