Безкарданна аксіально-поршнева гідромашина

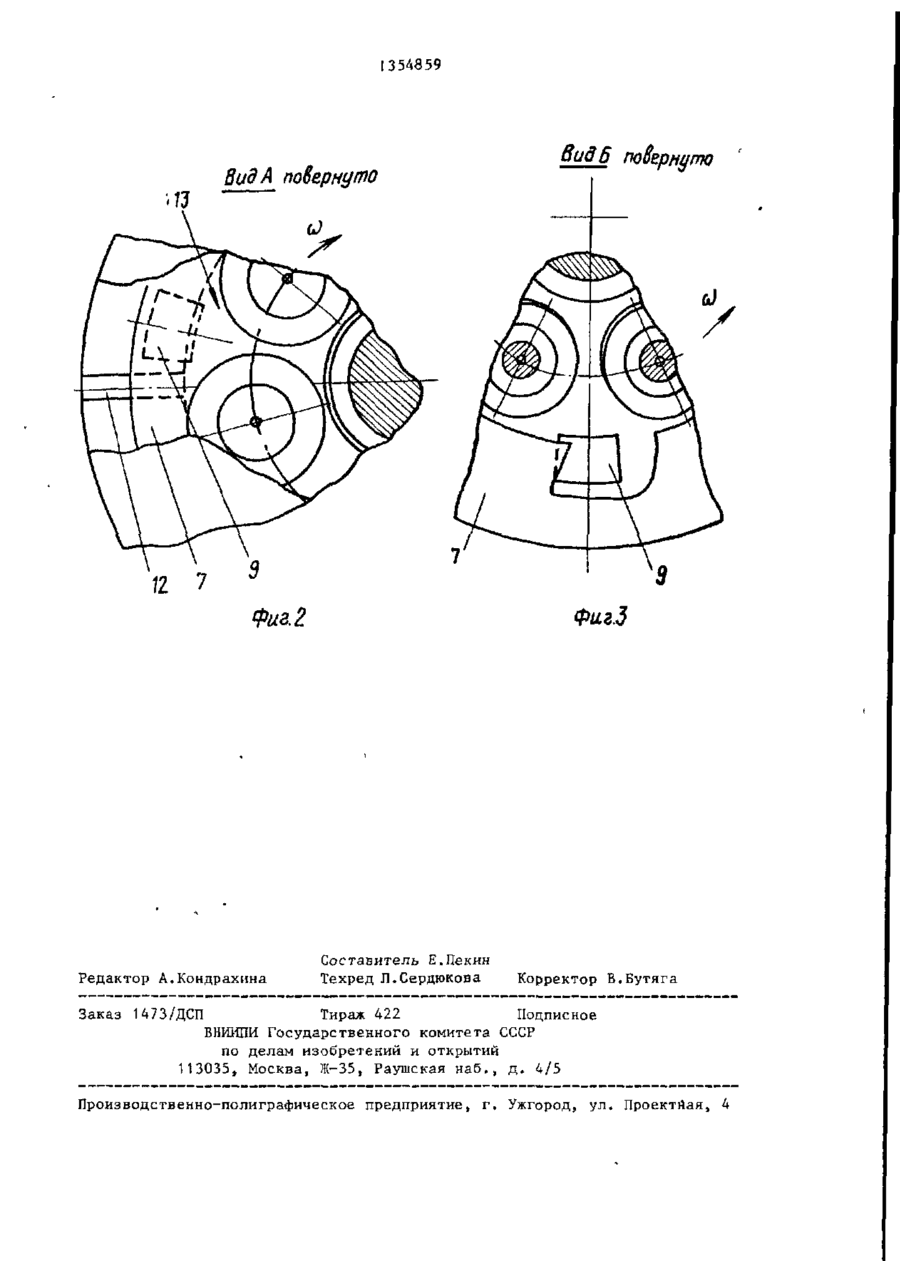

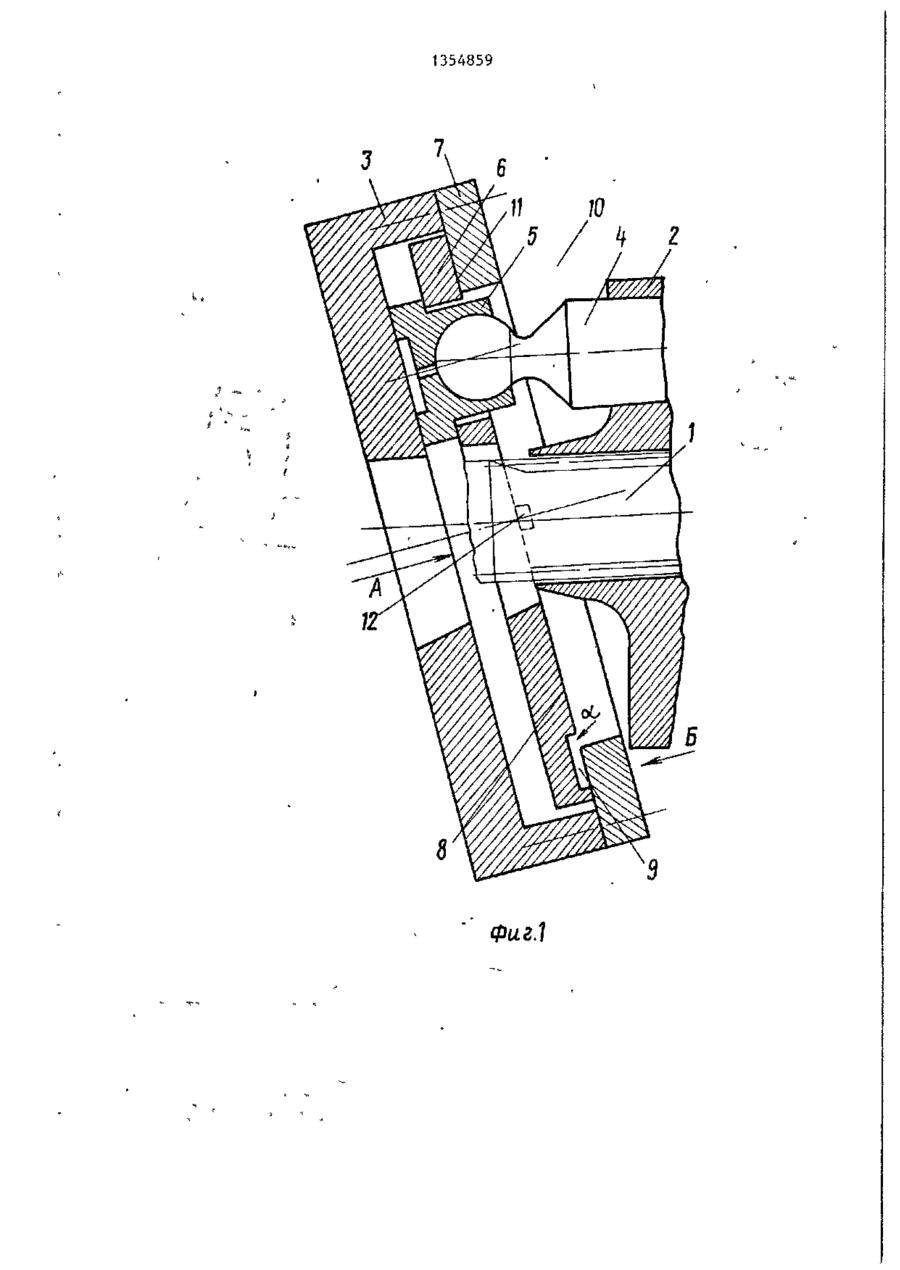

Изобретение м.б. использовано в гидромашинах при больших удельных нагрузках с большим ресурсом и поз воляет увеличить долговечность сопряженных поверхностей. Карманы 9 выполнены с возможностью частичного перекрытия их кольцом 7. Рабочая жидкость, попадая в периферийную зону кармана, создает гидроразгрузку сопряженных поверхностей 8 и 11 от осевых сил. На сопрягаемой поверхности 11 кольца в зоне нагнетания выполнен радиальный паз 12 для отвода жидкости из карманов и вывода загрязняющих частиц из зоны трения в полость 10 гидромашины. 3 ил. і ІП ел со 43-67 л І 2 > 1 354859 Изобретение относится к гнцравПри вращении приводного вала 1 и лическим поршневым машинам, в частблока цилиндров 2 ведение башмаков 5 ности к бескарданным аксиально-поршпо наклонной шайбе 3 осуществляется невым гидромашинам с вращающимся сепаратором 6, а безотрывность их блоком цилиндров, и может найти приот наклонной шайбы 3 - кольцом 7. менение, например, в гидронасосах Рабочая жидкость, находящаяся в при больших удельных - нагрузках с полости 10, попадает в карманы 9 и большим ресурсом. под действием центробежных сил переЦелью изобретения является увели- ,Q мещэется в периферийную зону карманов 9, перекрытую кольцом 7. где и возчение долговечности сопряженных поникает гидродинамическое давление, верхностей при больших удельных нагсоздающее гидрозагрузку сопряженных рузках и экономичности за счет приповерхностей 8 и 11 от осевых сил, менения дешевых конструкционных ма*с В каждой точке периферийной зоны картериалов для изготовления деталей мана 9 величина гидродинамического сопряжения. давления пропорциональна радиусу На фиг. 1 изображен узел наклонвращения и квадрату угловой скорости. ной шайбы аксиально-поршневой гидромашины, продольный разрез;на фиг.2 При совмещении кармана 9 в зоне 1 кольцо с пазом на сопрягаемой поверх - ~п нагнетания 13 с радиальным пазом 12 ности (вид по стрелке А на фиг. I)-, жидкость, находящаяся под давлением на фиг. 3 - сепаратор с карманами, в перекрытой зоне кармана 9, выбра(вид по стрелке Б на фиг. 1). сывается в паз 12, сообщенный с полостью 10 гидромашины, обеспечивая Гидромашина содержит приводной вал 1, на котором установлен с?воз25 при этом теплоотвод и устраняя загможностью вращения блок цилиндров 2. рязнения из зоны трения. Гидромашина снабжена качающейся накСистема гидрозагрузки в гидромалонной шайбой 3, на которую опираютшине создает условия, обеспечиваюся плунжеры 4 с башмаками 5, установ1 щие уменьшение сил трения между сопленными в сепараторе 6. Наклонная 30 ряженными поверхностями, что позволяшайба 3 снабжена кольцом 7. закрепет увеличить их долговечность, не ленным по внешнему контуру шайбы 3. используя при изготовлении сепаратоНа поверхности 8 сепаратора 6, равра и кольца дефицитных материалов с номерно по окружности, выполнены кар повышенными антифрикционными свойстманы 9, частично перекрываемые кольвами, а также биметаллы, дорогостояцом 7, с возможностью заполнения 35 — — их рабочей жидкостью из полости 10 щие покрытия и специальные обработки. корпуса гидромашины (на фиг. не поФ о р м у л а и з о б р е т е н и я казан) по стрелке ot. На кольце 7 на сопрягаемой по.„ Бескарданная аксиально-поршневая верхности 11 выполнен радиальный гидромашина, содержащая установленпаз 12 для отвода жидкости из карманые в полости корпуса на приводном нов 9 и вывода загрязняющих частиц валу блок цилиндров с плунжерами, из зоны трения в полость 10 гидроснабженными башмаками, и наклонную шайбу с сепаратором и с закрепленным машины. Радиальный паз 12 на кольце 45 на ней кольцом, о т л и ^ л а ю щ а я 7 расположен в зоне нагнетания 13, с я тем, что, с целью повышения в которой действие осевых сил от долговечности и экономичности, сеплунжеров 4 направлено на прижим паратор снабжен карманами, выполненбашмаков 5 к наклонной шайбе 3, при ными с возможностью частичного пеэтом действие сил трения между соп50 ряженными поверхностями 8 и 11 осрекрытия его кольцом, а на сопрягаелабляется, что способствует более мой поверхности кольца в зоне нагнеэффективному отводу жидкости из картания выполнен радиальный паз, соманов 9. общенный с полостью корпуса. 1354859 ю 8 Фиг.] 354859 Вид А повернуто Вад Б поЗгрнуто Фиг.З Редактор А.Кондрахина Составитель Е.Пекин Техред Л.Сердгокова Корректор В.Бутяга Заказ 1473/ДСП Тираж 422 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб., д. 4/5 Производственно-полиграфическое предприятие, г, Ужгород, ул. Проектная, 4
