Композиція для захисту від біопошкоджень гуми і гумотехнічних виробів та спосіб їх обробки

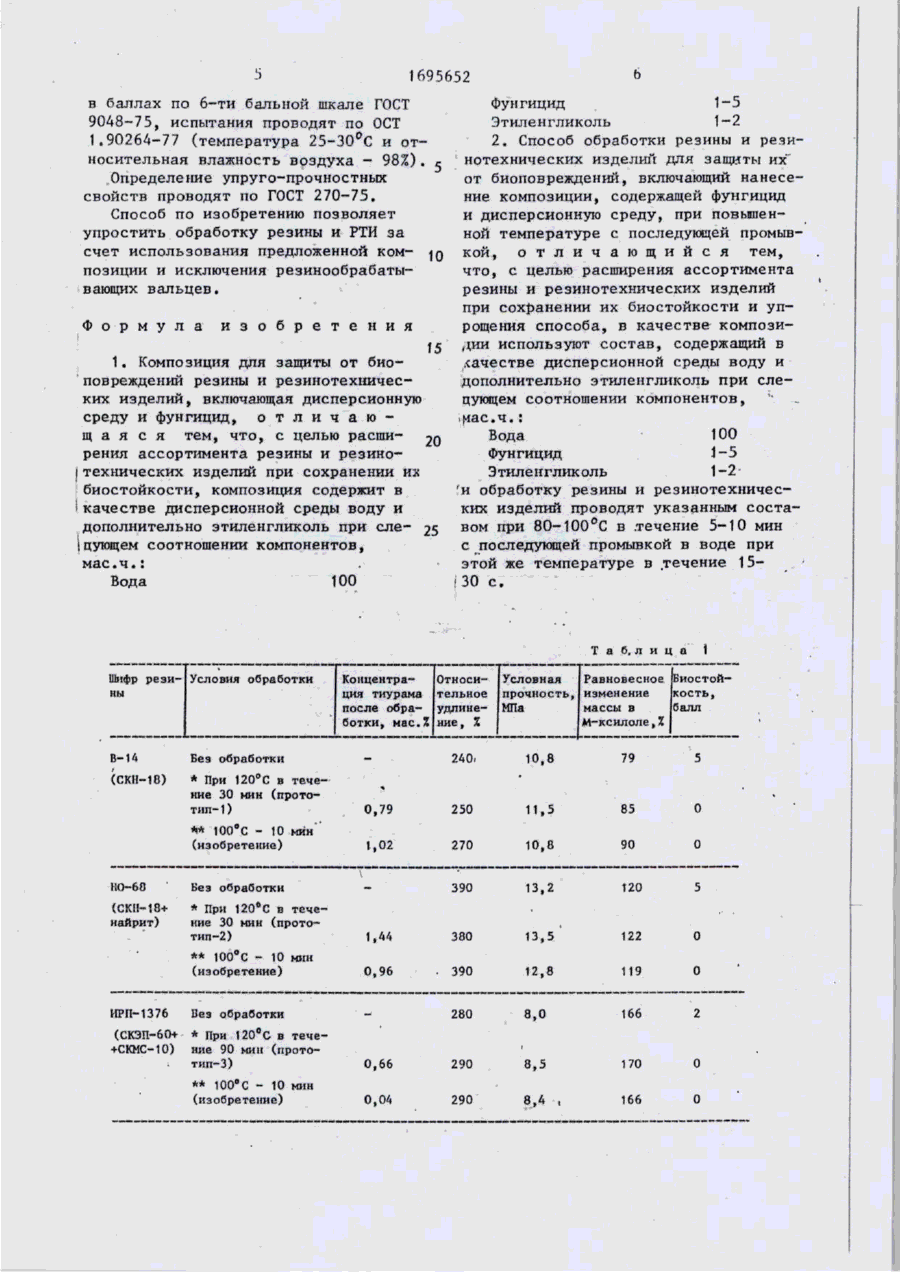

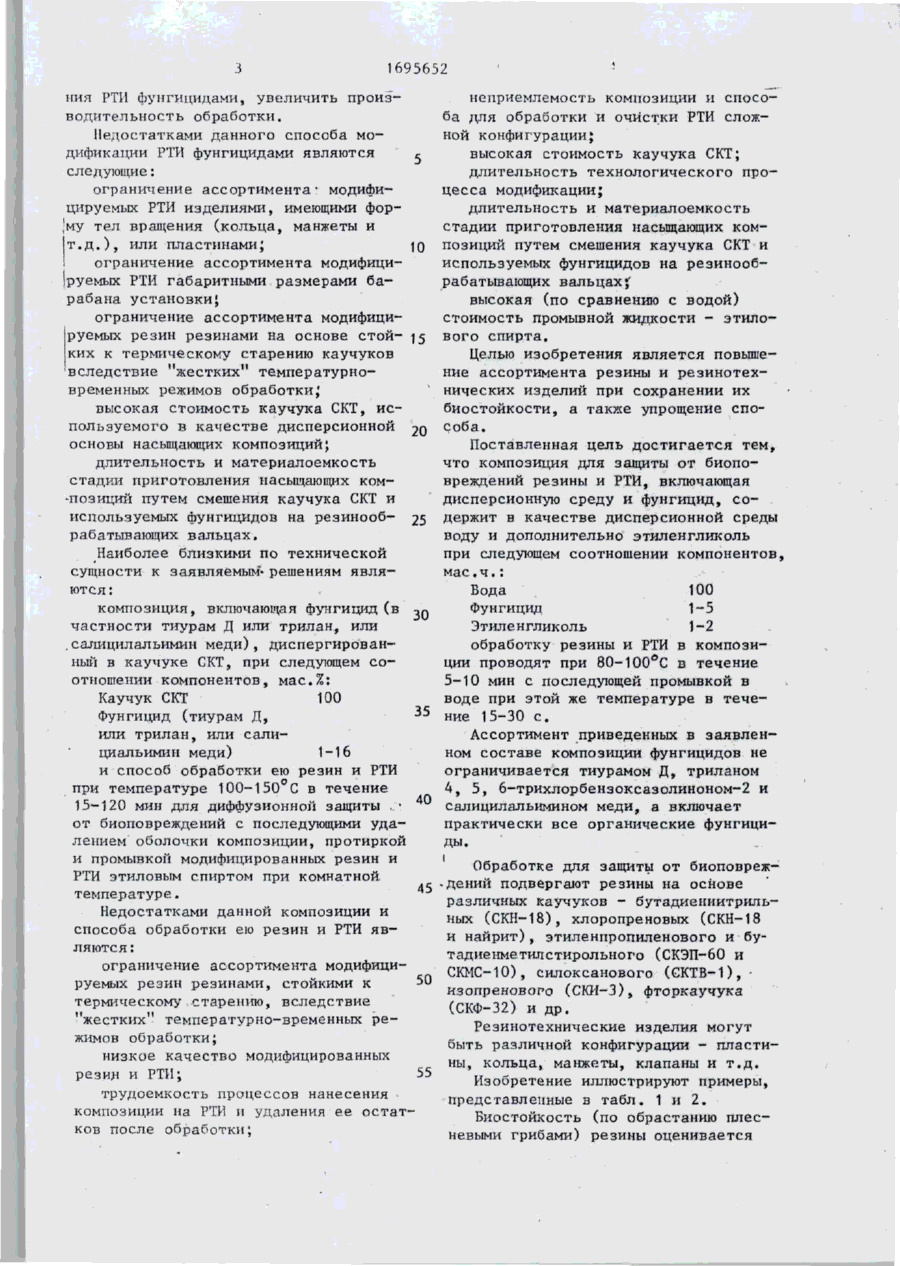

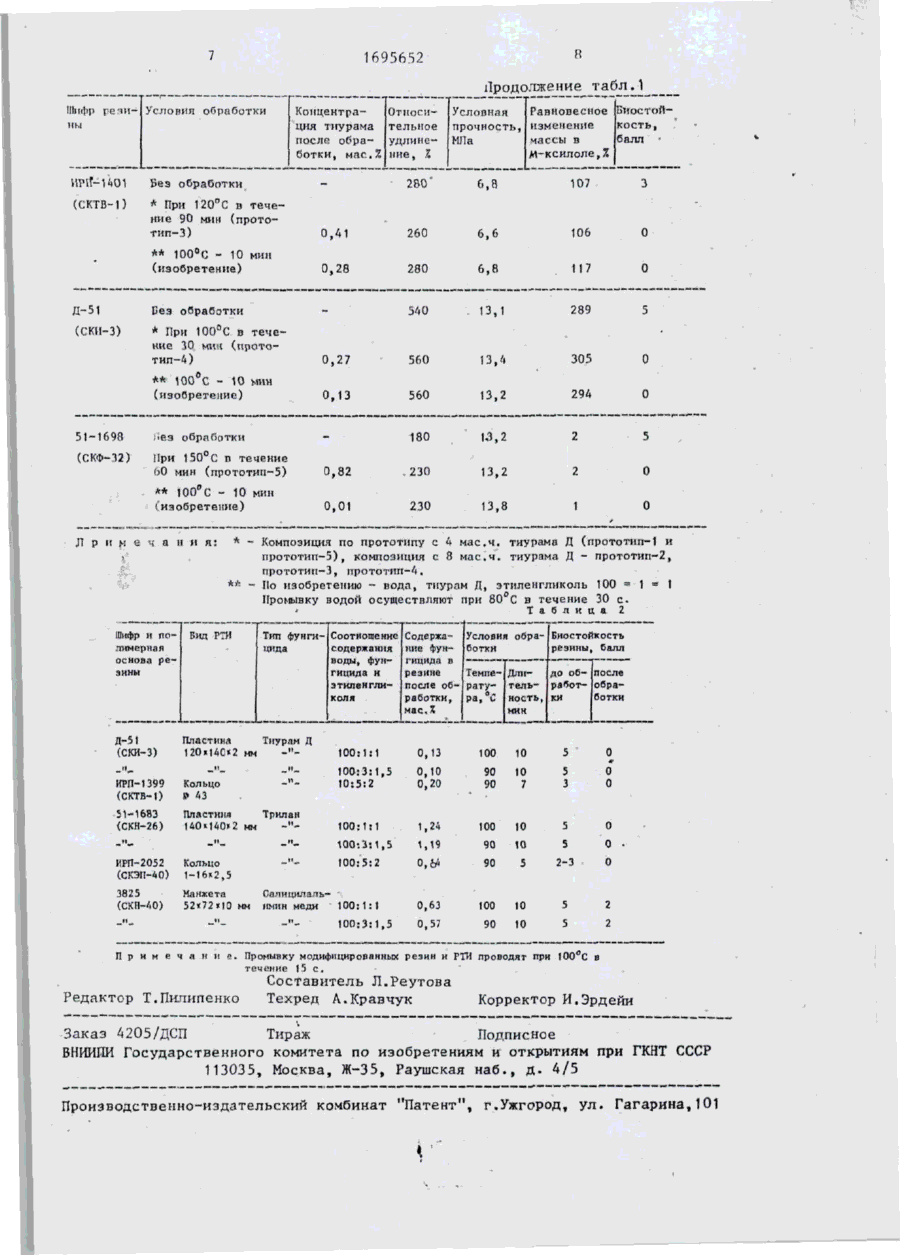

Изобретение относится к резино-' вой промышленности, в частности к композиции для защиты от биоповрежде ний резины и резинотехнических изделий (РТИ) и способу их обработки, и может быть использовано в отраслях народного хозяйства в условиях факторов биологического старения, в частности в странах с.тропическим климатом. Композиция и способ по изобретению позволяют расширить ассортимент защищаемых резин и резинотехнических изделий при сохранении и биостойкости, а также упростить способ за счет того, что композиция содержит в качестве дисперсионной среды (ДС) воду (В) и дополнительно этиленгликоль (ЭГ), в качестве композиции используют состав,' содержащий в качестве ДС- с В и дополнительно - ЭГ при следующем соотношении компонентов, мас.ч.ї Б100, фунгицид 1-5; этиленгликоль 1-2, и обработку резины и РТИ проводят указанным составом при 8О-Ю0°С в течение 5-10 мин с последующей промывкой в воде при этой же температуре в течение 15-20 с. 2 с.п. ф-лы, 2 табл. С со СО Изобретение относится к резиновой промышленности, в частности к композиции для защиты от биоповреждений резины и резинотехнических изделий и способу их обработки, и может быть использовано в отраслях народного хо эяйства, применяющих резинотехнические изделия в составе машин, механизмов и других объектов, эксплуатируемых в условиях воздействия факторов биологического старения, в частности в странах с тропическим климатом. 44-91 Известно применение устройства ' для повышения стойкости резин к биостарению при модификации фунгицидами, в частности тетраметилтиургмдисульфидом-тиурамом Д, из'насыщающих компо-J зиций на основе диметилсилоксанового каучука СКТ, позволяющее исключить стадии нанесения композиции на РТИ и удаления ее остатков с поверхности РТИ после обработки, увеличить скорость процесса диффузионного насыще ел to 1695652 ния FTИ фунгицидами, увеличить производительность обработки. Недостатками данного способа модификации РТИ фунгицидами являются с следующие: ограничение ассортимента- модифицируемых РТИ изделиями, имеющими форму тел вращения (кольца, манжеты и т.д.), или пластинами; Ю ограничение ассортимента модифицируемых РТИ габаритными размерами барабана установки! ограничение ассортимента модифицируемых резин резинами на основе стой- 15 ких к термическому старению каучуков вследствие "жестких" температурновременных режимов обработки; высокая стоимость каучука СКТ, используемого в качестве дисперсионной 20 основы насыщающих композиций; длительность и материалоемкость стадии приготовления насыщающих ком-позиций путем смешения каучука СКТ и используемых фунгицидов на резинооб- 25 рабатывающих вальцах. Наиболее близкими по технической сущности к заявляемым* решениям являются: композиция, включающая фунгицид (в 30 частности тиурам Д или трилан, или .салицилальимин меди), диспергированный в каучуке СКТ, при следующем соотношении компонентов, мас.%: Каучук СКТ 100 35 Фунгицид (тиурам Д, или трилан, или салициальимин меди) 1-16 и способ обработки ею резин и РТИ при температуре 100-150 С в течение 15-120 мин для диффузионной защиты . •40 от биоповреждений с последующими удалением оболочки композиции, протиркой и промывкой модифицированных резин и РТИ этиловым спиртом при комнатной 45 температуре. Недостатками данной композиции и способа обработки ею резин и РТИ являются : ограничение ассортимента модифици50 руемых резин резинами, стойкими к термическому старению, вследствие "жестких" температурно-временных режимов обработки; низкое качество модифицированных резин и РТИ; 55 трудоемкость процессов нанесения композиции на РТИ и удаления ее остатков после обработки; неприемлемость композиции и способа для обработки и очистки РТИ сложной конфигурации; высокая стоимость каучука СКТ; длительность технологического процесса модификации; длительность и материалоемкость стадии приготовления насыщающих композиций путем смешения каучука СКТ и используемых фунгицидов на резинообрабатывающих вальцах% высокая (по сравнению с водой) стоимость промывной жидкости - этилового спирта. Целью изобретения является повышение ассортимента резины и резинотехнических изделий при сохранении их биостойкости, а также упрощение способа. Поставленная цель достигается тем, что композиция для защиты от биоповреждений резины и РТИ, включающая дисперсионную среду и фунгицид, содержит в качестве дисперсионной среды воду и дополнительно этиленгликоль при следующем соотношении компонентов, мас.ч.: Вода 100 Фунгицид 1-5 Этиленгликоль 1-2 обработку резины и РТИ в композиции проводят при 80-100°С в течение 5-Ю мин с последующей промывкой в воде при этой же температуре в течение 15-30 с. Ассортимент приведенных в заявленном составе композиции фунгицидов не ограничивается тиурамом Д, триланом А, 5, 6-трихлорбензоксазолиноном-2 и салицилальимином меди, а включает практически все органические фунгициды. Обработке для защиты от биоповреж-дений подвергают резины на основе различных каучуков - бутадиениитрильных (СКН-18), хлоропреновых (СКН-18 и найрит), этиленпропиленового и бутадиенметилстирольного (СКЭП-60 и СКМС-10), силоксанового (ЄКТВ-1),изопренового (СКИ-3), фторкаучука (СКФ-32) и др. Резинотехнические изделия могут быть различной конфигурации - пластины, кольца, манжеты, клапаны и т.д. Изобретение иллюстрируют примеры, представленные в табл. 1 и 2. Биостойкость (по обрастанию плесневыми грибами) резины оценивается 1695652 Фунгицид 1-5 в баллах по 6-ти бальной шкале ГОСТ Этиленгликоль 1-2 9048-75, испытания проводят по ОСТ 2. Способ обработки резины и рези1.90264-77 (температура 25-ЗО°С и отнотехнических изделий для защиты их" носительная влажность воздуха - 9 8 % ) . от биоповреждений, включающий нанесе.Определение упруго-прочностных ние композиции, содержащей фунгицид свойств проводят по ГОСТ 270-75. и дисперсионную среду, при повышенСпособ по изобретению позволяет ной температуре с последующей промывупростить обработку резины и РТИ за кой, о т л и ч а ю щ и й с я тем, счет использования предложенной ком- 10 что, с целью расширения ассортимента позиции и исключения резинообрабатырезины и резинотехнических изделий ваюгцих вальцев. при сохранении их биостойкости и упрощения способа, в качестве композиФ о р м у л а и з о б р е т е н и я дии используют состав, содержащий в Ї5 качестве дисперсионной среды воду и 1. Композиция для защиты от биодополнительно этиленгликоль при слеповреждений резины и резинотехничесдующем соотношении компонентов, ких изделий, включающая дисперсионную ^ас.ч.: среду и фунгицид, о т л и ч а ю Вода 100 щ а я с я тем, что, с целью расши- 20 Фунгицид 1-5 рения ассортимента резины и резиноЭтиленгликоль 1-2технических изделий при сохранении их 'и обработку резины и резинотехничесбиостойкости, композиция содержит в ких изделий проводят указанным состакачестве дисперсионной среды воду и дополнительно этиленгликоль при еле- 25 вом при 80-100°С в .течение 5-10 мин с последующей промывкой в воде при ;цугощем соотношении компонентов, этой же температуре в течение 15мас.ч.: '30 с. Вода 100 Т а б, л и ц а 1 Шифр рези- Условия обработки ны Концентрация тиурама после обработки, мас.% Относи- Условная тельное прочность, удлине- МПа ние, X Равновесное Биостойизменение кость, массы в балл М-ксилоле,Z В-14 Без обработки 240 10,8 79 (СКН-18) * При 120°С в течение 30 мин (прототнп-1) 0,79 250 11,3 85 ** 100*С - !0 мин (изобретение) 1,02 270 10,8 90 ІїО-60 Без обработки 390 13,2 Т20 (СКН-18+ найрит) * При 120*0 в течение 30 мин (прототип~2) 1,44 380 13,5 122 ** 100°С - 10 мин (изобретение) 0,96 - 390 12,8 119 8,0 166 2 170 0 166 0 ИРП-1376 Без обработки (СКЭП-60+ +СКМС-10) * При 120° С в течение 90 мин (прототип-3) 0,66 290 8,5 ** 100°С - 10 мин (изобретение) 0,04 290 8,4 280 і , 1695652 Продолжение табл.1 Цифр речн- Условия обработки им Концентрация тиурама после обработки, мас.% Относительное удлинение , Z Равновесное БиостойУсловная кость, прочность, изменение массы в балл • МЛ а М-ксилоле,% (СКТВ-1) 280' 6,8 107 * при 120 С в течение 90 мин (прототнп-3) 0,41 260 6,6 106 лл Ю0°С - 10 мин (изобретение) ИРІЇ-Н01 0,28 280 6,8 117 340 13,1 289 5 Без обработки п Д-51 Без обработки (СКИ-З) * При 100 С в т е ч е ние ЗО міні (прототип-4) 0,27 560 13,4 305 0 * * 100°С - 10 мин (изобретение) 0,13 560 13,2 294 0 51-1693 ties обработки 180 1,3,2 2 5 (СКФ-32) При 150°С в течение 60 мин (прототип-5) 0,82 230 13,2 2 0 * * 100°С - 10 мин (изобретение) 0,01 230 13,8 1 0 3 Л р и м в ч а х Цифр и лоіимерная и и я: * - Композиция по прототипу с 4 мас.ч. тиурама Д (прототип-1 н п р о т о т и п - 5 ) , композиция с 8 м а с . ч . тиурама Д - п р о т о т и п - 2 , прототип-3, прототип-4. ** - По и з о б р е т е н и ю - в о д а , тнурам Д, э т и л е н г л и к о л ь 100 = 1 = 1 Промывку водой осуществляют при 80 С в т е ч е н и е 30 с . > Т а б л и ц а 2 Тип фунги- Соотношение Содержацида содержания ние фун Вид РТИ энны гнцида и этиленглнколя Д-51 (СКИ-З) _"— Пластина Тнурам Д _ | Г _ 120*140*2 им ИРП-1399 (СКТВ-1) Кольцо Р 43 51-1683 (СКН-26) -" Пластння Трилан 140 4 4 0 * 2 мм -"_«_ -и ИРП-2052 (СКЭП-40) Кольцо 1-16*2,5 3825 (СКН-40) Манжета 52
