Пристрій для очистки теплообмінних труб

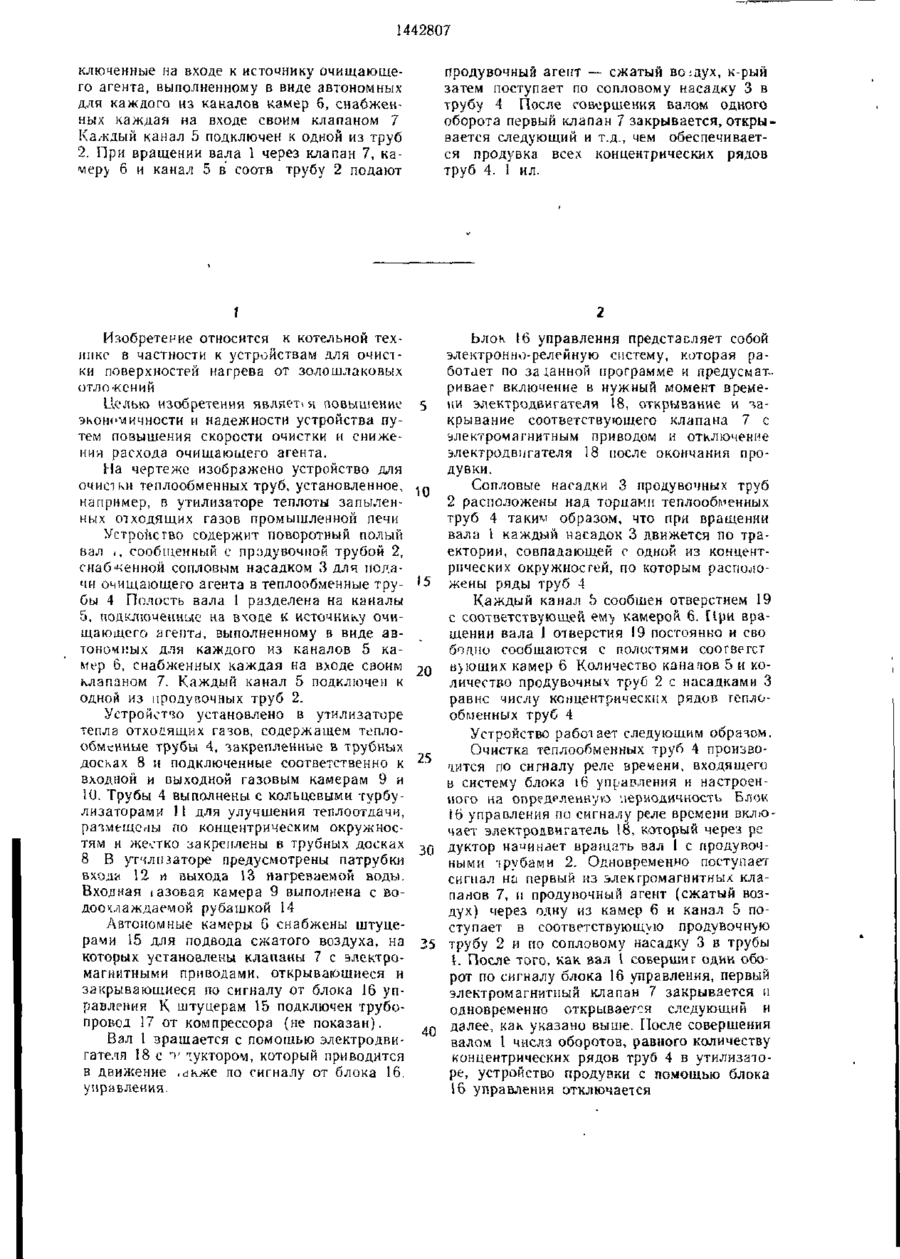

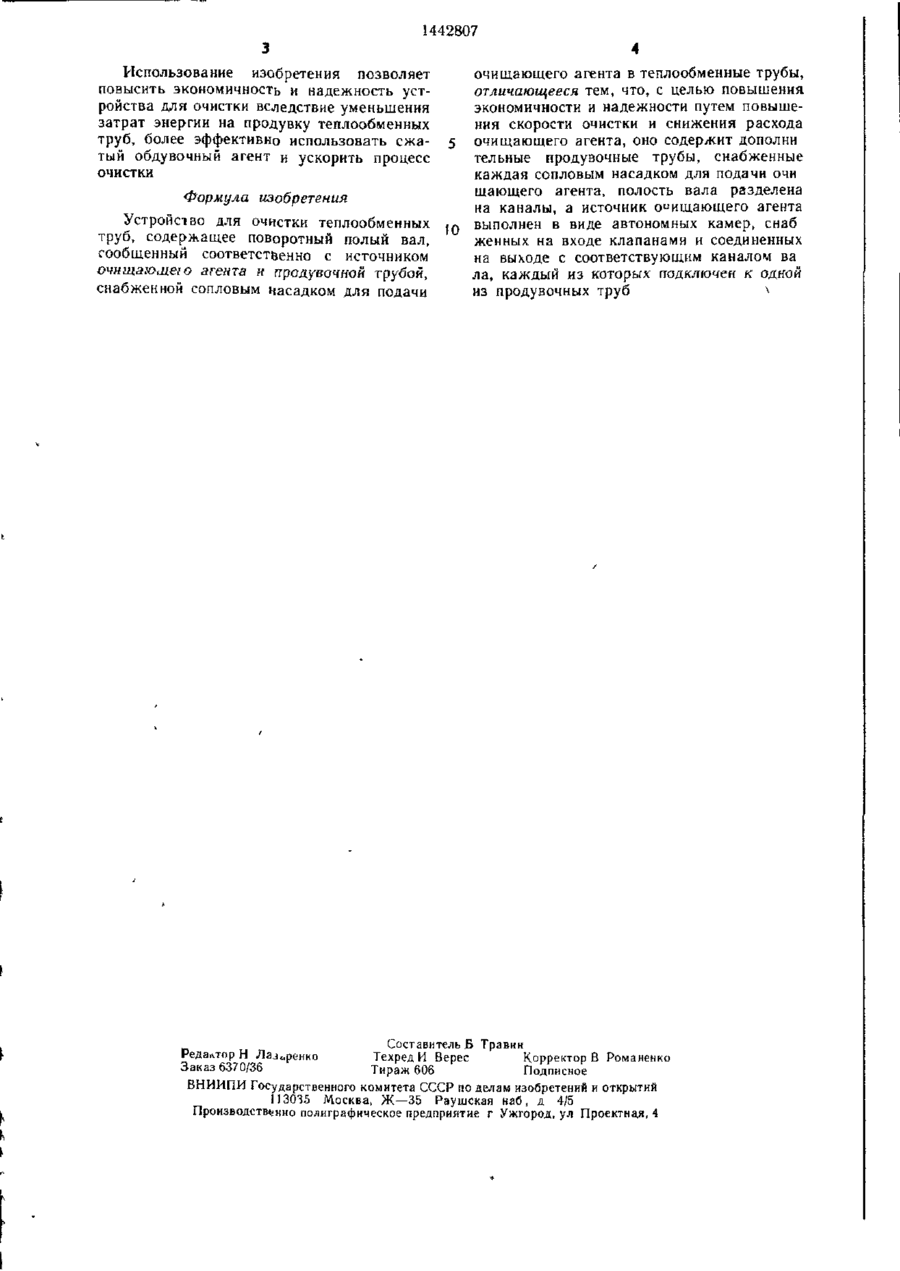

Изобретение .м.б. использовано для очистки поверхностей нагрева от золошлаковых отложений. Цель изобретения — повышение экономичности и надежности устрва путем повышения скорости очистки и снижение расхода очищающего агента. Полый вал I сообщен с продувочной трубой 2, снабженной сопловым насадком 3 для подачи очищающего агента в теплообменные трубы 4. Полость вала разделена на каналы 5, под 1442807 ключенные на входе к источнику очищающего агента, выполненному в виде автономных для каждого из каналов камер 6, снабженных каждая на входе своим клапаном 7 Каждый канал 5 подключен к одной из труб 2. При вращении вала 1 через клапан 7, камеру 6 и канал 5 в соотв трубу 2 подают продувочный агент — сжатый воідух, к-рый затем поступает по сопловому насадку 3 в трубу 4 После совершения валом одного оборота первый клапан 7 закрывается, открывается следующий и т.д., чем обеспечивается продувка всех концентрических рядов труб 4. 1 ил. 1 Изобретение относится к котельной технике в частности к устройствам для очистки поверхностей нагрева от золо шлаковых отло-кений Целью изобретения являет * я повышение экономичности и надежности устройства путем повышения скорости очистки и снижении расхода очищающего агента. На чертеже изображено устройство для очистки теплообменных труб, установленное, например, в утилизаторе теплоты запыленных отходящих газов промышленной лечи Устройство содержит поворотный полый вал ,, сообщенный с продувочной трубой 2, снаб-кенной сопловым насадком 3 для подачи очищающего агента в теплообменные трубы 4 Пплость вала І разделена на каналы 5, подключенные на вхоце к источнику очищающего areiiTd, выполненному в виде автономных для каждого из каналов 5 камер б, снабженных каждая на входе своим клапаном 7. Каждый канал 5 подключен к одной из продувочных труб 2. Устройство установлено в утилизаторе тепла отхонящих газов, содержащем теплообменные трубы 4, закрепленные в трубных досках 8 и подключенные соответственно к входной и выходной газовым камерам 9 и 10. Трубы 4 выполнены с кольцевыми турбулизаторами 11 для улучшения теплоотдачи, размещены по концентрическим окружностям и жестко закреплены в трубных досках 8 В утчлизаторе предусмотрены патрубки входя 12 и выхода IS нагреваемой воды. Входная іазовая камера 9 выполнена с водоочлаждаемой рубашкой 14 Автономные камеры б снабжены штуцерами 15 для подвода сжатого воздуха, на которых установлены клапаны 7 с электромагнитными приводами, открывающиеся и закрывающиеся по сигналу от блока 16 управления К штуцерам 15 подключен трубопровод 17 от компрессора (не показан). Вал 1 вращается с помощью электродвигателя 18 с rv ".уктором, который приводится в движение .сікже по сигналу от блока 16. управления. Ьлок І6 управления представляет собой электронно-релейную систему, которая работает по за ;анной программе и предусматривает включение в нужный момент време5 ни электродвигателя 18, открывание и закрывание соответствующего клапана 7 с электромагнитным приводом и отключение электродвигателя 18 после окончания продувки. 4п Сопловые насадки 3 продувочных труб 2 расположены над торцами теплообменных труб 4 таким образом, что при вращении вала 1 каждый насадок 3 движется по траектории, совпадающей с одной из концентрических окружностей, по которым располо15 жены ряды труб 4 Каждый канал 5 сообщен отверстием 19 с соответствующей ему камерой 6. При вращении вала 1 отверстия 19 постоянно и сво бо дно сообщаются с полостями соогвегсг 20 в>ющих камер 6 Количество кана/юв 5 и количество продувочных труб 2 с насадками 3 равне числу концентрических рядов теплообменных труб 4 Устройство работает следующим образом. Очистка теплообменных труб 4 производится по сигналу реле времени, входящего в систему блока 16 управления и настроенного на определенную периодичность Блок 16 управления по сигналу реле времени включает электродвигатель 18, который через ре 30 Дуктор наминает вращать вал 1 с продувочными трубами 2. Одновременно поступает сигнал на первый из электромагнитных клапанов 7, и продувочный агент (сжатый воздух) через одну из камер 6 и канал 5 поступает в соответствующую продувочную 35 трубу 2 и по сопловому насадку 3 в трубы І. После того, как вал 1 совершит один оборот по сигналу блока 16 управления, первый электромагнитный клапан 7 закрывается и одновременно открывается следующий и 40 далее, как указано выше. После совершения валом 1 числа оборотов, равного количеству концентрических рядов труб 4 в утилизаторе, устройство продувки с помощью блока 16 управления отключается 1442807 Использование изобретения позволяет повысить экономичность и надежность устройства для очистки вследствие уменьшения затрат энергии на продувку теплообменных труб, более эффективно использовать сжатый обдувочный агент и ускорить процесс очистки Формула изобретения Устройство для очистки теплообменных труб, содержащее поворотный полый вал, сообщенный соответственно с источником очищающею агента и продувочной трубой, снабженной сопловым насадком для подачи очищающего агента в теплообменные трубы, отличающееся тем, что, с целью повышения, экономичности и надежности путем повышения скорости очистки и снижения расхода очищающего агента, оно содержит дополни тельные продувочные трубы, снабженные каждая сопловым насадком для подачи очи щающего агента, полость вала разделена на каналы, а источник очищающего агента выполнен в виде автономных камер, снаб fO женных на входе клапанами и соединенных на выходе с соответствующим каналом ва ла, каждый из которых подключен к одной из продувочных труб \ Составитель Б Травин Техред И Верес Корректор В Романенко Тираж 606 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035 Москва, Ж—35 Раушская наб, д 4/5 Производственно полиграфическое предприятие г Ужгород, ул Проектная, 4 Редактор Н Заказ 6370/36
