Токарний різець соломко з ріжучою пластиною без отвору

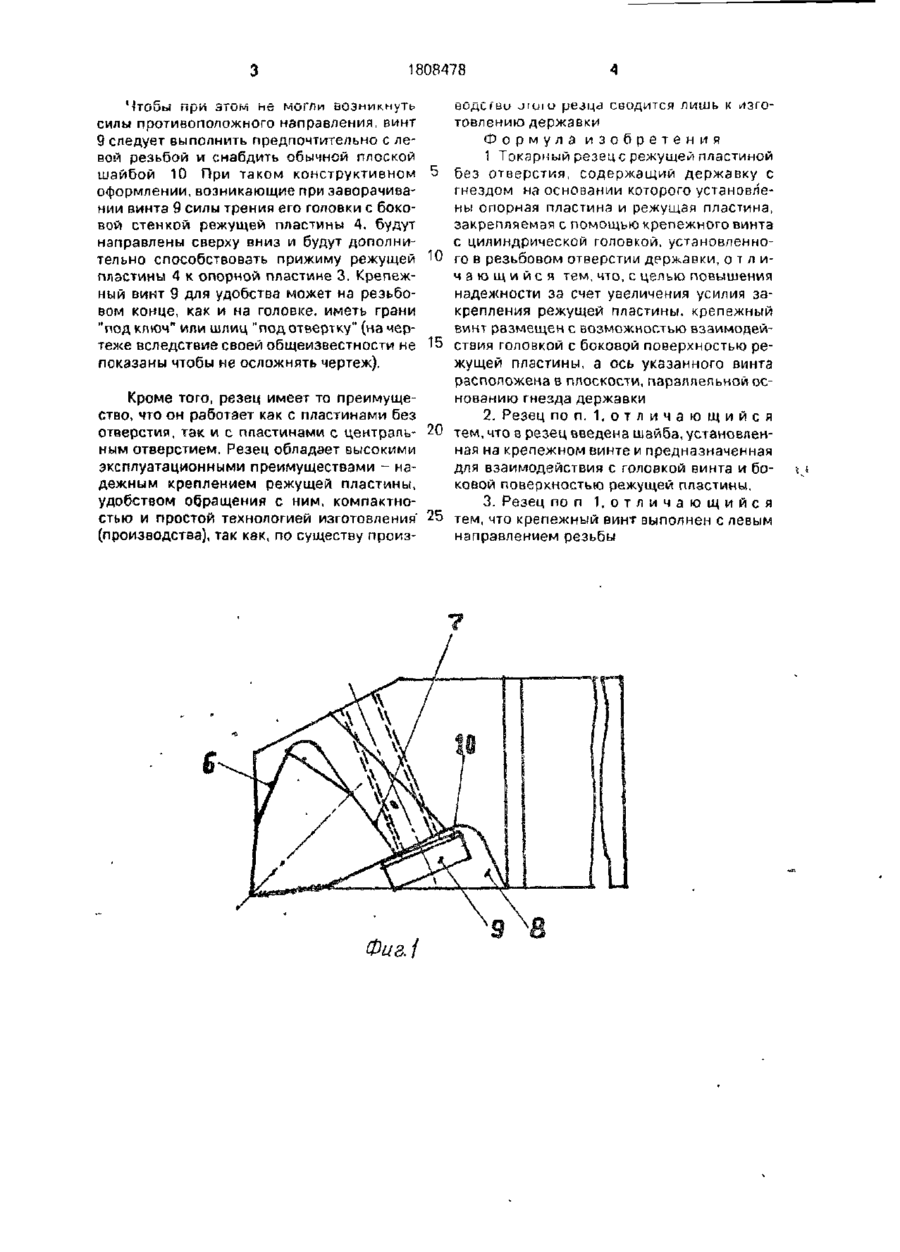

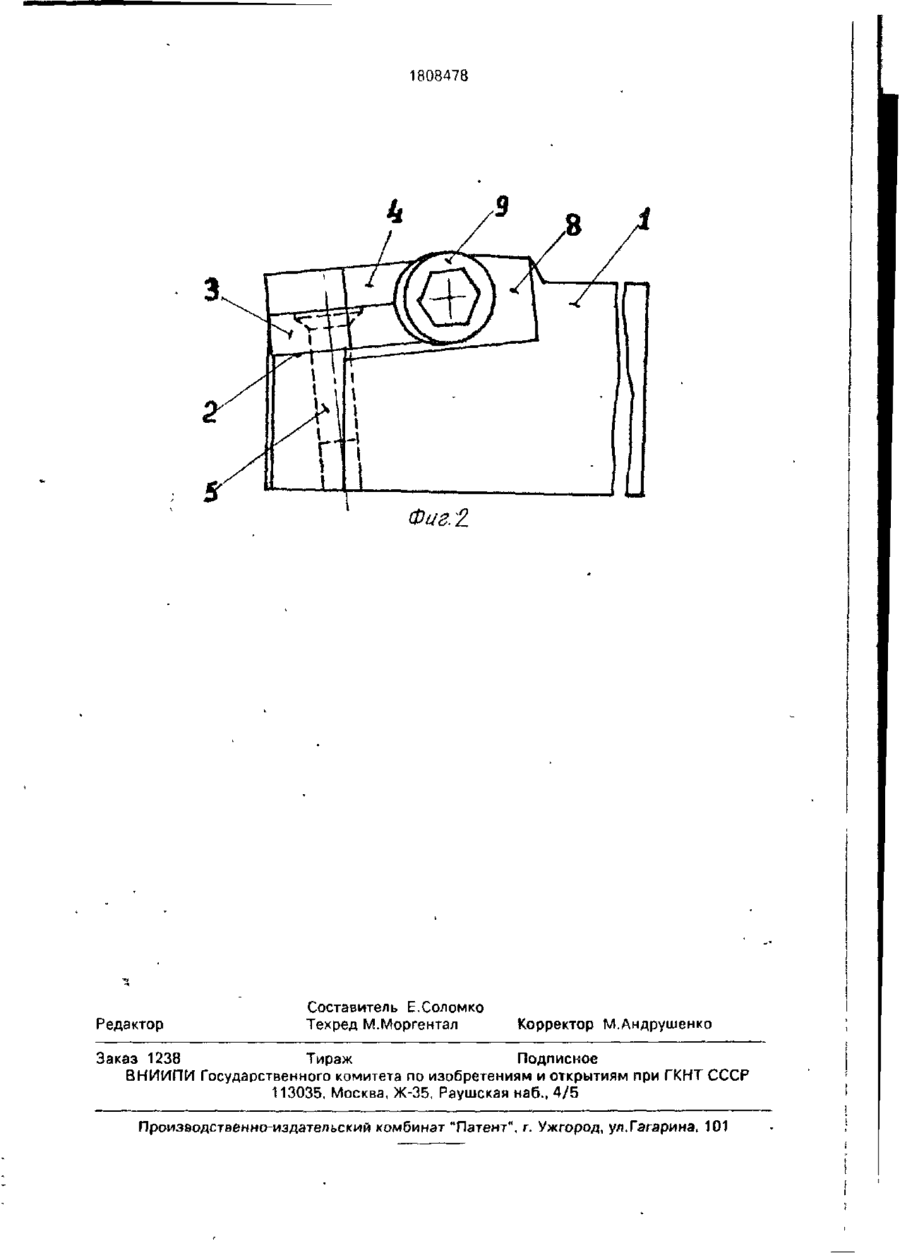

Использование инструментальная промышленность, токарные резцы с механиче Стенки гнезда для опорной и режущей пластин выполняют под углом к основанию гнезда 89° + 30' . Это необходимо для того, чтобы режущая пластина 4, под воздействием на ее боковую стенку головки винта 9 прижималась к опорной пластине 3. С/1 о 1808478 еодсгви л и і и резца сводится лишь к изготовлению державки Формула изобретения 1 Токарный резец с режущей пластиной без отверстия, содержащий державку с гнездом на основании которого установлены опорная пластина и режущая пластина, закрепляемая с помощью крепежного винта с цилиндрической головкой, установленного в резьбовом отверстии державки, о т л и ч а ю щ и й с я тем, что, с целью повышения надежности за счет увеличения усилия закрепления режущей пластины, крепежный винт размещен с возможностью взаимодействия головкой с боковой поверхностью режущей пластины, а ось указанного винта расположена в плоскости, параллельной основанию гнезда державки Кроме того, резец имеет то преимущество, что он работает как с пластинами без 2. Резец по п. 1, о т л и ч а ю щ и й с я отверстия, так и с пластинами с централь- 20 тем, что в резец введена шайба, установленным отверстием. Резец обладает высокими ная на крепежном винте и предназначенная эксплуатационными преимуществами - надля взаимодействия с головкой винта и бодежным креплением режущей пластины, ковой поверхностью режущей пластины. удобством обращения с ним, компактно3. Резец п о п 1 . о т л и ч а ю щ и й с я стью и простой технологией изготовления тем, что крепежный винт выполнен с левым (производства), так как, по существу произнаправлением резьбы 1 'тОиы' ПрИ ЭТОМ he МО Г Л и ьОЗникму і ь силы противоположного направления, винт 9 следует выполнить предпочтительно с левой резьбой и снабдить обычной плоской шайбой 10 При таком конструктивном оформлении, возникающие при заворачивании винта 9 силы трения его головки с боковой стенкой режущей пластины 4, будут направлены сверху вниз и будут дополнительно способствовать прижиму режущей 10 пластины 4 к опорной пластине 3. Крепежный винт 9 для удобства может на резьбовом конце, как и на головке, иметь грани "под ключ" или шлиц "под отвертку" (на чертеже вследствие своей общеизвестности не 15 показаны чтобы не осложнять чертеж). Фи а 1808478 Фиг.і Редактор Составитель Е.Соломко Техред М.Моргентал Корректор М.Андрушенко Заказ 1238 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
