Токарний різець соломко

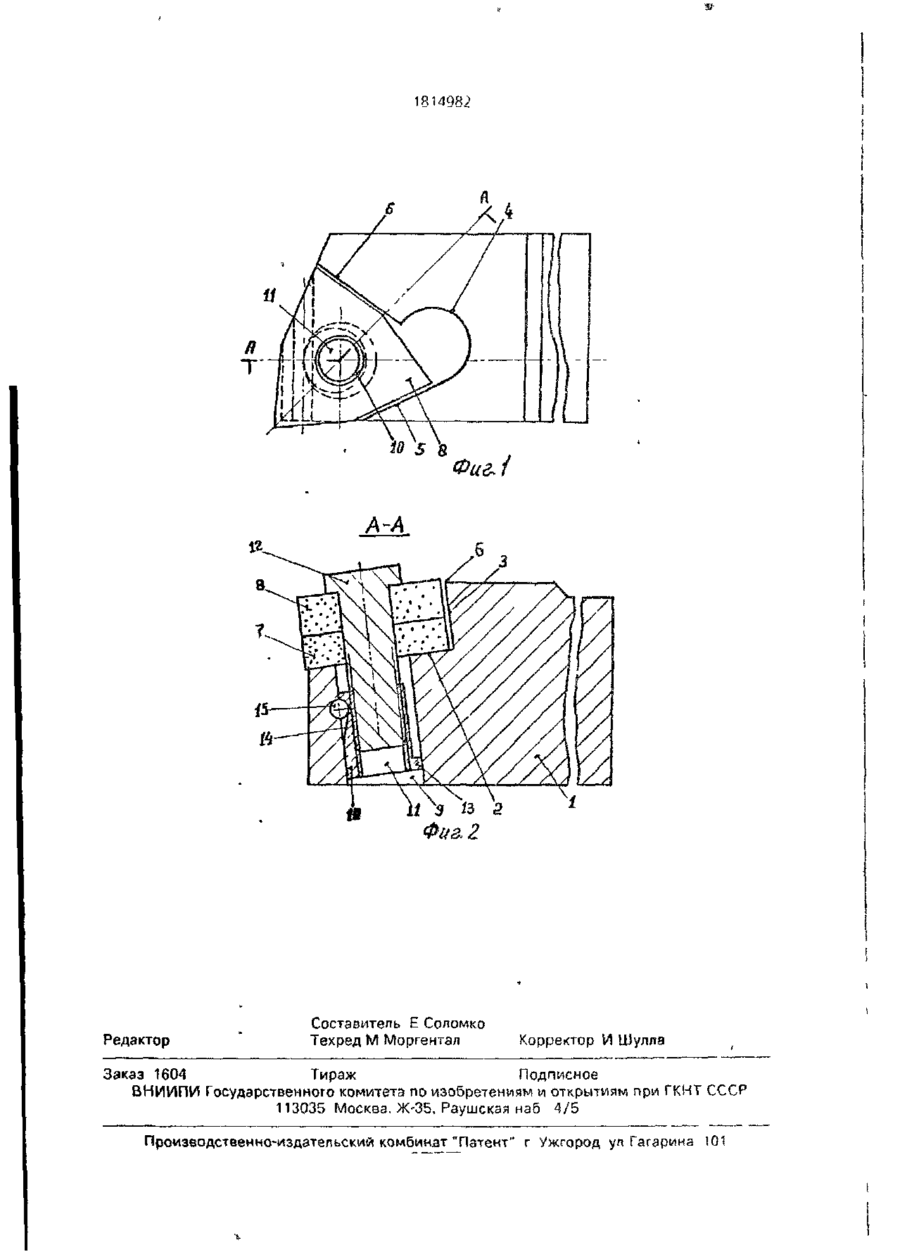

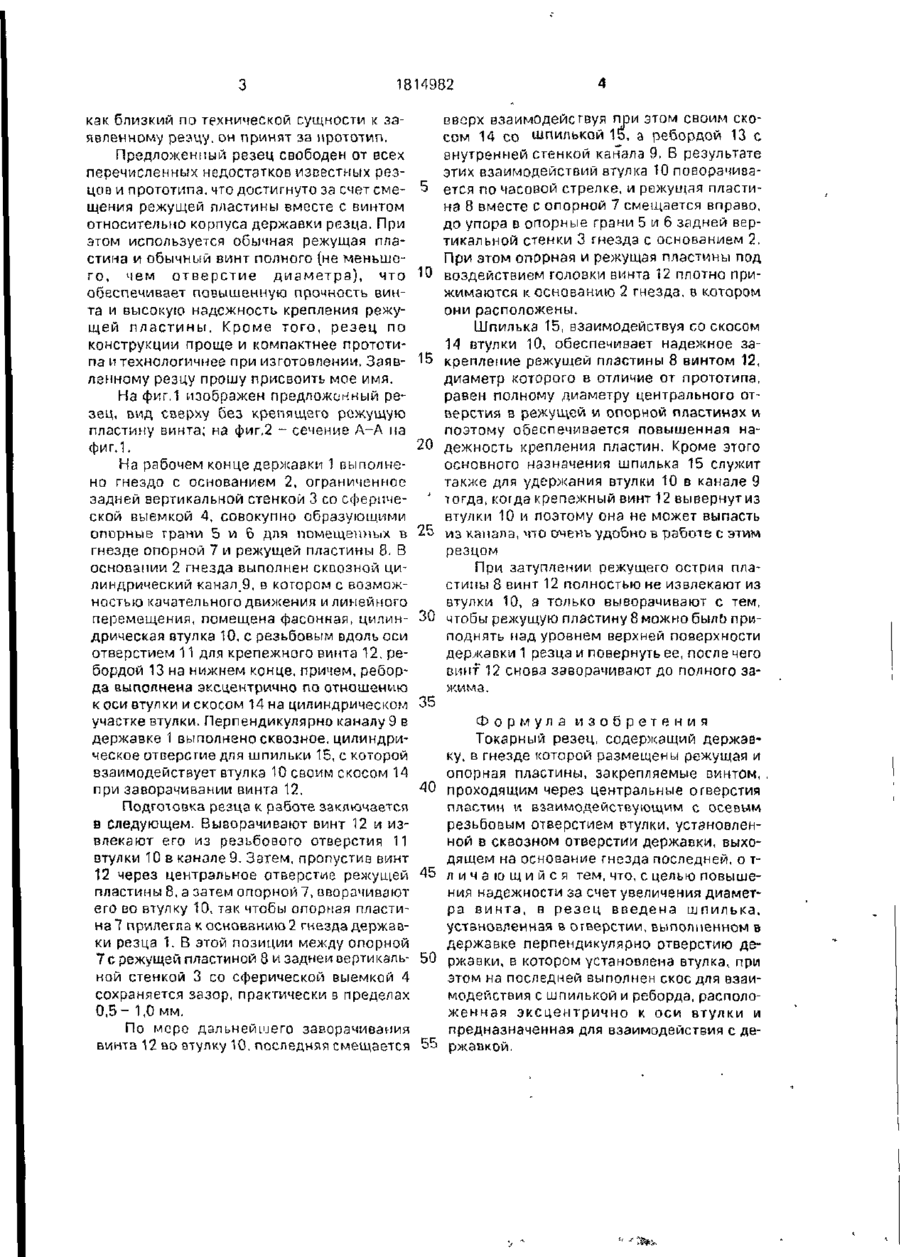

Использование, инструментальная промышленность. Резцы с механическим креплением режущих пластин Сущность изобретения: на рабочем конце державки резца выполнено ограниченное задней вертикальной стенкой гнездо для опорной и режущей пластин, а в основании резца выполнен сквозной канал, в котором с возможностью качательного движения и линейного перемещения помещена резьбовая втулка с эксцентрично выполненной относительно оси втулки ребордой на нижнем своем конце и скосом на цилиндрическом поверхности втулки, который взаимодействует с установленной в державке резца перпендикулярно сквозному каналу шпилькой, при заворачивании крепящего режущую и опорную пластины винта, ввинченного в упомянутую втулку. 2 ил. Изобретение относится к инструментальной промышленности, а конкретно к резцам с механическим креплением, в частности с винтовым креплением режущей пластины. На приведенных фиг. представлен резец с шестигранной режущей пластиной с углом режущего острия 80°, но конструкция резца позволяет использовать также режущие пласі ины других форм например, квадратной, ромбовидной и др. При этом, конечно, гнездо под опорную и режущую пластины должно иметь форму контура пластины. Резцы с креплением режущей пластины винтом через центральное отверстие пластины известны, но все они содержат органически присущие им недостатки1 режущие пластины с центральным отверстием обычного типа на этих резцах не могут быть использованы, так как, для этих резцов необходимы специальные режущие пластияы, у которых центральное отверстие нэ входе имеет конусность, причем, сложной конфигурации, а крепежный винт также должен иметь соответствующей формы головку. Кроме того^что весьма существенно - диаметр винта обязательно должен быть меньше диаметра отверстия в пластине, что отрицательно сказывается на прочности винта и, следовательно, снижает прочность м надежность крепления режущей пластины Так, например, известен резец (патент Великобритании N? 1284986, кл В З Т) 1972 который содержит ввинченную в державку резца втулку, снабженную внутренней резьбой которая имеет возможность принудительного вращения с помощью отверточного устройства Специальная пластина крепится соответствующим по конфигурации винтом, ввинченным в указанную втулку. Этому резцу присущи все вышеуказанные недостатки резцов с креплением режущей пластины оинтом пропущенным через центральное отверстие пластины но 1814982 как близкий по технической сущности к заявленному резцу, он принят за прототип. Предложенный резец Свободен ОТ Е С Х ЗЄ перечисленных недостатков известных резцови прототипа, что достигнуто за счет смещения режущей пластины вместе с винтом относительно корпуса державки резца. При этом используется обычная режущая пластина и обычный винт полного (не меньшог о , чем отверстие диаметра), что обеспечивает повышенную прочность винта и высокую надежность крепления режущей пластины. Кроме того, резец по конструкции проще и компактнее прототипа и технологичнее при изготовлении. Заявленному резцу прошу присвоить мое имя. На фиг.1 изображен предложенный резец, вид сверху без крепящего режущую пластину винта; на фиг.2 - сечение А-А па 20 фиг.1. На рабочем конце державки 1 выполнено гнездо с основанием 2, ограниченное задней вертикальной стенкой 3 со сферической выемкой 4, совокупно образующими опорные грани 5 и 6 для помещенных в гнезде опорной 7 и режущей пластины 8. В основании 2 гнезда выполнен сквозной цилиндрический канал.9, в котором с возможностью качательного движения м линейного перемещения, помещена фасонная, цилин- 30 дрическая втулка 10, с резьбовым вдоль оси отверстием 11 для крепежного винта 12, ребордой 13 на нижнем конце, причем, реборда выполнена эксцентрично по отношению к оси втулки и скосом 14 на цилиндрическом 35 участке втулки. Перпендикулярно каналу 9 в державке 1 выполнено сквозное, цилиндрическое отверстие для шпильки 15, с которой взаимодействует втулка 10 своим скосом 14 при заворачивании винта 12. Подготовка резца к работе заключается в Следующем. Выворачивают винт 12 и извлекают его из резьбового отверстия 11 втулки 10 в канале 9. Затем, пропустив винт 12 через центральное отверстие режущей 45 пластины 8. а затем опорной 7, вворачивают его во втулку 10, так чтобы опорная пластина 7 прилегла к основанию 2 гнезда державки резца 1. В этой позиции между опорной 7 с режущей пластиной 8 и задней вертикаль- 50 ной стенкой 3 со сферической выемкой 4 сохраняется зазор, практически з пределах 0 , 5 - 1,0 мм. По мере дальнейшего заворачивания винта 12 во втулку 10, последняя смещается вверх взаимодействуя при этом своим скосом 14 со шпилькой 15, а ребордой 13 с внутренней стенкой канала 9. В результате этих взаимодействий втулка 10 поеорзчивается по часовой стрелке, и режущая пластина 8 вместе с опорной 7 смещается вправо, до упора в опорные грани 5 и 6 задней вертикальной стенки 3 гнезда с основанием 2. При этом опорная и режущая пластины под воздействием головки винта 12 плотно прижимаются к основанию 2 гнезда, в котором они расположены. Шпилька 15, взаимодействуя со скосом 14 втулки 10, обеспечивает надежное закрепление режущей пластины 8 винтом 12, диаметр которого в отличие от прототипа, равен полному диаметру центрального отверстия в режущей и опорной пластинах и поэтому обеспечивается повышенная надежность крепления пластин. Кроме этого основного назначения шпилька 15 служит также для удержания втулки 10 в канале 9 тогда, когда крепежный винт 12 вывернутмз втулки 10 и поэтому она не может выпасть из канала, что очень удобно в работе с этим резцом При затуплении режущего острия пластины 8 винт 12 полностью не извлекают из втулки 10, а только выворачивают с тем. чтобы режущую пластину 8 можно было приподнять над уровнем верхней поверхности державки 1 резца и повернуть ее, после чего винт 12 снова заворачивают до полного зажима. Формула изобретения Токарный резец, содержащий державку, в гнезде которой размещены режущая и опорная пластины, закрепляемые винтом, проходящим через центральные отверстия пластин и взаимодействующим с осевым резьбовым отверстием втулки, установленной в сквозном отверстии державки, выходящем на основание гнезда последней, о тл и ч а ю щ и й с я тем, что, с целью повышения надежности за счет увеличения диаметра винта, в резец введена шпилька, установленная в отверстии, выполненном в державке перпендикулярно отверстию державки, в котором установлена втулка, при этом на последней выполнен скос для взаимодействия с шпилькой и реборда, расположенная эксцентрично к оси втулки и предназначенная для взаимодействия с державкой. Фиг./ A-A Редактор Составитель Е Соломко Техред М Моргентал Корректор И Шулла Заказ 1604 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035 Москва, Ж-35, Раушская наб 4/5 Производственно-издательский комбинат "Патент" г Ужгород ул Гагарина 101
