Установка для активації в’яжучої суспензії

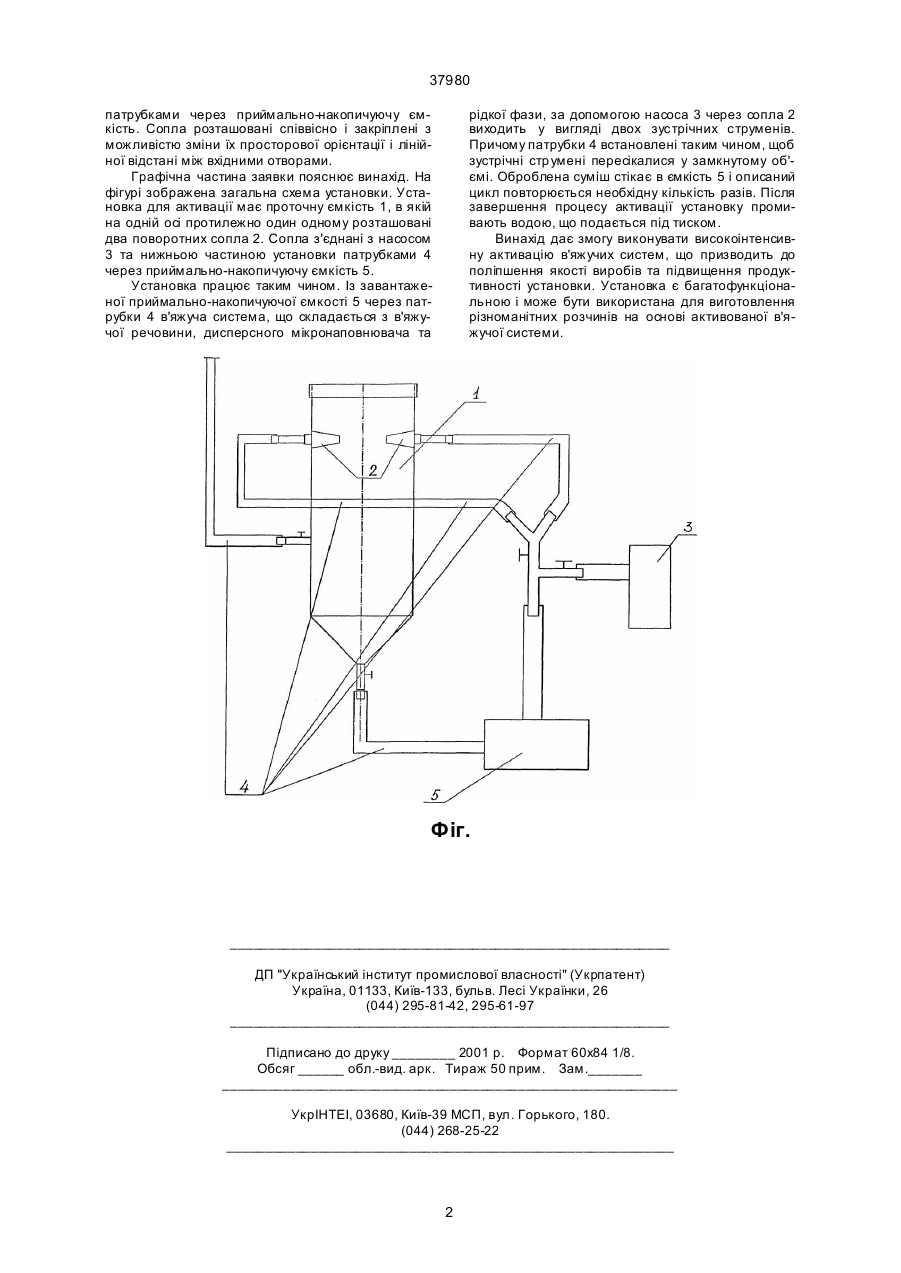

Установка для активації в'яжучої суспензії, яка складається з проточної герметизованої ємкості з запірно-роздаточною арматурою, з'єднаною з патрубком для подачі суспензії, та насоса, відрізняється тим, що в ємкості на одній вісі протилежно один одному розташовані два поворотних сопла, з'єднані з насосом і нижньою частиною установки патрубками через приймально-накопичуючу ємкість з можливістю зміни просторової орієнтації сопел та лінійної відстані між їх вхідними отворами. (19) (21) 2000052724 (22) 15.05.2000 (24) 15.05.2001 (33) UA (46) 15.05.2001, Бюл. № 4, 2001 р. (72) Пшінько Олександр Миколайович, Пунагін Володимир Миколайович, Руденко Наталія Миколаївна, Герасименко Володимир Олександрович (73) Дніпропетровський державний технічний університет залізничного транспорту 37980 патрубками через приймально-накопичуючу ємкість. Сопла розташовані співвісно і закріплені з можливістю зміни їх просторової орієнтації і лінійної відстані між вхідними отворами. Графічна частина заявки пояснює винахід. На фігурі зображена загальна схема установки. Установка для активації має проточну ємкість 1, в якій на одній осі протилежно один одному розташовані два поворотних сопла 2. Сопла з'єднані з насосом 3 та нижньою частиною установки патрубками 4 через приймально-накопичуючу ємкість 5. Установка працює таким чином. Із завантаженої приймально-накопичуючої ємкості 5 через патрубки 4 в'яжуча система, що складається з в'яжучої речовини, дисперсного мікронаповнювача та рідкої фази, за допомогою насоса 3 через сопла 2 виходить у вигляді двох зустрічних струменів. Причому патрубки 4 встановлені таким чином, щоб зустрічні стр умені пересікалися у замкнутому об'ємі. Оброблена суміш стікає в ємкість 5 і описаний цикл повторюється необхідну кількість разів. Після завершення процесу активації установку промивають водою, що подається під тиском. Винахід дає змогу виконувати високоінтенсивну активацію в'яжучих систем, що призводить до поліпшення якості виробів та підвищення продуктивності установки. Установка є багатофункціональною і може бути використана для виготовлення різноманітних розчинів на основі активованої в'яжучої системи. Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2
