Спосіб виготовлення шліфпорошків з синтетичних надтвердих матеріалів

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 20175

Опубліковано: 25.12.1997

Автори: Нікітін Юрій Іванович, Боримський Олександр Іванович, Уман Семен Мойсейович

Завантажити PDF файл.

Формула / Реферат

Формула изобретения

1 Способ изготовления шлифпорошков из синтетических сверхтвердых материалов, включающий дробление исходного материала и ситовую классификацию по зернистости, отличающийся тем, что, с целью упрощения процесса и снижения трудоемкости изготовления без снижения прочности шлифпорошков, исходный материал подвергают предварительной ситовой классификации по зернистости затем каждую полученную группу зерен подвергают дроблению и повторной ситовой классификации с выделением шлифпорошка той же зернистости которая подвергалась дроблению

2 Способ по п 1, отличающийся тем, что, с целью повышения прочности шлифпорошков, выделенный повторной ситовой классификацией шлифпорошок подвергают сортировке по форме и шероховатости поверхности зерен.

Текст

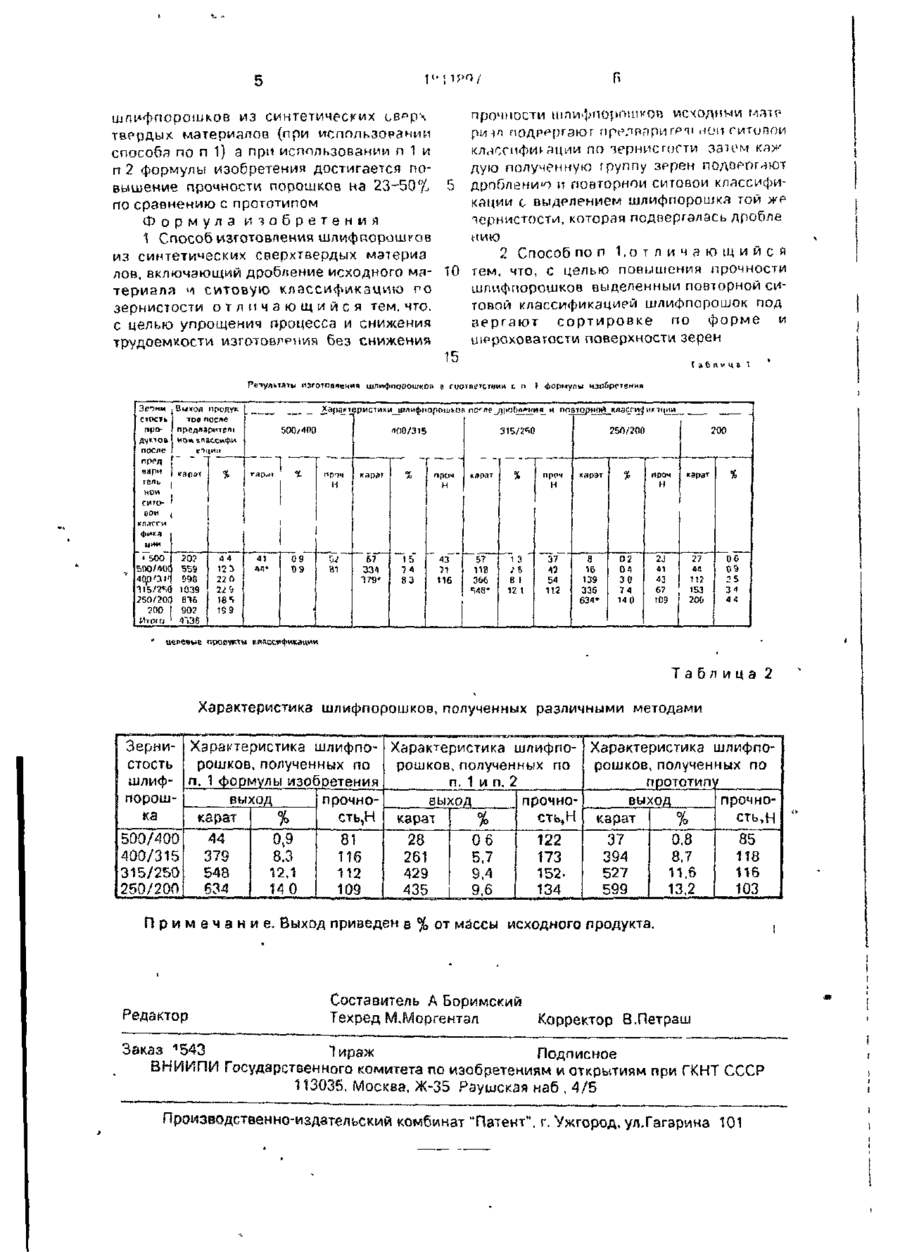

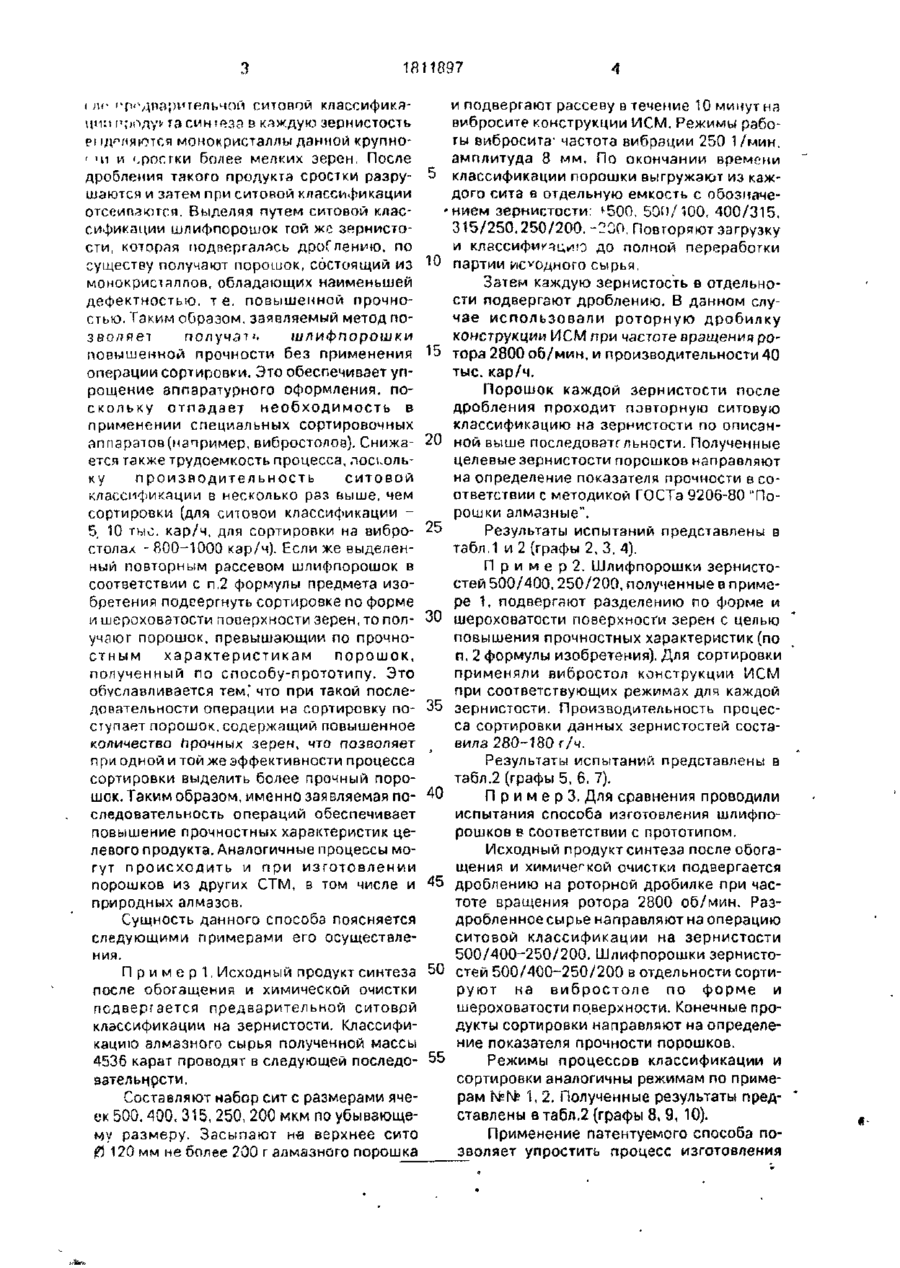

Использование: изготовление бурового, правящего, камнеобрабзгывающего и других видов инструмента, работающего в условиях повышенных нагрузок. Сущность изобретения, исходный материал подвергают предварительной ситовой классификации по зернистости. Каждую полученную группу зерен подвергают дроблению и повторной ситовой классификации с выделением шлифпорошка той же зернистости, которая подвергалась дроблению. 1 з п. флы, 2 табл. Изобретение относится к изготовлению шлифпорошков из сверхтвердых материалов (СТМ) и может быть использовано при изготовлении щлифпорошков из синтетических алмазов и других СТМ. Шлифпорошки, получаемые предлагаемым способом, предназначены для изготовления бурового, правящего, камнеобрабатывающего и других видов.инструмента, работающего в условиях повышенных нагрузок. Цель изобретения - упрощение процесса и снижение трудоемкости изготовления без снижения прочности шлифпорошков. Эта цель достигается тем, что исходный продукт (очищенный продукт синтеза) подвергают предварительной ситовой классификации по зернистостям, затем каждую полученную группу зерен подвергают дроблению и повторной ситовой классификации с выделением шлифпорошка той же зернистости, которая подвергалась дроблению. если выделенный повторным рассевом шлмерпорошок подвергнуть сортировке по форме и шероховатости зерен (например, на тех же вибростолах), достигается поаышение прочностных характеристик шлифпорошка по сравнению с прототипом, что отражено в п.2 формулы предмета изобретения. Сущность заявляемого изобретения заключается в следующем. Сверхтвердые материалы, например, синтетические алмазы синтезируются, как в виде монокристаллов, так и в вмре их сростков (агрегатов). Как показали проведенные нами исследования, наиболее качественными являются те зерна, которые синтезированы в виде монокристаллов. Зерна, которые получены после дробления сростков,более дефектны и соответственно менее прочны. Причем, чем крупнее исходные сростки, тем большее количество граней подвергалось сращиванию и соответственно больше дефектность и меньше прочность полученных зерен. Иа основании проведенных исследований и разработан заявляемый способ. По 4 ' 18И897 и подвергают рассеву в течение 10 минут на і їй-

Дивитися

Додаткова інформація

Автори англійською

Borymskyi Oleksandr Ivanovych, Uman Semen Moiseiovych, Nikitin Yurii Ivanovych

Автори російською

Боримский Александр Иванович, Уман Семен Мойсеевич, Никитин Юрий Иванович

МПК / Мітки

МПК: B02C 23/16

Мітки: шліфпорошків, синтетичних, виготовлення, надтвердих, спосіб, матеріалів

Код посилання

<a href="https://ua.patents.su/4-20175-sposib-vigotovlennya-shlifporoshkiv-z-sintetichnikh-nadtverdikh-materialiv.html" target="_blank" rel="follow" title="База патентів України">Спосіб виготовлення шліфпорошків з синтетичних надтвердих матеріалів</a>

Подібні патенти
