Спосіб виготовлення облицювальних матеріалів

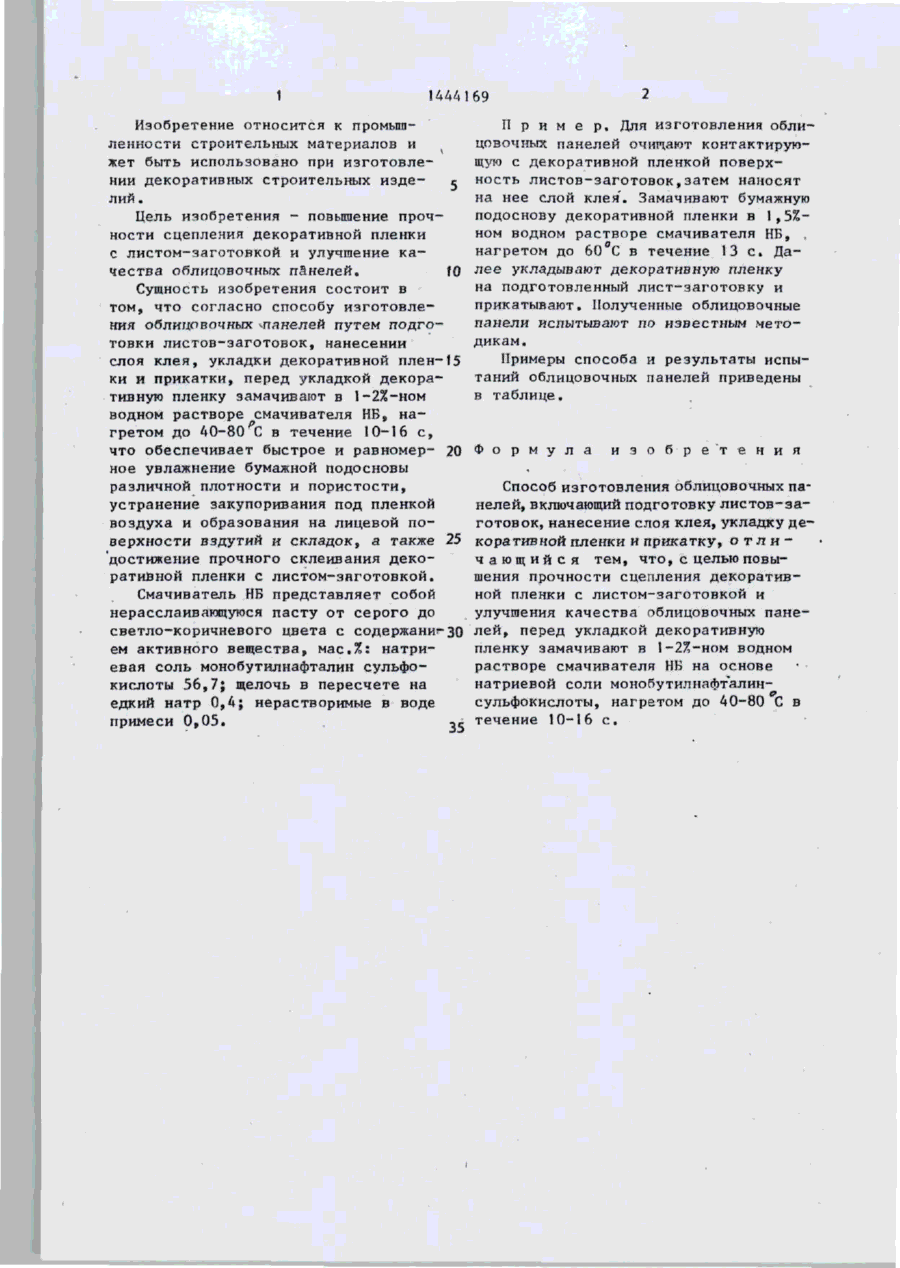

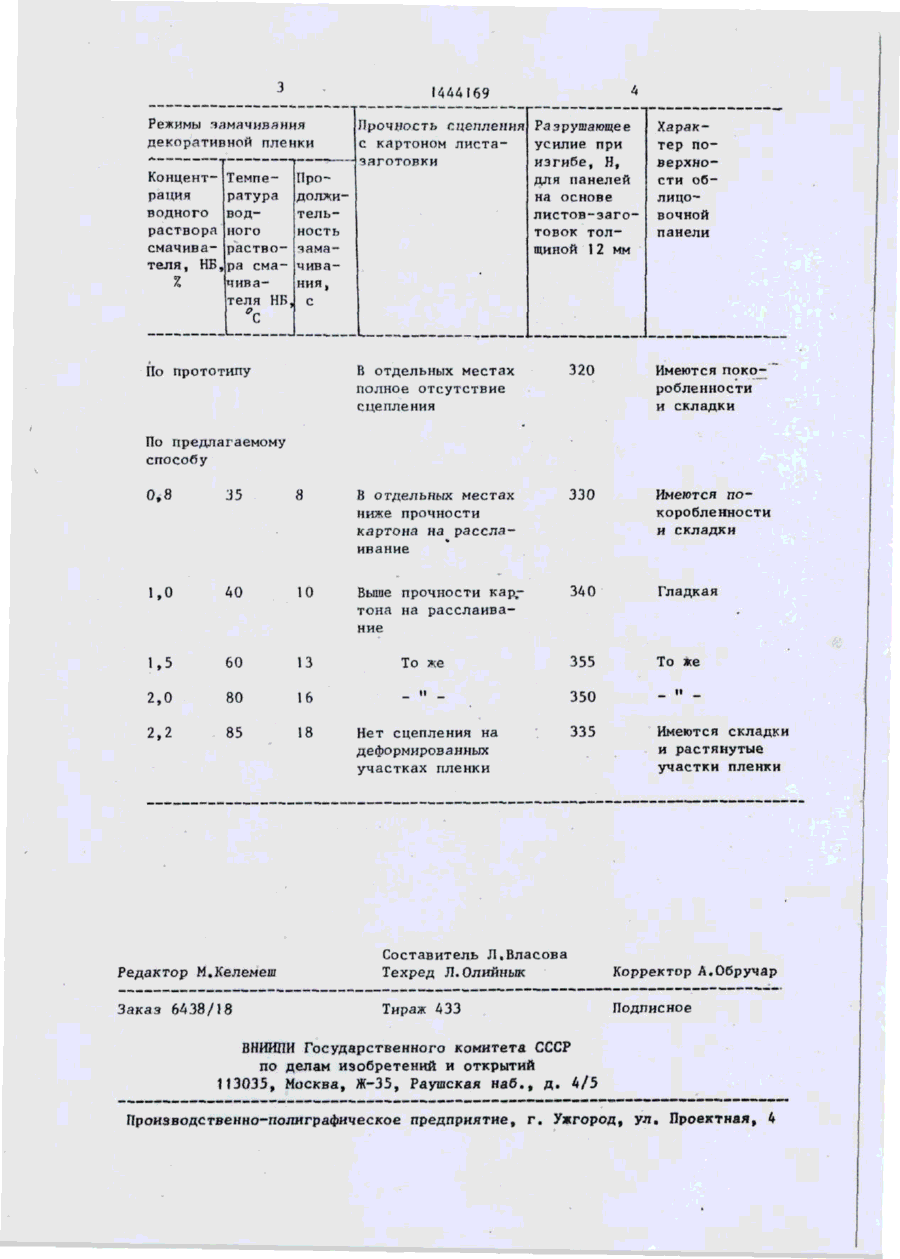

Изобретение относится к промыш-, ленности строительных материалов н может быть использовано при изготовлении декоративных строительных изделий. Цель изобретения - повышение прочности сцепления декоративной пленки с листом-заготовкой и улучшение качества облицовочных панелей. Сущность способа состоит в подготовке листов-заготовок, нанесении слоя клея, замачивании декоративной пленки в 1-2%-ном водном растворе смачивателя НБ на основе натриевой соли монобутилнафталинсульфокислоты с температурой 40-80 о С в течение 10-16 с, укладке декоративной пленки и прикат- с ки. Разрушающее усилие при изгибе 340-355 Н. Полученные облицовочные панели высокого качества с гладкой поверхностью. 1 табл. 05 СО '. РіНїФ^ііС I 1444169 П р и м е р . Для изготовления облицовочных панелей очищают контактирующую с декоративной пленкой поверхность листов-заготовок,затем наносят на нее слой клея'. Замачивают бумажную ЛИЙ . подоснову декоративной пленки в 1,5%Цель изобретения - повышение прочном водном растворе смачивателя НБ, ности сцепления декоративной пленки нагретом до 60 С в течение 13 с. Дас листом-заготовкой и улучшение качества облицовочных панелей. 10 лее укладывают декоративную пленку на подготовленный лист-заготовку и Сущность изобретения состоит в прикатывают. Полученные облицовочные том, что согласно способу изготовления облицовочных --панелей путем подго- панели испытывают по известным методикам. товки листов-заготовок» нанесении Примеры способа и результаты испыслоя клея, укладки декоративной плен-15 таний облицовочных панелей приведены ки и прикатки, перед укладкой декорав таблице. тивную пленку замачивают в 1-2%-ном водном растворе смачивателя НБ, нагретом до 40-80 С в течение 10-16 с, и з о б р е т е н и я что обеспечивает быстрое и равномер- 20 Ф о р м у л а ное увлажнение бумажной подосновы Способ изготовления облицовочных паразличной плотности и пористости, нелей, включающий подготовку листов-заустранение закупоривания под пленкой готовок, нанесение слоя клея, укладку девоздуха и образования на лицевой поверхности вздутий и складок, а также 25 коративной пленки и прикатку, о т л и ч а ю щ и й с я тем, что, с целью повыдостижение прочного склеивания декошения прочности сцепления декоративративной пленки с листом-знготовкой. ной пленки с листом-заготовкой и Смачиватель НБ представляет собой улучшения качества облицовочных паненерасслаивающуюся пасту от серого до светло-коричневого цвета с содержание 30 лей, перед укладкой декоративную пленку замачивают в 1-2%-ном водном ем активного вещества, мас.%: натрирастворе смачивателя НБ на основе евая соль монобутилнафталин сульфонатриевой соли монобутилнафталинкислоты 56,7; щелочь в пересчете на сульфокислоты, нагретом до 40-80 С в едкий натр 0,4; нерастворимые в воде примеси 0,05. эс течение 10-16 с. Изобретение относится к промышленности строительных материалов и жет быть использовано при изготовлении декоративных строительных изде- е 1444169 Режимы эямачивяння декоративной пленки Концент- Темпе- Прорация ратура долживодного водтельраствора ного ность смачива- раство- чамателя, НЕ, ра сма- чивачивания, % теля НН, с 4 Трочность сцепления Разрушающее с картоном листаусилие при Характер по заготовки верхности облицовочной панели изгибе, Н, для панелей на основе листов-заготовок толщиной 1 2 мм *с В отдельных местах полное отсутствие сцепления 320 Имеются покоробленности и складки 8 отдельных местах ниже прочности картона на расслаивание По прототипу ЭЭО Имеются покоробленности и складки Выше прочности кар; тона на расслаивание 340 Гладкая 355 То же По предлагаемому способу 0,8 35 1,0 АО 10 1,5 60 13 2,0 80 16 2,2 85 18 То же 350 Нет сцепления на деформированных участках пленки 335 Имеются складки и растянутые участки пленки Редактор М.Келемеш Составитель Л.Власова Техред Л.Олийнык Корректор А.Обручар Заказ 6438/18 Тираж 433 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 1)3035, Москва, Ж-35, Раушская наб., д, 4/5 Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, U
