Агрегат для проходки гірничих виробок

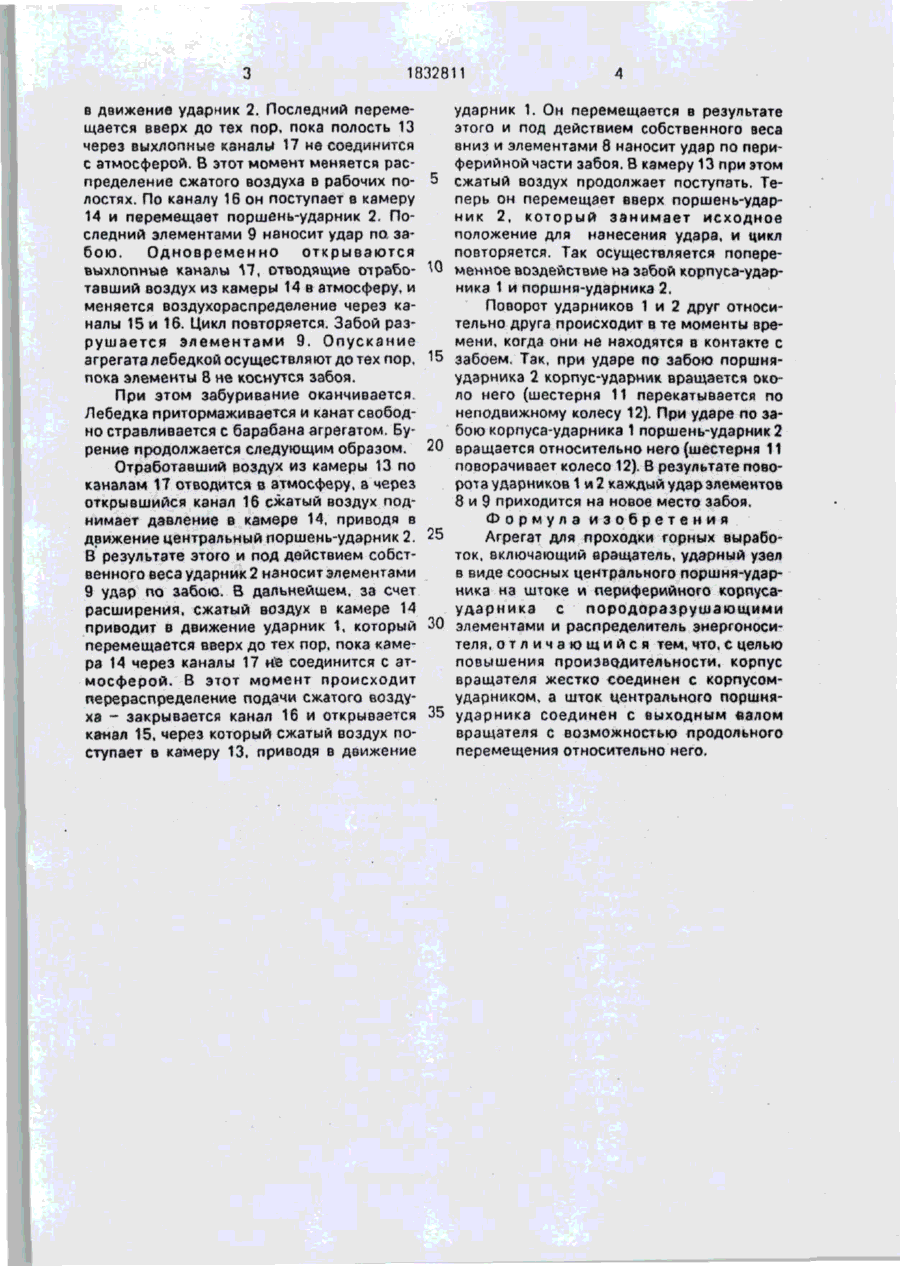

ДЛЯ СЛУЖЕБНОГО ПОЛЬЗОВАНИЙ СОЮЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИК (19) (505 U 1 1832811 A1 Е 21 В 7/28 ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 1 (21)4727699/03 (22) 19.02.89 (75) В.А.Солопов (56) Авторское свидетельство СССР № 685801, кл. Е 21 D 1/06. 1977. Авторское свидетельство СССР г* 1567759, кл. Е 21 В 7/24, 1988. (54) АГРЕГАТ ДЛЯ ПРОХОДКИ ГОРНЫХ ВЫРАБОТОК (57) Изобретение относится к горному машиностроению, а именно к устройствам для проведения вертикальных и наклонных горных выработок ударно-вращательным бурением. Цель изобретения - повышение производительности. Расширитель включает периферийный корпус - ударник 1, центральный поршень - ударник 2 и вращатель 3. Ударники 1 и 2 оснащены породоразрушающими элементами 8 и 9. Корпус вращателя 3 жестко соединен с корпусом - ударником 1, а шток 7 поршня - ударника 2 соединен с выходным взлом вращателя 3 с возможностью продольного перемещения относительно него. Ударники 1 и 2 поочередно наносят удары породоразрушающими элементами 8 и 9 по забою, одновременно поворачиваясь во время удара относительно ДРУ Друга. 1 ил. Изобретение относится к горному машиностроению, а более конкретно к устройствам для проведения вертикальных и наклонных горных выработок ударно-вращательным бурением. Цель изобретения - упрощение конструкции и снижение металлоемкости. На чертеже изображен проходческий агрегат в момент, когда центральный ударник находится в нижнем положении, после удара, а периферийный - в верхнем положении, перед началом рабочего хода. Проходческий агрегат состоит из периферийного корпуса-ударника 1,центрального гторшня-ударника 2, двигателя 3' и воздухораспределителя (на чертеже не показан). Ударник 1 имеет переднюю 4 и заднюю J крышки, а ударник 2 - передний 6 и 5 задний 7 штоки. Крышка 4 и шток 6 оснащень» «ородоразрушающими элементами 8 и 9. На штоке 6 имеется также направляющий стержень 10. Двигатель 3 имеет на валу шестерню 11. с которой находится в зацеплении зубчатое колесо 12, установленное на шлицах на штоке 7 ударника 2. Периферийный 1 и центральный 2 ударники образуют между собой переднюю 13 и заднюю 14 рабочие камеры, которые каналами ?5 и 18 соединены с механизмом воздухораспределения, а каналом 17 - с атмосферой. Агрегат работает следующим образом. Для забуривания агрегат с помощью лебедки (на чертеже не показана) подвешивают над передовой скважиной и опускают так, чтобы направляющий стержень 10 вошел в нее. а породоразрушающие элементы 9 коснулись забоя. Включают двигатель 3 и подачу сжатого воздуха, который от воздухораспределителя по каналам 15и Ібпоступзет поочередно в рабочие полости 13 и 14. Поступая по каналу 15 в переднюю рабочую полость 13, сжатый воздух приводит 29-93 00 W С» 1832811 в движение ударник 2. Последний перемещается вверх до тех пор. пока полость 13 через выхлопные каналы 17 не соединится с атмосферой. В этот момент меняется распределение сжатого воздуха в рабочих полостях. По каналу 16 он поступает в камеру 14 и перемещает поршень-ударник 2. Последний элементами 9 наносит удар па забою. Одновременно открываются выхлопные каналы 17, отводящие отработавший воздух из камеры 14 в атмосферу, и меняется воздухораспределение через каналы 15 и 16. Цикл повторяется. Забой разрушается элементами 9. Опускание агрегата лебедкой осуществляют до тех пор, пока элементы 8 не коснутся забоя. При этом забуривание оканчивается. Лебедка притормаживается и канат свободно стравливается с барабана агрегатом. Бурение продолжается следующим образом. Отработавший воздух из камеры 13 по каналам 17 отводится в атмосферу, а через открывшийся канал 16 сжатый воздух поднимает давление в камере 14, приводя в движение центральный поршень-ударник 2. 8 результате этого и под действием собственного веса ударник 2 наносит элементами 9 удар по забою. В дальнейшем, за счет расширения, сжатый воздух а камере 14 приводит в движение ударник 1, который перемещается вверх до тех пор, пока камера 14 через каналы 17 йй соединится с атмосферой. В этот момент происходит перераспределение подачи сжатого воздуха - закрывается канал 16 и открывается канал 15. через который сжатый воздух поступает а камеру 13, приводя в движение 5 10 1 5 20 25 30 35 ударник 1. Он перемещается в результате этого и под действием собственного веса вниз и элементами 8 наносит удар по периферийной части забоя. В камеру 13 при этом сжатый воздух продолжает поступать, Теперь он перемещает вверх поршень-ударник 2, который занимает исходное положение для нанесения удара, и цикл повторяется. Так осуществляется попеременноевоздействие на забой корпуса-ударникэ 1 и поршня-ударника 2. Поворот ударников 1 и 2 друг относительно друга происходит в те моменты времени, когда они не находятся в контакте с забоем. Так, при ударе по забою поршняударника 2 корпус-ударник вращается около него (шестерня 11 перекатывается по неподвижному колесу 12). При ударе по забою корпуса-ударника 1 поршень-ударник 2 вращается относительно него (шестерня 11 поворачивает колесо 12). В результате поворота ударников 1 w 2 каждый удар зпемеитов 8 и 9 приходится на новое место забоя. Формула изобретения Агрегат для проходки горных выработок, включающий вращатель, ударный узел в виде соосных центрального поршня-ударника на штоке и периферийного корпусаударника с породоразрушающими элементами и распределитель энергоносителя, о т л и ч а ю щ и й с я тем, что, с целью повышения производительности, корпус вращателя жестко соединен с корпусомударником, а шток центрального поршняударника соединен с выходным валом вращателя с возможностью продольного перемещения относительно него. 1832811 ff Редактор С.Кулзкова Составитель Л.Черепенкина Техред М. Моргентал Корректор И.Шмакова Заказ 2736/ДСП Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г.'Ужгород, ул.Гагарина, 101
