Циліндровий механізм замка

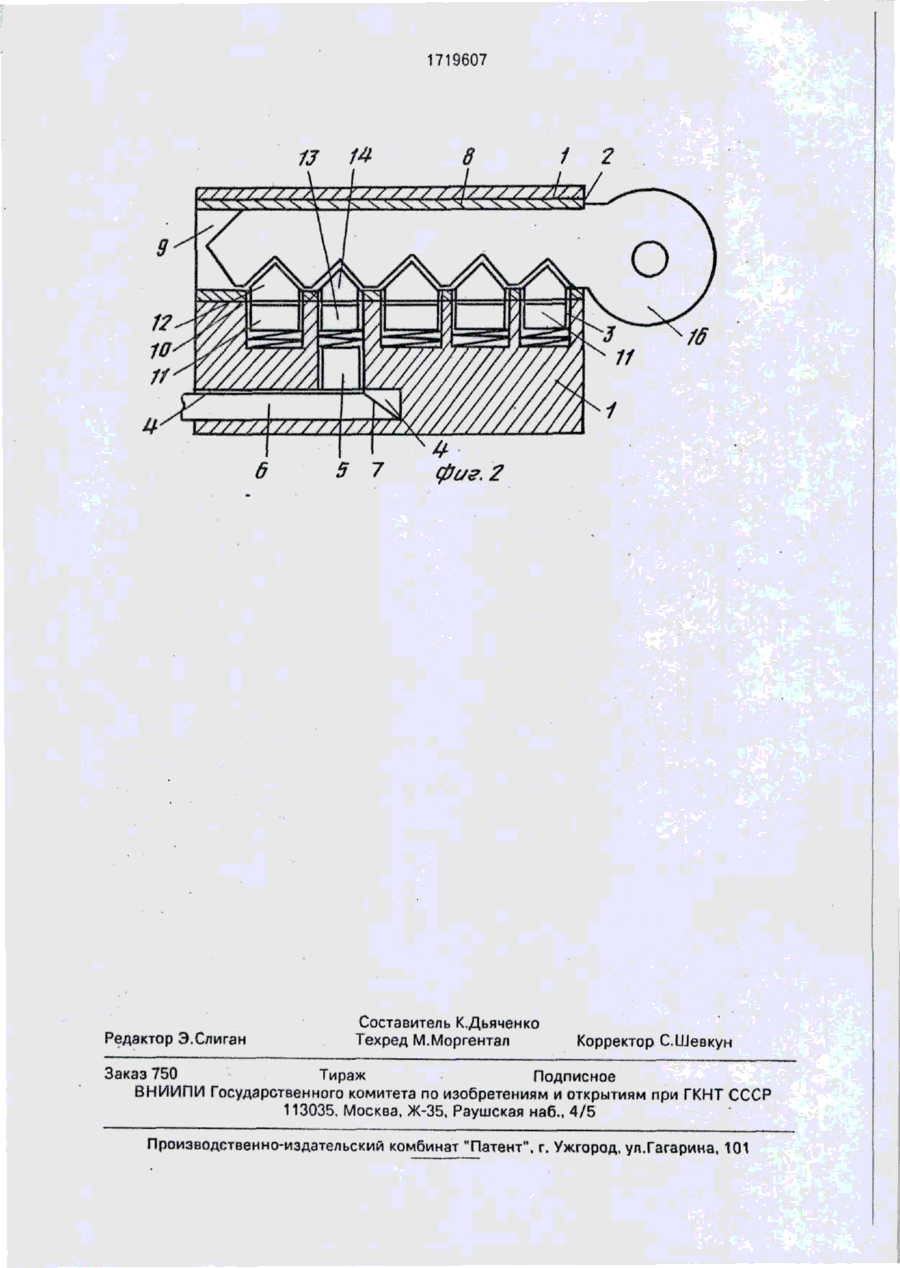

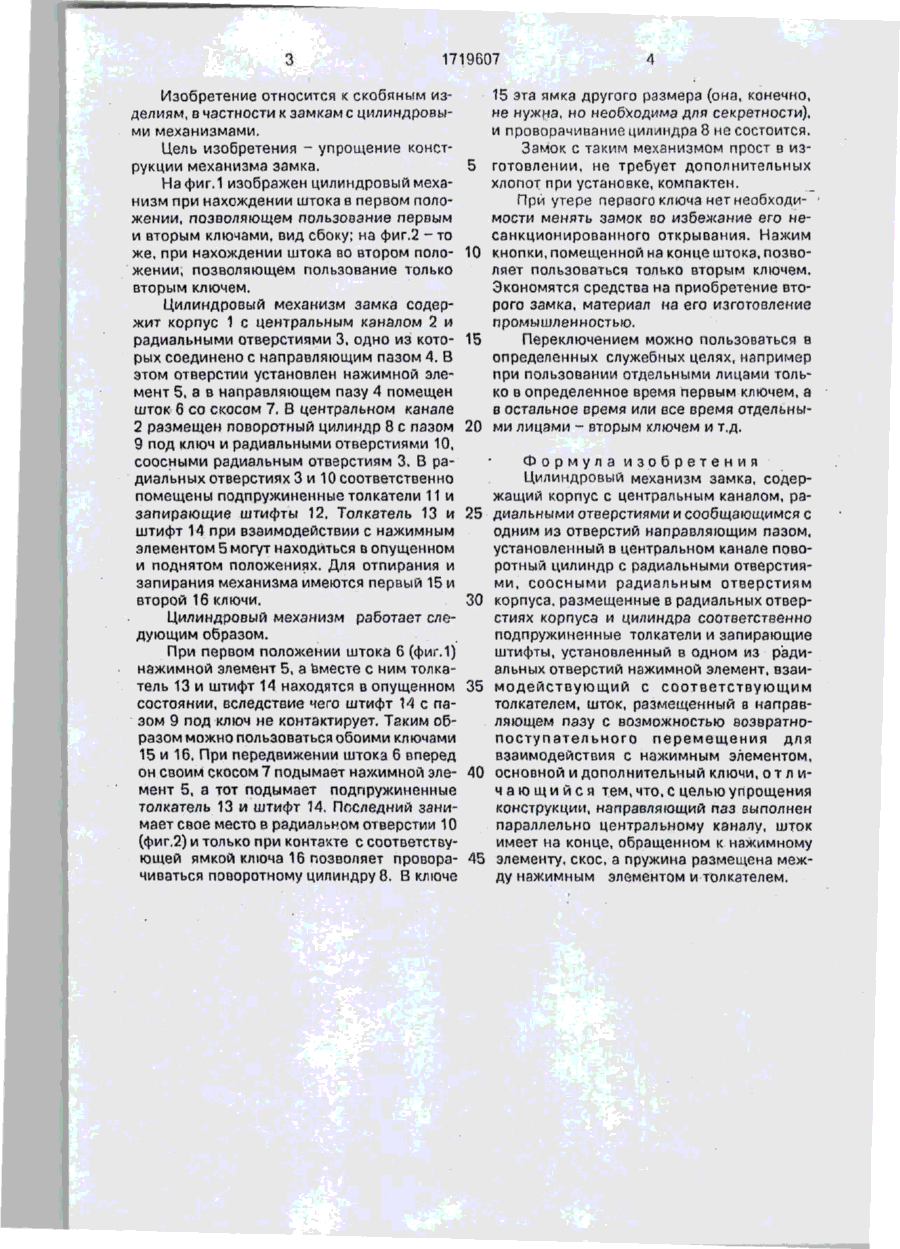

Изобретение относится к скобяным изделиям и позволяет упростить конструкцию цилиндрового механизма замка. В центральном канале 2 корпуса 1 размещен поворотный цилиндр 8 с лазом 9 под ключ 15. В радиальных отверстиях Зи 10 установлены соответственно толкатели 11 и запирающие штифты 12. Одно из радиальных отверстий корпуса сообщается с направляющим пазом 4. В этом отверстии размещен нажимной элемент 5, э в направляющем пазу щток б со скосом 7, взаимодействующим с нажимным элементом. 2 ил. С Фие.1 > 1719607 Изобретение относится к скобяным изделиям, в частности к замкам с цилиндровыми механизмами. Цель изобретения - упрощение конструкции механизма замка, На фиг.1 изображен цилиндровый механизм при нахождении штока в первом положении, позволяющем пользование первым и вторым ключами, вид сбоку; на фиг.2 - то же, при нахождении штока во втором положении, позволяющем пользование только вторым ключем. Цилиндровый механизм замка содержит корпус 1 с центральным каналом 2 и радиальными отверстиями 3, одно из которых соединено с направляющим пазом 4. В этом отверстии установлен нажимной элемент 5, а в направляющем пазу 4 помещен шток б со скосом 7. В центральном канале 2 размещен поворотный цилиндр 8 с пазом 9 под ключ и радиальными отверстиями 10, соосными радиальным отверстиям 3. В радиальных отверстиях 3 и 10 соответственно помещены подпружиненные толкатели 11 и запирающие штифты 12. Толкатель 13 и штифт 14 при взаимодействии с нажимным элементом 5 могут находиться в опущенном и поднятом положениях. Для отпирания и запирания механизма имеются первый 15 и второй 16 ключи. Цилиндровый механизм работает следующим образом. При первом положении штока б (фиг.1) нажимной элемент 5, а вместе с ним толкатель 13 и штифт 14 находятся в опущенном состоянии, вследствие чего штифт 14 с пазом 9 под ключ не контактирует, Таким образом можно пользоваться обоими ключами 15 и 16. При передвижении штока 6 вперед он своим скосом 7 подымает нажимной элемент 5, а тот подымает подпружиненные толкатель 13 и штифт 14. Последний занимает свое место в радиальном отверстии 10 (фиг.2) и только при контакте с соответствующей ямкой ключа 16 позволяет проворачиваться поворотному цилиндру 8. В ключе 5 10 15 20 25 30 35 40 45 15 эта ямка другого размера (она, конечно, не нужна, но необходима для секретности), и проворачивание цилиндра 8 не состоится. Замок с таким механизмом прост з изготовлений, не требует дополнительных хлопот при установке, компактен. При утере пераого ключа нет необходимости менять замок во избежание его несанкционированного открывания. Нажим кнопки, помещенной на конце штока, позволяет пользоваться только вторым ключем. Экономятся средства на приобретение второго замка, материал на его изготовление промышленностью. Переключением можно пользоваться в определенных служебных целях, например при пользовании отдельными лицами только в определенное время первым ключем, а в остальное время или все время отдельными лицами - вторым ключем и т.д. Формула изобретения Цилиндровый механизм замка, содержащий корпус с центральным каналом, радиальными отверстиями и сообщающимся с одним из отверстий направляющим пазом, установленный в центральном канале поворотный цилиндр с радиальными отверстиями, соосными радиальным отверстиям корпуса, размещенные в радиальных отверстиях корпуса и цилиндра соответственно подпружиненные толкатели и запирающие штифты, установленный в одном из радиальных отверстий нажимной элемент, взаимодействующий с соответствующим толкателем, шток, размещенный в направляющем пазу с возможностью возвратнопоступательного перемещения для взаимодействия с нажимным элементом, основной и дополнительный ключи, о т л и ч а ю щ и й с я тем.что, с цельюупрощения конструкции, направляющий паз выполнен параллельно центральному каналу, шток имеет на конце, обращенном к нажимному элементу, скос, а пружина размещена между нажимным элементом и толкателем. 1719607 1 \///// A// / // // 5 Редактор Э.Слиган 2 7 Составитель К.Дьяченко Техред М.Моргентал Корректор С.Шевкун Заказ 750 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, уд.Гагарина, 101
