Спосіб укладання проводу у пази статора електричної машини

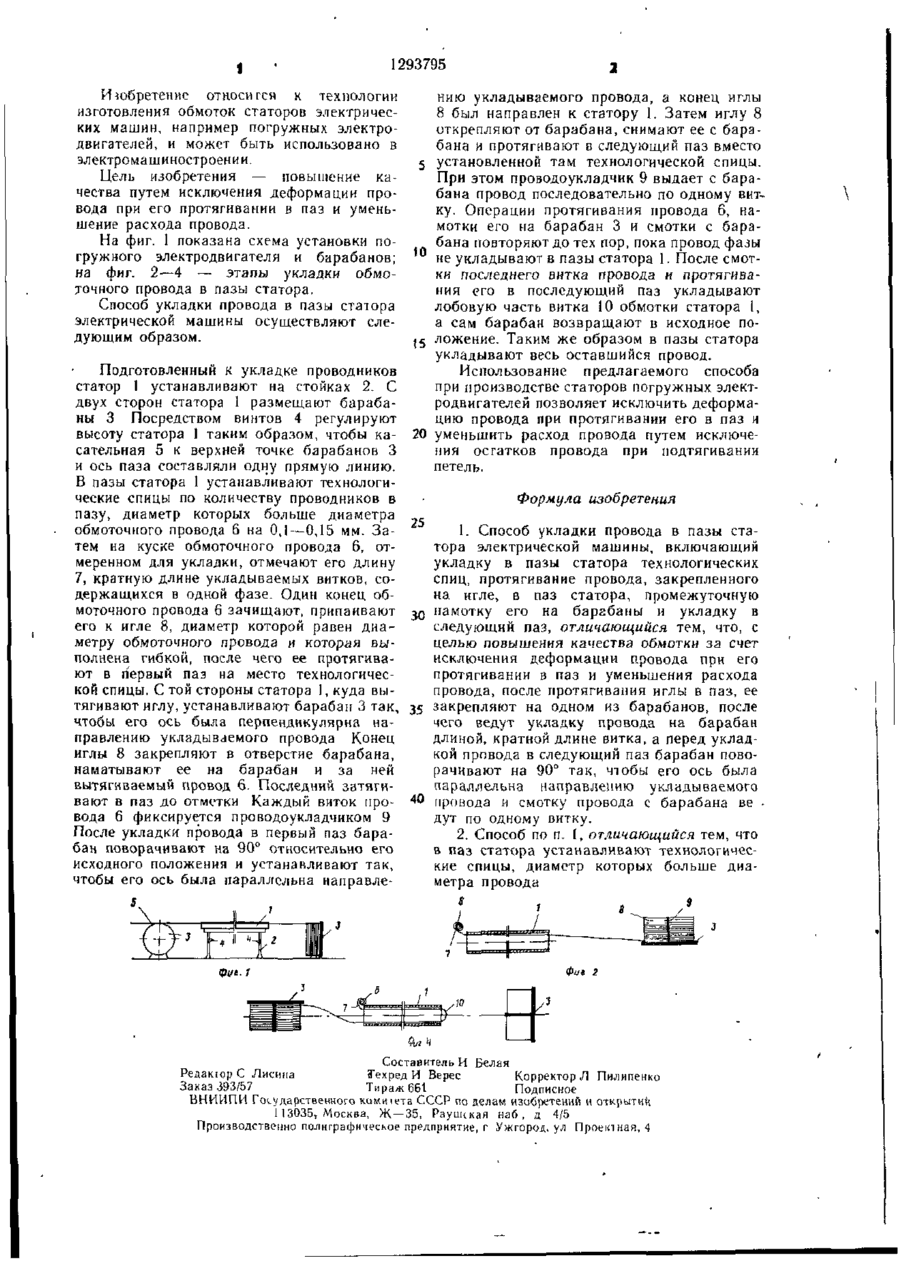

Изобретение относится к технологии производства статоров электрических машин, например, погружных электродвигате лей Целью изобретения является повышение качества обмотки за счет исключения деформации провода при протягивании в паз и уменьшение расхода провода. Способ укладки провода в пазы статора 1 электрической машины состоит з том, что предварительно отмеряют провод 6 длиной, кратной длине 7 укладываемых витков, например в одной фазе, протягивают его иглой 8 в первый паз на место технологической спицы и наматывают на один из барабанов 3, ось которого перпендикулярна направлению укладываемого провода. После этого барабан поворачивают на 90° так, чтобы его ось была параллельна направлению провода, протягивают иглу с проводом в следующий паз и закрепляют на другом барабане 3. Смотку провода с первого барабана ведут по витку с помощью проводоукладчика 9 и укладывают на другой барабан 1 п.з ф., 4 ил СО Фиг 3 і V 1293795 Изобретение относи ген к технологии изготовления обмоток статоров электрических машин, например погружных электродвигателей, и может быть использовано в электромашиностроении. Цель изобретения — повышение качества путем исключения деформации провода при его протягивании в паз и уменьшение расхода провода. На фиг. 1 показана схема установки погружного электродвигателя и барабанов; на фиг. 2—4 — этапы укладки обмоточного провода в пазы статора. Способ укладки провода в пазы статора электрической машины осуществляют следующим образом. Подготовленный к укладке проводников статор 1 устанавливают на стойках 2. С двух сторон статора 1 размещают барабаны 3 Посредством винтов 4 регулируют высоту статора 1 таким образом, чтобы касательная 5 к верхней точке барабанов 3 и ось паза составляли одну прямую линию. В пазы статора 1 устанавливают технологические спицы по количеству проводников в пазу, диаметр которых больше диаметра обмоточного провода 6 на 0,1—0,15 мм. Затем на куске обмоточного провода 6, отмеренном для укладки, отмечают его длину 7, кратную длине укладываемых витков, содержащихся в одной фазе. Один конец обмоточного провода б зачищают, припаивают его к игле 8, диаметр которой равен диаметру обмоточного провода и которая выполнена гибкой, после чего ее протягивают в первый паз на место технологической спицы. С той стороны статора 1, куда вытягивают иглу, устанавливают барабан 3 так, чтобы его ось была перпендикулярна направлению укладываемого провода Конец иглы 8 закрепляют в отверстие барабана, наматывают ее на барабан и за ней вытягиваемый провод 6. Последний затягивают в паз до отметки Каждый виток провода 6 фиксируется проводоукладчиком 9 После укладки провода в первый паз барабан поворачивают на 90° относительно его исходного положения и устанавливают так, чтобы его ось была параллельна направле 5 10 (5 20 нию укладываемого провода, а конец иглы 8 был направлен к статору 1. Затем иглу 8 открепляют от барабана, снимают ее с барабана и протягивают в следующий паз вместо установленной там технологической спицы. При этом проводоукладчик 9 выдает с барабана провод последовательно по одному витку. Операции протягивания провода 6, намотки его на барабан 3 и смотки с барабана повторяют до тех пор, пока провод фазы не укладывают в пазы статора 1. После смотки последнего витка провода и протягивания его в последующий паз укладывают лобовую часть витка 10 обмотки статора 1, а сам барабан возвращают в исходное положение. Таким же образом в пазы статора укладывают весь оставшийся провод. Использование предлагаемого способа при производстве статоров погружных электродвигателей позволяет исключить деформацию провода при протягивании его в паз и уменьшить расход провода путем исключения остатков провода при подтягивании петель. Формула изобретения 25 1. Способ укладки провода в пазы статора электрической машины, включающий укладку в пазы статора технологических спиц, протягивание провода, закрепленного на игле, в паз статора, промежуточную 3Q намотку его на барабаны и укладку в следующий паз, отличающийся тем, что, с целью повышения качества обмотки за счет исключения деформации провода при его протягивании в паз и уменьшения расхода провода, после протягивания иглы в паз, ее 35 закрепляют на одном из барабанов, после чего ведут укладку провода на барабан длиной, кратной длине витка, а перед укладкой провода в следующий паз барабан поворачивают на 90° так, чтобы его ось была параллельна направлению укладываемого 40 провода и смотку провода с барабана ве дут по одному витку. 2. Способ по п. 1, отличающийся тем, что в паз статора устанавливают технологические спицы, диаметр которых больше диаметра провода \ I Составитель И Белая РедакіорС Лисіша Техред И Верес Корректор Л Пилипенко Заказ 393/57 Тираж 661 Подписное ВНИИПИ Государственного комшета СССР по делам изобретений и открытий I 13035, Москва, Ж —35, Рауццкая наб , д 4/5 Производственно полиграфическое предприятие, г Ужгород, ул Проектная, 4 3
