Пристрій розділення сигналів яскравості та кольоровості у декодері системи секам

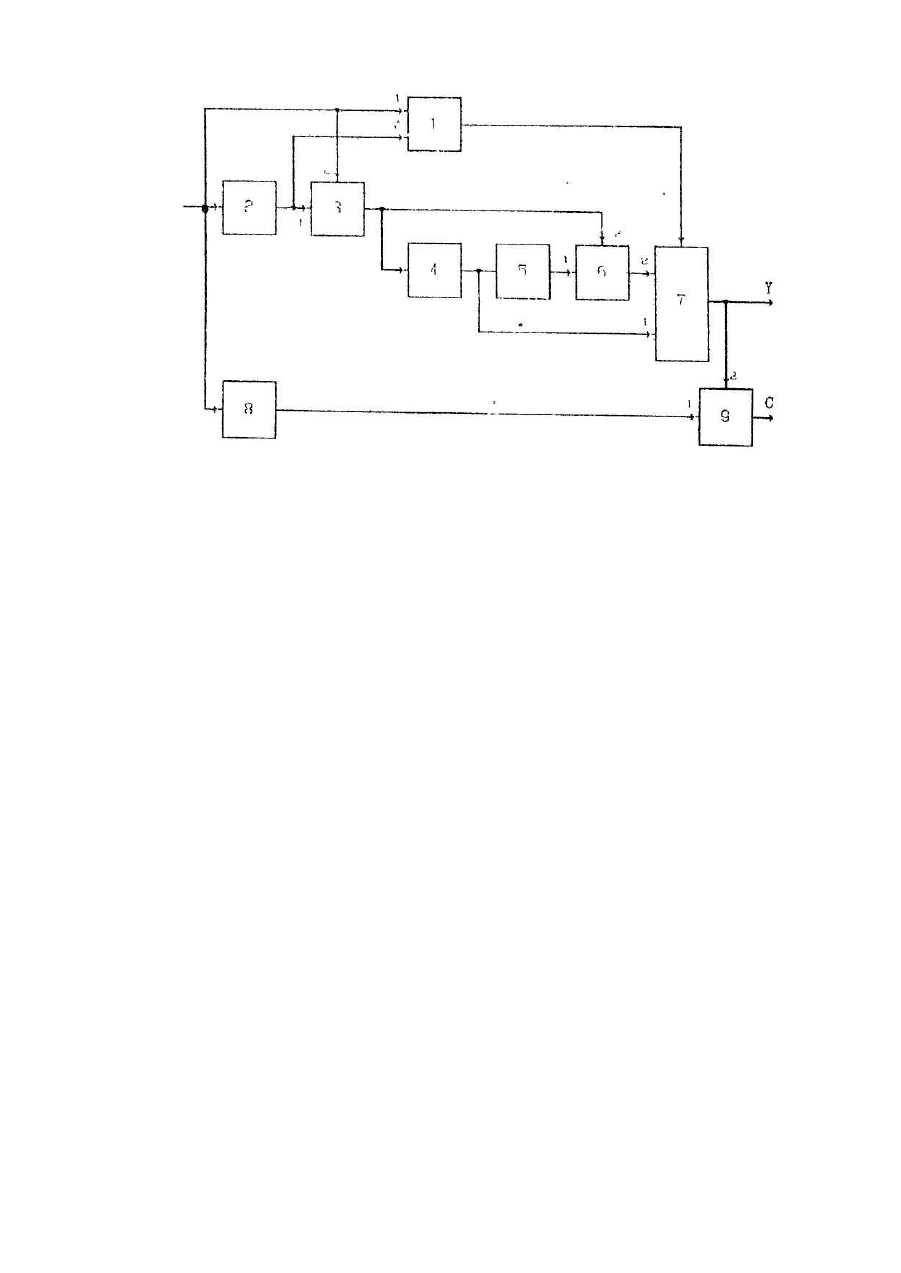

Предлагаемое изобретение относится к области телевидения, в частности, к устройствам разделения сигналов яркости и цветности в декодирующем устройстве системы СЕКАМ, и может использоваться в ВКУ аналого-цифровых аппаратно-студийных комплексов телевизионного вещания и в телевизионных вещательных приемниках. Устройство предназначается для разделения сигналов яркости и цветности в декодирующих устройствах системы СЕКАМ. Известно устройство для разделения сигналов яркости и цветности в декодере, которое содержит f-й блок задержки на время, равно 2Н, где Η - период строчной развертки, 2-й блок задержки на время Н, 1-й сумматор, электронный коммутатор и блок управления, причем цепь из последовательно соединенных 1-го блока задержки, 1-го сумматора и 2-го блока задержки включена между входом устройства и 1-м сигнальным входом электронного коммутатора, 1-й и 2-й управляющие входы блока управления подключены соответственно ко входу устройства и вы ходу 1-го блока задержки, выход блока управления соединен с управляющим входом электронного коммутатора, 2-й вход 1-го сумматора подключен ко входу устройства, а выход электронного коммутатора соединен с выходом сигнала яркости устройства. Недостатком известного устройства является наличие искажений сигналов яркости и цветности на наклонных переходах. Целью предлагаемого изобретения является уменьшение упомянутых искажений сигналов яркости и цветности. Эта цель достигается тем, что в устройство, содержащее 1-й блок задержки на время, равное2Н, где Η - период строчной развертки, 2-й блок задержки на время Н, 1-й сумматор, электронный коммутатор и блок управления, причем цепь из последовательно соединенных, 1-го блока задержки, 1-го сумматора и 2-го блока задержки включена между входом устройства и 1-м сигнальным входом электронного коммутатора, 1-й и 2-й управляющие входы блока управления подключены соответственно ко входу устройства и выходу 1-го блока задержки, выход блока управления соединен с управляющим входом электронного коммутатора, 2-й вход 1-го сумматора подключен ко входу устройства, а выход электронного коммутатора является выходом сигнала яркости устройства, согласно изобретению, дополнительно введены цепь из последовательно включенных 3-го блока задержки на время, равное Н, и 2-го сумматора, включенная между выходом 2-го блока задержки и 2-м входом электронного коммутатора, и цепь из последовательно включенных 4-го блока задержки на время, равное Н, и вычитателя, включена между входом устройства и выходом сигнала цветности, причем 2-й вход 2-го сумматора соединен с выходом 1-го сумматора, а 2-й вход вычитателя соединен с выходом электронного коммутатора. Структурная схема предлагаемого устройства изображена на чертеже, где: 1 -блок управления (БУ), 2,4,5,8 - 1-й, 2-й, 3-й и 4-й блоки задержки (БЗ) соответственно, 3,6 - 1-й и 2-й сумматоры соответственно, 7 электронный коммутатор (ЭК), 9 - вычитатель. Предлагаемое устройство разделения сигналов яркости и цветности в декодирующем устройстве системы СЕКАМ содержит блок управления (1), 1-й (2), 2-й (4), 3-й (5) и 4-й (8) БЗ, 1-й (3) и 2-й (6) сумматоры, ЭК (7) и вычитатель (9). Цепь из последовательно соединенных 1-го БЗ (2), 1-го сумматора (3), 2-го и 3-го БЗ (4,5) и 2-го сумматора включена между входом устройства и 2-м сигнальным входом ЭК (7), 1-й вход которого соединен с выходом 2-го БЗ (4), 1-й и 2-й управляющие входы БУ (1) подключены соответственно ко входу устройства и выходу 1-го БЗ (2). Выход БУ (1) соединен с управляющим входом ЭК (7), выход которого является выходом яркости устройства. 1-й и 2-й входы 1-го сумматора (3) подключены соответственно к выходу 1-го БЗ (2) и ко входу устройства. 1-й и 2-й входы 2-го сумматора (6) подключены соответственно к выходам 3-го БЗ (5) и 1-го сумматора. Цепь из последовательно соединенных 4-го БЗ на время, равное Η (8), и вычитателя (9), включена между входом устройства и выходом сигнала цветности. Причем 2-й вход 2-го сумматора (6) соединен с выходом 1-го сумматора (3), а 2-й вход вычитателя (9) соединен с выходом ЭК (7). Все блоки устройства разделения являются стандартными. Устройство работает следующим образом. На 1-й и 2-й входы 1-го сумматора (3) поступают соответственно сигналы с выхода 1-го БЗ (2) и со входа устройства. В те х строках, где фазы поднесущих на входа х сумматора противоположны, на его выходе из ПЦВС выделяется сигнал яркости, а сигнал цветности подавляется. ВЧ составляющие сигнала яркости при этом сохраняются, однако при передаче диагональных переходов возникают искажения, проявляющиеся в виде зубчастости на этих границах. Для уменьшения искажений в строках, где сигналы цветности находятся в фазе, производится интерполяция двух соседних строк с использованием 2-го (4) и 3-го (5) БЗ во 2-м сумматоре (6) и замена сигнала текущей строки интерполированным сигналом в ЭК (7), который управляется БУ (1). В вычитателе (9) из ПЦВС вычитается сигнал яркости, полученный на выходе ЭК (7), в результате чего выделяется сигнал цветности.
