Спосіб виготовлення попередньо напруженого двотаврового елементу

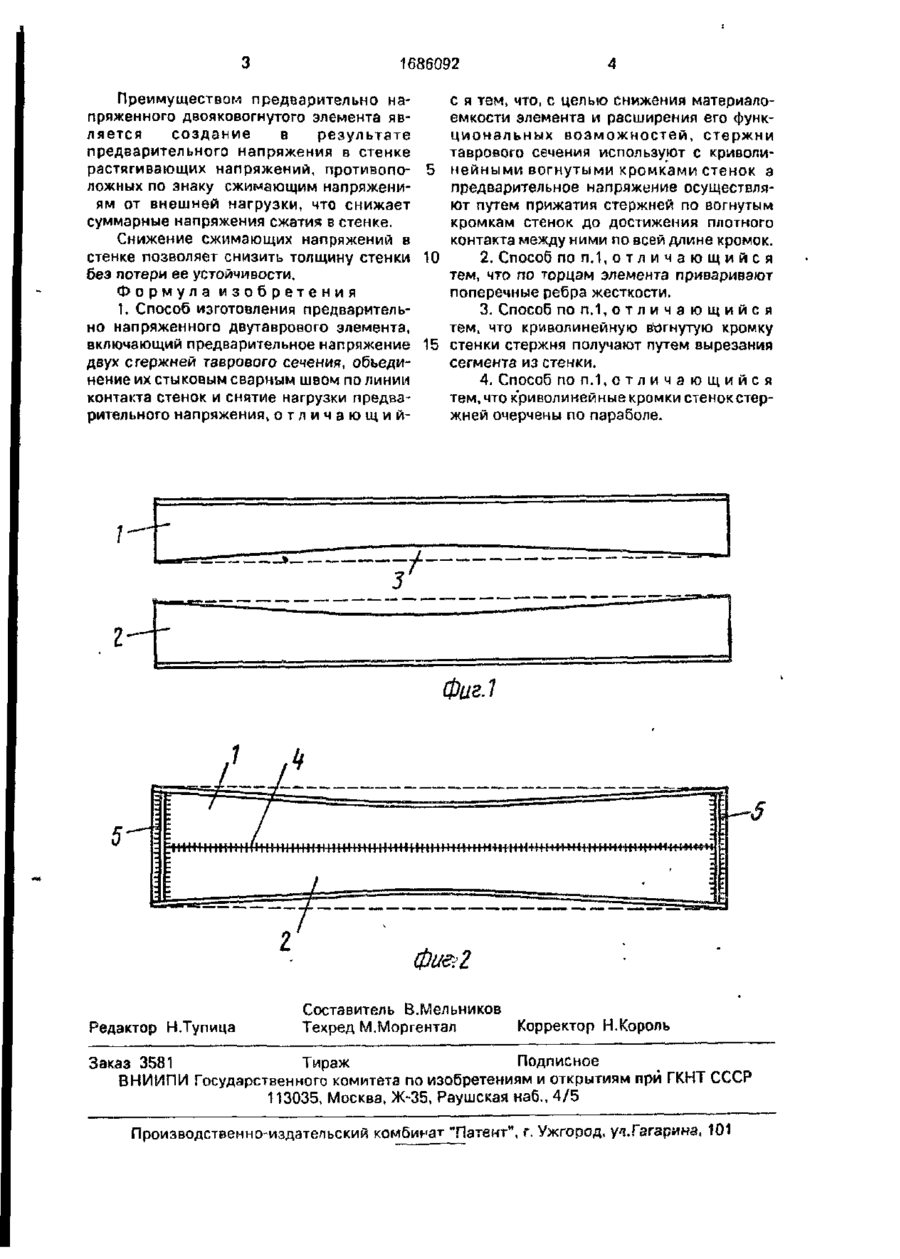

Изобретение относится к строительству и может быть использовано при изготовлении металлических несущих конструкций промышленных и гражданских зданий Цель - снижение материалоемкости элемента и расширение ею функциональных возможностей. Способ изготовления предварительного напряженного двутаврового элемента включает вырезание из стенок тавровых металлических стержней сегментов, прижатие стержней друг к другу по вогнутым кромкам стенок и объединение их сварным швом по всей длине кромок, приварка к изготовленному двояковогнутому элементу торцовых ребер жесткости. З з п. ф-лы, 2 ил. Стенкам двух стержней 1 и 2 таврового сечения придают криволинейную вогнутую кромку, очерченную по параболе путем вырезания из них сегмента 3. Затем к стержням 1 л 2 прикладывают нагрузку предварительного напряжения, которая прижимает стержни друг к другу по вогнутым кромкам стенок, и после достижения плотного контакта по всей длине кромок объединяют стержни между собой сварным швом 4 и приваривают торцовые ребра 5 жесткости. В результате прижатия стержней образуется двояковогнутый элемент. После объединения стержней снимают нагрузку предварительного напряжения. Изготовленный предварительно напряженный элемент может применяться как балка и как сжатая стойка. 1686092 4 Преимуществом предварительно нас я тем, что, с целью снижения материалопряженного двояковогнутого элемента явемкости элемента и расширения его функляется создание в результате циональных возможностей, стержни предварительного напряжения в стенке таврового сечения используют с криволирастягивающих напряжений, противопо- 5 нейными вогнутыми кромками стенок а ложных по знаку сжимающим напряженипредварительное напряжение осуществляям от внешней нагрузки, что снижает ют путем прижатия стержней по вогнутым суммарные напряжения сжатия в стенке. кромкам стенок до достижения плотного Снижение сжимающих напряжений в контакта между ними по всей длине кромок. стенке позволяет снизить толщину стенки 10 2. Способ по п.1, о т л и ч а ю щ и й с я без потери ее устойчивости. тем, что по торцам элемента приваривают Формула изобретения поперечные ребра жесткости. 1, Способ изготовления предваритель3. Способ по п.1, о т л и ч а ю щ и й с я но напряженного двутаврового элемента, тем, что криволинейную вогнутую кромку включающий предварительное напряжение 15 стенки стержня получают путем вырезания двух стержней таврового сечения, объедисегмента из стенки. нение их стыковым сварным швом по линии 4. Способ по п,1, о т л и ч а ю щ и й с я контакта стенок и снятие нагрузки предватем, что криволинейные кромки стенок стеррительного напряжения^ о т л и ч а ю щ и й жней очерчены по параболе. Фиг.1 Редактор Н.Тупица Составитель В.Мельников Техред М.Моргентал Корректор Н.Король Заказ 3581 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, уч.Гагарина, 101
