Колокол, що звільняється

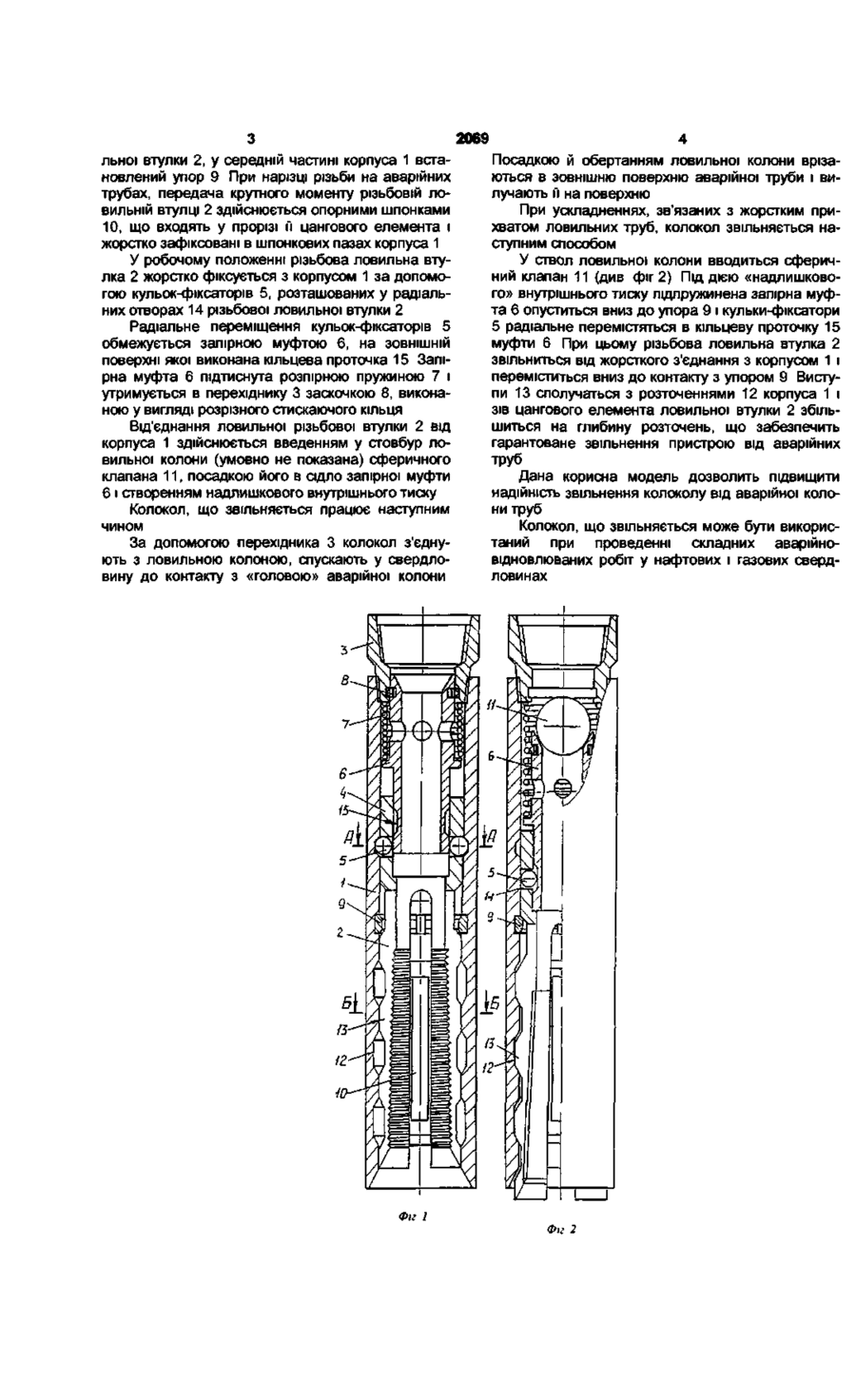

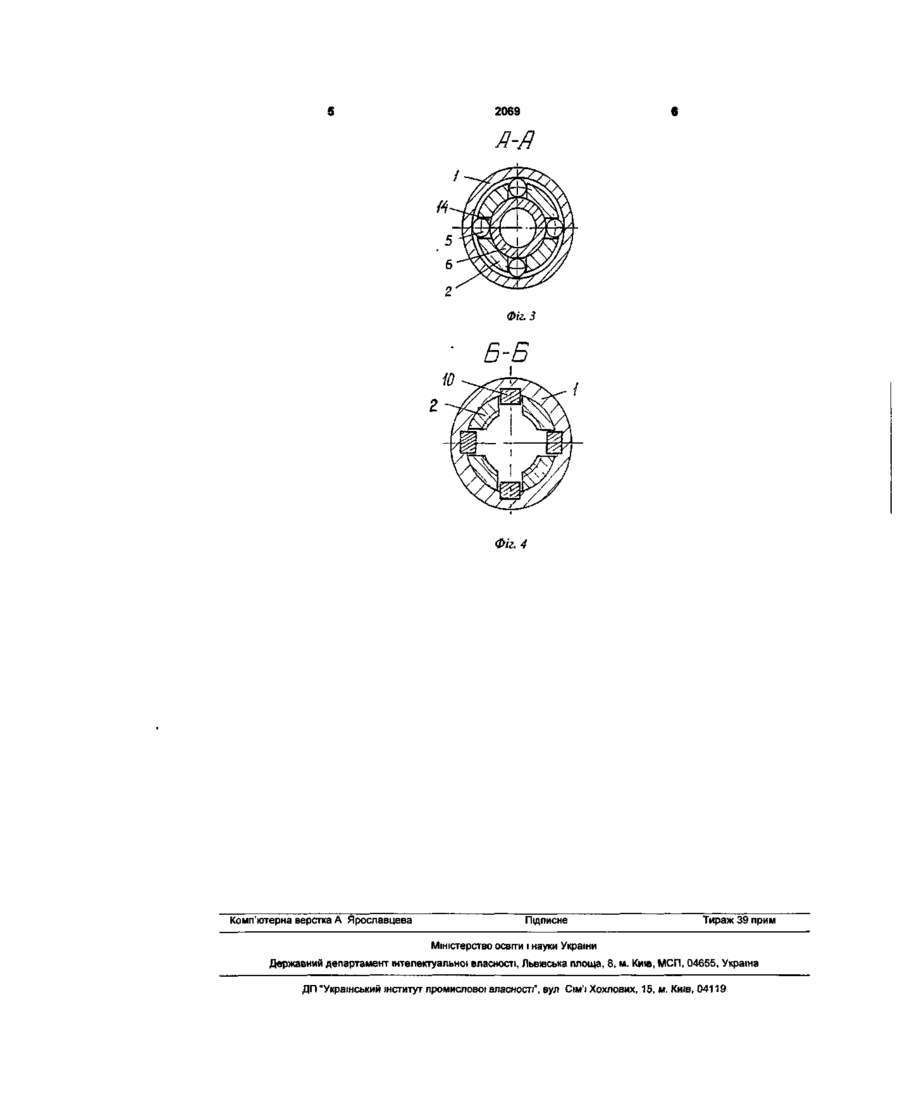

Колокол, що звільняється, який містить утримуючий корпус, різьбову ловильну втулку й перехідник, який відрізняється тим, що він оснащений вузлом звільнення, складеного із запірної муфти, розпірної пружини, заскочки й кульок - фіксаторів, встановлених у радіальних отворах різьбової ловильної втулки, виконаної у вигляді цанги з кільцевими виступами на ЗОВНІШНІЙ поверхні, при цьому в корпусі виконані ВІДПОВІДНІ внутрішні кільцеві розточення з подовжніми опорами Корисна модель відноситься до нафтогазовидобувної промисловості, зокрема до глибинних пристроїв для вилучення зі свердловини обірваної або прихопленої колони труб Відомий КОЛОКОЛ, ЩО МІСТИТЬ корпус, у верхній частині якого є різьба для з'єднання з ловильною колоною труб, а в нижній - гладкий внутрішній конус малої конусності для з'єднання з аварійними трубами (див Пустовойтенко И П Попередження і ліквідація аварій у бурінні М Надра, 1988р с 178) Звільнення від аварійного об'єкта здійснюється натягом аварійної колони Недоліком цього колоколу є невелика його вантажопідйомність і можливість зриву з нього аварійних труб, що вилучаються, через незначну силу зчеплення кута конусності сталь по сталі Найбільш близьким по технічній сутності і результату що досягається, до запропонованого об'єкта є колокол із вставною ловильною втулкою, що складається з корпуса, ловильної втулки і перехідника (див Пустовойтенко І П Попередження і ліквідація аварій у бурінні М Надра, 1988р с 181) Істотним недоліком цього колоколу є недостатня надійність роботи, яка полягає в неможливості його від'єднання від аварійних труб при їх жорсткому при-хваті в свердловині із-за неможливості збільшення внутрішнього діаметру ловильної втулки в МІСТІ з'єднання з аварійними трубами Задачею даної корисної моделі є підвищення надійності роботи колоколу за рахунок забезпечення надійного звільнення його від аварійних труб Для вирішення поставленої задачі пропону ється колокол, що звільняється, який містить корпус, різьбову ловильну втулку і перехщник, стосовно корисної моделі, він постачений вузлом звільнення, складеного із запірної муфти, розпірної пружини, заскочки і кульок - фіксаторів, встановлених у радіальних отворах різьбової ловильної втулки, виконаної у вигляді цанги з кільцевими виступами на ЗОВНІШНІЙ поверхні, при цьому в корпусі виконані ВІДПОВІДНІ внутрішні кільцеві розточення з подовжніми опорами На фіг 1 зображена корисна модель у робочому положенні, поздовжній розріз /загальний вигляд/, На фіг 2 - колокол при звільненні від труб, що вилучаються із свердловини, На фіг 3 - перетин А-А фіг 1, На фіг 4 - перетин Б-Б фіг 1, Колокол, що звільняється складається з корпусу 1, різьбової ловильної втулки 2, перехідника З, вузла звільнення 4, що складається з кульокфіксаторів 5, запірної муфти 6, розпірної пружини 7, заскочки 8, упора 9, опорних шпонок 10 і сферичного клапана 11 Циліндричний корпус 1, за допомогою різьби з'єднаний у верхній частині з перехідником 3, а в нижній частині, через рівні проміжки містить розточення 12 рівної довжини Усередині корпуса телескопічно встановлена різьбова ловильна втулка 2 цангового типу, на ЗОВНІШНІЙ поверхні якої виконані ВІДПОВІДНІ розточенням 12 виступи 13, а на внутрішній поверхні виконана конічна різьба для з'єднання з аварійними трубами (умовно не показана) Для обмеження переміщення різьбової лови CD CD О CM 2069 льної втулки 2, у середній частині корпуса 1 встановлений упор 9 При нарізці різьби на аварійних трубах, передача крутного моменту різьбовій ловильній втулці 2 здійснюється опорними шпонками 10, що входять у прорізі м цангового елемента і жорстко зафіксовані в шпонкових пазах корпуса 1 У робочому положенні різьбова ловильна втулка 2 жорстко фіксується з корпусом 1 за допомогою кульок-фіксаторів 5, розташованих у радіальних отворах 14 різьбової ловильної втулки 2 Радіальне переміщення кульок-фіксаторів 5 обмежується запірною муфтою 6, на ЗОВНІШНІЙ поверхні якої виконана кільцева проточка 15 Запірна муфта 6 підтиснута розпірною пружиною 7 і утримується в перехіднику 3 заскочкою 8, виконаною у вигляді розрізного стискаючого кільця Від'єднання ловильної різьбової втулки 2 від корпуса 1 здійснюється введенням у стовбур ловильної колони (умовно не показана) сферичного клапана 11, посадкою його в сідло запірної муфти 6 і створенням надлишкового внутрішнього тиску Колокол, що звільняється працює наступним чином За допомогою перехідника 3 колокол з'єднують з ловильною колоною, спускають у свердловину до контакту з «головою» аварійної колони Посадкою й обертанням ловильної колони врізаються в зовнішню поверхню аварійної труби і вилучають її на поверхню При ускладненнях, зв'язаних з жорстким прихватом ловильних труб, колокол звільняється наступним способом У ствол ловильної колони вводиться сферичний клапан 11 (див фіг 2) Під дією «надлишкового» внутрішнього тиску підпружинена запірна муфта 6 опуститься вниз до упора 9 і кульки-фіксатори 5 радіальне перемістяться в кільцеву проточку 15 муфти 6 При цьому різьбова ловильна втулка 2 звільниться від жорсткого з'єднання з корпусом 1 і переміститься вниз до контакту з упором 9 Виступи 13 сполучаться з розточеннями 12 корпуса 1 і зів цангового елемента ловильної втулки 2 збільшиться на глибину розточень, що забезпечить гарантоване звільнення пристрою від аварійних труб Дана корисна модель дозволить підвищити надійність звільнення колоколу від аварійної колони труб Колокол, що звільняється може бути використаний при проведенні складних аварійновідновлюваних робіт у нафтових і газових свердловинах Фіг І Фіг 2 2069 д-д Фіг. З Б-Б Фіг. 4 Комп'ютерна верстка А Ярославцева Підписне Тираж 39 прим Міністерство освгти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м. Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м. Київ, 04119
