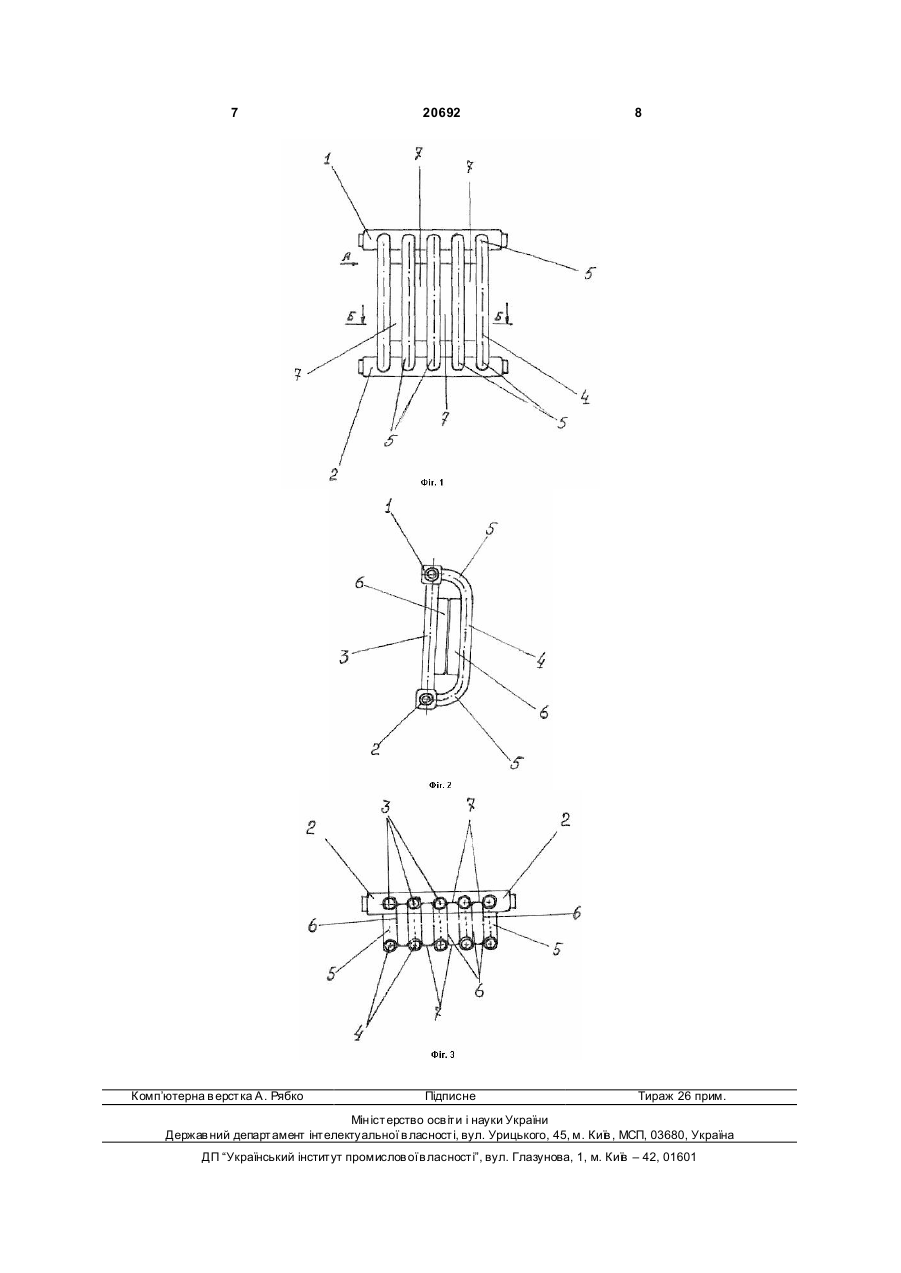

Радіатор-конвектор

1. Радіатор-конвектор, що містить розташовані у рядок більше за одну стовпчасту тр убопровідну секцію з кількістю труб по глибині секції одну або більш за одну, яку виконано у вигляді вер хнього та нижнього колекторів, які з'єднані між собою одним або більше за один стовпчастим трубопроводом для проходу теплоносія, при цьому якщо стовпчастих тр убопроводів більше за один, то з них одні виконано прямими, а інші мають кінцеві зігнуті ділянки, які з'єднані з верхнім та нижнім колекторами, а на прямих ділянках трубопроводів для відведення тепла закріплено елемент, виконаний у вигляді пластини, який відрізняється тим, що на прямій ділянці трубопроводу жорстко закріплено пластину, площина якої паралельна осі трубопроводу. 2. Радіатор-конвектор за п.1, який відрізняється тим, що пластину виконано Π-подібною у поперечному розрізі, яка має бокові площини, що з'єднані між собою поперечиною. U 2 20692 1 3 20692 www.ntcradiator.ru], що містить розташовані у рядок більше за одну тр убопровідну секцію з кількістю труб по глибині секції одну або більш за одну, яку виконано у вигляді верхнього та нижнього колектора, які з'єднані між собою одним та/або більш за одним трубопроводом для проходу теплоносія, при цьому якщо стовпчастих тр убопроводів більш за один, то одні з них виконано прямими, а інші мають кінцеві зігнути ділянки, які з'єднані з верхнім та нижнім колекторами, а на прямих ділянках трубопроводів для відведення тепла закріплено елемент, виконаний у вигляді пластини (наприклад тип РС-Р). Таки радіатори, в останній час, мають широке застосування на ринку України, вони мають естетичний зовнішній вигляд, забезпечують опалювання приміщення, але як всі радіатори мають низьку віддачу тепла, оскільки мала активна поверхня для тепловіддавання. Крім того, розташування пластин виконано так, що площина пластин пересікає вертикальну вісь симетрії трубопроводів, що приводить до того, що заважає більшому відводу нагрітого повітря, тобто найнижча конвекція повітря. В основу корисної моделі покладено завдання: - по-перше, задачею корисної моделі, що заявляється, є утворення такої конструкції радіатору, яка була б по тепловіддаванню близька до конвекторів, та мала б низьку трудомісткість виготовлення з використанням мінімуму технологічного оснащення при забезпеченні високої технологічності конструкції загалом; - по-друге, шля хом зміни конструкції, забезпечити естетичний зовнішній вигляд; - по-третє, дозволяла використанню звичайних матеріалів, тобто широко застосовані металеві труби; - по-четверте, мала би надійний контакт між пластин для тепло відведення та трубопроводів по котрім проходить носій тепла. Поставлену задачу вирішує радіаторконвектор, що заявляється як корисна модель, та що містить розташовані у рядок більше за одну стовпчасту тр убопровідну секцію зі кількістю труб по глибині секції одну або більш за одну, яку виконано у вигляді верхнього та нижнього колектора, яки з'єднані між собою одним, або більш за одним стовпчастим трубопроводом для проходу теплоносія, при цьому якщо стовпчастих тр убопроводів більш за одне, то з них одні виконано прямими, а інші мають кінцеві зігнути ділянки, яки з'єднані з верхнім та нижнім колекторами, а на прямих ділянках трубопроводів для відведення тепла закріплено елемент, виконаний у вигляді пластини, при цьому відрізняючою ознакою для вирішення поставленої задачі є те, що: - по-перше - на прямій ділянці стовпчастого трубопроводу жорстко закріплено пластину, площина якої паралельна осі трубопроводу; - по-друге - пластину виконано Π-подібною у поперечному розрізі, яка має бокові площини, що з'єднані між собою поперечиною; - по-третє - поперечину Π-подібної пластини розташовано між прямими ділянками трубопроводів та жорстко з'єднано зі ними; 4 - по-четверте - Π-подібні пластини з'єднують прямі ділянки трубопроводів та утворюють єдину площину; - по-п'яте - поперечину Π-подібної пластини розташовано між прямими ділянками трубопроводів, що мають кінцеві зігнуті ділянки та жорстко з'єднано з прямими ділянками трубопроводів; - по-шосте - поперечину Π-подібної пластини розташовано між прямими ділянками трубопроводів що мають зігнуті кінцеві ділянки, та жорстко з'єднано зі трубопроводами, та утворюють єдину площину; - по-сьоме - Π-подібні пластини, яки утворюють єдину площину розташовано в площині більш одної так, що вони утворюють між собою в перерізі коробоподібні повітроводи; - по-восьме - Π-подібні пластини, яки утворюють єдину площину розташовано в площині більш однієї з зсувом на один крок, так що вони утворюють між собою в перерізі єдиний повітровід змієподібного вигляду. Згідно з корисною моделлю: Перша відмінність полягає в тому, що на прямій ділянці стовпчастого трубопроводу жорстко закріплено пластину, площина якої паралельна осі трубопроводу. Це дозволяє утворити більш надійний відвід тепла від стовпчастих трубопроводів завдяки конвекційному потоку нагрітого повітря та застосувати природній рух нагрітого повітря вгору на прямої ділянці. Друга додаткова відмінність полягає в тому, що пластину виконано Π-подібною у поперечному розрізі, яка має бокові площини, що з'єднані між собою поперечиною. Це полегшує конструктивне рішення утворення каналів для руху повітря вгор у. Третя додаткова відмінність полягає в тому, що поперечину Π-подібної пластини розташовано між прямими ділянками трубопроводів та жорстко з'єднано зі ними. Така додаткова ознака дозволяє утворити канал для руху повітря між стовпчастими трубопроводами. Четверта додаткова відмінність полягає в тому, що Π-подібні пластини з'єднують прями ділянки трубопроводів та утворюють єдину площину. Це дозволяє отримати єдину площину по всій довжини радіатору, що в свою чергу забезпечує есте тичний вигляд конструкції радіатору-конвектору в цілому. П'ята додаткова відмінність полягає в тому, що поперечину Π-подібної пластини розташовано між прямими ділянками трубопроводів, що мають кінцеві зігнуті ділянки та жорстко з'єднано з прямими ділянками трубопроводів. Така додаткова ознака дозволяє утворити канал для руху повітря між стовпчастими трубопроводами, що мають кінцеві зігнуті ділянки. Шоста додаткова відмінність полягає в тому, що поперечину Π-подібної пластини розташовано між прямими ділянками трубопроводів, що мають зігнуті кінцеві ділянки, та жорстко з'єднано з трубопроводами, та утворюють єдину площину. Це дозволяє отримати єдину площину по всій довжині радіатора, які утворюють рядок стовпчастих трубопроводів, що мають кінцеві зігнути ділянки. Таке 5 20692 рішення в свою чергу забезпечує естетичний вигляд конструкції радіатору-конвектору в цілому. Сьома додаткова відмінність полягає в тому, що Π-подібні пластини, яки утворюють єдину площину розташовано в площині більш одної так, що вони утворюють між собою в перерізі самостійні коробоподібні повітроводи. Така додаткова ознака дозволяє утворити коробчаті канали для руху повітря між стовпчастими трубопроводами на їх прямих ділянках. Восьма додаткова відмінність полягає в тому, що Π-подібні пластини, яки утворюють єдину площину розташовано в площині більш однієї з зсувом на один крок, так що вони утворюють між собою в перерізі єдиний повітровід змієподібного вигляду. Така додаткова ознака дозволяє утворити єдиний канал для руху повітря між стовпчастими трубопроводами на їх прямих ділянках, при цьому у поперечному перерізі такий єдиний канал буде мати вигляд змієподібний. В цілому, таке рішення забезпечує надійний найбільш потужний відвід тепла від радіатора конвектора при його естетичному вигляді, та спрощені виробництва. Суть корисної моделі, що заявляється, пояснюється прикладеними кресленнями, де схематично зображено на: Фіг.1 - вигляд радіатора-конвектора спереду; Фіг.2 - вигляд радіатора-конвектора по стрілці А; Фіг.3 - вигляд радіатора-конвектора в перерізі по Б-Б. Радіатор-конвектор, що заявляється як корисна модель, (дивись Фіг.1-3) виконано у вигляді розташованих у рядок більш за одну стовпчасту трубопровідну секцію з кількістю труб по глибині секції одну, або більш за одну. Стовпчаста трубопровідна секція, що має в глибину одн у тр убу має верхній 1 та нижній 2 колектори, які поєднані між собою одним стовпчастим трубопроводом 3 для проходу теплоносія, який виконано по всій його довжині, від нижнього 2 до верхнього 1 колекторів, прямим. А стовпчаста трубопровідна секція, що має по глибині секції більш за один трубопровід, має верхній 1 та нижній 2 колектори, яки поєднані між собою одним прямим стовпчастим трубопроводом 3, та одним трубопроводом 4, що має пряму ділянку та на кінцях зігнути ділянки 5, що з'єднані зі верхнім 1 та нижнім 2 колекторами. 6 На прямій ділянці трубопроводу 1 укріплено для відведення тепла пластину, яку виконано Πподібною, та такою що має бокові площини 6 й поперечину 7. При цьому бокові площини 6 пластини розташовано уздовж осі трубопроводу 1, або паралельно осі трубопроводу 6, а поперечину 7 між стовпчастими трубопроводами 3, та прямими ділянками стовпчастих тр убопроводів 4 з зігнутими кінцевими ділянками 5. Π-подібну пластину з'єднано з прямими ділянками стовпчастих тр убопроводів 3 та 4, наприклад завдяки зварці, що надає місту з'єднання надійний контакт між трубопроводом та пластиною. Пластина може мати як мінімум одну бокову площину 6, та поперечину 7, яка утворює при з'єднанні з іншим стовпчастим трубопроводом 3, або 4 поряд стоячим єдину площину. При цьому, бічн у площину 6, або поперечину 7 Πподібної пластини може бути виконано гофроподібною. При розташуванні та з'єднанні Π-подібних пластин між секціями, або з кроком більш за одну секцію на трубопроводі 3 та 4 утворюється коробчасті канали, або змієподібний у поперечному розрізі канал, завдяки яким утворюється конвектор з вертикальними каналами для примусового подання та відведення нагрітого повітря. Радіатор-конвектор працює таким чином. Після установки радіатора-конвектора в систему опалювання приміщень адміністративного, виробничого або житлового призначення, по нижньому 2, або верхньому 1 колектору, в залежності від того яка система подання теплоносія, та через стовпчасті трубопроводи 3 та 4 подають теплоносій. Тепло від стінок стовпчастих трубопроводів 3 та 4 відводиться к бічним площинам 6 та поперечини 7 Π-подібних пластин, а від пластин нагрівається повітря, яке піднімається вгору по коробчастому каналу і виходить в приміщення, а більш холодне повітря знизу входить в коробчасті канали для нагріву. Завдяки відрізняльним ознакам заявленого радіатора конвектора вирішена поставлена задача. Тобто утворена конструкція радіатораконвектора, яка по тепловіддаванню близька до конвекторів, та має низьку трудомісткість виготовлення з використанням мінімуму те хнологічного оснащення при цьому забезпечено високу технологічність та естетичність конструкції радіатораконвектора загалом. 7 Комп’ютерна в ерстка А. Рябко 20692 8 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
