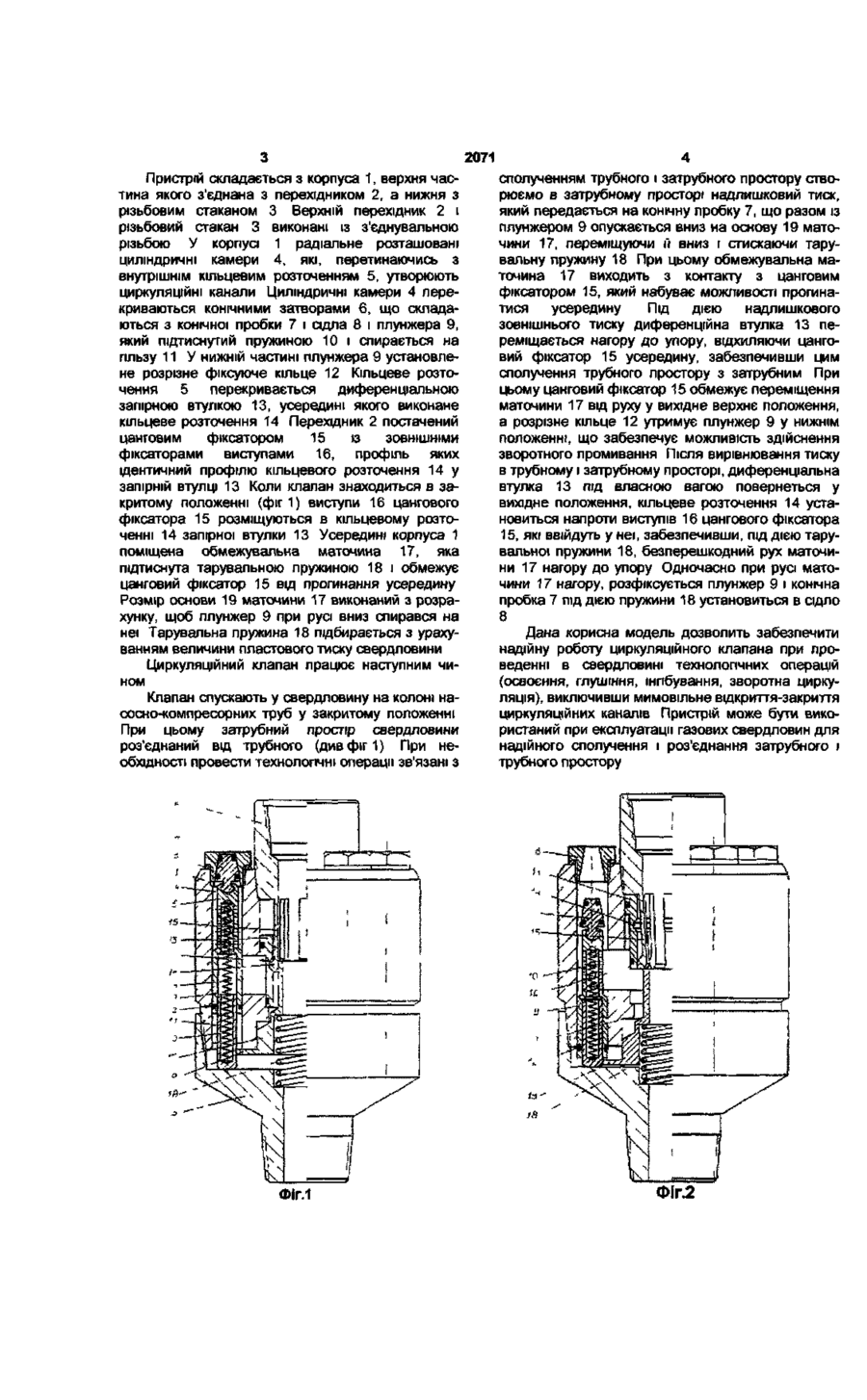

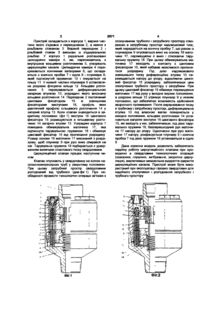

Циркуляційний клапан, що містить корпус з циркуляційними каналами, диференційну запірну втулку, цанговий фіксатор, який відрізняється тим, що циркуляційні канали в корпусі утворені внутрішнім кільцевим розточенням і радіально розташованими циліндричними камерами, усередині яких розміщені підпружинені плунжери з конічними затворами, закріплені розрізним кільцем, при цьому у внутрішній порожнині корпуса встановлена з можливістю осьового переміщення обмежувальна маточина, яка підтиснута тарувальною пружиною, а усередині диференційної втулки виконано кільцеве розточення.

Текст

Циркуляційний клапан, що містить корпус з циркуляційними каналами, диференційну запірну втулку, цанговий фіксатор, який відрізняється тим, що циркуляційні канали в корпусі утворені внутрішнім кільцевим розточенням і радіально розташованими циліндричними камерами, усередині яких розміщені підпружинені плунжери з конічними затворами, закріплені розрізним кільцем, при цьому у внутрішній порожнині корпуса встановлена з можливістю осьового переміщення обмежувальна маточина, яка підтиснута тарувальною пружиною, а усередині диференційної втулки виконано кільцеве розточення Корисна модель відноситься до нафтогазовидобувної промисловості, зокрема до пристроїв, що призначені для сполучення і роз'єднання затрубного і трубного простору свердловин, обладнаних пакерами, при їх освоєнні і глушінні Відомий циркуляційний клапан для освоєння і глушіння нафтових і газових свердловин, що містить корпус з радіальними каналами, усередині якого встановлений з можливістю осьового переміщення диференціальний поршень з радіальними каналами і сідлом, запірний орган у вигляді кулі, вузол керування у вигляді магнітного вловлювача і порожнього гідравлічного золотника (див а с СРСР №1352041, кл Е21В34/06 Бюл №42 від 15 11 87р) Недоліками цього пристрою є необхідність використання канатної техніки для керування роботою клапана і малий прохідний отвір сідла запірного органа, що перешкоджає проходженню геофізичних приладів і знижує продуктивність свердловини Найбільш близьким до пристрою, що заявляється, по технічному рішенню є циркуляційний клапан, що містить корпус з радіальними отворами й упорами, встановлену в корпусі запірну рухому втулку (гільзу), внутрішня поверхня якої виконана східчастою, диференційний пустотілий поршень (втулку) і цанговий фіксатор (див а с СРСР №1834973 кл Е21В49/00, 34/06/ Бюл №30 від 15 08 93р) Недоліком цього пристрою є ненадійність фіксації запірної втулки, що перекриває циркуляційні отвори, через здатність фіксатора відхилятися усередину, що може привести до мимовільного відкриття циркуляційних каналів при зростанні перепаду тиску Крім того, наявність великого обсягу порожнини колони труб, у компонування якої входить циркуляційний клапан, не дозволить створити достатній перепад тиску для повернення рухомої втулки у вихідне положення Задачею даної корисної моделі є підвищення надійності роз'єднання і сполучення трубного і затрубного простору, виключаючи можливість мимовільного відкриття-закриття циркуляційних каналів і забезпечення надійного відкриття клапана при створенні надлишкового затрубного тиску, а також - надійного закриття каналу при відсутності перепаду тиску і при зворотній циркуляції Для рішення цієї задача пропонується циркуляційний клапан, що містить корпус з циркуляційними каналами, диференціальну запірну втулку, цанговий фіксатор, стосовно корисної моделі циркуляційні канали в корпусі утворені внутрішнім кільцевим розточенням і радіальне розташованими циліндричними камерами, усередині яких поміщені підпружинені плунжери з конічними затворами, закріплених розрізним кільцем, при цьому у внутрішній порожнині корпуса встановлена з можливістю осьового переміщення обмежувальна маточина, яка підтиснута тарувальною пружиною, а усередині диференційної втулки виконано кільцеве розточення На фіг 1 зображений пристрій у закритому стані, поздовжній розріз (загальний вигляд) На фіг 2 - поздовжній розріз пристрою - у відкритому стані N О CM 2071 Пристрій складається з корпуса 1, верхня частина якого з'єднана з перехідником 2, а нижня з різьбовим стаканом 3 Верхній перехідник 2 і різьбовий стакан 3 виконані із з'єднувальною різьбою У корпусі 1 радіальне розташовані циліндричні камери 4, які, перетинаючись з внутрішнім кільцевим розточенням 5, утворюють циркуляційні канали Циліндричні камери 4 перекриваються конічними затворами 6, що складаються з конічної пробки 7 і сідла 8 і плунжера 9, який підтиснутий пружиною 10 і спирається на гільзу 11 У нижній частині плунжера 9 установлене розрізне фіксуюче кільце 12 Кільцеве розточення 5 перекривається диференціальною запірною втулкою 13, усередині якого виконане кільцеве розточення 14 Перехідник 2 постачений цанговим фіксатором 15 із ЗОВНІШНІМИ фіксаторами виступами 16, профіль яких ідентичний профілю кільцевого розточення 14 у запірній втулці 13 Коли клапан знаходиться в закритому положенні (фіг 1) виступи 16 цангового фіксатора 15 розміщуються в кільцевому розточенні 14 запірної втулки 13 Усередині корпуса 1 поміщена обмежувальна маточина 17, яка підтиснута тарувальною пружиною 18 і обмежує цанговий фіксатор 15 від прогинання усередину Розмір основи 19 маточини 17 виконаний з розрахунку, щоб плунжер 9 при русі вниз спирався на неї Тарувальна пружина 18 підбирається з урахуванням величини пластового тиску свердловини ном Циркуляційний клапан працює наступним чи Клапан спускають у свердловину на колоні насосно-компресорних труб у закритому положенні При цьому затрубний простір свердловини роз'єднаний від трубного (див фіг 1) При необхідності провести технологічні операції зв'язані з ""Ч ґ т сполученням трубного і затрубного простору створюємо в затрубному просторі надлишковий тиск, який передається на конічну пробку 7, що разом із плунжером 9 опускається вниз на основу 19 маточини 17, переміщуючи її вниз і стискаючи тарувальну пружину 18 При цьому обмежувальна маточина 17 виходить з контакту з цанговим фіксатором 15, який набуває можливості прогинатися усередину Під ДІЄЮ надлишкового зовнішнього тиску диференційна втулка 13 переміщається нагору до упору, відхиляючи цанговий фіксатор 15 усередину, забезпечивши цим сполучення трубного простору з затрубним При цьому цанговий фіксатор 15 обмежує переміщення маточини 17 від руху у вихідне верхнє положення, а розрізне кільце 12 утримує плунжер 9 у нижнім положенні, що забезпечує можливість здійснення зворотного промивання Після вирівнювання тиску в трубному і затрубному просторі, диференціальна втулка 13 під власною вагою повернеться у вихідне положення, кільцеве розточення 14 установиться напроти виступів 16 цангового фіксатора 15, які ввійдуть у неї, забезпечивши, під дією тарувальної пружини 18, безперешкодний рух маточини 17 нагору до упору Одночасно при русі маточини 17 нагору, розфіксується плунжер 9 і конічна пробка 7 під дією пружини 18 установиться в сідло 8 Дана корисна модель дозволить забезпечити надійну роботу циркуляційного клапана при проведенні в свердловині технологічних операцій (освоєння, глушіння, інгібування, зворотна циркуляція), виключивши мимовільне відкриття-закриття циркуляційних каналів Пристрій може бути використаний при експлуатації газових свердловин для надійного сполучення і роз'єднання затрубного і трубного простору : і і ґ І ФІГ.1 Фіг.2 2071 Комп'ютерна верстка Н. Лисенко Підписне Тираж 39 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м. Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул. Сім'ї Хохпових, 15, м. Київ, 04119

Дивитися

Додаткова інформація

Автори англійською

Shlakhter Illia Semenovych, Babii Stepan Andriiovych, Oliinyk Oleh Oleksiiovych, Rozenfeld Illia Mykhailovych

Автори російською

Шлахтер Илья Семенович, Бабий Степан Андреевич, Олейник Олег Алексеевич, Розенфельд Илья Михайлович

МПК / Мітки

МПК: E21B 49/00, E21B 34/00

Мітки: циркуляційний, клапан
