Випромінювач свердловинний

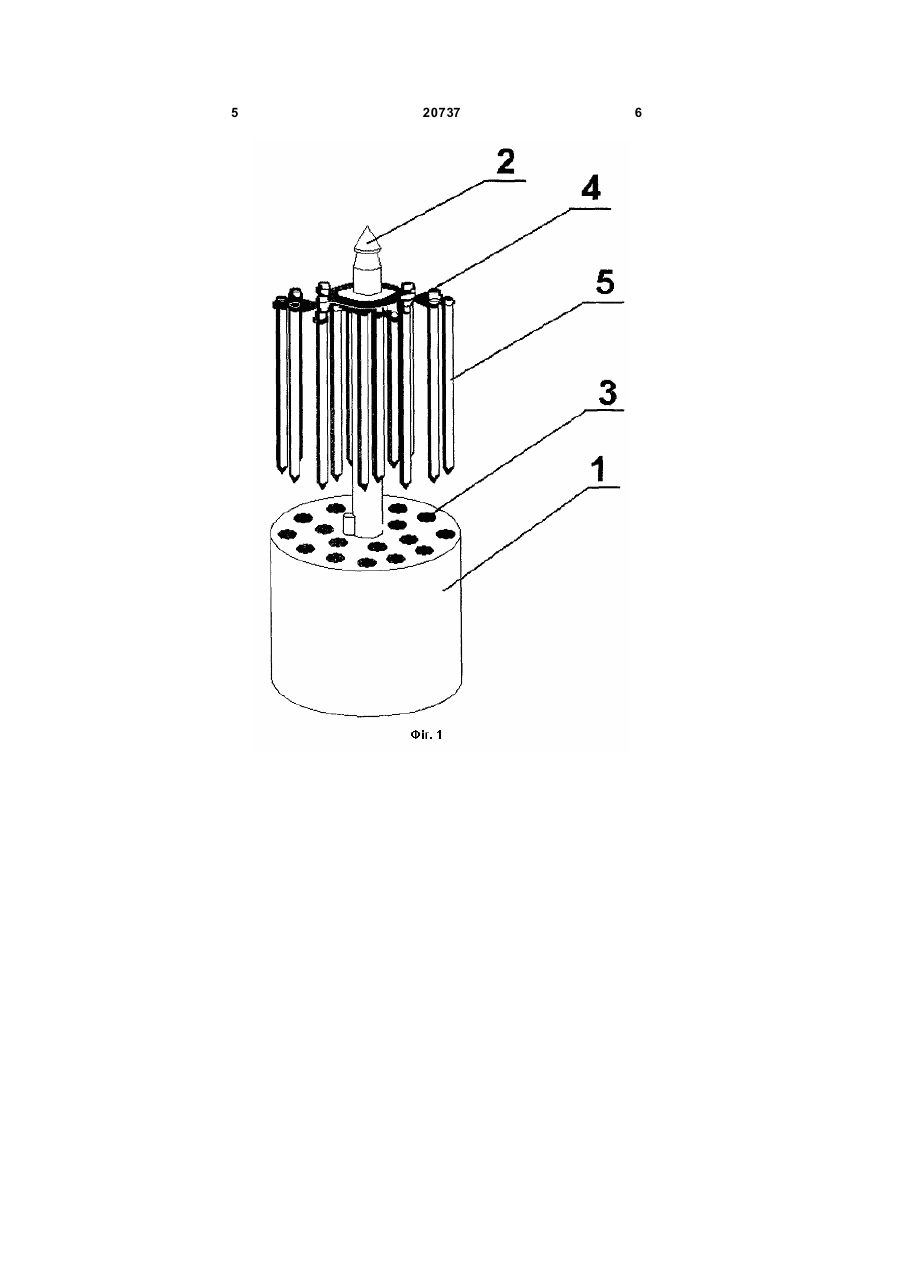

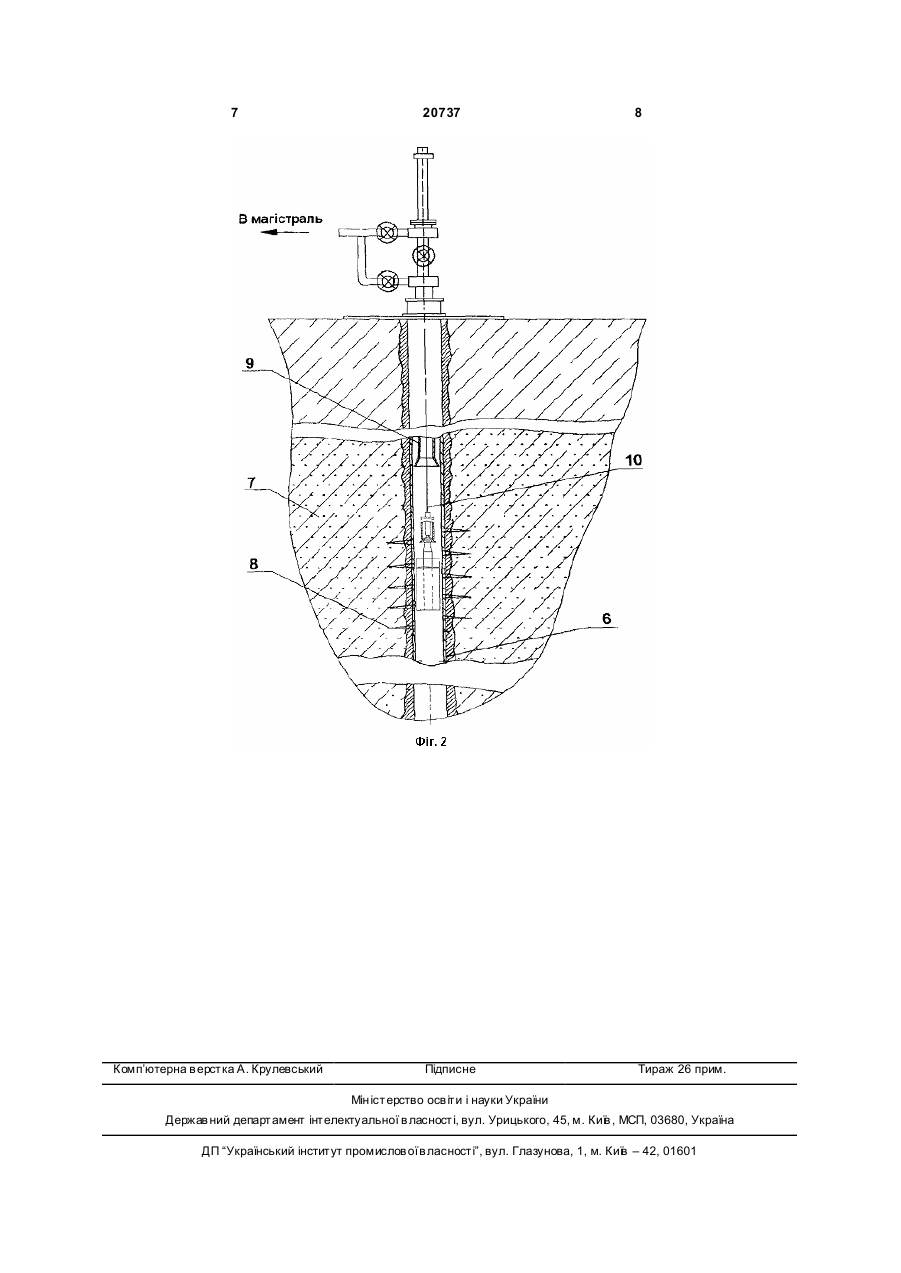

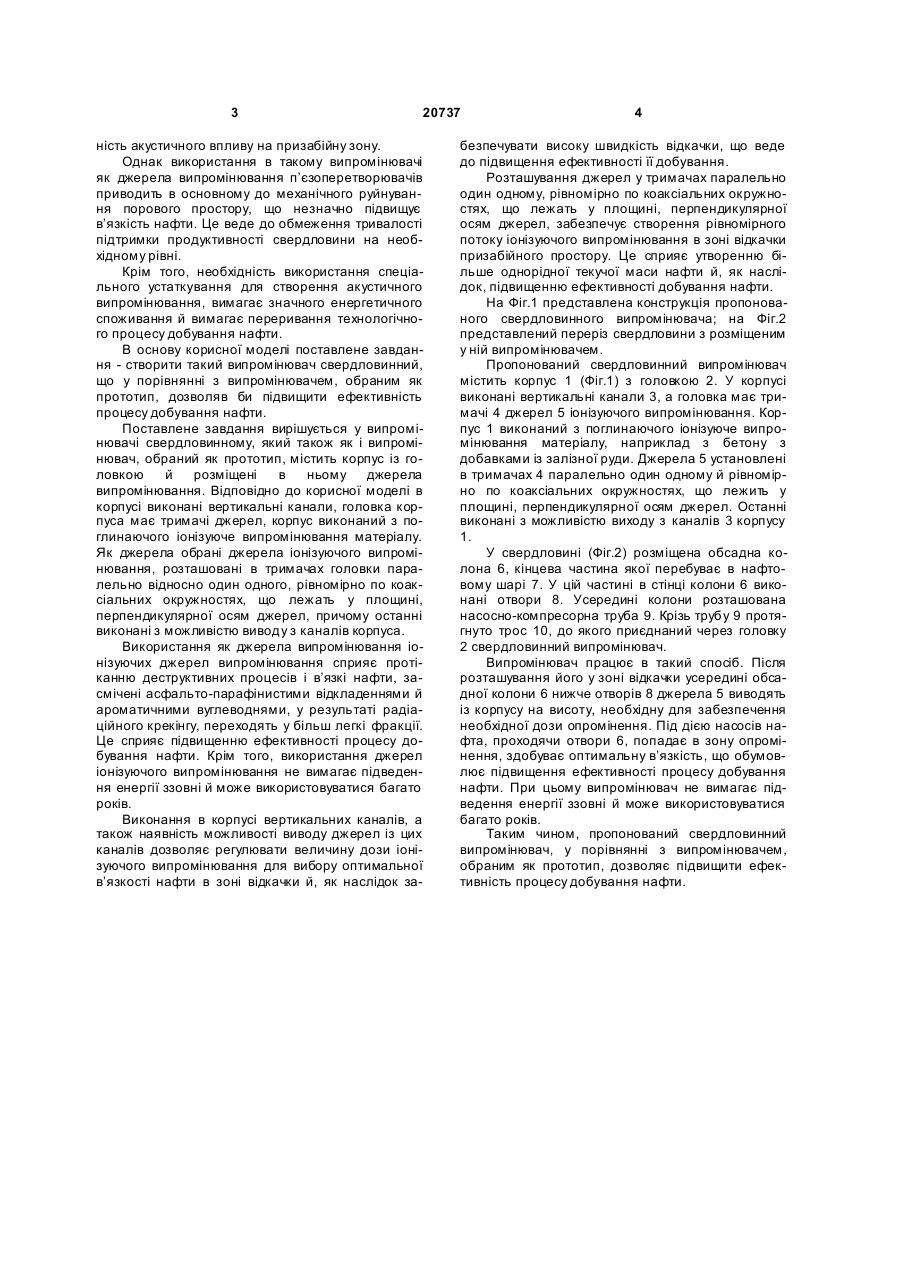

Випромінювач свердловинний, що містить корпус із головкою й розміщені в ньому джерела 3 20737 ність акустичного впливу на призабійну зону. Однак використання в такому випромінювачі як джерела випромінювання п’єзоперетворювачів приводить в основному до механічного руйнування порового простору, що незначно підвищує в’язкість нафти. Це веде до обмеження тривалості підтримки продуктивності свердловини на необхідному рівні. Крім того, необхідність використання спеціального устаткування для створення акустичного випромінювання, вимагає значного енергетичного споживання й вимагає переривання технологічного процесу добування нафти. В основу корисної моделі поставлене завдання - створити такий випромінювач свердловинний, що у порівнянні з випромінювачем, обраним як прототип, дозволяв би підвищити ефективність процесу добування нафти. Поставлене завдання вирішується у випромінювачі свердловинному, який також як і випромінювач, обраний як прототип, містить корпус із головкою й розміщені в ньому джерела випромінювання. Відповідно до корисної моделі в корпусі виконані вертикальні канали, головка корпуса має тримачі джерел, корпус виконаний з поглинаючого іонізуюче випромінювання матеріалу. Як джерела обрані джерела іонізуючого випромінювання, розташовані в тримачах головки паралельно відносно один одного, рівномірно по коаксіальних окружностях, що лежать у площині, перпендикулярної осям джерел, причому останні виконані з можливістю виводу з каналів корпуса. Використання як джерела випромінювання іонізуючих джерел випромінювання сприяє протіканню деструктивних процесів і в’язкі нафти, засмічені асфальто-парафінистими відкладеннями й ароматичними вуглеводнями, у результаті радіаційного крекінгу, переходять у більш легкі фракції. Це сприяє підвищенню ефективності процесу добування нафти. Крім того, використання джерел іонізуючого випромінювання не вимагає підведення енергії ззовні й може використовуватися багато років. Виконання в корпусі вертикальних каналів, а також наявність можливості виводу джерел із цих каналів дозволяє регулювати величину дози іонізуючого випромінювання для вибору оптимальної в’язкості нафти в зоні відкачки й, як наслідок за 4 безпечувати високу швидкість відкачки, що веде до підвищення ефективності її добування. Розташування джерел у тримачах паралельно один одному, рівномірно по коаксіальних окружностях, що лежать у площині, перпендикулярної осям джерел, забезпечує створення рівномірного потоку іонізуючого випромінювання в зоні відкачки призабійного простору. Це сприяє утворенню більше однорідної текучої маси нафти й, як наслідок, підвищенню ефективності добування нафти. На Фіг.1 представлена конструкція пропонованого свердловинного випромінювача; на Фіг.2 представлений переріз свердловини з розміщеним у ній випромінювачем. Пропонований свердловинний випромінювач містить корпус 1 (Фіг.1) з головкою 2. У корпусі виконані вертикальні канали 3, а головка має тримачі 4 джерел 5 іонізуючого випромінювання. Корпус 1 виконаний з поглинаючого іонізуюче випромінювання матеріалу, наприклад з бетону з добавками із залізної руди. Джерела 5 установлені в тримачах 4 паралельно один одному й рівномірно по коаксіальних окружностях, що лежить у площині, перпендикулярної осям джерел. Останні виконані з можливістю виходу з каналів 3 корпусу 1. У свердловині (Фіг.2) розміщена обсадна колона 6, кінцева частина якої перебуває в нафтовому шарі 7. У цій частині в стінці колони 6 виконані отвори 8. Усередині колони розташована насосно-компресорна труба 9. Крізь трубу 9 протягнуто тpoc 10, до якого приєднаний через головку 2 свердловинний випромінювач. Випромінювач працює в такий спосіб. Після розташування його у зоні відкачки усередині обсадної колони 6 нижче отворів 8 джерела 5 виводять із корпусу на висоту, необхідну для забезпечення необхідної дози опромінення. Під дією насосів нафта, проходячи отвори 6, попадає в зону опромінення, здобуває оптимальну в’язкість, що обумовлює підвищення ефективності процесу добування нафти. При цьому випромінювач не вимагає підведення енергії ззовні й може використовуватися багато років. Таким чином, пропонований свердловинний випромінювач, у порівнянні з випромінювачем, обраним як прототип, дозволяє підвищити ефективність процесу добування нафти. 5 20737 6 7 Комп’ютерна в ерстка А. Крулевський 20737 8 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
