Низьколегована сталь

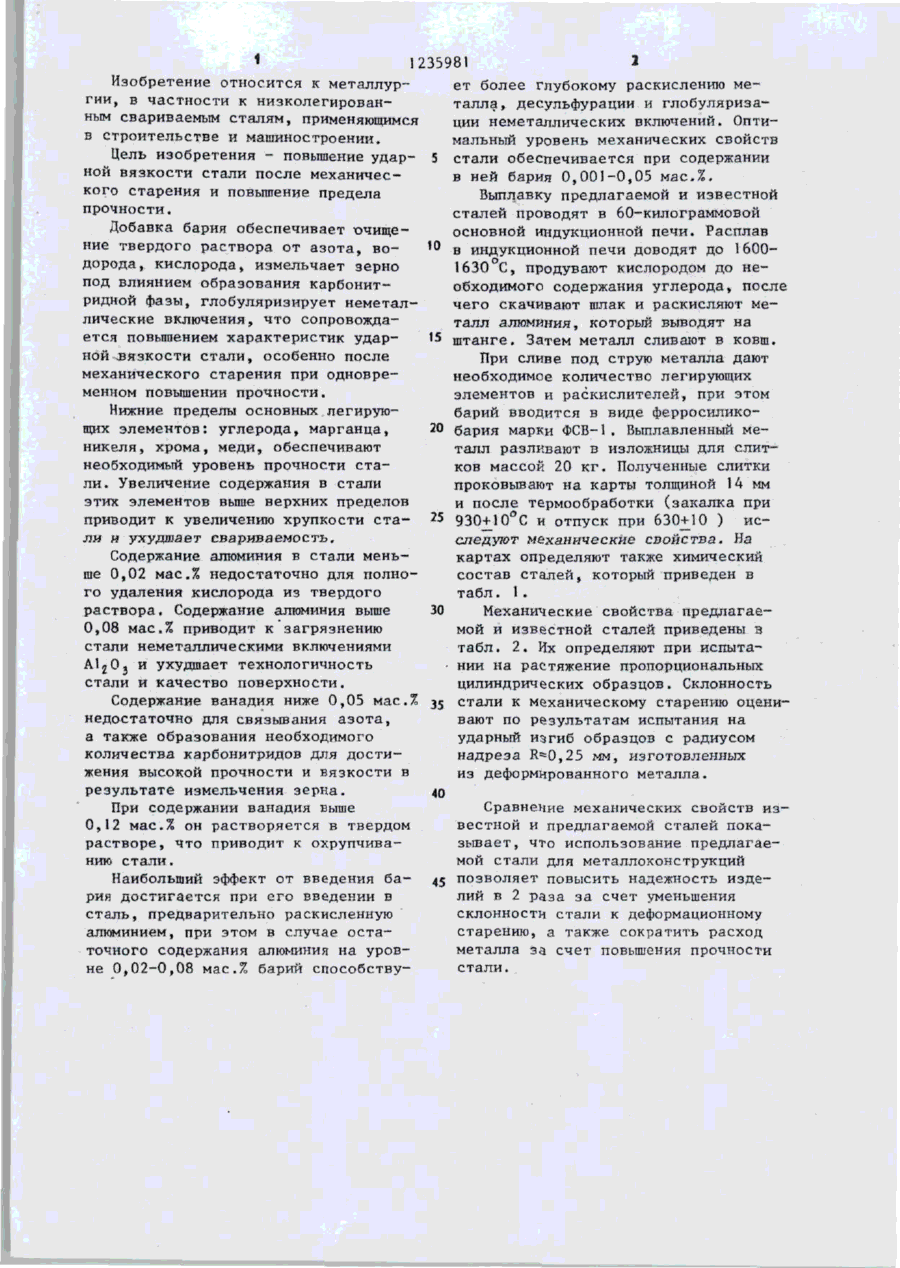

НИЗКОЛЕГИРОВАННАЯ СТАЛЬ, содержащая углерод, кремний, марганец, хром, никель, медь, ванадий, алюминий и железо, • о т л и ч а ю щ а я с я тем, что, с целью повышения ударной вязкости после механического старения и повышения предела прочности, она дополнительно содержит барий при следующем соотношении компонентов, мас.%: 0,06-0,12 Углерод 0,15-0,40 Кремний 0,7-1,2 Марганец 1,15-1,55 Никель 0,8-1,20 Медь 0,14),40 Хром 0,05-0,12 Ванадий 0,02-0,08 Алюминий 0,001-0,05 Барий Остальное Железо 1235981 Изобретение относится к металлурет более глубокому раскислению мегии, в частности к низколегированталла, десульфурации и глобуляризаным свариваемым сталям, применяющимся ции неметаллических включений. Оптив строительстве и машиностроении. мальный уровень механических свойств Цель изобретения - повышение удар- 5 стали обеспечивается при содержании ной вязкости стали после механичесв ней бария 0,001-0,05 мас.%. кого старения и повышение предела Выплавку предлагаемой и известной прочности. сталей проводят в 60-килограммовой Добавка бария обеспечивает очищеосновной индукционной печи. Расплав 10 ние твердого раствора от азота, вов индукционной печи доводят до 1600дорода, кислорода, измельчает зерно 1630 С, продувают кислородом до непод влиянием образования карбонитобходимого содержания углерода» после ридной фазы, глобуляризирует неметалчего скачивают шлак и раскисляют мелические включения, что сопровождаталл алюминия, который выводят на 5 ется повышением характеристик удар' штанге. Затем металл сливают в ковш. ной .вязкости стали, особенно после При сливе под струю металла дают механического старения при одновренеобходимое количество легирующих менном повышении прочности. элементов и раскислителей, при этом Нижние пределы основных легируюбарий вводится в виде ферросиликощих элементов: углерода, марганца, 20 бария марки ФСВ-1. Выплавленный меникеля, хрома, меди, обеспечивают талл разливают в изложницы для слитнеобходимый уровень прочности стаков массой 20 кг. Полученные слитки ли. Увеличение содержания в стали проковывают на карты толщиной 14 мм этих элементов выше верхних пределов и после термообработки (закалка при приводит к увеличению хрупкости ста- 25 930^10°С и отпуск при 630^10 ) исли и ухудшает свариваемость. следуют механические свойства. На Содержание алюминия в стали менькартах определяют также химический ше 0,02 мас.% недостаточно для полносостав сталей, который приведен в го удаления кислорода из твердого табл. 1. раствора, Содержание алюминия выше 30 Механические свойства предлагае0,08 мас.Я приводит к загрязнению мой и известной сталей приведены в стали неметаллическими включениями табл. 2, Их определяют при испытаА 1 г 0 3 и ухудшает технологичность • нии на растяжение пропорциональных стали и качество поверхности. цилиндрических образцов. Склонность Содержание ванадия ниже 0,05 мас.% 35 стали к механическому старению оценинедостаточно для связывания азота, вают по результатам испытания на а также образования необходимого ударный изгиб образцов с радиусом количества карбонитридов для достинадреза R=*0,25 мм, изготовленных жения высокой прочности и вязкости в из деформированного металла. результате измельчения зерна. 40 Сравнение механических свойств изПри содержании ванадия выше вестной и предлагаемой сталей пока0,12 мас.% он растворяется в твердом зывает, что использование предлагаерастворе, что приводит к охрупчивамой стали для металлоконструкций нию стали. Наибольший эффект от введения ба- 45 позволяет повысить надежность изделий в 2 раза за счет уменьшения рия достигается при его введении в склонности стали к деформационному сталь, предварительно раскисленную старению, а также сократить расход алюминием, при этом в случае остаметалла за счет повышения прочности точного содержания алюминия на уровстали. не 0,02-0,08 мас.% барий способству 1235981 Т а б л и ц а Si Mn Cr Ni 0,10 0,38 0,82 0,21 1,34 1,00 0,08 0,012 2 0,06 0,15 0,7 0,1 1,15 0,80 6,05 0,020 0,001 З 0,12 0,40 1,2 0,4 1,55 1,2 0,1 0,08 0,5 4 0,09 0,27 0,95 0,35 1,35 1,0 0,08 0,04 0,025 У 0,10 0,20 0,85 0,18 1,28 0,9 0,08 0,03 0,01 6 0,10 0,30 1,1 0,12 І,4Л 1,1 0,05 0,02 7 0,12 0,35 1,2 0,40 1,30 ),0 0,11 0,06 0,0008 8 0,14 0,50 1,3 0,50 1,70 1,4 0,20 0,10 0,08 1 Сталь Известная 1 Al Cu Ba Ca 0,021 Предлагаемая і Сталь Предел прочности б в , Предел текучести Т а б л и ц а S , t Ша МПа Ударная вязкость KCV+20°C после механического старения 1 550 460 28,0 0,21 2 720 630 20,0 0,55 3 800 730 19,0 0,40 4 750 680 21,0 0,45 5 740 660 20,0 0,45 6 780 700 20,0 0,50 7 950 740 18,0 0,20 8 ВНИШ1И 2 820 750 16,0 0,30 Заказ 3066/27 Тираж 567 Подписное Произв.-полнгр. пр-тие, г. Ужгород, ул. Проектная, 4
