Завантажувальний пристрій камер сухого гасіння коксу

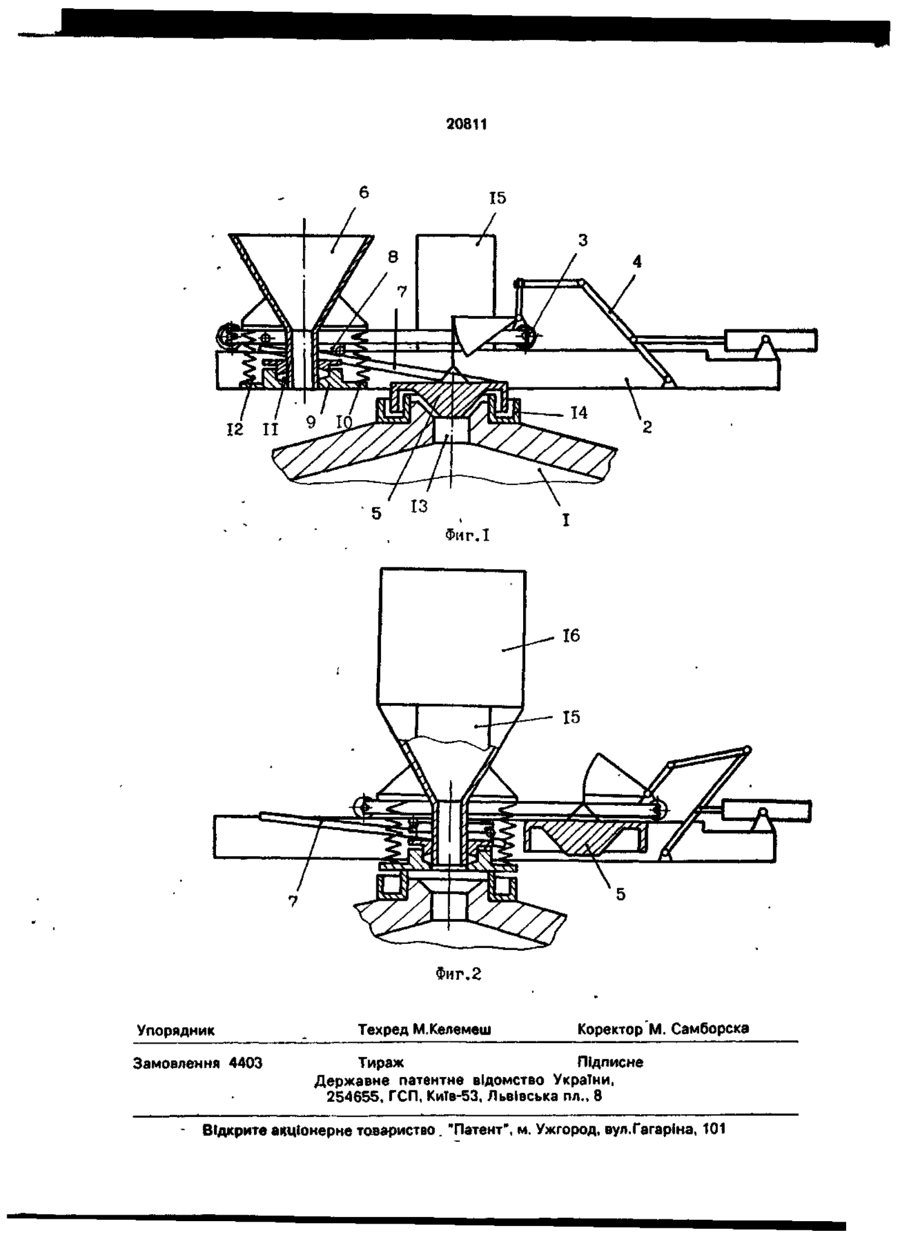

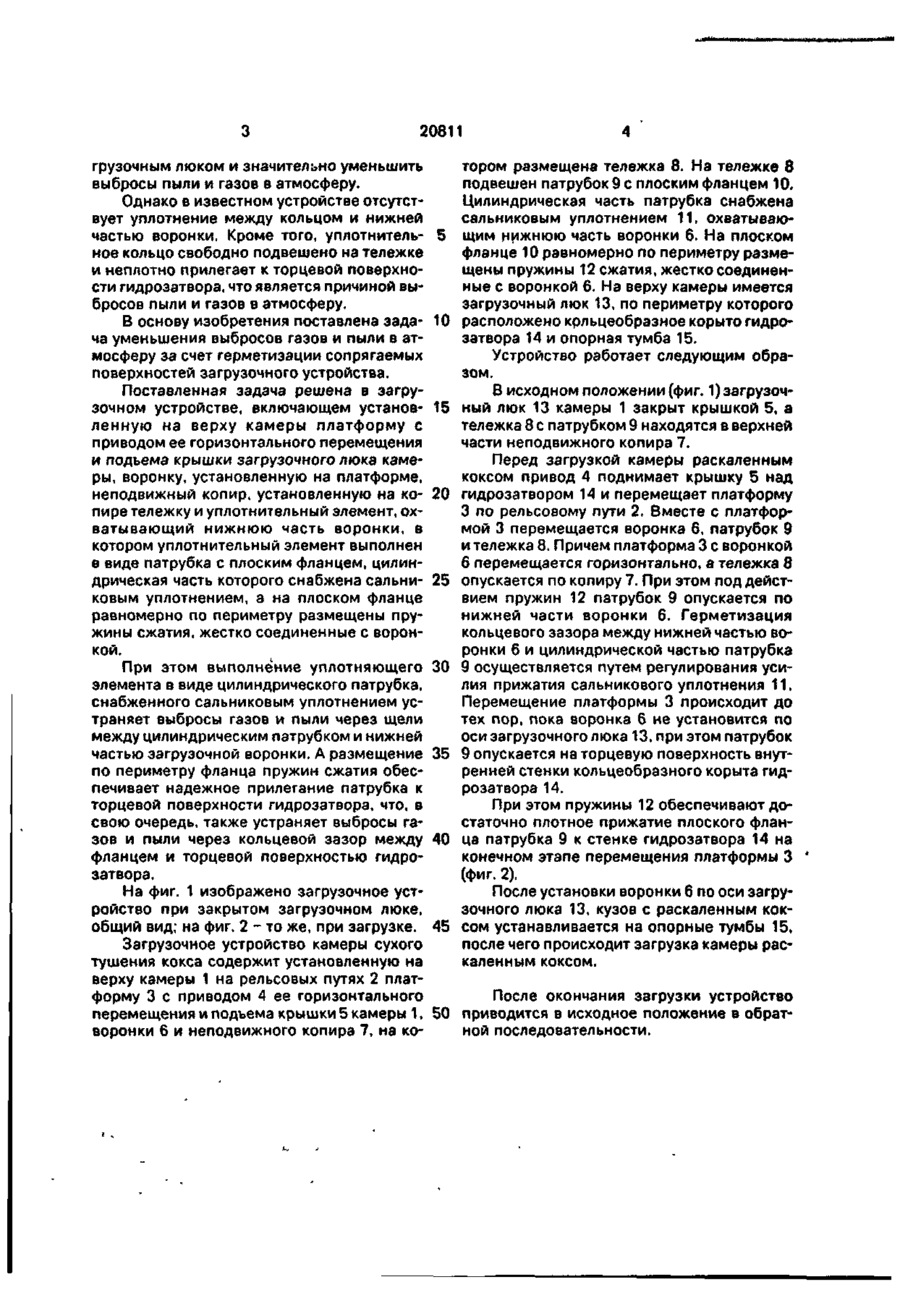

Загрузочное устройство камеры сухого тушения кокса, включающее установленную на верху камеры платформу с воронкой, привод горизонтального перемещения платформы и подъема-опускания крышки камеры, неподвижный копир, установленную на копире тележку и уплотнительный элемент, подвешенный на тележке и охватывающий нижнюю часть воронки, о т л и ч а ю щ е е с я тем, что уплотнительный элемент выполнен в виде патрубка с плоским фланцем, цилиндрическая часть которого снабжена сальниковым уплотнением, а на плоском фланце равномерно по периметру размещены пружины сжатия, жестко связанные с воронкой. Изобретение относится к коксохимической промышленности, в частности, к устройствам для загрузки камер сухого тушения кокса. Известно загрузочное устройство камеры установки сухого тушения кокса, содержащее установленную на верху камеры платформу, на которой размещена направляющая воронка и механизм для открывания крышки загрузочного люка камеры. Платформа перемещается приводом по рельсам [Теплитский М.Г. и др. Сухое тушение кокса. М., Металлургия, 1971, с. 57-59]. Недостаток известного загрузочного устройства заключается в недостаточной герметизации места сопряжения направляющей воронки и загрузочного люка камеры сухого тушения кокса, что способствует значительным выбросам газа и пыли при загрузке камеры и загрязнению окружающей среды. Известно загрузочное устройство камеры сухого тушения кокса, значительно снижающее выбросы газов и пыли в атмосферу [Авт. св. СССР №632193]. Это устройство содержит установленную на верху камеры платформу с приводом ее горизонтального перемещения и подъема крышки загрузочного люка, воронку, размещенную на платформе, копир и тележку, установленную на копире. На тележке подвешено уплотнительное кольцо, охватывающее нижнюю часть воронки. Известное устройство позволяет устранить кольцевую щель между воронкой и за С > о со 20811 грузочным люком и значительно уменьшить выбросы пыли и газов в атмосферу. Однако в известном устройстве отсутствует уплотнение между кольцом и нижней частью воронки. Кроме того, уплотнитель- 5 ное кольцо свободно подвешено на тележке и неплотно прилегает к торцевой поверхности гидрозатвора, что является причиной выбросов пыли и газов в атмосферу. В основу изобретения поставлена зада- 10 ча уменьшения выбросов газов и пыли в атмосферу за счет герметизации сопрягаемых поверхностей загрузочного устройства. Поставленная задача решена в загрузочном устройстве, включающем установ- 15 ленную на верху камеры платформу с приводом ее горизонтального перемещения и подъема крышки загрузочного люка камеры, воронку, установленную на платформе, неподвижный копир, установленную на ко- 20 пире тележку и уплотнительный элемент, охватывающий нижнюю часть воронки, в котором уплотнительный элемент выполнен в виде патрубка с плоским фланцем, цилиндрическая часть которого снабжена сальни- 25 ковым уплотнением, а на плоском фланце равномерно по периметру размещены пружины сжатия, жестко соединенные с воронкой. При этом выполнение уплотняющего 30 элемента в виде цилиндрического патрубка, снабженного сальниковым уплотнением устраняет выбросы газов и пыли через щели между цилиндрическим патрубком и нижней частью загрузочной воронки. А размещение 35 по периметру фланца пружин сжатия обеспечивает надежное прилегание патрубка к торцевой поверхности гидрозатвора, что, а свою очередь, также устраняет выбросы газов и пыли через кольцевой зазор между 40 фланцем и торцевой поверхностью гидрозатвора. На фиг. 1 изображено загрузочное устройство при закрытом загрузочном люке, общий вид; на фиг, 2 - то же, при загрузке. 45 Загрузочное устройство камеры сухого тушения кокса содержит установленную на верху камеры 1 на рельсовых путях 2 платформу 3 с приводом 4 ее горизонтального перемещения и подъема крышки 5 камеры 1, 50 воронки 6 и неподвижного копира 7, на ко тором размещена тележка 8. На тележке 8 подвешен патрубок 9 с плоским фланцем 10. Цилиндрическая часть патрубка снабжена сальниковым уплотнением 11, охватывающим нижнюю часть воронки 6. На плоском фланце 10 равномерно по периметру размещены пружины 12 сжатия, жестко соединенные с воронкой 6. На верху камеры имеется загрузочный люк 13, по периметру которого расположено крльцеобразное корыто гидрозатвора 14 и опорная тумба 15. Устройство работает следующим образом. В исходном положении (фиг. ^загрузочный люк 13 камеры 1 закрыт крышкой 5, а тележка 8 с патрубком 9 находятся в верхней части неподвижного копира 7. Перед загрузкой камеры раскаленным коксом привод 4 поднимает крышку 5 над гидрозатвором 14 и перемещает платформу 3 по рельсовому пути 2. Вместе с платформой 3 перемещается воронка 6, патрубок 9 и тележка 8. Причем платформа 3 с воронкой б перемещается горизонтально, а тележка 8 опускается по копиру 7. При этом под действием пружин 12 патрубок 9 опускается по нижней части воронки 6. Герметизация кольцевого зазора между нижней частью воронки 6 и цилиндрической частью патрубка 9 осуществляется путем регулирования усилия прижатия сальникового уплотнения 11. Перемещение платформы 3 происходит до тех пор, пока воронка 6 не установится по оси загрузочного люка 13, при этом патрубок 9 опускается на торцевую поверхность внутренней стенки кольцеобразного корыта гидрозатвора 14. При этом пружины 12 обеспечивают достаточно плотное прижатие плоского фланца патрубка 9 к стенке гидрозатвора 14 на конечном этапе перемещения платформы 3 (фиг. 2). После установки воронки б по оси загрузочного люка 13, кузов с раскаленным коксом устанавливается на опорные тумбы 15, после чего происходит загрузка камеры раскаленным коксом. После окончания загрузки устройство приводится в исходное положение в обратной последовательности. 20811 Фиг. I Фиг. 2 Упорядник Замовлення 4403 Техред М.Келемеш Коректор М. Самборска Тираж Підписне Державне патентне відомство України, 254655, ГСП, Київ-53, Львівська пл., 8 Відкрите акціонерне товариство . "Патент", м. Ужгород, вул.Гагаріна, 101
