Вентиль

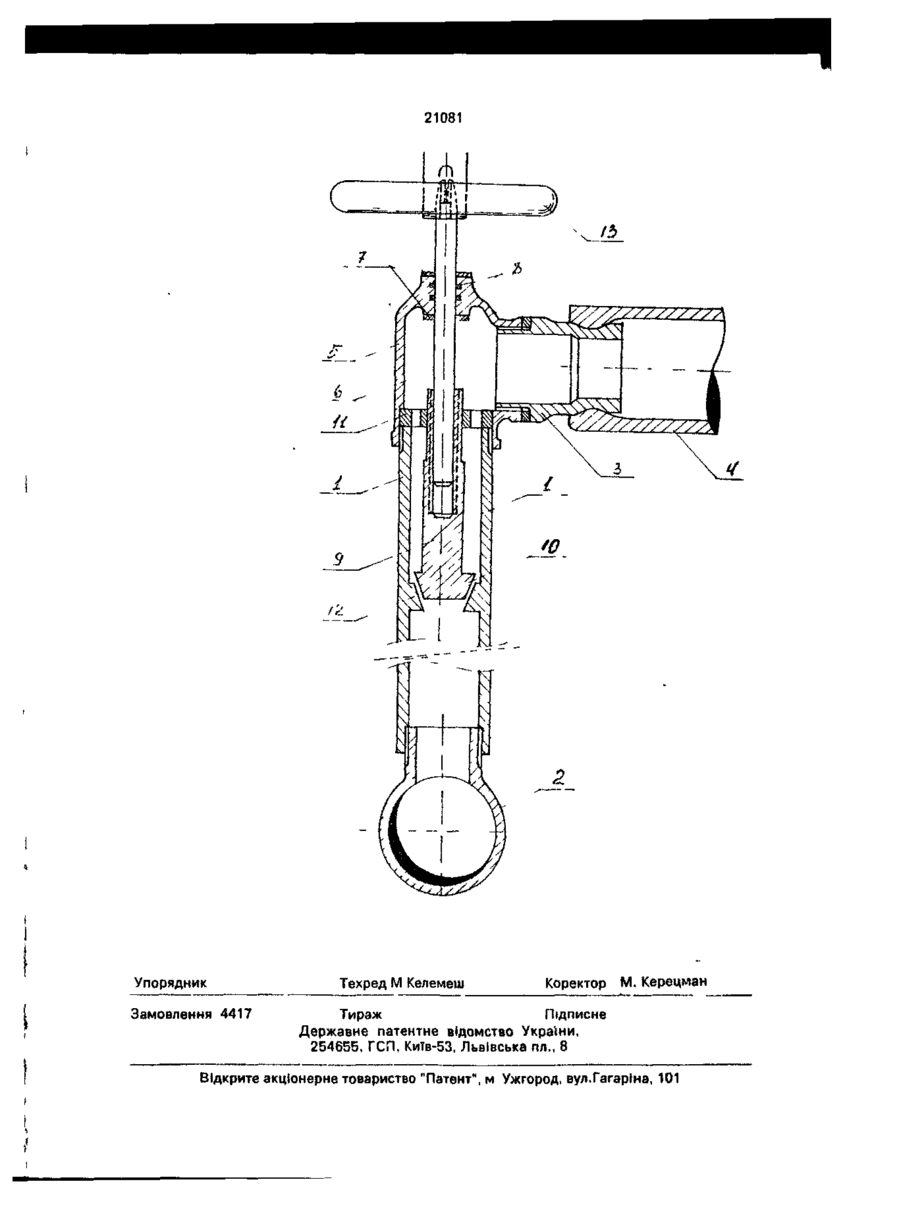

Вентиль, содержащий корпус с муфтами для подсоединения его к входному и выходному патрубкам, шпиндель с запорным органом и седло, о т л и ч а ю щ и й с я тем, что .запорный орган выполнен цилиндрическим с головкой в виде усеченного конуса и соединен со шпинделем внутренним резьбовым соединением, при этом клапан пропущен через направляющую втулку, закрепленную внутри корпуса, а шпиндель закреплен в корпусе с помощью уплотнительных прокладок и стопорных колец с возможностью вращательного движения, седло клапана выполнено а виде усеченного конуса •Изобретение относится к запорной арматуре и может быть использовано в насосных установках, например, для подачи воздуха в системах производства искусственного снега. Известен вентиль [Авт. св. СССР № 62951, кл. F 16 К 01 /02], в котором винтовой шпиндель пропущен через сальник и сопряжен с клапаном, упирающимся при его подъеме с седла во фланцы корпуса вентиля, создавая тем самым уплотнение, изолирующее сальник при открытом клапане от воздействия на него среды, пропускаемой через вентиль. Поставленная задача в этом вентиле не решается, поскольку в процессе его открытия и закрытия часть длины шпинделя, находящейся в пропускаемой среде, перемещается и изменяется по величине, что при больших давлениях создает условие для возникновения вибраций. Наиболее близким к предлагаемому вентилю является проходной вентипь [Авт. св. СССР № 1652722. кл. F 16 К 27/02], содержащий корпус с внутренней полостью, входным и выходным отверстиями В корпусе размещено седло и шпиндель с запорным органом. Общими признаками известного вентиля с признаками предлагаемого является наличие корпуса, с размещенным в нем шпинделем с запорным органом и сед по. Поставленная задача в этом вентиле не решается, поскольку в процессе его открытия и закрытия часть длины шпинделя, находящейся в пропускаемой среде, перемещается и изменяется по величине, что при больших давлениях создает условие для возникновения вибраций. В основу изобретения поставлена задача создать такой вентиль, в котором за счет изменения конструкции шпинделя и его рас С > ю о 00 21081 положения в корпусе, отсутствуют условия для возникновения вибраций Поставленная задача решается вентилем, содержащим корпус с муфтами подсоединения ко входному и выходному патрубку, шпиндель с запорным органом и седло, при этом запорный орган выполнен цилиндрическим с внутренней резьбой и головкой в виде усеченного конуса и пропущен через направляющую втулку, закрепленную в корпусе, и соединен со шпинделем внутренним резьбовым соединением, а шпиндель в корпусе закреплен с помощью уплотнительных прокладок и стопорных колец с возможностью вращательного движения, седло выполнено в виде усеченного конуса Выполнение запорного органа цилиндрическим с внутренней резьбой и головкой в виде усеченного конуса и пропущенного через направляющую втулку, закрепленную в корпусе, соединение со шпинделем внутренним резьбовым соединением, крепление шпинделя в корпусе с помощью уплотнительных прокладок и стопорных колец с возможностью вращательного движения, выполнение седла в виде усеченного конуса позволяет сохранять постоянной длину шпинделя и запорного органа в зоне прохождения воздуха, а также исключить перемещение в зтой зоне каких-либо деталей, тем самым создать условия для ламинарного движения этого воздуха, избежав при этом вибраций, и существенно благодаря этому снизить потери давления. Изобретение поясняется чертежом, на котором изображен вентиль с сечением в зоне седла. Вентиль содержит корпус 1 с муфтой подсоединения ко входному патрубку 2 и муфтой 3 подсоединения к выходному патрубку 4, головку вентиля 5 с закрепленным в ней шпинделем 6 с помощью стопорных колец 7 и уплотнительных прокладок 8 Вен5 тиль также содержит запорный орган 9, соединенный со шпинделем внутренним резьбовым соединением. Головка 10 запорного органа выполнена в виде усеченного конуса, боковая поверхность которого име10 ет уплотнительный слой, выполненный методом вулканизации Шпиндель б пропущен через направляющую втулку 11, закрепленную в корпусе 1 Седло 12 выполнено в виде усеченного конуса. Для приведения в дейст15 вие шпинделя имеет приводную ручку 13. Вентиль работает следующим образом. 20 25 30 35 40 При вращении приводной ручки 13, шпиндель 6 вращается вокруг своей оси, сохраняя при этом постоянную свою длину, находящуюся в зоне пропускаемой среды, Этим исключается возможность образования вибраций при высоких давлениях пропускаемой среды Вращение шпинделя 6 через внутреннее резьбовое соединение передается на запорный орган 9, который перемещается в зоне седла, открывая или закрывая его Экспериментальные исследования изготовленного предлагаемого вентиля для пропуска воздуха в системах производства искусственного снега показали-, что вибрации исключены полностью Вентиль изготовлен с использованием 2-дюймовой трубы для корпуса Запорный элемент изготовлен из латуни с навулканизированным уплотнительным слоем. Резьбовое соединение шпинделя и запорного органа выполнено так, что при шести оборотах приводной ручки вентиль полностью открыт. 21081 Упорядник Замовлення 4417 Техред М Келемеш Коректор М. Керецман Тираж Пщписне Державне патентне відомство України, 254655, ГСП, КиТв-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м Ужгород, вул.Гагаріна, 101
