Вентиль для рідин

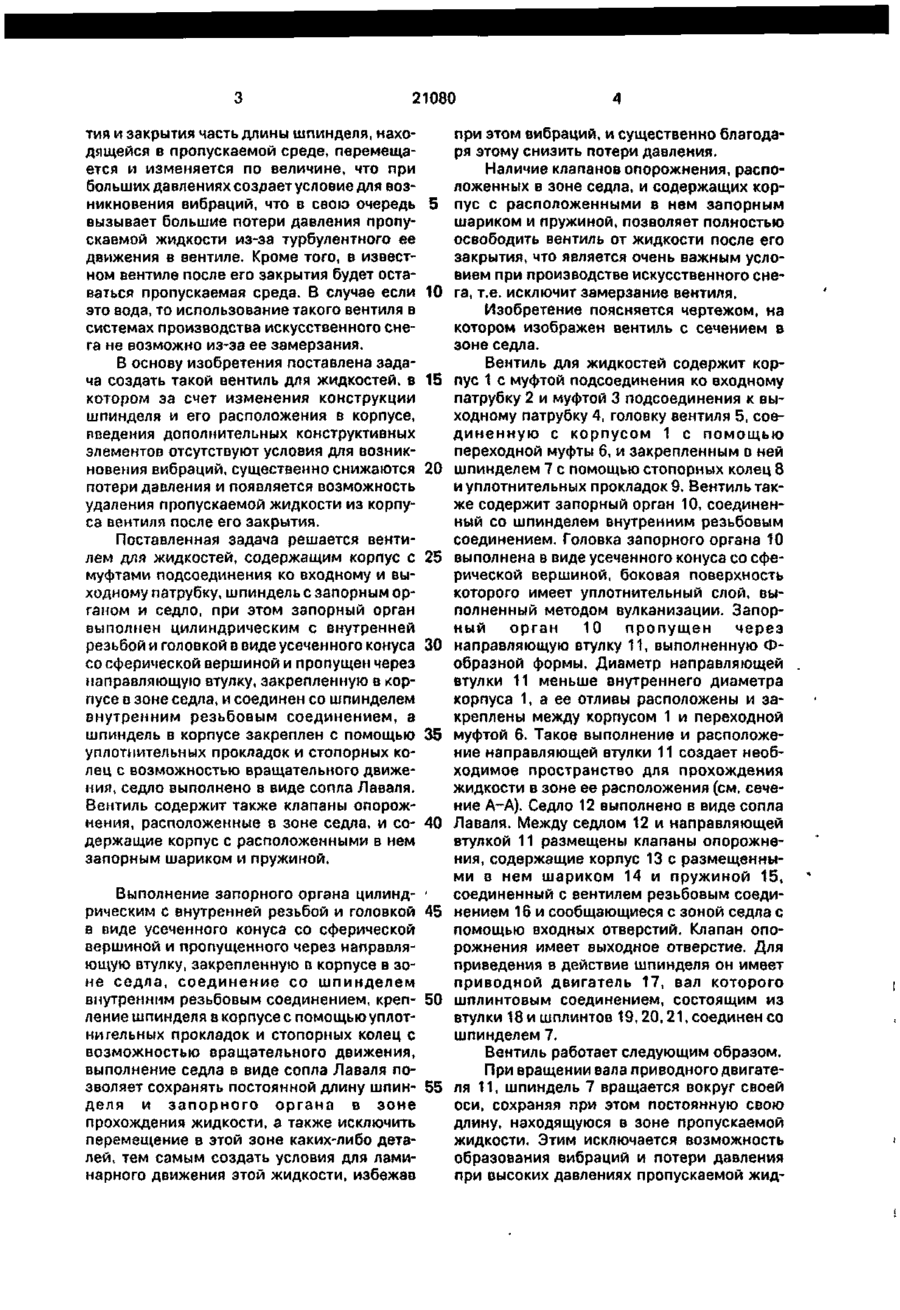

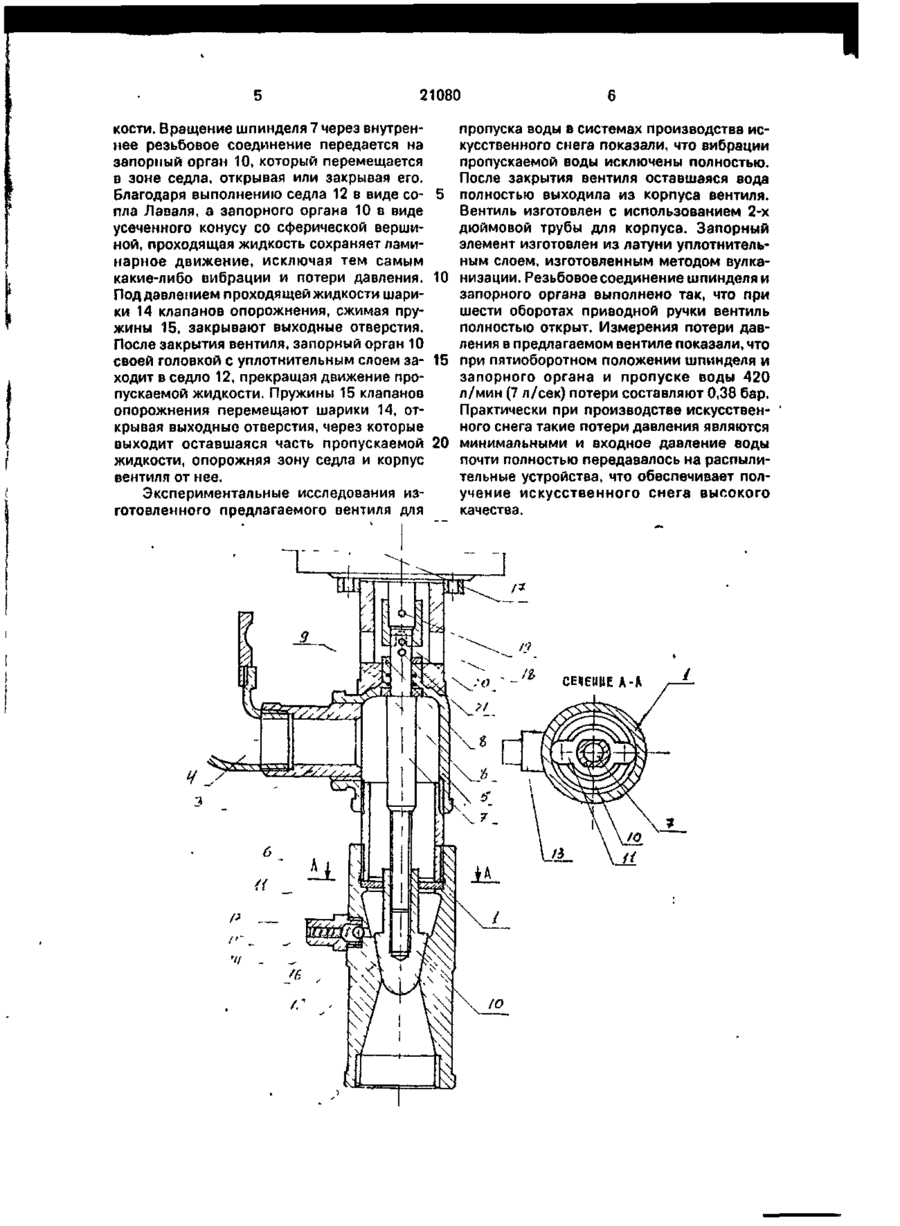

Вентиль для жидкостей, содержащий корпус с муфтами подсоединения ко входному и выходному патрубку, шпиндель с запорным органом и седло, о т л и ч а ю щ и й с я тем, что запорный орган выполнен цилиндрическим с внутренней резьбой и головкой в виде усеченного конуса со сферической вершиной и пропущен через направляющую втулку, закрепленную в корпусе в зоне седла, и соединен со шпинделем внутренним резьбовым соединением, а шпиндель в корпусе закреплен с помощью уплотнительных прокладок и стопорных колец с возможностью вращательного движения, седло выполнено в виде сопла Лаваля, в зоне седла расположены клапаны опорожнения, содержащие корпус с расположенными в нем запорным шариком и пружиной. С > N5 Изобретение относится к запорной арматуре и может быть использовано в насосных установках, например, для подачи воды в системах производства искусственного снега. Известен вентиль [Авт.св. СССР № 62951, кл. F 16 К 01/02]. в котором винтовой шпиндель пропущен через сальник и сопряжен с клапаном, упирающимся при его подъеме с седла во фланцы корпуса вентиля, создавая тем самым уплотнение, изолирующее сальник при открытом клапане от воздействия на него среды, пропускаемой через вентиль. Поставленная задача в этом вентиле не решается, поскольку в процессе его открытия и закрытия часть длины шпинделя, нах о д я щ е й с я в п р о п у с к а е м о й среде, перемещается и изменяется по величине, что при больших давлениях создает условие для возникновения вибраций. Кроме того, в известном вентиле после его закрытия будет оставаться пропускаемая среда. В случае если это вода, то использование такого вентиля в системах производства искусственного снега не возможно из-за ее замерзания. Наиболее близким к предлагаемому вентилю является проходной вентиль [Авт.св. СССР N? 1652722, кл. F 16 К 27/02], содержащий корпус с внутренней полостью, входным и выходным отверстиями. В корпусе размещено седло и шпиндель с запорным органом. Общими признаками известного вентиля с признаками предлагаемого является наличие корпуса, с размещенным в нем шпинделем с запорным органом и седло. Поставленная задача в этом вентиле не решается, поскольку в процессе его откры о 00 о 21080 при этом вибраций, и существенно благодатия и закрытия часть длины шпинделя, нахоря этому снизить потери давления. дящейся в пропускаемой среде, перемещаНаличие клапанов опорожнения, распоется и изменяется по величине, что при ложенных в зоне седла, и содержащих корбольших давлениях создает условие для возникновения вибраций, что в свою очередь 5 пус с расположенными в нем запорным шариком и пружиной, позволяет полностью вызывает большие потери давления пропуосвободить вентиль от жидкости после его скаемой жидкости из-за турбулентного ее закрытия, что является очень важным услодвижения в вентиле. Кроме того, в извествием при производстве искусственного сненом вентиле после его закрытия будет оставаться пропускаемая среда. В случае если 10 га, т.е. исключит замерзание вентиля. это вода, то использование такого вентиля в Изобретение поясняется чертежом, на системах производства искусственного снекотором изображен вентиль с сечением в га не возможно из-за ее замерзания. зоне седла. В основу изобретения поставлена задаВентиль для жидкостей содержит корча создать такой вентиль для жидкостей, в 15 пус 1 с муфтой подсоединения ко входному которого за счет изменения конструкции патрубку 2 и муфтой 3 подсоединения к вышпинделя и его расположения в корпусе, ходному патрубку 4, головку вентиля 5, соевведения дополнительных конструктивных диненную с корпусом 1 с помощью элементов отсутствуют условия для возникпереходной муфты б, и закрепленным в ней новения вибраций, существенно снижаются 20 шпинделем 7 с помощью стопорных колец 8 потери давления и появляется возможность и уплотнительных прокладок 9. Вентиль такудаления пропускаемой жидкости из корпуже содержит запорный орган 10, соединенса вентиля после его закрытия. ный со шпинделем внутренним резьбовым соединением. Головка запорного органа 10 Поставленная задача решается вентилем для жидкостей, содержащим корпус с 25 выполнена в виде усеченного конуса со сферической вершиной, боковая поверхность муфтами подсоединения ко входному и выкоторого имеет уплотнительный слой, выходному патрубку, шпиндель с запорным орполненный методом вулканизации. Запорганом и седло, при этом запорный орган ный орган 10 пропущен через выполнен цилиндрическим с внутренней резьбой и головкой в виде усеченного конуса 30 направляющую втулку 11, выполненную сообразной формы. Диаметр направляющей со сферической вершиной и пропущен через втулки 11 меньше внутреннего диаметра направляющую втулку, закрепленную в коркорпуса 1, а ее отливы расположены и запусе в зоне седла, и соединен со шпинделем креплены между корпусом 1 и переходной внутренним резьбовым соединением, а шпиндель в корпусе закреплен с помощью 35 муфтой 6. Такое выполнение и расположение направляющей втулки 11 создает необуплотнительных прокладок и стопорных коходимое пространство для прохождения лец с возможностью вращательного движежидкости в зоне ее расположения (см. сечения, седло выполнено в виде сопла Лаваля. ние А-А). Седло 12 выполнено в виде сопла Вентиль содержит также клапаны опорожЛаваля. Между седлом 12 и направляющей нения, расположенные в зоне седла, и со- 40 втулкой 11 размещены клапаны опорожнедержащие корпус с расположенными в нем ния, содержащие корпус 13 с размещеннызапорным шариком и пружиной. ми в нем шариком 14 и пружиной 15, Выполнение запорного органа цилинд- • соединенный с вентилем резьбовым соедирическим с внутренней резьбой и головкой 45 нением 16 и сообщающиеся с зоной седла с помощью входных отверстий. Клапан опов виде усеченного конуса со сферической рожнения имеет выходное отверстие. Для вершиной и пропущенного через направляприведения в действие шпинделя он имеет ющую втулку, закрепленную в корпусе в зоприводной двигатель 17, вал которого не седла, соединение со шпинделем внутренним резьбовым соединением, креп- 50 шплинтовым соединением, состоящим из втулки 18 и шплинтов 19,20,21, соединен со ление шпинделя в корпусе с помощью уплотшпинделем 7. ни гельных прокладок и стопорных колец с возможностью вращательного движения, Вентиль работает следующим образом. выполнение седла в виде сопла Лаваля поПри вращении вала приводного двигатезволяет сохранять постоянной длину шпин- 55 ля 11, шпиндель 7 вращается вокруг своей деля и запорного органа в зоне оси, сохраняя при этом постоянную свою прохождения жидкости, а также исключить длину, находящуюся в зоне пропускаемой перемещение в этой зоне каких-либо детажидкости. Этим исключается возможность лей, тем самым создать условия для ламиобразования вибраций и потери давления нарного движения этой жидкости, избежав при высоких давлениях пропускаемой жид 21080 кости. Вращение шпинделя 7 через внутреннее резьбовое соединение передается на запорный орган 10, который перемещается в зоне седла, открывая или закрывая его. Благодаря выполнению седла 12 в виде со- 5 пла Лаваля, а запорного органа 10 в виде усеченного конусу со сферической вершиной, проходящая жидкость сохраняет ламинарное движение, исключая тем самым какие-либо вибрации и потери давления. 10 Под давлением проходящей жидкости шарики 14 клапанов опорожнения, сжимая пружины 15, закрывают выходные отверстия. После закрытия вентиля, запорный орган 10 своей головкой с уплотнительным слоем за- 15 ходит в седло 12, прекращая движение пропускаемой жидкости. Пружины 15 клапанов опорожнения перемещают шарики 14, открывая выходные отверстия, через которые выходит оставшаяся часть пропускаемой 20 жидкости, опорожняя зону седла и корпус вентиля от нее. Экспериментальные исследования изготовленного предлагаемого вентиля для пропуска воды в системах производства искусственного снега показали, что вибрации пропускаемой воды исключены полностью. После закрытия вентиля оставшаяся вода полностью выходила из корпуса вентиля. Вентиль изготовлен с использованием 2-х дюймовой трубы для корпуса. Запорный элемент изготовлен из латуни уплотнительным слоем, изготовленным методом вулканизации. Резьбовоесоединение шпинделя и запорного органа выполнено так, что при шести оборотах приводной ручки вентиль полностью открыт. Измерения потери давления в предлагаемом вентиле показали, что при пятиоборотном положении шпинделя и запорного органа и пропуске воды 420 л/мин (7 л/сек) потери составляют 0,38 бар. Практически при производстве искусственного снега такие потери давления являются минимальными и входное давление воды почти полностью передавалось на распылительные устройства, что обеспечивает получение искусственного снега высокого качества. 21080 Упорядник Замовлення 4416 Техред М.Келемеш Коректор М. Куль Тираж Підписне Державне патентне відомство України, 254655, ГСП, Київ-53, Львівська пл., 0 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.Гагаріна, 101
