Котел

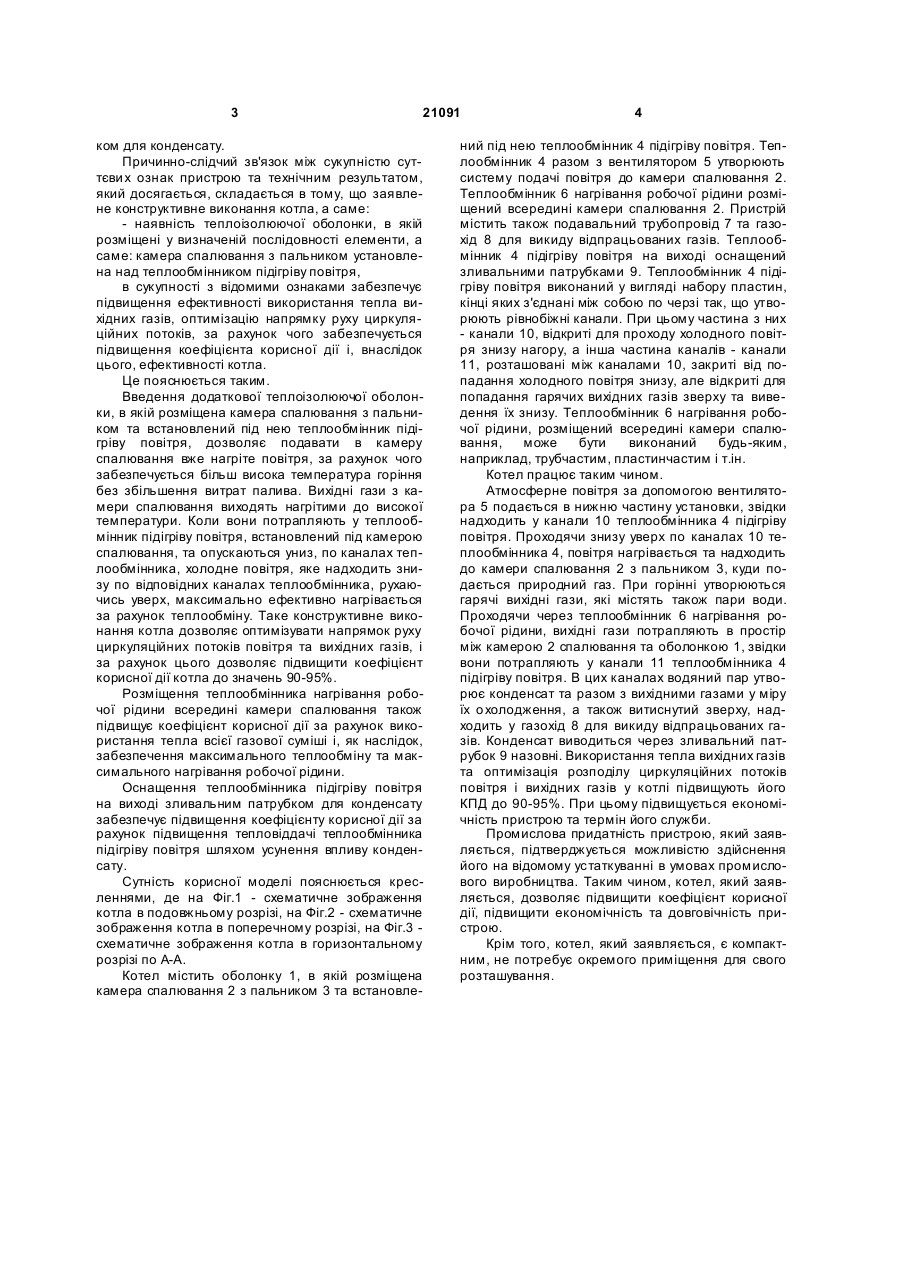

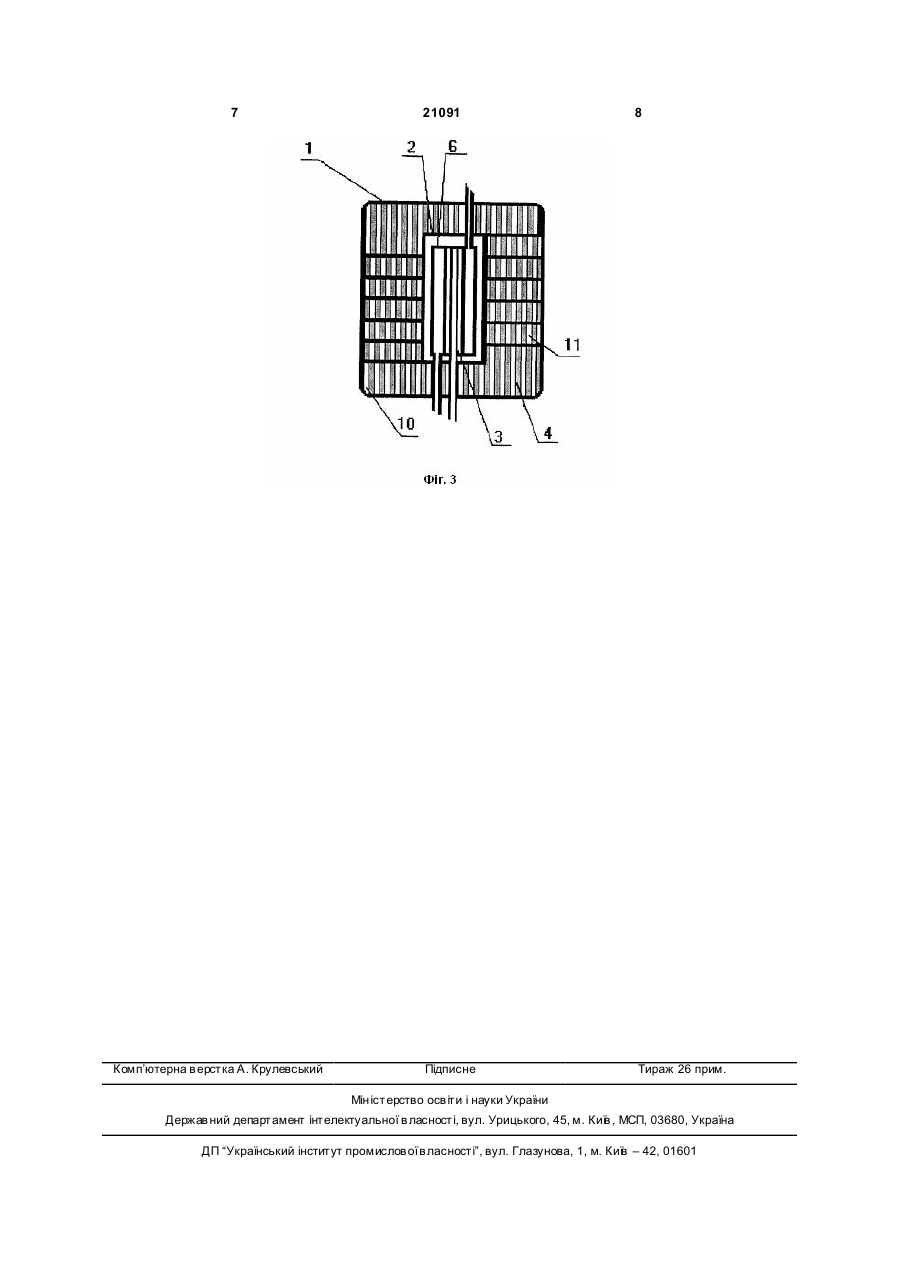

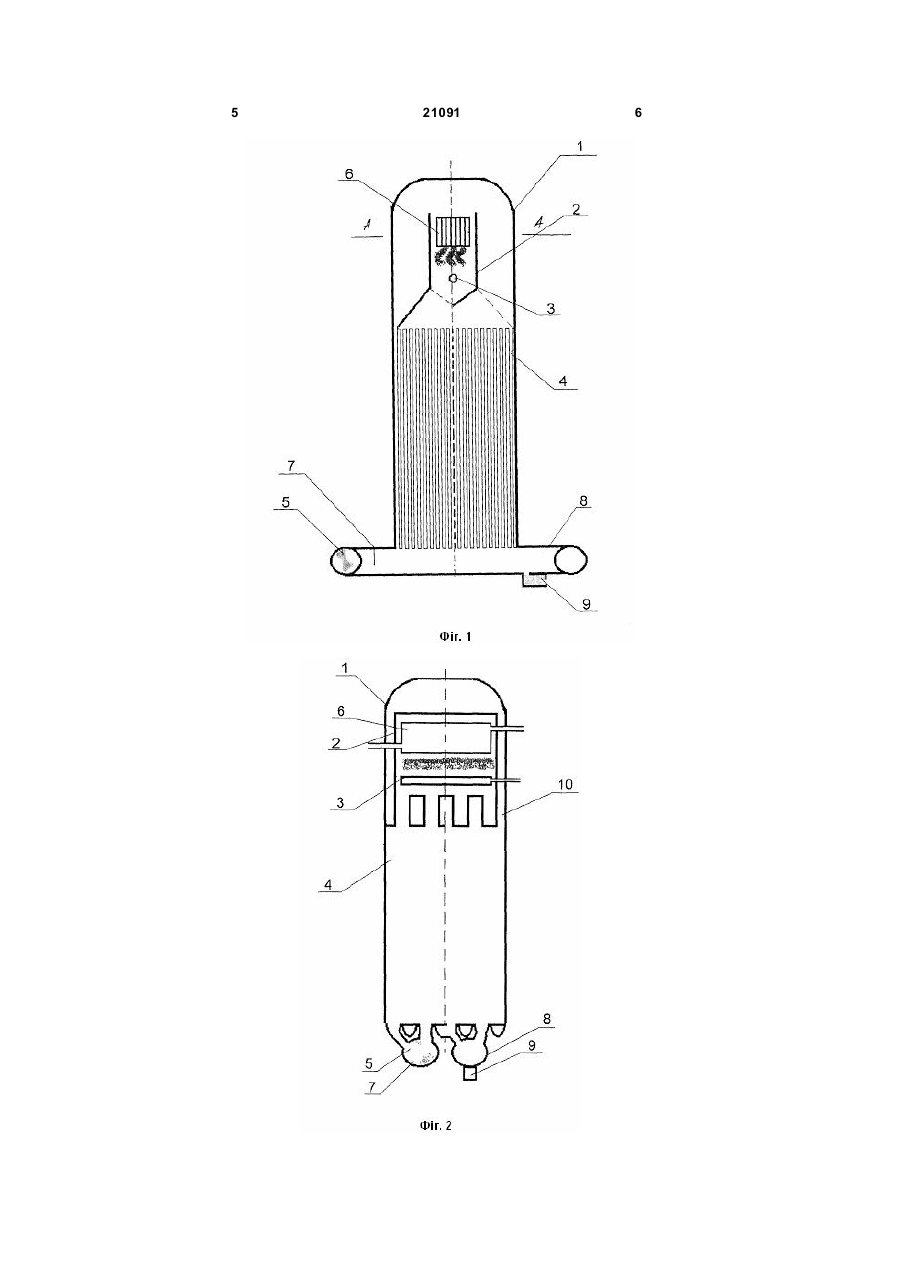

1. Котел, що містить камеру спалювання з пальником, систему подачі повітря до камери спалювання, яка містить вентилятор та теплообмінник підігріву повітря, теплообмінник нагрівання робочої рідини, трубопровід подавальний, газохід для 3 21091 ком для конденсату. Причинно-слідчий зв'язок між сукупністю суттєви х ознак пристрою та технічним результатом, який досягається, складається в тому, що заявлене конструктивне виконання котла, а саме: - наявність теплоізолюючої оболонки, в якій розміщені у визначеній послідовності елементи, а саме: камера спалювання з пальником установлена над теплообмінником підігріву повітря, в сукупності з відомими ознаками забезпечує підвищення ефективності використання тепла вихідних газів, оптимізацію напрямку руху циркуляційних потоків, за рахунок чого забезпечується підвищення коефіцієнта корисної дії і, внаслідок цього, ефективності котла. Це пояснюється таким. Введення додаткової теплоізолюючої оболонки, в якій розміщена камера спалювання з пальником та встановлений під нею теплообмінник підігріву повітря, дозволяє подавати в камеру спалювання вже нагріте повітря, за рахунок чого забезпечується більш висока температура горіння без збільшення витрат палива. Вихідні гази з камери спалювання виходять нагрітими до високої температури. Коли вони потрапляють у теплообмінник підігріву повітря, встановлений під камерою спалювання, та опускаються униз, по каналах теплообмінника, холодне повітря, яке надходить знизу по відповідних каналах теплообмінника, рухаючись уверх, максимально ефективно нагрівається за рахунок теплообміну. Таке конструктивне виконання котла дозволяє оптимізувати напрямок руху циркуляційних потоків повітря та вихідних газів, і за рахунок цього дозволяє підвищити коефіцієнт корисної дії котла до значень 90-95%. Розміщення теплообмінника нагрівання робочої рідини всередині камери спалювання також підвищує коефіцієнт корисної дії за рахунок використання тепла всієї газової суміші і, як наслідок, забезпечення максимального теплообміну та максимального нагрівання робочої рідини. Оснащення теплообмінника підігріву повітря на виході зливальним патрубком для конденсату забезпечує підвищення коефіцієнту корисної дії за рахунок підвищення тепловіддачі теплообмінника підігріву повітря шляхом усунення впливу конденсату. Сутність корисної моделі пояснюється кресленнями, де на Фіг.1 - схематичне зображення котла в подовжньому розрізі, на Фіг.2 - схематичне зображення котла в поперечному розрізі, на Фіг.3 схематичне зображення котла в горизонтальному розрізі по А-А. Котел містить оболонку 1, в якій розміщена камера спалювання 2 з пальником 3 та встановле 4 ний під нею теплообмінник 4 підігріву повітря. Теплообмінник 4 разом з вентилятором 5 утворюють систему подачі повітря до камери спалювання 2. Теплообмінник 6 нагрівання робочої рідини розміщений всередині камери спалювання 2. Пристрій містить також подавальний трубопровід 7 та газохід 8 для викиду відпрацьованих газів. Теплообмінник 4 підігріву повітря на виході оснащений зливальними патрубками 9. Теплообмінник 4 підігріву повітря виконаний у вигляді набору пластин, кінці яких з'єднані між собою по черзі так, що утворюють рівнобіжні канали. При цьому частина з них - канали 10, відкриті для проходу холодного повітря знизу нагору, а інша частина каналів - канали 11, розташовані між каналами 10, закриті від попадання холодного повітря знизу, але відкриті для попадання гарячих вихідних газів зверху та виведення їх знизу. Теплообмінник 6 нагрівання робочої рідини, розміщений всередині камери спалювання, може бути виконаний будь-яким, наприклад, трубчастим, пластинчастим і т.ін. Котел працює таким чином. Атмосферне повітря за допомогою вентилятора 5 подається в нижню частину установки, звідки надходить у канали 10 теплообмінника 4 підігріву повітря. Проходячи знизу уверх по каналах 10 теплообмінника 4, повітря нагрівається та надходить до камери спалювання 2 з пальником 3, куди подається природний газ. При горінні утворюються гарячі вихідні гази, які містять також пари води. Проходячи через теплообмінник 6 нагрівання робочої рідини, вихідні гази потрапляють в простір між камерою 2 спалювання та оболонкою 1, звідки вони потрапляють у канали 11 теплообмінника 4 підігріву повітря. В цих каналах водяний пар утворює конденсат та разом з вихідними газами у міру їх о холодження, а також витиснутий зверху, надходить у газохід 8 для викиду відпрацьованих газів. Конденсат виводиться через зливальний патрубок 9 назовні. Використання тепла вихідних газів та оптимізація розподілу циркуляційних потоків повітря і вихідних газів у котлі підвищують його КПД до 90-95%. При цьому підвищується економічність пристрою та термін його служби. Промислова придатність пристрою, який заявляється, підтверджується можливістю здійснення його на відомому устаткуванні в умовах промислового виробництва. Таким чином, котел, який заявляється, дозволяє підвищити коефіцієнт корисної дії, підвищити економічність та довговічність пристрою. Крім того, котел, який заявляється, є компактним, не потребує окремого приміщення для свого розташування. 5 21091 6 7 Комп’ютерна в ерстка А. Крулевський 21091 8 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
