Гвинтовий бітер для подрібнення і розкидання органічних добрив

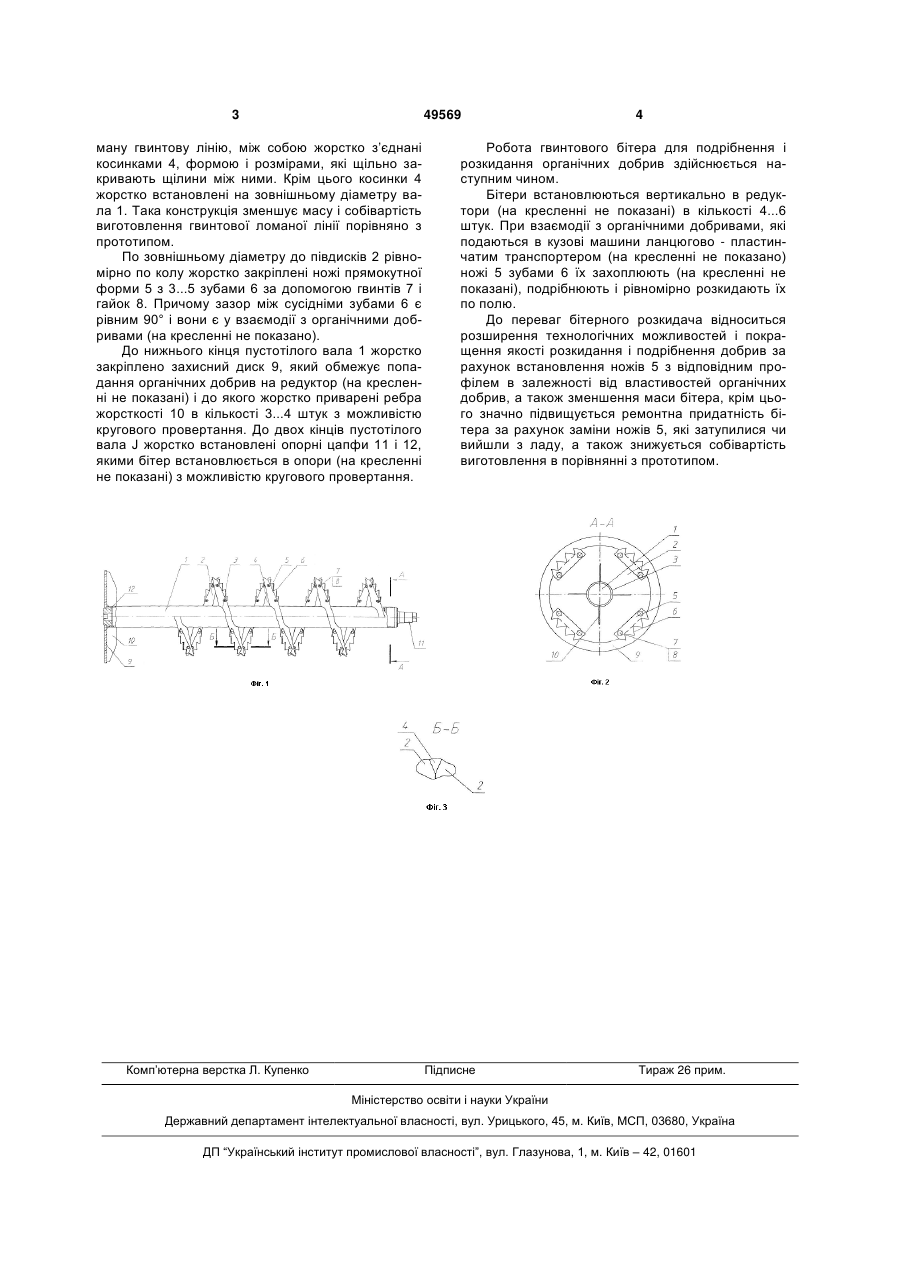

Гвинтовий бітер для подрібнення і розкидання органічних добрив, який виконано у вигляді пустотілого вала, до якого по зовнішньому діаметру нерухомо встановлені гвинтові профільні елементи у вигляді півдисків з періодичними виступами і впадинами, а вал з двох кінців жорстко встановлено в опорні цапфи з можливістю кругового обер 3 49569 ману гвинтову лінію, між собою жорстко з’єднані косинками 4, формою і розмірами, які щільно закривають щілини між ними. Крім цього косинки 4 жорстко встановлені на зовнішньому діаметру вала 1. Така конструкція зменшує масу і собівартість виготовлення гвинтової ломаної лінії порівняно з прототипом. По зовнішньому діаметру до півдисків 2 рівномірно по колу жорстко закріплені ножі прямокутної форми 5 з 3...5 зубами 6 за допомогою гвинтів 7 і гайок 8. Причому зазор між сусідніми зубами 6 є рівним 90° і вони є у взаємодії з органічними добривами (на кресленні не показано). До нижнього кінця пустотілого вала 1 жорстко закріплено захисний диск 9, який обмежує попадання органічних добрив на редуктор (на кресленні не показані) і до якого жорстко приварені ребра жорсткості 10 в кількості 3...4 штук з можливістю кругового провертання. До двох кінців пустотілого вала J жорстко встановлені опорні цапфи 11 і 12, якими бітер встановлюється в опори (на кресленні не показані) з можливістю кругового провертання. Комп’ютерна верстка Л. Купенко 4 Робота гвинтового бітера для подрібнення і розкидання органічних добрив здійснюється наступним чином. Бітери встановлюються вертикально в редуктори (на кресленні не показані) в кількості 4...6 штук. При взаємодії з органічними добривами, які подаються в кузові машини ланцюгово - пластинчатим транспортером (на кресленні не показано) ножі 5 зубами 6 їх захоплюють (на кресленні не показані), подрібнюють і рівномірно розкидають їх по полю. До переваг бітерного розкидача відноситься розширення технологічних можливостей і покращення якості розкидання і подрібнення добрив за рахунок встановлення ножів 5 з відповідним профілем в залежності від властивостей органічних добрив, а також зменшення маси бітера, крім цього значно підвищується ремонтна придатність бітера за рахунок заміни ножів 5, які затупилися чи вийшли з ладу, а також знижується собівартість виготовлення в порівнянні з прототипом. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
