Пристрій для лікування хребта

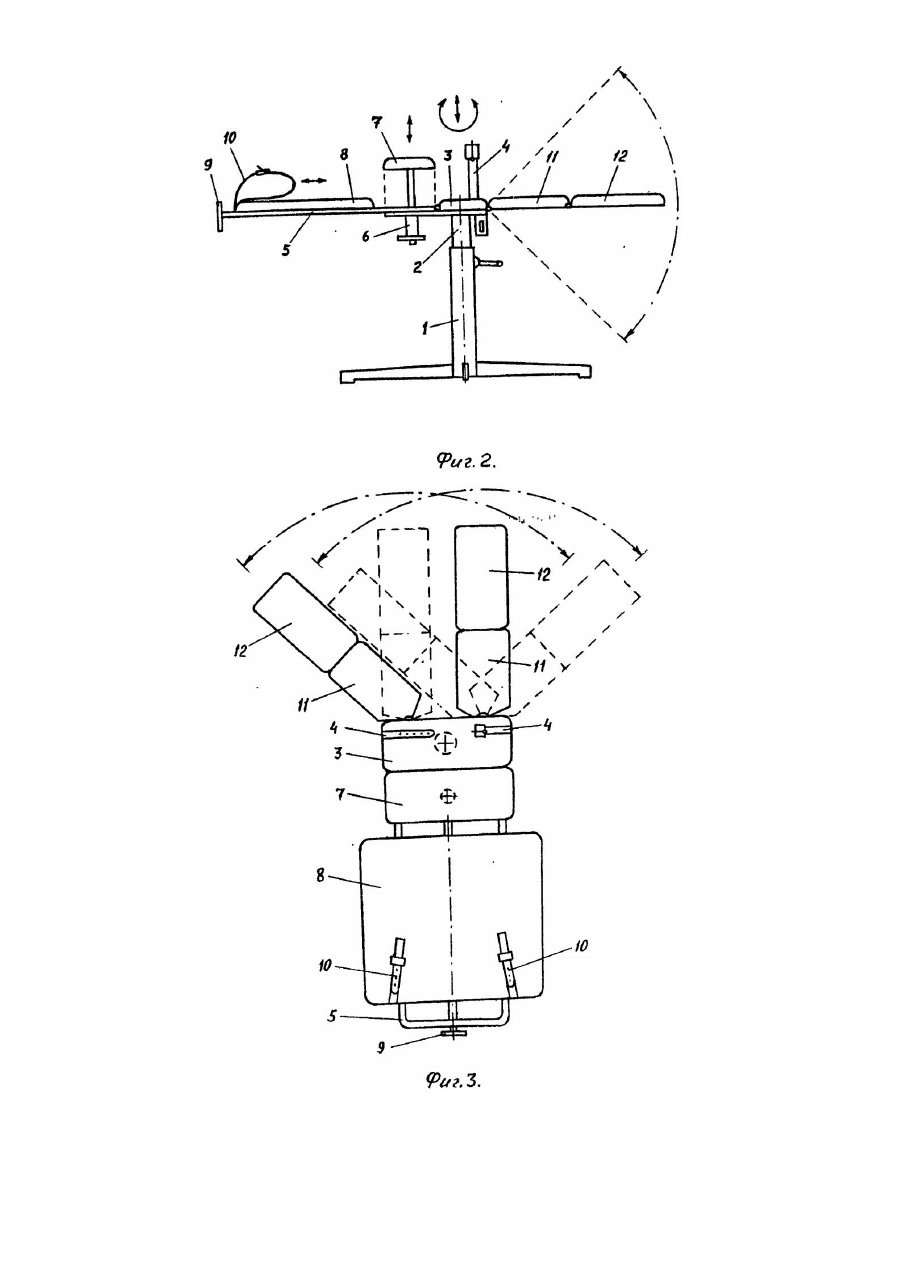

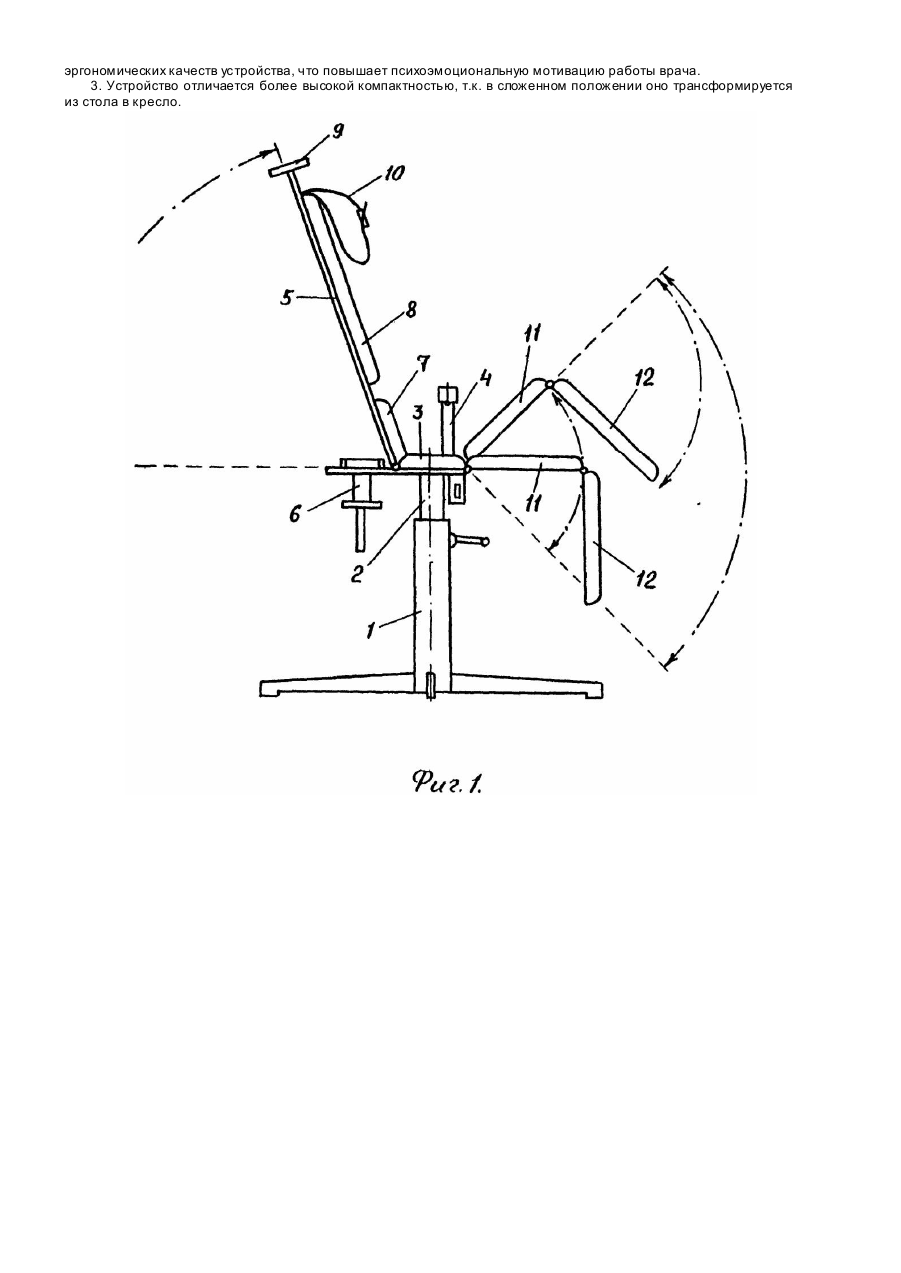

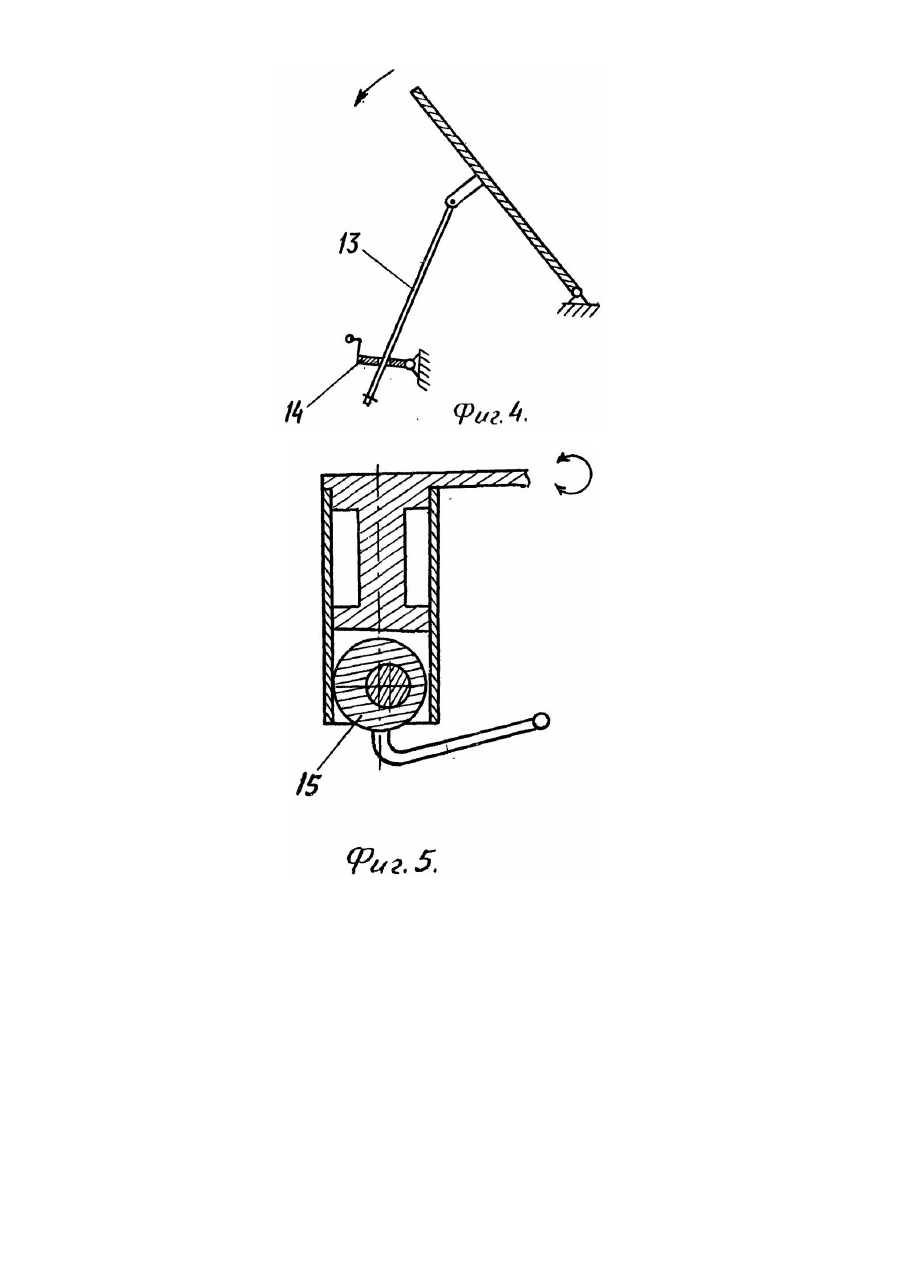

Изобретение относится к области медицинского оборудования, в частности к ортопедии и неврологии, использующей мануальную терапию позвоночника, для функционального лечения опорно-двигательного аппарата, сопровождающихся значительными расстройствами после иммобилизации, а также используется для размещения пациентов при проведении процедур, в том числе массажа. Прототипом предлагаемого изобретения является устройство для механических воздействий на позвоночник [1], содержащее основание с неподвижной платформой и направляющими, в которых установлена подвижная платформа, шарнирно соединенная с тазовой секцией, закрепленный на основании нагрузочный механизм с динамометром и гибкой тягой, связанной с подвижной платформой, а также элементов фиксации пациента, при этом на платформах установлены тазовые и плечевые упоры с захватами, а также промежностный упор, размещенный на продольной оси подвижной платформы. Причиной, препятствующей достижению универсальности использования устройства, является малое число степеней подвижности секций устройства, что не обеспечивает лечения на устройстве повреждений как позвоночника, его лордоза, так и опорно-двигательного аппарата пациента. В прототипе этих степеней подвижности всего две: это поворот тазовой секции в горизонтальной плоскости и продольное смещение тазовой секции относительно неподвижной спинной платформы. В основу предполагаемого изобретения поставлена задача создания устройства для лечения позвоночника и опорно-двигательного аппарата пациента, в котором за счет введения новых элементов и связей между ними увеличивается число степеней подвижности секций, что обеспечивает расширение функциональных возможностей устройства и повышает универсальность его использования. Поставленная задача решается тем, что устройство содержит основание, установленную на нем платформу с тазовой секцией, шарнирно сопряженные с ней поворотные секции, элементы крепления пациента, согласно изобретению, с одной стороны платформа сопряжена с поворотной в вертикальной плоскости спинной секцией с элементом ее фиксации, выполненной с двумя подушками, одна из которых установлена с возможностью продольного смещения, а другая - для подъема лордоза, с другой стороны платформа сопряжена посредством двух двухстепенных шарниров с двумя опорами для ног с возможностью поворота и фиксации последних в вертикальной и горизонтальной плоскостях. На фиг. 1 и фиг. 2 изображен вид сбоку на устройство в двух различных его положениях; на фиг. 3 - вид сверху на устройство; на фиг. 4 схематично изображен механизм фиксации поворотных элементов устройства в вертикальной плоскости; на фиг. 5 - механизм фиксации поворотных элементов в горизонтальной плоскости. Устройство состоит из основания 1 (фиг. 1, 2, 3) с установленной на нем платформой 2 с возможностью ее как поворота относительно вертикальной оси основания, так и дискретного вертикального смещения, с фиксацией этих двух степеней подвижности устройства, т.е. известным образом реализована фиксированная пространственно удобная установка устройства и удобная для врача регулировка высоты верхней плоскости устройства. На платформе 2 закреплена тазовая секция 3 с подушкой и ременными элементами крепления 4 пациента, с одной стороны платформа 2 сопряжена со спинной секцией 5 с возможностью поворота и фиксации последней в вертикальной плоскости, а также содержит винтовой узел подъема лордоза 6 с отщелкивающейся от него подушкой 7 через быстросъемное соединение при повороте спинной секции 5. Подушка 8 установлена на спинной секции 5 с возможностью регулируемого ее продольного смещения винтом. 9. Также на подушке 8 имеются подмышечники 10. С другой стороны платформа 2 сопряжена посредством двух двухстепенных шарниров с двумя опорами 11 для ног с возможностью поворота и фиксации последних в вертикальной и горизонтальной плоскостях. Каждая опора 11 для ног заканчивается поворотной в вертикальной плоскости и фиксированной относительно опоры 11 секцией 12. Упорная конструкция каждой секции в вертикальной плоскости содержит шарнирную тягу 13 (фиг. 4) с известным автоматическим самоклинящимся зажимным фиксатором 14, работающим по принципу перекосного зажима тяги 13 в увеличенном отверстии фиксатора 14. В горизонтальной плоскости фиксация платформы 2 относительно основания 1 и опор 11 относительно платформы 2 выполнена по известной конструкции эксцентрикового зажима с эксцентриком 15 (фиг. 5). Пользуются устройством следующим образом. По назначению врача пациент садится или ложится на устройство, которое предварительно трансформируется или в кресло (фиг. 1) или в стол (фи г. 2). Перестройка кресло - стол в вертикальной плоскости осуществляется простым подъемом или опусканием поворотных в вертикальной плоскости секций, сместив соосно тяги 13 в отверстии фиксатора 14 при помощи его рукоятки. При этом, т.к. вертикальное фиксационное усилие любой секции имеет весовой характер и направлено всегда вниз, то при освобождении фиксатора 14 (его просто бросают) в его отверстии автоматически жестко заклинит тягу 13 поворотной секции при любом выбранном угловом положении секции. Фиксация выбранного горизонтального угла положения секций 11 и платформы 2 осуществляется эксцентриковым зажимом 15, который не требует мощной самоклинящейся фиксации, т.к. в горизонтальной плоскости нет больших весовых нагр узок. При необходимости пациента крепят за бедра элементами крепления 4 и подмышечниками 10, производят вытяжку позвоночника винтом 9, смещая подушку 8 вдоль спинной секции 5. Устройство предусматривает возможность подъема лордоза винтовым узлом 6 через его подушку 7 в горизонтальном положений спинной секции 5 (фиг. 2). При повороте спинной секции 5 вверх подушка 7 отсоединяется от узла 6 пружинным быстроразьемным соединением и поворачивается вместе со спинной секцией 5. Такое пружинное быстроразъемное соединением подушки 7 потребовалось выполнить только для исключения "поддува" в область поясницы в положении устройства - "кресло". Предложенное техническое решение имеет следующие преимущества перед прототипом и аналогом: 1. Расширены функциональные возможности и повышена универсальность использования устройства при лечении повреждений позвоночника и опорно-двигательного аппарата, т.к. устройство имеет 9 степеней подвижности с их фиксацией в отличии от 2-х степеней подвижности прототипа. Таким образом, фактически имитированы все основные антропоморфные степени подвижности человека. В применении к мануальной терапии используются различные методы лечения; а) фиксационный метод; б) экстензионный метод; в) оперативный метод; г) дозированные занятия лечебной физкультурой, массаж для регенерации органов, тканей и мышечных систем по механизму моторно-висцеральных рефлексов. Устройство может служить для иммобилизации, постиммобилизации и восстановительного периодов. 2. Повышено удобство манипулирования с пациентом на данном устройстве за счет более высоких эргономических качеств устройства, что повышает психоэмоциональную мотивацию работы врача. 3. Устройство отличается более высокой компактностью, т.к. в сложенном положении оно трансформируется из стола в кресло.
