Похідна піч
Формула / Реферат

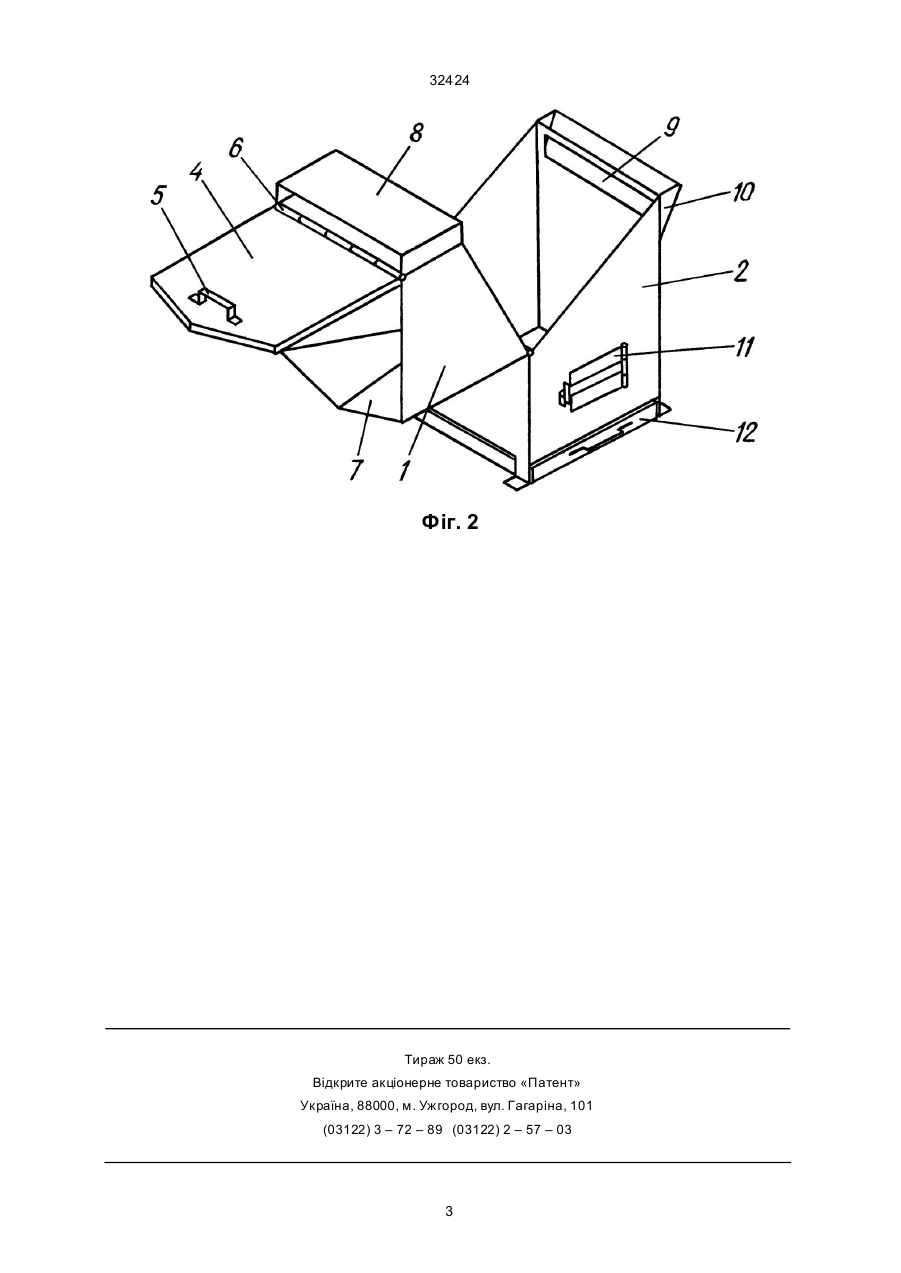

Похідна піч, яка містить корпус, що складається з верхньої рухомої секції, виконаної у вигляді котла, і нижньої нерухомої секції, виконаної у вигляді топки, рухома секція включає у верхній частині кришку, що відкривається і отвір для виходу димових газів у верхній частині бокової поверхні, а в нижній частиш включає дно і спирається на нижню секцію, який відрізняється тим, що верхня рухома секція шарнірне закріплена на боковій поверхні нижньої нерухомої секції з можливістю повороту у вертикальній площині відносно останньої і виконана з похилим дном в бік шарнірного закріплення, включаюча на стінці з боку повороту літник, а кришка шарнірне закріплена на верхньому торці бокової поверхні рухомої секції з боку протилежного шарнірному закріпленню рухомої секції, з можливістю повороту відносно останньої і включає рукоятку на зовнішній поверхні, стінка нерухомої секції з боку, протилежного шарнірному закріпленню рухомої секції, включає отвір з розтрубом, закріпленим на зовнішній поверхні, утворюючи з коробом рухомої секції роз'ємний димохід.
Текст

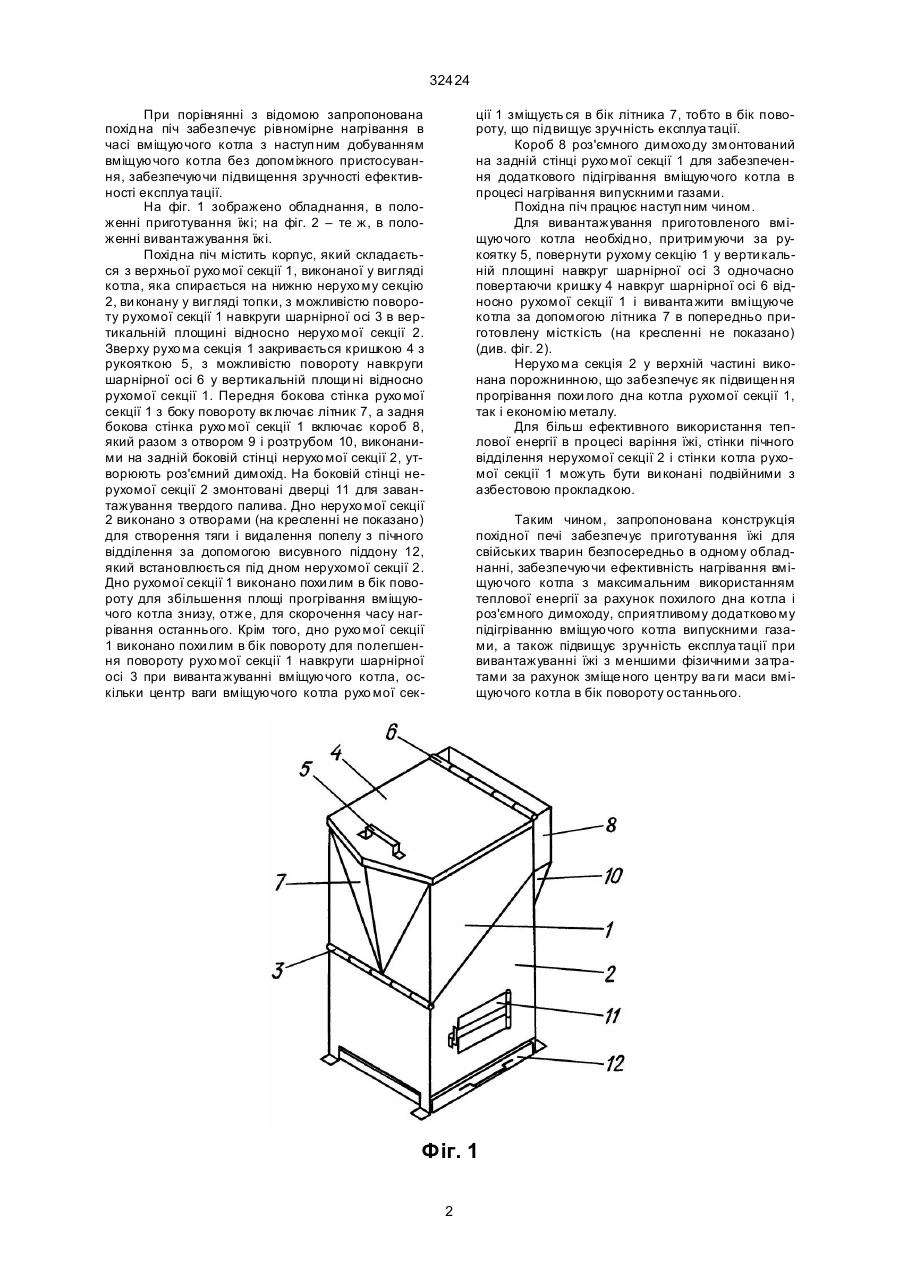

Похiдна пiч, що мiстить корпус, який складається з верхньої рухомої секцiї, ви конаної у виглядi котла i нижньої нерухомої секцiї, ви конаної у виглядi топки, рухо ма секцiя включає у вер хнiй частинi кришку з можливiстю її вiдкривання i отвiр для виходу ди мових газiв у верхнiй части нi бокової поверхнi, а в нижнiй частинi включає дно i спирається на нижню секцiю, яка вiдрiзняється тим, що верхня рухо ма секцiя шарнiрно закрiплена на боковiй поверхнi нижньої нерухомої секцiї з можливiстю повороту у вертикальнiй площи нi вiдносно останньої i виконана з похилим дном в бiк шарнiрного закрiплення, що включає на стiнцi з боку повороту лi тник, а кришка шарнiрно закрiплена на верхньому торцi бокової поверхнi рухомої секцiї з боку протилежного шарнiрному закрiпленню рухо мої секцiї з можливiстю повороту вiдносно останньої i включає рукоятку на зовнiшнiй поверхнi, стiнка нерухомої секцiї з боку протилежного шарнiрному закрiпленню рухо мої секцiї включає отвiр з розтрубом, закрiпленим на зовнiшнiй поверхнi, утворюючи з коробом рухо мої секцiї роз'ємний димохiд. В.Ш. (13) 32424 (11) UA ня вмiщуючого в нижнiх i вер хнiх ша рах мiсткостi котла, що неефективно в експлуа тацiї. Задачею запропонованого рiшення є пiдвищення зручностi ефективностi експлуа тацiї. Ця задача вирiшуєть ся тим, що похiдна пiч, що мiстить корпус, який складається з верхньої рухомої секцiї, виконаної у виглядi котла, i нижньої нерухо мої секцiї, ви конаної у виглядi топки, рухома секцiя включає у верхнiй частинi кришку з можливiстю її вiдкривання i отвiр для виходу димових га зiв у верхнiй частинi бокової поверхнi, а в нижнiй частинi включає дно i спирається на нижню секцiю, згiдно з винахо дом, верхня рухо ма секцiя шарнiрно закрiплена на боковiй поверхнi нижньої нерухо мої секцiї з можливiстю повороту у вертикальнiй площи нi вiдносно останньої i виконана з похи лим дном в бiк шарнiрного закрiплення, що включає на стiнцi з боку повороту лiтник, а кришка шарнiрно закрiплена на верхньому торцi бокової поверхнi рухо мої секцiї з боку протилежного шарнiрному закрiпленню рухо мої секцiї з можливiстю повороту вiдносно останньої i включає рукоятку на зовнiшнiй поверхнi, стiнка нерухомої секцiї з боку протилежного шарнiрному закрiпленню рухо мої секцiї включає отвiр з розтрубом, закрiпленим на зовнiшнiй поверхнi, утворюючи з коробом рухо мої секцiї роз'ємний димохiд. (19) Винахiд вiдноситься до побутової те хнiки i може знайти застосування для приготування їжi, наприклад, для свiйських тва рин. Вiдома похiдна пiч (див. заявку ФРН ном. 3128298, кл. F 24 C 1/16, 1983 р.), що мiстить корпус з отворами для виходу димових га зiв у вер хнiй частинi бокової поверхнi, котел, розмiще ний у верхнiй части нi корпусу, i топку, розмiщену в нижнiй частинi корпусу. Вiдома також похiдна пiч (див. патент СРСР ном. 1779284, кл. F 24 C 1/16, 1992 р.), що мiстить корпус, що складається з верхньої рухомої секцiї, виконаної у виглядi котла, i нижньої нерухомої секцiї, виконаної у виглядi топки, рухо ма секцiя включає у вер хнiй части нi кришку з можливiстю її вiдкривання i отвiр для виходу ди мових газiв у верхнiй части нi бокової поверхнi, а в нижнiй частинi включає дно i спирається на нижню секцiю. Недолiком вiдомої похiдної печi є те, що вмiщуюче котла необхiдно добувати за допомогою допомiжної мiсткостi, наприклад, черпака з наступним переливом в попередньо встановлену переносну мiсткiсть, що погiршує зручнiсть експлуа тацiї i вимагає наявностi до помiжного пристосування. Крiм того, наявнiсть горизонтального дна котла не забезпечує в часi рiвномiрного нагрiван C2 ____________________ 32424 При порiвняннi з вiдомою запропонована похiдна пiч забезпечує рiвномiрне нагрiвання в часi вмiщуючого котла з наступ ним добуванням вмiщуючого котла без допомiжного пристосування, забезпечуючи пiдвищення зручностi ефективностi експлуа тацiї. На фiг. 1 зображено обладнання, в положеннi приготування їжi; на фiг. 2 – те ж, в положеннi вивантажування їжi. Похiдна пiч мiстить корпус, який складається з верхньої рухо мої секцiї 1, виконаної у виглядi котла, яка спирається на нижню нерухо му секцiю 2, ви конану у виглядi топки, з можливiстю повороту рухомої секцiї 1 навкруги шарнiрної осi 3 в вертикальнiй площинi вiдносно нерухо мої секцiї 2. Зверху рухо ма секцiя 1 закривається кришкою 4 з рукояткою 5, з можливiстю повороту навкруги шарнiрної осi 6 у вертикальнiй площи нi вiдносно рухомої секцiї 1. Передня бокова стiнка рухо мої секцiї 1 з боку повороту вк лючає лiтник 7, а задня бокова стiнка рухо мої секцiї 1 включає короб 8, який разом з отвором 9 i розтрубом 10, виконаними на заднiй боковiй стiнцi нерухо мої секцiї 2, утворюють роз'ємний димохiд. На боковiй стiнцi нерухомої секцiї 2 змонтованi дверцi 11 для завантажування твердого палива. Дно нерухо мої секцiї 2 виконано з отворами (на кресленнi не показано) для створення тяги i видалення попелу з пiчного вiддiлення за допомогою висувного пiддону 12, який встановлюється пiд дном нерухомої секцiї 2. Дно рухомої секцiї 1 виконано похи лим в бiк повороту для збiльшення площi прогрiвання вмiщуючого котла знизу, отже, для скорочення часу нагрiвання останнього. Крiм того, дно рухо мої секцiї 1 виконано похи лим в бiк повороту для полегшення повороту рухо мої секцiї 1 навкруги шарнiрної осi 3 при виванта жуваннi вмiщуючого котла, оскiльки центр ваги вмiщуючого котла рухо мої сек цiї 1 змiщуєть ся в бiк лiтника 7, тобто в бiк повороту, що пiдвищує зручнiсть експлуа тацiї. Короб 8 роз'ємного димохо ду змонтований на заднiй стiнцi рухо мої секцiї 1 для забезпечення додаткового пiдiгрiвання вмiщуючого котла в процесi нагрiвання випускними газами. Похiдна пiч працює наступ ним чином. Для вивантажування приготовленого вмiщуючого котла необхiдно, притримуючи за рукоятку 5, повернути рухому секцiю 1 у верти кальнiй площинi навкруг шарнiрної осi 3 одночасно повертаючи кришку 4 навкруг шарнiрної осi 6 вiдносно рухомої секцiї 1 i виванта жити вмiщуюче котла за допомогою лiтника 7 в попередньо приготовлену мiсткiсть (на кресленнi не показано) (див. фiг. 2). Нерухо ма секцiя 2 у верхнiй частинi виконана порожнинною, що забезпечує як пiдвищен ня прогрiвання похи лого дна котла рухомої секцiї 1, так i економiю металу. Для бiльш ефективного використання теплової енергiї в процесi варiння їжi, стiнки пiчного вiддiлення нерухомої секцiї 2 i стiнки котла рухомої секцiї 1 можуть бути ви конанi подвiйними з азбестовою прокладкою. Таким чином, запропонована конструкцiя похiдної печi забезпечує приготування їжi для свiйських тварин безпосередньо в одному обладнаннi, забезпечуючи ефективнiсть нагрiвання вмiщуючого котла з максимальним використанням теплової енергiї за рахунок похилого дна котла i роз'ємного димоходу, сприятливому додатково му пiдiгрiванню вмiщуючого котла випускними газами, а також пiдвищує зручнiсть експлуа тацiї при вивантажуваннi їжi з меншими фiзичними затратами за рахунок змiще ного центру ва ги маси вмiщуючого котла в бiк повороту останнього. Фіг. 1 2 32424 Фіг. 2 Тираж 50 екз. Відкрите акціонерне товариство «Патент» Україна, 88000, м. Ужгород, вул. Гагаріна, 101 (03122) 3 – 72 – 89 (03122) 2 – 57 – 03 3 32424 4
ДивитисяДодаткова інформація
Назва патенту англійськоюCamp furnace
Автори англійськоюKhudolii Oleksandr Ivanovych
Назва патенту російськоюПоходная печь
Автори російськоюХудолий Александр Иванович
МПК / Мітки
МПК: F24C 1/00
