Торкретмасса для смолоскипного торкретування
Номер патенту: 2150
Опубліковано: 26.12.1994
Автори: Носов Константин Григорович, Кочевенко Іван Іванович, Порхун Валентин Гаврилович, Штепа Євгеній Дмитрович, Шаповал Георгій Лук'янович, Кукурузняк Іван Савич, Моісєєнко Валерій Дмитрович, Долженков Федір Єгорович
Формула / Реферат

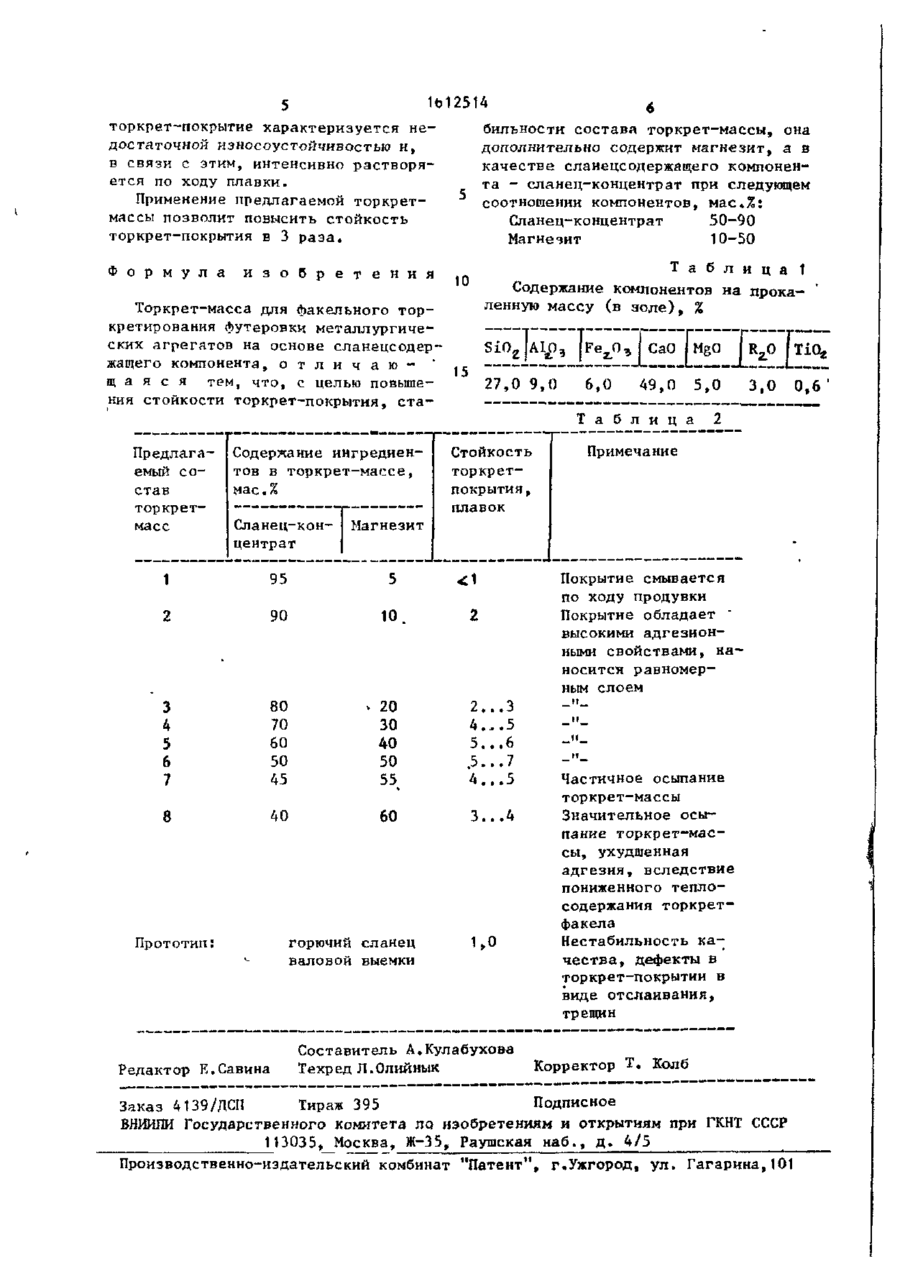

Торкрет-масса для факельного торкретирования футеровки металлургических агрегатов на основе сланецсодержащего компонента, отличающаяся тем, что, с целью повышения стойкости торкрет-покрытия, стабильности состава торкрет-массы, она дополнительно содержит магнезит, а в качестве сланецсодержащего компонента — сланец-концентрат при следующем соотношении компонентов, мас.%:
сланец-концентрат 50—90
магнезит 10—50.
Текст

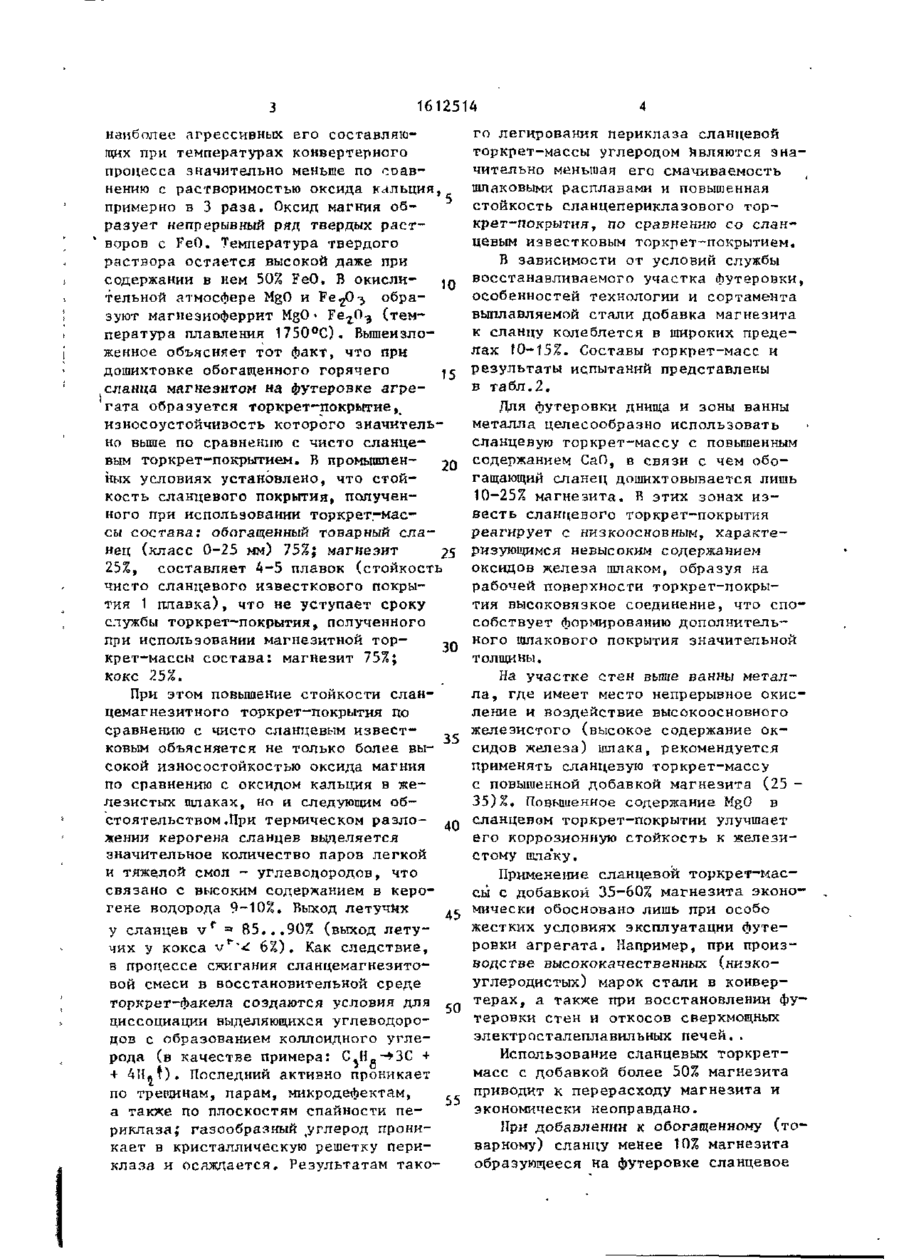

Изобретение относится к о г н е Изобретение относится к огнеукорной промышленности, преимущественно к торкрет-массам для факельного т о р кретирования. Цель изобретения - повышение с т о й кости торкрет-покрытия. Добытая горная масса сланца в а л о вой выемки подвергается обогащению, которое состоит в частичном удалении из нее известняковой породы, например, методом отсадки Wut в тяжелых с р е д а х . В р е з у л ь т а т е обогащения горной массы сланца валовой выемки получают с л а нец-концентрат (товарный сланец) со значительно более стабильным составом минеральной части по сравнению с и с ходной горной массой валовой выемки. Так, в товарном сланце класса (25 125) мм ( 0 - 2 5 ) мм пределы к о л е б а ния содержания СаО не более 2%. Средний химический состав минеральной ч а с ти товарных сланцев 45-90 упорной промышленности, преимущественно к торкрет-массам для ф а к е л ь ного торкретирования футеровки металлургических а г р е г а т о в . Цель и з о б р е т е ния - повышение стойкости т о р к р е т покрытия. Торкрет-масса для факельного торкретирования футеровки металлургических а г р е г а т о в содержит с л е д у ющие компоненты, мас.%: с л а н е ц - к о н центрат 50-90; магнезит 10-50. Сланцевое торктет-покрытие равномерным слоем наносят на поверхность цилиндрич е с к о й , конической частей футеровки к о н в е р т е р а . Стойкость торкрет-покрытия с о с т а в л я е т 2-7 плавок» 2 т а б л . бассейна ( э с т о н с к о е и ленинградское месторождения) приведены в т а б л . 1 . Из т а б л . 1 видно, что обогащенный^ товарный сланец содержит в среднем 49% оксида к а л ь ц и я , в то время как содержание СаО в сланце валовой выемки 60-65% (в золе сланцев Сирийского месторождения СаО « 7 9 , 8 % ) , и в связи с этим имеет более низкую температуру плавления золы у і С^^ПЛЧ ских а г р е г а т о в на о с н о в е с л а н е ц с о д е р жащего к о м п о н е н т а , о т л и ч а ю ' щ а я с я тем, ч т о , с целью повышения стойкости торкрет-покрытия, с т а бильности состава торкрет-массы, она дополнительно содержит ічагкезит, а в качестве сланецсодержащего компонента - сланец-концентрат при следующем соотношении компонентов, мас.%: Сланец-концентрат 50-90 Магнезит 10-50 Т а б л и ц а 1 Содержание компонентов на прокаленную массу (в золе), % 10 i \ i ' t і rt^ryjaannn Г 1 S Ґ— , 1 j . — Т а б л и ц а Предлагаемый состав Содержание ингредиентов в торкрет-массе, мас.% Стойкость торкретпокрытия, торкретмасс ~ 1 Сланец-кон- | Магнезит центрат 2 Примечание плавок I
ДивитисяДодаткова інформація
Назва патенту англійськоюGun mixture for torch gunning
Автори англійськоюMoiseenko Valerii Dmytrovych, Dolzhenkov Fedir Yehorovych, Nosov Konstantyn Hryhorovych, Shtepa Yevhenii Dmytrovych, Kukuruzniak Ivan Savych, Shapoval Heorhii Lukiianovych, Porkhun Valentyn Havrylovych, Kochevenko Ivan Ivanovych
Назва патенту російськоюТоркрет-масса для факельного торкретирования
Автори російськоюМоисеенко Валерий Дмитриевич, Долженков Федор Егорович, Носов Константин Григорьевич, Штепа Евгений Дмитриевич, Кукурузняк Иван Савич, Шаповал Георгий Лукьянович, Порхун Валентин Гаврилович, Кочевенко Иван Иванович
МПК / Мітки
МПК: C04B 35/515, C04B 35/66
Мітки: смолоскипного, торкретмасса, торкретування
Код посилання
<a href="https://ua.patents.su/4-2150-torkretmassa-dlya-smoloskipnogo-torkretuvannya.html" target="_blank" rel="follow" title="База патентів України">Торкретмасса для смолоскипного торкретування</a>
Маса для виготування абразивного інструменту
Номер патенту: 1139
Опубліковано: 30.12.1993
Автори: Єременко Іван Євсійович, Васильєв Микола Григорович, Аврашкевич Юрій Давидович, Сотніков Генріх Олександрович, Хімченко Юрій Іванович, Белікович Володимір Михайлович
МПК: C08K 3/34, C08K 9/00, C08L 61/00, C08K 3/16, C08J 5/14
Мітки: виготування, інструменту, абразивного, маса
Формула / Реферат:
Формула изобретенияМасса для изготовления абразивного инструмента, включающая абразивное зерно, жидкий бакелит, пульвербакелит, криолит и добавку, отличающаяся тем, что, с целью повышения износостойкости инструмента и снижения токсичности, масса в качестве добавки содержит каолин, модифицированный метилдиэтилалкокси-метиламмонийметилсульфатом при следующем соотношении компонентов, вес.ч.: Абразивное зерно ...
Спосіб захисту футеровки від зносу у процесі плавлення сталі у кисневому конверторі
Номер патенту: 941
Опубліковано: 15.12.1993
Автори: Літвінов Леонід Федорович, Борисов Юрій Миколайович, Авер'янов Олексій Венедиктович, Терзіян Сергій Павлович, Перегудов Олексій Спиридонович, Димченко Євген Миколайович, Козаков Олексій Олексійович, Оробцев Юрій Вікторович, Мастицький Анатолій Іванович
Мітки: процесі, зносу, кисневому, спосіб, захисту, плавлення, сталі, конверторі, футеровки
Формула / Реферат:
Формула изобретенияСпособ защиты футеровки от износа в процессе выплавки стали в кислородном конвертере, включающий ввод извести и углеродсодержащего материала по ходу продувки, отличающийся тем, что, с целью повышения стойкости футеровки, известь и углеродсодержащий материал вводят порциями в периоды 20-30% и 60-80% продолжительности продувки с интервалом между ними 0,1-0,3 от продолжительности продувки, при этом вес каждой порции...
Суспендуюча композиція емалевих силікатних шлікерів
Номер патенту: 1434
Опубліковано: 25.03.1994
Автори: Вихованець Олександр Федорович, Шпак Анатолій Лукич, Гванов Микола Васильович
МПК: C03C 8/16
Мітки: шлікерів, суспендуюча, емалевих, композиція, силікатних
Формула / Реферат:
Суспендирующая композиция эмалевых силикатных шликеров, включающая глинистый компонент, буру и воду, отличающаяся тем, что, с целью повышения седиментационной устойчивости шликера с высоким содержанием кремнезем-содержащего компонента и качества покрытия, она содержит в качестве глинистого компонента черкасский бентонит и дополнительно содержит алюмоаэросил или титаноаэросил при следующем соотношении компонентов, мае,ч:черкасский...
Конвертор для донного продування
Номер патенту: 2376
Опубліковано: 26.12.1994
Автор: Конрад Граф
МПК: F27D 23/00, C21C 5/46
Мітки: конвертор, донного, продування
Формула / Реферат:
Конвертер для донной продувки, содержащий металлический кожух и днище, футеровку, состоящую из рабочего и арматурного слоев, выполненных из огнеупорного кирпича, подводящую трубу и соединенные с ней четыре распределительные трубы, установленные в выемках под них в кирпиче футеровки, при этом трубы имеют длину, равную сумме толщин арматурного и рабочего слоев, сечение части распределительных труб в арматурном слое выполнено круглым, а в...
Шихта для виготовлення високоглиноземистих вогнетривів
Номер патенту: 423
Опубліковано: 30.04.1993
Автори: Малишев Ігор Петрович, Білокрис Галина Олександрівна, Троян Валерій Данилович, Шаповалова Тетяна Федорівна
МПК: C04B 35/18, C04B 35/01, C04B 35/04
Мітки: шихта, вогнетривів, високоглиноземистих, виготовлення
Формула / Реферат:
Шихта для изготовления высокоглиноземистых огнеупоров, включающая Муллитокорундовый шамот, связующее и смесь совместного помола глинистого компонента и муллитокорундового шамота, отличающаяся тем, что смесь совместного помола дополнительно содержит магнийсодержащий компонент, а в качестве глинистого компонента - каолин при следующем соотношении. мас.%: Каолин 23-27 Магнийсодержащий компонент ...
Попередній патент: Пристрій для захисту елементів батареї від глибокого розряду
Наступний патент: Регулятор температури
Випадковий патент: Спосіб керування технологічним процесом пророщування зерна закритого циклу на хлібопекарському підприємстві
