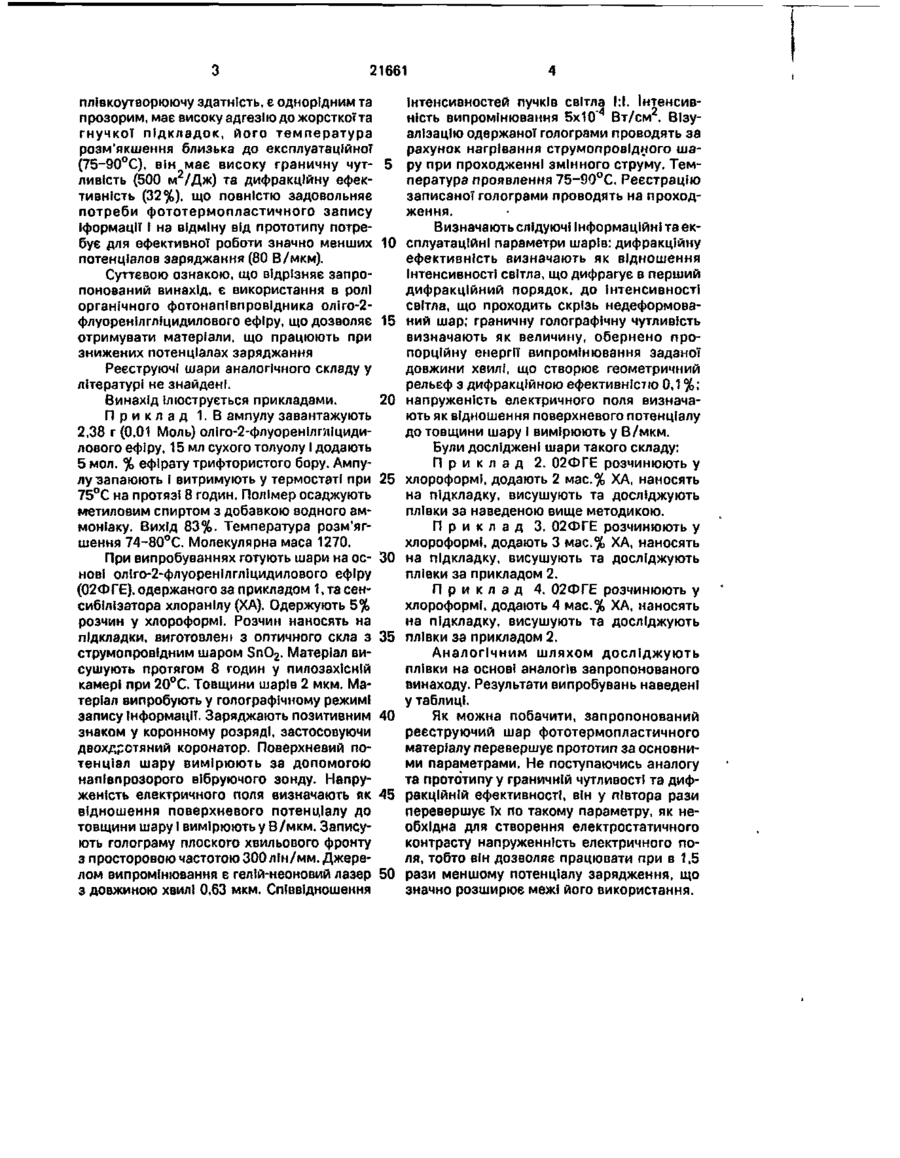

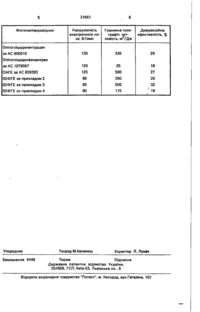

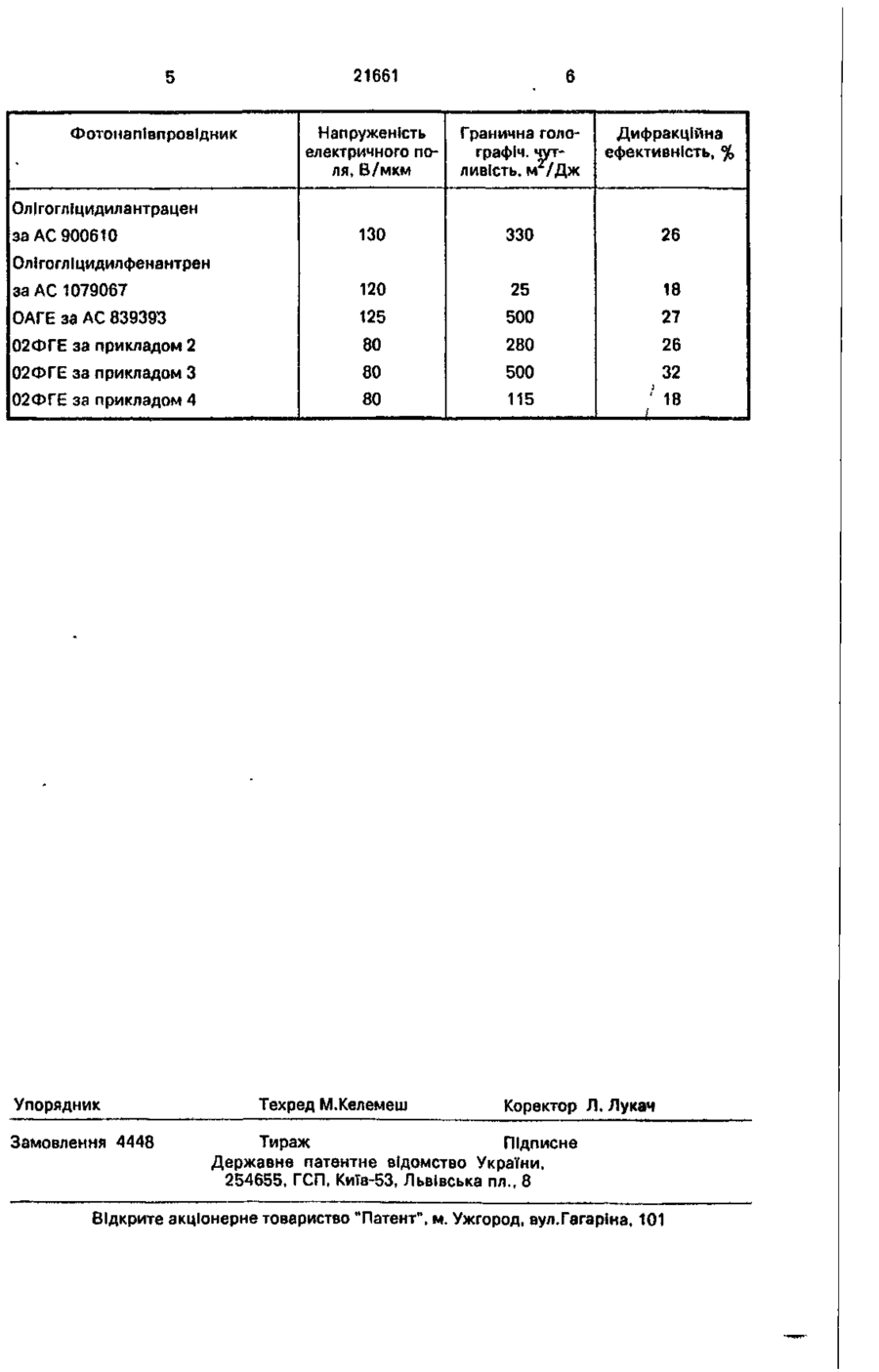

Реєструючий шар фототермопластичного матеріалу

Реєструючий шар фототермопластичного матеріалу, який складається з органічного фототєрмопластика та сенсибілізатора, який в і д р і з н я є т ь с я тим, що він містить органічний фототермопластик - оліго-2-флуоренілгліцидиловий ефір загальної формули £он- СНг -о} СН де п - 5,6 та сенсибілізатор хлораніл при слідуючих співвідношеннях компонентів, мас.%: Фототермопластик 96-97 Сенсибілізатор 3-4 З С > ю Винахід стосується фототермопластичного запису інформації і може бути застосований у електрофотографії та голографії. Відомі реєструючі шари, де як органічні фотопровідники використовуються олігомери, що містять антрацен [Авт. св. № 900610] та фенантрен [Авт. св. № 1079067]. Найбільш близьким з відомих у літературі є полІ-9-антраценІлгліцидиловий ефір (ОАГЕ) [Авт. св. № 839393]. В основу винаходу покладене завдання створити фототермопластичний матеріал з поліпшеними експлуатаційними властивостями, зокрема зі зменшеними потенціалами заряджання світлочутливих шарів для одержання необхідної величини електростатичного контрасту. Покладене завдання вирішується використанням реєструючого шара фототермо пластичного матеріалу, що складається з органічного фототєрмопластика - оліго-2-флуоренілгліцидилового ефіру загальної формули: де п * 5, 6, та сенсибілізатору хлоранілу. Запропонований як органічний фотонапівпровідник олігомер має високу 21661 плівкоутворюючу здатність, є однорідним та прозорим, має високу адгезію до жорсткої та гнучкої підкладок, його температура розм'якшення близька до експлуатаційної (75-90°С), він має високу граничну чут- 5 ливість (500 м2/Дж) та дифракційну ефективність (32%), що повністю задовольняє потреби фототермопластичного запису Іформації і на відміну від прототипу потребує для ефективної роботи значно менших 10 потенціалов заряджання (80 В/мкм). Суттєвою ознакою, що відрізняє запропонований винахід, є використання в ролі органічного фотонапівпровідника оліго-2флуоренілгліцидилового ефіру, що дозволяє 15 отримувати матеріали, що працюють при знижених потенціалах заряджання Реєструючі шари аналогічного складу у літературі не знайдені. Винахід ілюструється прикладами. 20 П р и к л а д 1. В ампулу завантажують 2,38 г (0,01 Моль) оліго-2-флуоренілґліцидилового ефіру, 15 мл сухого толуолу і додають 5 мол. % ефірату трифтористого бору. Ампулу запаюють і витримують у термостаті при 25 75°С на протязі 8 годин. Полімер осаджують метиловим спиртом з добавкою водного аммоніаку. Вихід 83%. Температура розм'ягшення 74-80°С. Молекулярна маса 1270. При випробуваннях готують шари на ос- ЗО нові оліго-2-флуоренілгліцидилового ефіру (02ФГЄ), одержаного за прикладом 1, та сенсибілізатора хлоранілу (ХА). Одержують 5% розчин у хлороформі. Розчин наносять на підкладки, виготовлені з оптичного скла з 35 струмопровідним шаром SnQ2. Матеріал висушують протягом 8 годин у пилозахісній камері при 20°С. Товщини шарів 2 мкм. Матеріал випробують у голографічному режимі запису Інформації. Заряджають позитивним 40 знаком у коронному розряді, застосовуючи двохдрстяний коронатор. Поверхневий потенціал шару вимірюють за допомогою напівпрозорого вібруючого зонду. Напруженість електричного поля визначають як 45 відношення поверхневого потенціалу до товщини шару і вимірюють у В/мкм. Записують голограму плоского хвильового фронту з просторовою частотою 300 лін/мм. Джерелом випромінювання є гелій-неоновий лазер 50 з довжиною хвилі 0,63 мкм. Співвідношення інтенсивностей пучків світла 1:1. Інтенсивність випромінювання 5x10"4 Вт/см2. Візуалізацію одержаної голограми проводять за рахунок нагрівання струмопровідного шару при проходженні змінного струму. Температура проявлення 75-90°С. Реєстрацію записаної голограми проводять на проходження. Визначають слідуючі інформаційні та експлуатаційні параметри шарів: дифракційну ефективність визначають як відношення Інтенсивності світла, що дифрагує в перший дифракційний порядок, до Інтенсивності світла, що проходить скрізь недеформований шар; граничну голографічну чутливість визначають як величину, обернено пропорційну енергії випромінювання заданої довжини хвилі, що створює геометричний рельєф з дифракційною ефективністю 0,1 %; напруженість електричного поля визначають як відношення поверхневого потенціалу до товщини шару І вимірюють у В/мкм. Були досліджені шари такого складу: П р и к л а д 2. 02ФГЕ розчинюють у хлороформі, додають 2 мас.% ХА, наносять на підкладку, висушують та досліджують плівки за наведеною вище методикою. П р и к л а д 3. 02ФГЕ розчинюють у хлороформі, додають 3 мас.% ХА, наносять на підкладку, висушують та досліджують плівки за прикладом 2. П р и к л а д 4, 02ФГЕ розчинюють у хлороформі, додають 4 мас.% ХА, наносять на підкладку, висушують та досліджують плівки за прикладом 2. Аналогічним шляхом досліджують плівки на основі аналогів запропонованого винаходу. Результати випробувань наведені у таблиці. Як можна побачити, запропонований реєструючий шар фототермопластичного матеріалу перевершує прототип за основними параметрами. Не поступаючись аналогу та прототипу у граничній чутливості та дифракційній ефективності, він у півтора рази перевершує їх по такому параметру, як необхідна для створення електростатичного контрасту напруженність електричного поля, тобто він дозволяє працювати при в 1,5 рази меншому потенціалу зарядження, що значно розширює межі його використання. 21661 Напруженість електричного поля, В/мкм Гранична голографіч. чутливість, м /Дж Дифракційна ефективність, % за АС 900610 Олігогліцидилфенантрен 130 330 26 за АС 1079067 120 25 18 ОАГЕ за АС 839393 125 500 27 02ФГЕ за прикладом 2 80 280 26 02ФГЕ за прикладом 3 80 500 32 02ФГЕ за прикладом 4 80 115 ' 18 Фотонапівпровідник Олігогліцидилантрацен Упорядник Замовлення 4448 Техред М.Келемеш Коректор Л. Лукач Тираж Підписне Державне патентне відомство України, 254655, ГСП, Київ-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.Гагаріна, 101
