Колосниковий охолоджувач для гранульованого матеріалу

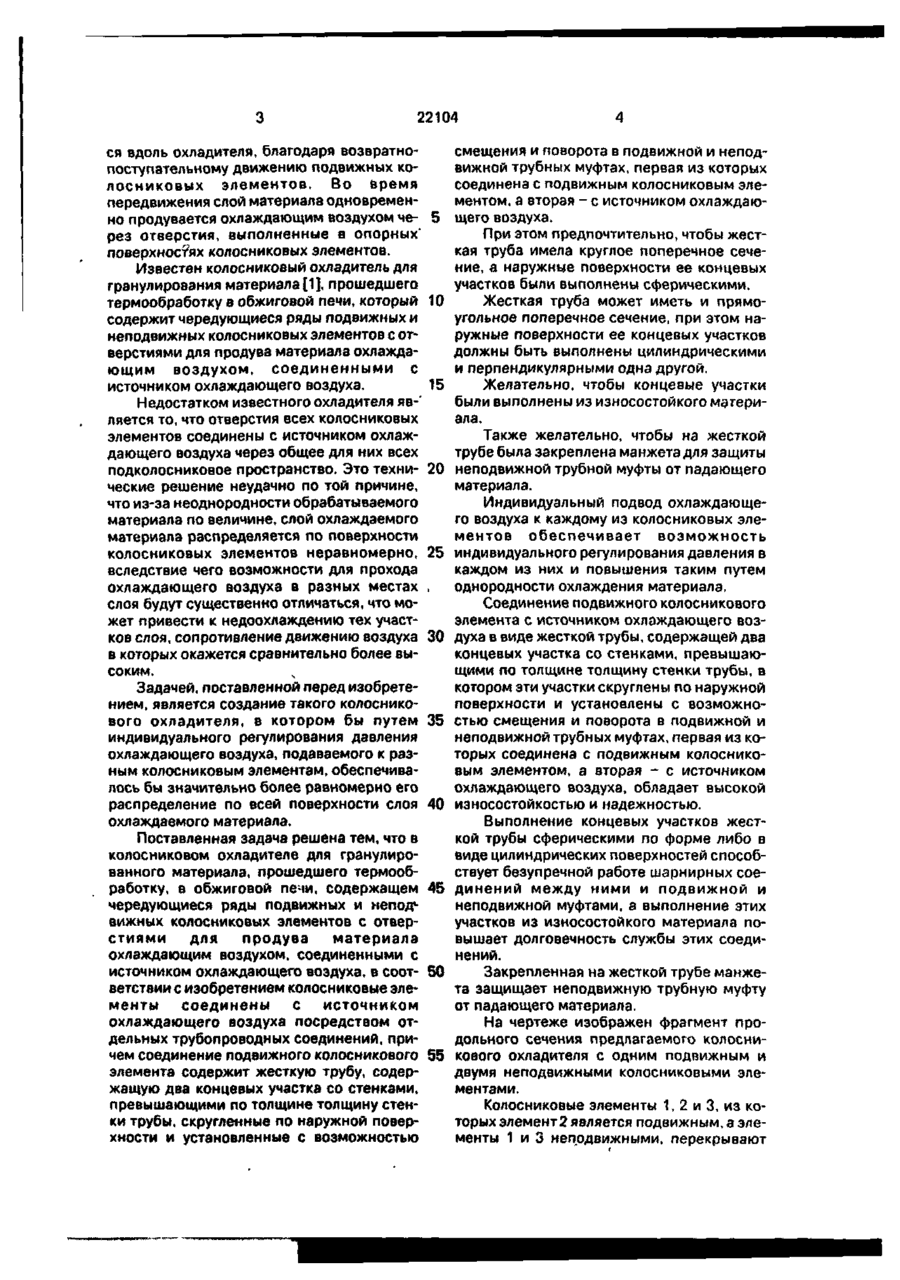

1. Колосниковый охладитель для гранулированного материала, подвергаемого термообработке в обжиговой печи, содержащий чередующиеся ряды подвижных и неподвижных колосниковых элементов с отверстиями для продува материала охлаждающим воздухом, соединенными с источником охлаждающего воздуха, о т л и чающийся тем, что колосниковые элементы соединены с источником охлаждающего воздуха посредством отдельных трубопроводных соединений, причем соединение подвижного колосникового элемента содержит жесткую трубу, содержащую два концевых участка со стен ками, превышающими по толщине толщину стенки трубы, скругленные по наружной поверхности и установленные с возможностью смещения и поворота в подвижной и неподвижной трубных муфтах, первая из которых соединена с подвижным колосниковым элементом, а вторая - с источником охлаждающего воздуха, 2 Колосниковый охладитель по п. 1, о тл и ч а ю щ и й с я тем, что жесткая труба имеет круглое поперечное сечение, а наружные поверхности ее концевых участков выполнены сферическими. 3. Колосниковый охладитель по п. 1, о тл и ч а ю щ и й с я тем, что жесткая труба имеет прямоугольное поперечное сечение, а наружные поверхности ее концевых участков выполнены цилиндрическими и перпендикулярны одна другой. 4 Колосниковый охладитель по пп. 1, 2 или 3, о т л и ч а ю щ и й с я тем, что концевые участки выполнены из износостойкого материала. 5 Колосниковый охладитель по любому из предыдущих пунктов, о т л и ч а ю щ и й с я тем, что на жесткой трубе закреплена манжета для защиты неподвижной трубной муфты от падающего материала. С > ю м о О Изобретение относится к колосниковому охладителю с чередующимися рядами подвижных и неподвижных колосниковых элементов, используемому для охлаждения гранулированного материала, прошедшего термообработку в обжиговой печи, например во вращающейся обжиговой печи. При использовании совместно с вращающейся обжиговой печью колосниковый охладитель устанавливается на ее разгрузочном конце и служит для приема выгружаемого из нее горячего материала, который распределяется по колосниковой поверхности в виде слоя и транспортирует 22104 ся вдоль охладителя, благодаря возвратнопоступательному движению подвижных колосниковых элементов. Во время передвижения слой материала одновременно продувается охлаждающим воздухом че- 5 рез отверстия, выполненные в опорных поверхностях колосниковых элементов. Известен колосниковый охладитель для гранулирования материала [1]. прошедшего термообработку в обжиговой печи, который 10 содержит чередующиеся ряды подвижных и неподвижных колосниковых элементов с отверстиями для продува материала охлаждающим воздухом, соединенными с источником охлаждающего воздуха. 15 Недостатком известного охладителя яв-' ляется то, что отверстия всех колосниковых элементов соединены с источником охлаждающего воздуха через общее для них всех подколосниковое пространство. Это техни- 20 ческие решение неудачно по той причине, что из-за неоднородности обрабатываемого материала по величине, слой охлаждаемого материала распределяется по поверхности колосниковых элементов неравномерно, 25 вследствие чего возможности для прохода охлаждающего воздуха в разных местах , слоя будут существенно отличаться, что может привести к недоохлаждению тех участков слоя, сопротивление движению воздуха 30 в которых окажется сравнительно более высоким. Задачей, поставленной перед изобретением, является создание такого колосникового охладителя, в котором бы путем 35 индивидуального регулирования давления охлаждающего воздуха, подаваемого к разным колосниковым элементам, обеспечивалось бы значительно более равномерно его распределение по всей поверхности слоя 40 охлаждаемого материала. Поставленная задача решена тем, что в колосниковом охладителе для гранулированного материала, прошедшего термообработку, в обжиговой печи, содержащем 45 чередующиеся ряды подвижных и непод*вижных колосниковых элементов с отверстиями для продува материала охлаждающим воздухом, соединенными с источником охлаждающего воздуха, в соот- 50 ветствии с изобретением колосниковые элементы соединены с источником охлаждающего воздуха посредством отдельных трубопроводных соединений, причем соединение подвижного колосникового 55 элемента содержит жесткую трубу, содержащую два концевых участка со стенками, превышающими по толщине толщину стенки трубы, скругленные по наружной поверхности и установленные с возможностью смещения и поворота в подвижной и неподвижной трубных муфтах, первая из которых соединена с подвижным колосниковым элементом, а вторая - с источником охлаждающего воздуха. При этом предпочтительно, чтобы жесткая труба имела круглое поперечное сечение, а наружные поверхности ее концевых участков были выполнены сферическими. Жесткая труба может иметь и прямоугольное поперечное сечение, при этом наружные поверхности ее концевых участков должны быть выполнены цилиндрическими и перпендикулярными одна другой. Желательно, чтобы концевые участки были выполнены из износостойкого материала. Также желательно, чтобы на жесткой трубе была закреплена манжета для защиты неподвижной трубной муфты от падающего материала. Индивидуальный подвод охлаждающего воздуха к каждому из колосниковых элементов обеспечивает возможность индивидуального регулирования давления в каждом из них и повышения таким путем однородности охлаждения материала. Соединение подвижного колосникового элемента с источником охлаждающего воздуха в виде жесткой трубы, содержащей два концевых участка со стенками, превышающими по толщине толщину стенки трубы, в котором эти участки скруглены по наружной поверхности и установлены с возможностью смещения и поворота в подвижной и неподвижной трубных муфтах, первая из которых соединена с подвижным колосниковым элементом, а вторая - с источником охлаждающего воздуха, обладает высокой износостойкостью и надежностью. Выполнение концевых участков жесткой трубы сферическими по форме либо в виде цилиндрических поверхностей способствует безупречной работе шарнирных соединений между ними и подвижной и неподвижной муфтами, а выполнение этих участков из износостойкого материала повышает долговечность службы этих соединений. Закрепленная на жесткой трубе манжета защищает неподвижную трубную муфту от падающего материала. На чертеже изображен фрагмент продольного сечения предлагаемого колосникового охладителя с одним подвижным и двумя неподвижными колосниковыми элементами. Колосниковые элементы 1, 2 и 3. из которых элемент 2 является подвижным, а элементы 1 и 3 неподвижными, перекрывают Ю І l eH|dejBji/Aa ' w '„хнэхеи,, oaiowdeaoi анйаноіїіие 8 "i/u еляоеіачі/ 1С9-э'.и>} 'U3J *999fr92 oaiowot/ia энхнэхеи 69И? ИННЭ1/801лШ£ OJOHHЭЖЖO1O 9OHH8i/rnnwodu n эoннэжol^t/odu wdoeee eadan «ooj9imcHeunoodu ei/end -aiew Oi9ht$doj i o £ i ЛіфЛю CHAHgAdi снАнжиа -ї/оиан іаеїпиїтшє gt еіажнем >1ея bwada o i 9 '91 и frl aoMJLoehAxneatiHO)! хи винані/оиіяа имиюоннэдоэо имічннезиио иэхэ -еаиьэиээдо СІ, gAdi bHH9tn9wad9u OJOHRI/9I -ИЭОНЮ и eiodoaou яюонжомєоа xndoioM a '2t ^инаниіґаоо 9іянжиаїґои egdah g июоиои anhiCMAaioiaaiooo a exAtfeoa Оіа^псяеіґжеихо аинаї/иЛізои aoHtiogadauoag єн іаииі/а єн 2 aoiH9W9ire хіяаоминзоі/ох хіянжиаїґои эин ьоио хемюеьА хээа єн аин9Ї/же»/хо aondawoHaed OJO и euendaiew 4ioowaeaAt/go tieHdewoHaed кэхэеа -иьэиээдо ojah aieiqi/Arad a 'xeitfawai/e х»яв -оминэоиом хээа ов exAtfeoa оюїпснеижеихо ьинаі/aetf anHeaodwi/Ajad tsointt -oaodu aiDt/ado хпнюэаеи nhiowou ndu ьиэ± -ntfet/xo оіоао>іинооі/о)і Mioged «wada og wojAdt/ енїґо Mw«HdKi/A)iwtfH9ud9u 'HW«±DOHxd9aou имиюаьийНниі/иТі іянаьин -edjo Hodoio xadnidh э lAtfAg и^іоеьА aneaVi -HOM 99 ЭеьАиО МОІ.Є Q ЭИНЭНЭЭ 90Hh9d9U0U 90Hiedt/Ba>« 0HH9Bi09tTlAwH9du ЭОН -яі/ojAowudu и «иэучи лэжои с і egAdi ьеаіз Э - Ж X I 9gAdi єн ионнэииэйиее 91 «іажнеїлі ntnowou vidu euendaiew ojahbdoj OiaYnoietfeu ээн єн нмнеіїеиои i o енаіпиИіеє '6 awed єн 'ц єіфЛілі 0£ -OHxdaaou имияээьийэфэ ижАйенз іянаьин -ed-io gt и t?!, иххзеьА аіяааїінои ээ в 'эинэьээ aoHh9d9uou aot/jAda xaawn £j, egAdx иеихээж 6 9wed єн - Bedoxa e '2 9XH9wat/e woao>» -ИН301/0Х єн eHoi/ugdaee xradoxoa єи Beadau 32 '2.1 и 9L xexфAw xrangAdx xAatf a exodoaou и нинэУпэиэ сняхзонжомєоа з эпннэкаонехэА 'ЗІ и t^l е)іхзвьА хіяааТпноя eatf (иАїлоююи '£t AgAdx смА^хзэж xижdэtґoэ z\ эинэниУэоэ it/aooojo>tgHj woax3tfad3ou 0 2 - Z хнэмэие инаоминооиом у п н ж и в ї / -OU Є ' I I и 01 ИИН9НИ\Ї9ОЗ ХИМХЭЭЖ W08X3 -t/9d3ou б wwed сняхзоі/ou з ганэни^эоэ £ и і, raiH9W9ire аіяаоминзоі/ом аіянжиаіґоидн (неєвмои эй джахгіаь єн) ехАУєоа OJЭl^ПCHetJ'жel/XO WO»MHhOX3H З ИОННЭН -Htf903 '«i/axnt/ei/xo б rawed ихзоі/ои єи аох -намаї/є хіяаоминзоі/ои д ихзоі/ou eadah хин a ojaftioieuAx3ou 'exAt/eoa олэ\т\о\еМжеико ettoxodu nutf 1 июнихэйэахо іянеа -odиdoфdэu aoxnawai/e хгяаоминзоі/ох ихзон -xdaaou аинхгіад g no»i/adx3 онеєемои хея 'oaedueH еааі/з nxsoHxdaaou иоаохинзоі/ом ou b3xaeiTjawadau g i/endaxew Иіяиаей'жєі/хо 2 ехнамаї/є О-іоаохинзоі/ох OJOH -жиаіїои оіинажиаїґ Awo>iex Bdetfojet/g > иоя -i/adx3 иониоа^ онеєехои мем 't/adaua-t/eea ОІЯХЗОНЖОИБОВ xaet/ei/go a иRннэжououэed '2 хнаиаі/є ИІЯН їліодозоиз wwHxsaaeM ejAdtf jAdt/
