Охолоджувач

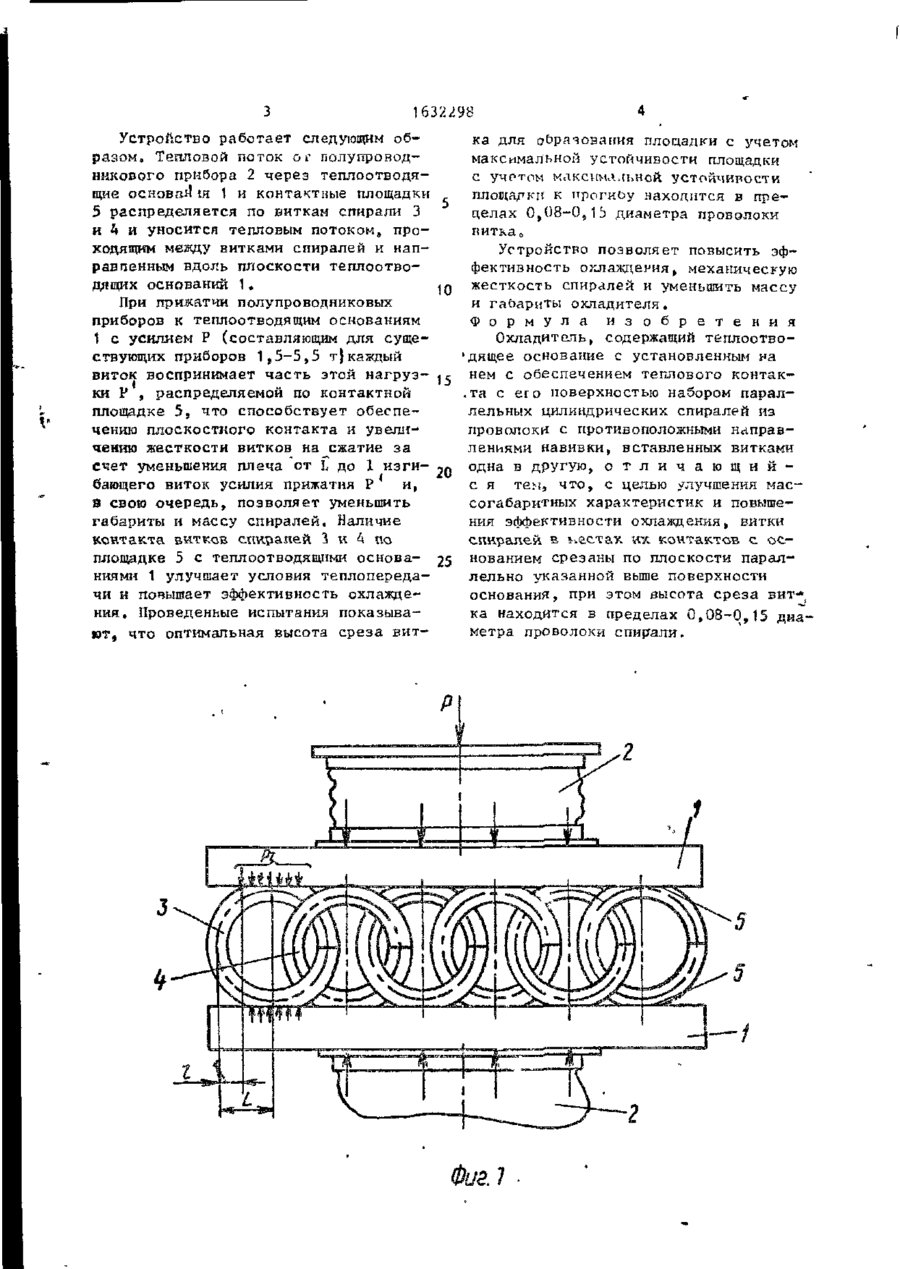

Изобретение относится к теплообменным устройствам и может Ьыть применено для охлаждения полупроводниковых приооров. Цель изобретения - снижение гаоаритов и массы охладителя при повышении эффективности охлаждения - достигается тем» что в охладителе, к плоскости теплопроводящего основания которого прижат ^абор параллельных цилиндрических спиралей с разными направлениями навивки:, вставленных витками одна в другую^ витки в местах их контакта с основанием срезаны с образованием плоскости, 2 ил. СО с Изобретение относится к теплообменным устройствам для охлаждения полупроводниковых приборов, Цель изобретения - снижение массы и габаритов охладителя при одновременном повышении эффективности охлаждения . Цель достигается тем» что в охладителе, к плоскости теплоотводящего основания которого прижат набор параллельных циклических спиралей с разными направлениями навивки, встав ленных витками одна в другую, витки в местах их контакта с основанием срезаны с образованием плоскости, что о&еспечивает при контакте практи чески всех витков распределение нагрузки усилия прижатия на каждый виток по плоіцади я уменьшает плечо изгибающего момента этой нагрузки на 8-91 виток, что позволяет выполнить витки из проволоки меньшего сечения и с меньшим диаметром навивки. При этом наличие плоскостного контакта всех витков с теплоотводящим основанием повышает эффективность охлаждения. На фиг.1 показан охладитель, общий вид; на фиг.2 - то же, вид сверху. Охладитель содержит теплоотводя'щие основания 1 для установки на них полупроводниковых приборов 2t спирали 3 и 4 правой и левой навивки. В местах соприкосновения витков спиралей 3 и 4 с теплоотводящими основаниями 1 витки выполнены с площадками 5. Полупроводниковые приборы 2, теплоотводящие основания 1 и спирали 3, 4 сжаты между соЬой с усилием Р крепежом (на-аер-теже не показан). I, і/ 163229В Устройство работает следующим образом. Тепловой поток о г полупроводникового прибора 2 через теплоотводящие основан1 ш 1 и контактные площадки 5 распределяется по виткам спирали 3 и А и уносится тепловым потоком, проходящим между витками спиралей и направ пенным вдоль плоскости теплоотводящих оснований 1, При прижатии полупроводниковых приборов к теплоотводящим основаниям 1 с усилием Р (составляющим для существующих приборов 1,5-5,5 т}каждый виток воспринимает часть этой н а г р у з ки Р , распределяемой по контактной площадке 5 Я что способствует обеспечению плоскостного контакта и увеличению жесткости витков на сжатие за счет уменьшения плеча от Ь до 1 и з г и бающего виток усилия прижатия Р и, S свою очередь, позволяет уменьшить габариты и массу спиралей, Наличие контакта витков спиралей 3 и 4 по площадке 5 с теплоотводящими основаниями 1 улучшает условия теплопередачи и повышает эффективность охлаждения. Проведеньые испытания показывают, что оптимальная высота среза вит ? J0 Ас 2Q 25 ка для образования площадки с учетом максимальной устойчивости площадки с учотом максимальной, устойчивости площадки к ирогиоу находится в пределах 0,08-0,15 диаметра проволоки витка 0 Устройство позволяет повысить эффективность охлаждения, механическую жесткость спиралей и уменьшить массу и габариты охладителя. Ф о р м у л а и з о б р е т е н и я Охладитель, содержащий теплоотво'дящее основание с установленным на нем с обеспечением теплового контак.та с его поверхностью набором параллельных цилиндрических спиралей из проволоки с противоположными направлениями навивки, вставленных витками одна в другую, о т л и ч а ю щ и й с я тем, что, с целью улучшения массогабаритных характеристик и повышения эффективности охлаждения, витки спиралей в местах их контактов с основанием срезаны по плоскости параллельно указанной выше поверхности основания, при этом высота среза витка находятся в пределах 0,08-0,15 диаметра проволоки спир'али. 2 'иг. 7 • Редактор Т.Лошкарева Составитель Т.Езнуздаева Техред Л.Сердюкова Корректор Т.Палий Заказ 8Ь5/ДСН Тираж 230 Подписное ВИИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., д. 4/5 Производственно-издательский комбинат "Патент",, г. Ужгород, ул„ Гагарина, 101
